Оптоволоконные датчики

Серия D3RF

  • Цифровой волоконный датчик с двумя широкими дисплеями.
  • Более высокая производительность и более экономичное решение, чем стандартное решение D2RF.
  • Высокая скорость отклика 16 мкс.

Серия D3RF

<< В раздел «Оптоволоконные датчики»

Описание

Размеры

Характеристики

Файлы

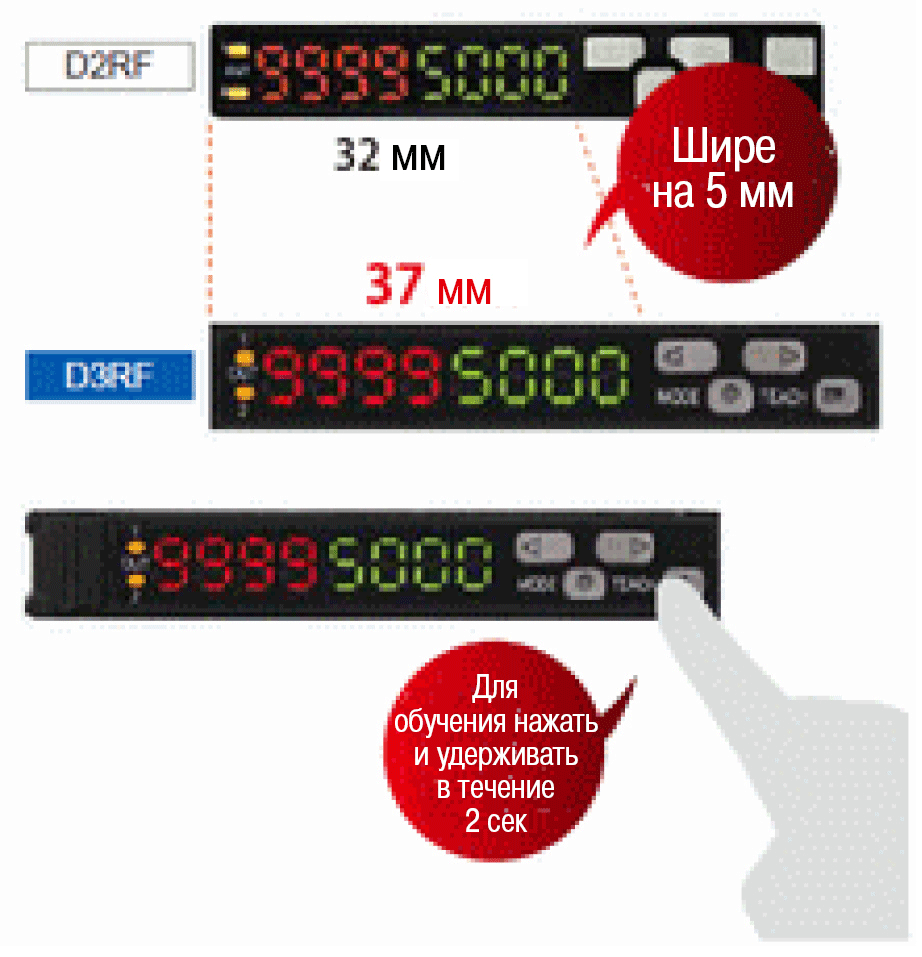

Самый широкий дисплей в своем классе (до января 2010 г.)

  • На 5 мм шире дисплея стандартного датчика D2RF.
  • 7 сегментов со светодиодом высокой яркости для более четкого отображения.
  • Нажать на кнопку настройки и удерживать в течение 2 секунд для включения функции настройки. Больше функций находится на более глубоком уровне. Это позволяет предотвратить ошибок при эксплуатации.

Самый широкий дисплей в классе (до января 2010 г.)

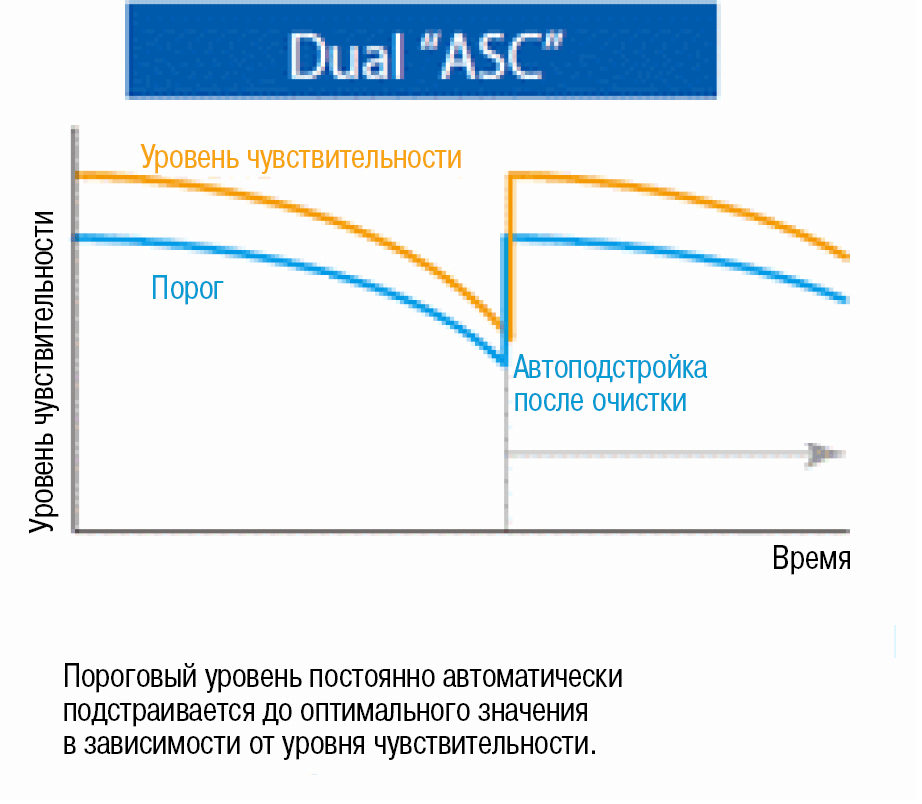

Двойная функция "ASC" для удобства обслуживания

  • Детектирование ухудшения излучения из-за наличия пыли и последующая регулировка яркости.
  • Автоматическая регулировка порогового значения после очистки от пыли; не требуется повторная настройка.

Двойная функция

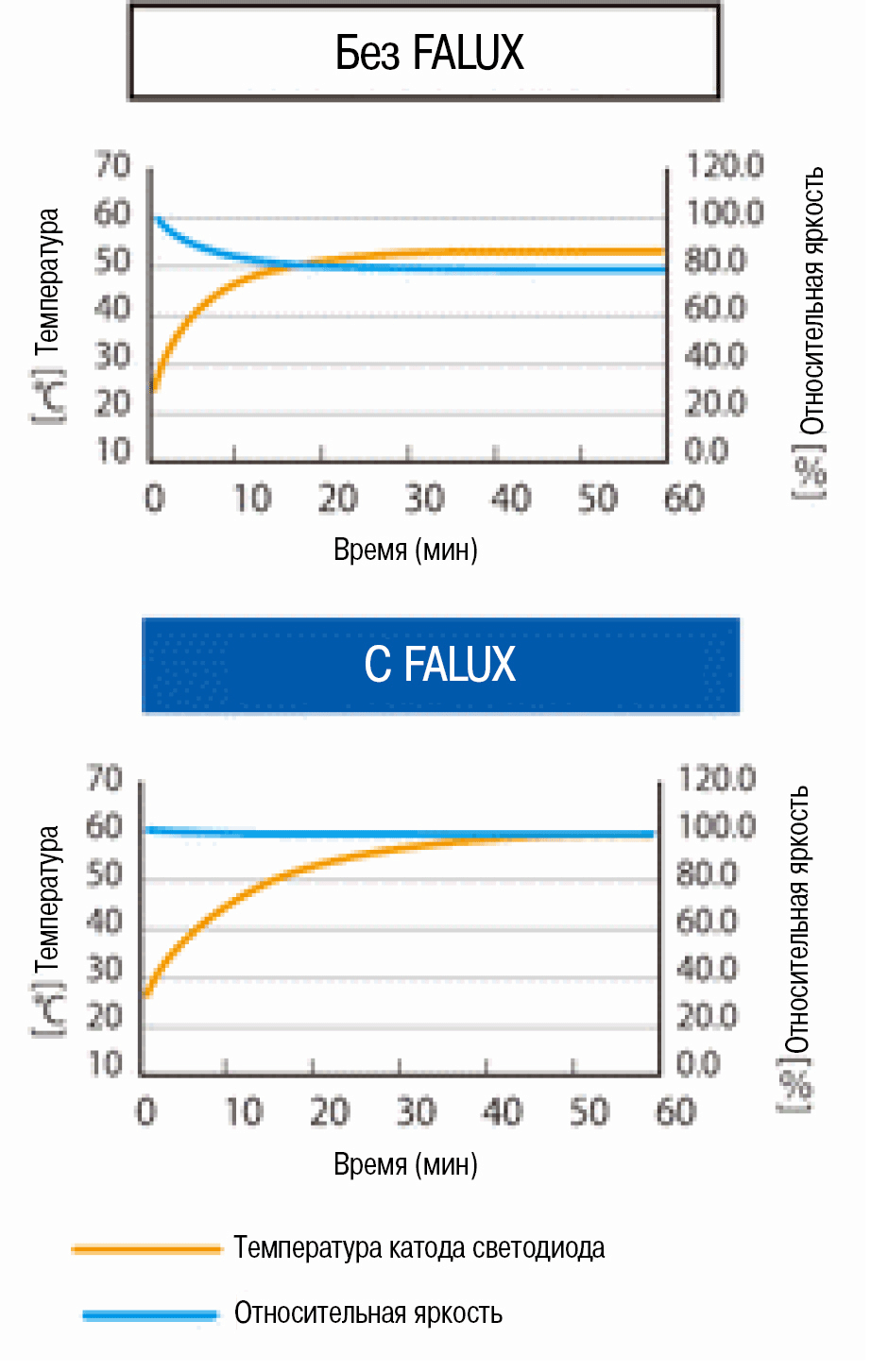

Функция стабилизации излучения "FALUX"

  • Оригинальная технология "FALUX" позволяет стабилизировать яркость светодиода за счет регулировки его тока даже при наличии флуктуаций температуры светодиода после включения питания.

Функция стабилизации излучения

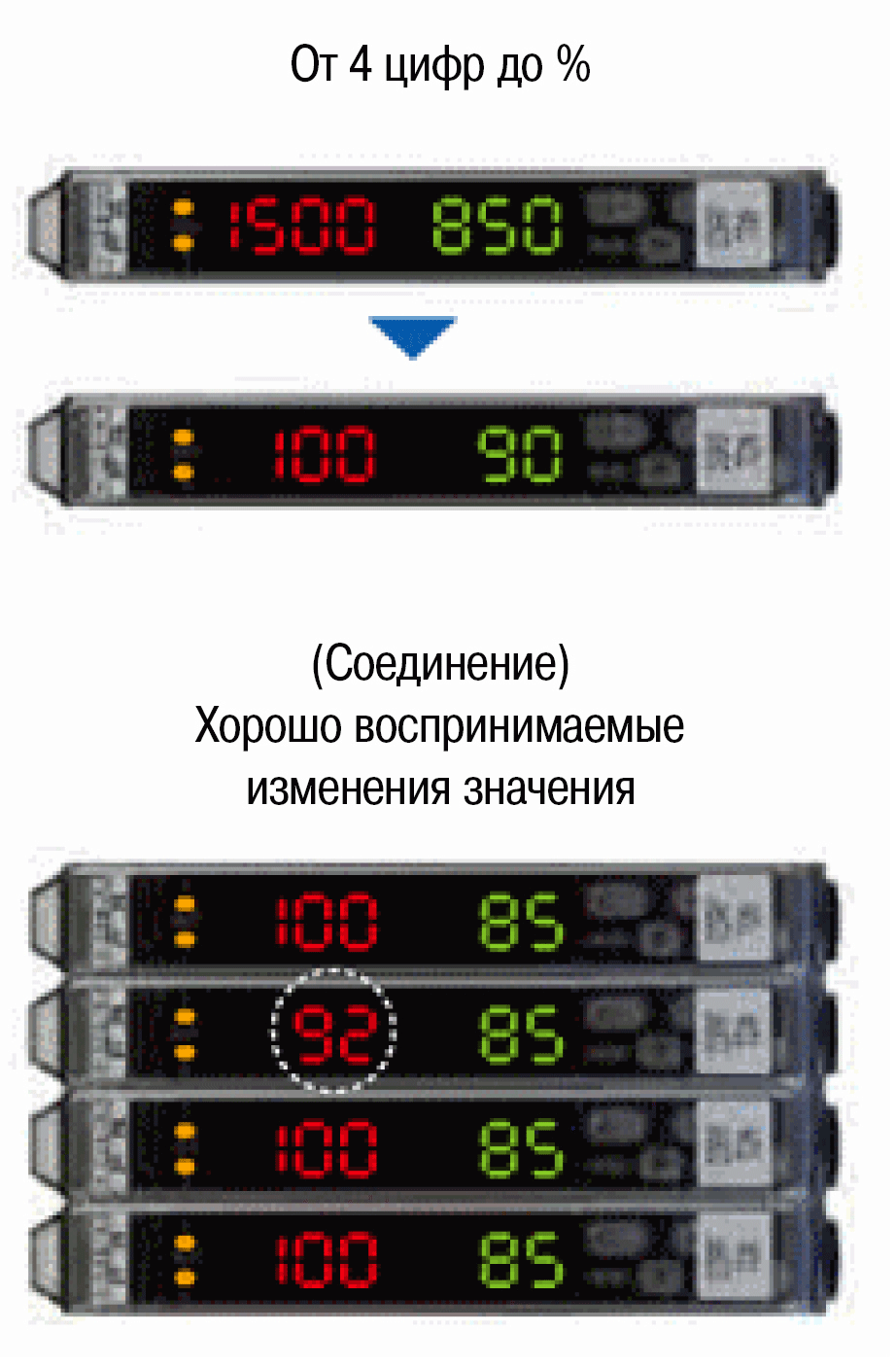

Дисплей с % для упрощения определения изменений уровня

  • На дисплее можно отображать проценты (0~100) простым переключением кнопок
  • Удобство считывания данных при изменении уровня.

Может использоваться во всем мире

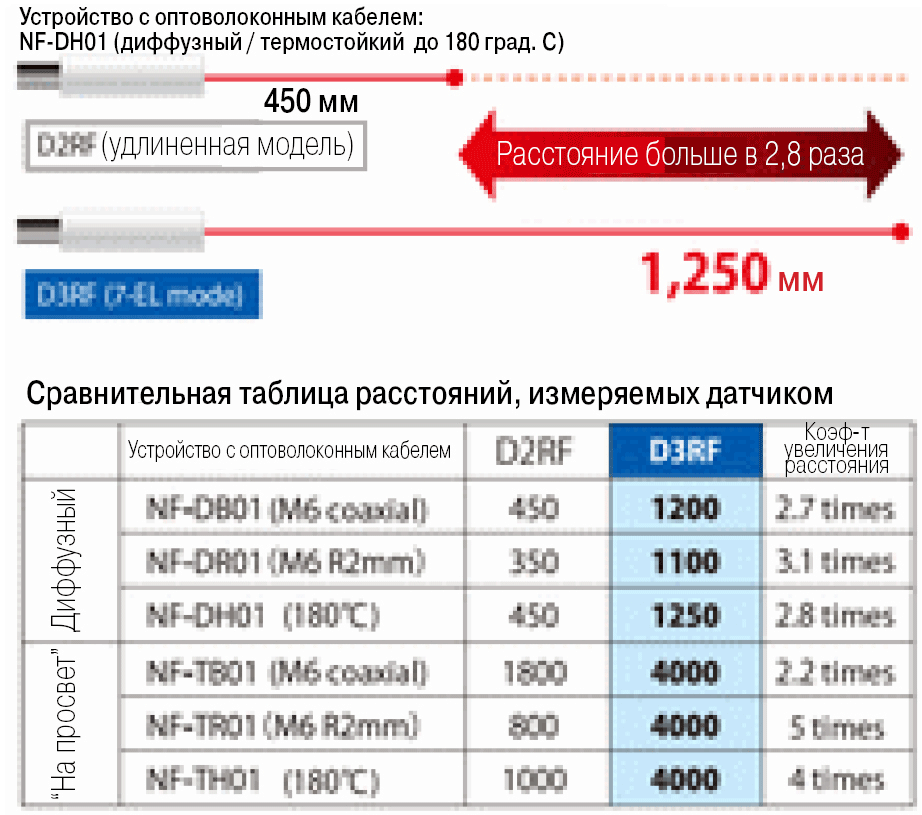

Детектирование на очень большом расстоянии

  • За счет использования оригинального импульсного метода излучения, высокомощного светодиода и эффективной собирающей линзы, датчик может принимать достаточную интенсивность излучения для обеспечения расстояния, большего примерно в 3 раза для диффузного детектирования, и в 5 раз для детектирования проходящим лучом.

Режим ECO

  • Датчик D3RF имеет режим ECO, который позволяет экономить электроэнергию, отключая вспомогательный дисплей (зеленый) и затемняя основной дисплей (красный).

Детектирование на очень большом растоянии


Стандартный и ИК тип

Тип Стандартный тип ИК
Кабель 1 выход D3RF-T(N/P) D3IF-T(N/P)
2 выхода D3RF-TD(N/P) -
Модели с 4-контактным разъемом M8 1 выход D3RF-TC(N/P)4 D3IF-TC(N/P)4
2 выхода - -
Напряжение питания 12~24 В- +/- 10%, включая пульсацию
Потребляемая мощность Стандартный режим 1 выход: 864 мВт макс.(36 мА макс./24 В-), 2 выхода: 936 мВт макс. (39 мА макс./24 В-)
Режим ECO 1 Выход: 600 мВт макс.(25 мА макс./24 В-), 2 выхода: 672 мВт макс.(28 мА макс./24 В-)
Источник излучения Красный светодиод (632 нм) ИК светодиод (1450 нм)
Время отклика 1-HS: 16 мкс/ 2-FS: 70 мкс/ 3-ST: 250 мкс/ 4-LG: 500 мкс/ 5-PL: 1 мс/ 6-UL: 2 мс/ 7-EL: 8 мс
Управляющий выход открытый коллектор NPN или PNP, 30 В- макс., 100 мА макс. (остаточное напряжение: 1,8 В макс.)
Выходной режим Выбирается с помощью настройки - включение/выключение света
Индикатор Выходной индикатор: Оранжевый светодиод для выхода 1 и/или выхода 2
Цифровой дисплей 7-сегментный светдиодный, 4-разрядный красного цвета, 4-разрядный зеленого цвета
Функция таймера Задержка включения/выключения/одного считывания 0,1-9999 мс:
Регулировка чувствительности Настройка, ручная регулировка
Внешний вход Настройка, выключение излучателя, синхронный режим, сброс счетчика (только для датчиков с 2 выходами)
Рабочая температура/влажность От -25 до 55℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Температура/влажность хранения От -30 до 70℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Ударопрочность 10 ... 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Степень защиты IP50
Материал ПХ (крышка, корпус)
Вес Кабель: 71 г (включая кабель), разъем: 25 г

Тип подключения

Тип Главный Вспомогательный
Кабель 1 выход D3RF-TM(N/P) D3IF-TS(N/P)
2 выхода D3RF-TDM(N/P) D3RF-TDS(N/P)
Модели с 4-контактным разъемом M8 1 выход D3RF-TMC(N/P)4 D3IF-TSC(N/P)4
2 выхода - -
Напряжение питания 12~24 В- +/- 10%, включая пульсацию
Потребляемая мощность Стандартный режим 1 Выход: 864 мВт макс.(36 мА макс./24 В-), 2 выхода: 936 мВт макс.(39 мА макс./24 В-)
Режим ECO 1 Выход: 600 мВт макс.(25 мА макс./24 В-), 2 выхода: 672 мВт макс.(28 мА макс./24 В-)
Источник излучения Красный светодиод (632 нм)
Время отклика 1-HS: 16 мкс (без подключения), 22 мкс (с подключением)/ 2-FS: 70 мкс, 85 мкс (с подключением)/ 3-ST: 250 мкс/ 4-LG: 500 мкс/ 5-PL: 1 мс/ 6-UL: 2 мс/ 7-EL: 8 мс
Управляющий выход открытый коллектор NPN или PNP, 30 В- макс., 100 мА макс. (остаточное напряжение: 1,8 В макс.)
Выходной режим Выбирается с помощью настройки - включение/выключение света
Индикатор Выходной индикатор: Оранжевый светодиод для выхода 1 и/или выхода 2
Цифровой дисплей 7-сегментный светдиодный, 4-разрядный красного цвета, 4-разрядный зеленого цвета
Функция таймера Задержка включения/выключения/одного считывания 0,1-9999 мс
Регулировка чувствительности Настройка, ручная регулировка
Внешний вход Настройка, выключение излучателя, синхронный режим, сброс счетчика (только для датчиков с 2 выходами)
Количество датчиков с предотвращением перекрестных помех 1-HS: 2 датчика/ 2-FS, 3-ST: 4 датчика/ 4-LG, 5-PL: 8 датчиков/ 6-UL, 7-EL: 12 датчиков
Рабочая температура/влажность От -25 до 55/ от 35 до 85% отн.вл. (при подключении до 3 датчиков**, без замерзания и конденсации)
Температура/влажность хранения От -30 до 70℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Ударопрочность 10 ... 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Степень защиты IP50
Материал ПХ (крышка, корпус)
Вес Кабель: 71 г (включая кабель), разъем: 25 г
Руководство по эксплуатации серии D3RFСкачать (425,09 Кб)
Руководство по эксплуатации серии D3RFСкачать (452,50 Кб)
Каталог серии D3RFСкачать (2,41 Мб)
Технические данные: Excess gainСкачать (266,58 Кб)
Технические данные: Excess gainСкачать (266,11 Кб)
Технические данные: Excess gainСкачать (265,16 Кб)
Технические данные: Excess gainСкачать (264,60 Кб)
Технические данные: Excess gainСкачать (266,36 Кб)
Технические данные: Excess gainСкачать (266,96 Кб)
Технические данные: Excess gainСкачать (265,19 Кб)
Технические данные: Excess gainСкачать (265,35 Кб)
Технические данные: Excess gainСкачать (265,83 Кб)
Технические данные: Excess gainСкачать (266,96 Кб)
Технические данные: Excess gainСкачать (265,01 Кб)
Технические данные: Excess gainСкачать (266,26 Кб)
Технические данные: Excess gainСкачать (266,55 Кб)
Технические данные: Excess gainСкачать (266,60 Кб)
Технические данные: Excess gainСкачать (264,44 Кб)
Технические данные: Excess gainСкачать (266,21 Кб)
Технические данные: Excess gainСкачать (266,24 Кб)
Технические данные: Excess gainСкачать (267,37 Кб)
Технические данные: Excess gainСкачать (269,46 Кб)
Технические данные: Excess gainСкачать (268,51 Кб)
Технические данные: Excess gainСкачать (264,90 Кб)
Технические данные: Excess gainСкачать (268,99 Кб)
Технические данные: Excess gainСкачать (266,10 Кб)
Технические данные: Excess gainСкачать (265,45 Кб)
Технические данные: Excess gainСкачать (266,73 Кб)
Технические данные: Excess gainСкачать (267,18 Кб)
Технические данные: Excess gainСкачать (266,02 Кб)
Технические данные: Excess gainСкачать (265,24 Кб)
Технические данные: Excess gainСкачать (269,63 Кб)
Технические данные: Excess gainСкачать (269,24 Кб)
Технические данные: Excess gainСкачать (269,10 Кб)
Технические данные: Excess gainСкачать (264,34 Кб)
Технические данные: Excess gainСкачать (267,38 Кб)
Технические данные: Excess gainСкачать (263,13 Кб)
Технические данные: Excess gainСкачать (263,94 Кб)
Технические данные: Excess gainСкачать (263,95 Кб)
Технические данные: Excess gainСкачать (263,72 Кб)
Технические данные: Excess gainСкачать (264,13 Кб)
Технические данные: Excess gainСкачать (263,91 Кб)
Технические данные: Excess gainСкачать (257,85 Кб)
Технические данные: Excess gainСкачать (267,90 Кб)
Технические данные: Excess gainСкачать (272,35 Кб)
Технические данные: Excess gainСкачать (268,41 Кб)
Технические данные: РазмерыСкачать (81,50 Кб)
Технические данные: РазмерыСкачать (74,44 Кб)
Технические данные: РазмерыСкачать (101,66 Кб)
Технические данные: РазмерыСкачать (85,04 Кб)
Технические данные: РазмерыСкачать (77,96 Кб)
Технические данные: РазмерыСкачать (106,63 Кб)
Чертежи серии D3RFСкачать (1,39 Мб)
