Фотоэлектрические датчики

Серия V3/V4

  • Простота и скорость отсоединения для быстроты обслуживания. Просто снимите основной корпус с основания для замены датчика.
  • Большой диапазон детектирования - 70 м (однопроходной луч).
  • Клеммная коробка (тип с питанием от переменного напряжения - серия V4).

Серия V3/V4

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

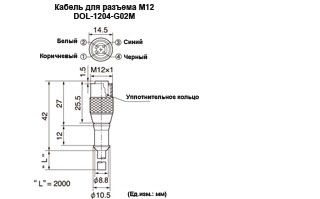

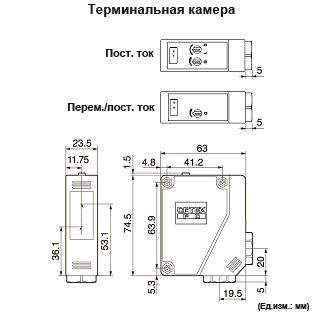

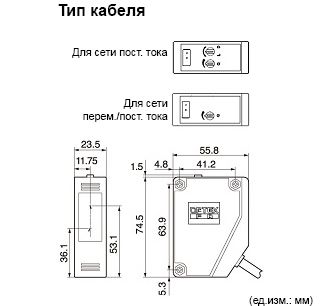

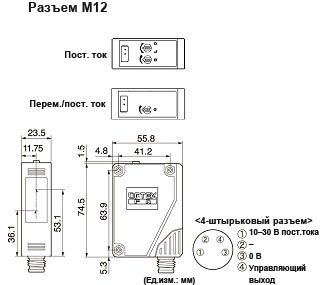

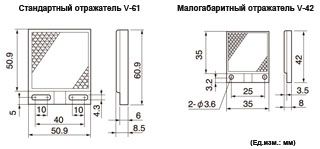

Размеры

Характеристики

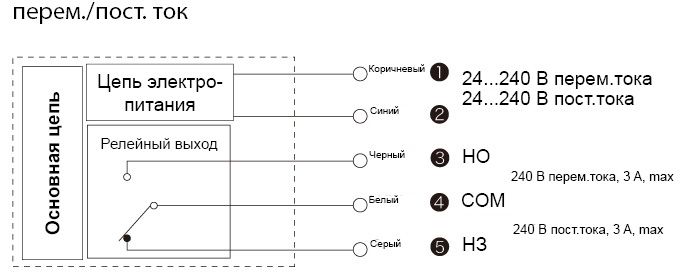

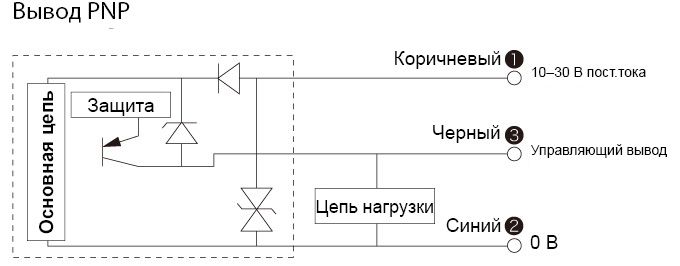

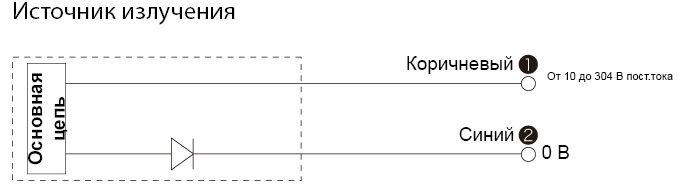

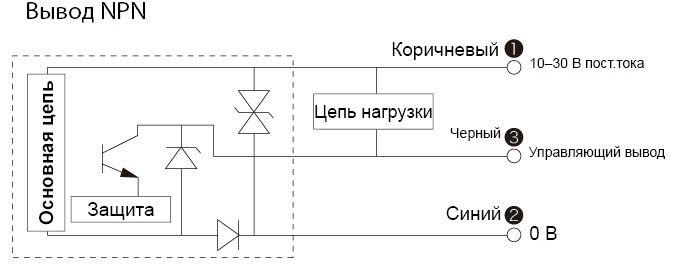

Схемы

Файлы

Простота замены

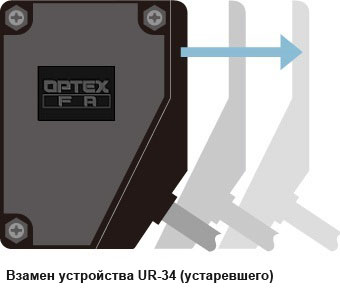

  • Основание и кабель остаются на месте, заменяется только усилитель (серия V3 и V4).

Основание и кабель остаются на месте, заменяется только усилитель (серия V3 и V4).

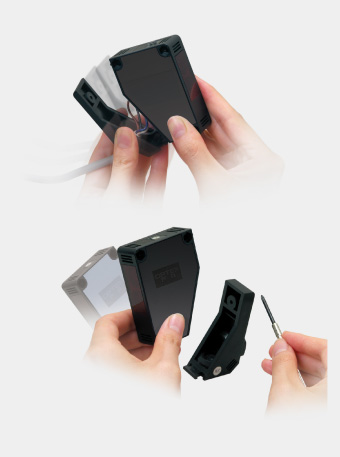

Новый стиль QD

Просто замените основной корпус, оставив основание и кабель на месте.

Просто замените основной корпус, оставив основание и кабель на месте.

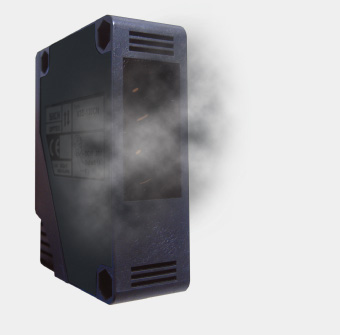

Идеален для использования в запыленных/грязных условиях

  • Мощный источник излучения!
Мощный источник излучения!Идеален для использования в запыленных/грязных условиях.

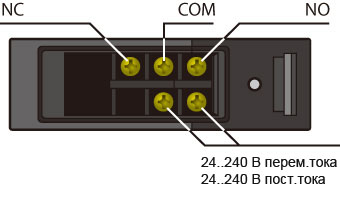

Клеммная коробка для удобства подключения (серия V4).

Клеммная коробка для удобства подключения (серия V4).

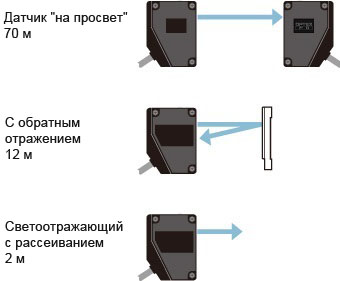

Большой диапазон сканирования

Большой диапазон сканирования

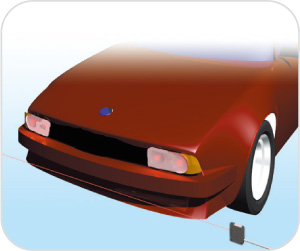

Контроль доступа

Контроль доступа

Стабильное детектирование автомобилей даже в запыленной среде за счет наличия большой линзы, даже при ее загрязнении.

Модель Тип с релейным выходом Тип с транзисторным выходом
Однопроходной луч Отражение от рефлектора Диффузный Однопроходной луч Отражение от рефлектора Диффузный
Серия V3 (кабель/разъем) V3T-7000A (класс A), V3T-7000 (класс B) V3T-1200A (класс A), V3T-1200 (класс B) V3T-200A (класс A), V3T-200 (класс B) V3T-7000N, P, CN, CP V3R-1200N, P, CN, CP V3D-200N, P, CN, CP
Серия V4 (с кабельным вводом) V4T-7000A (класс A), V4T-7000 (класс B) V4R-1200A (класс A), V4R-1200 (класс B) V4D-200A (класс A), V4D-200 (класс B) V4T-7000N, P, CN, CP V4R-1200N, P, CN, CP V4D-200N, P, CN, CP
Рабочий диапазон 70 м 12 м Отражатель:V-61 2 м 70 м 12 м Отражатель:V-61 2 м
Время отклика 15 мс 0.5 мс
Режим работы СВЕТЛО СВЕТЛО / ТЕМНО выбирается с помощью потенциометра
Гистерезис нет 20% макс. нет 20% макс.
Источник излучения Красный светодиод (635 нм)
Индикатор Выходной индикатор (оранжевый светодиод) / индикатор стабильности (зеленый светодиод)
Управляющий выход Реле норм. откр./закр. 240В~ / 30 В-, 3 А Открытый коллектор NPN или PNP, 100 мА/30 В-
Напряжение питания 24-240 В~ +/- 10% пульсации От 10 до 30 В-, включая 10% пульсации
Верхний предел Распознавание верхнего предела (только модели класса A) Распознавание верхнего предела
Потребление электроэнергии 3 ВА макс.(Класс A), 4 ВА макс.(Класс B) 2 ВА макс. (Класс A), 2,5 ВА макс. (Класс B) 35 мА макс.
Рабочая температура От -25 до 55℃
Рабочая влажность От 35 до 85% отн. вл.
Температура/влажность хранения От -40 до 70 ℃, от 35 до 95% отн. вл.
Регулировка чувствительности Однооборотный потенциометр
Cтепень защиты IEC 144, IP67
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность 50G, по направлениям XYZ
Материалы Усиленное стекловолокно ABS (корпус), ПММА (линза)
