Датчики расстояния

Серия CDX

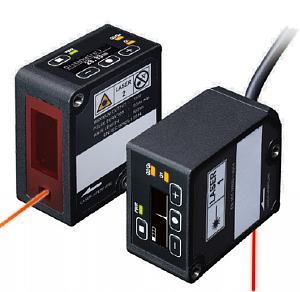

Сверхточный лазерный датчик перемещения

Номер № 1 в мире

  • Новый датчик изображения: ATMOS
  • Прямое подключение по Ethernet
  • Оснащен веб-сервером

Серия CDX

<< В раздел «Датчики расстояния »

Описание

Применения

Размеры

Характеристики

Схемы

Файлы

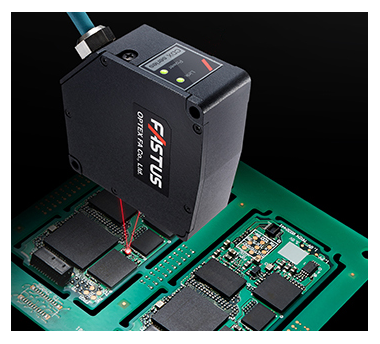

Сочетание сверхвысокой точности и простоты использования

Компания Optex FA накопила огромный опыт со времени выпуска на рынок своего первого лазерного датчика перемещения. Изучив различные потребности пользователей, Optex FA пришла к простой конфигурации с встроенным веб-сервером, обеспечивающей высокую работоспособность и представляющей собой новую концепцию датчиков перемещения. Благодаря сверхвысокой точности и простоте использования эти лазерные датчики перемещения являются абсолютным технологическим совершенством.

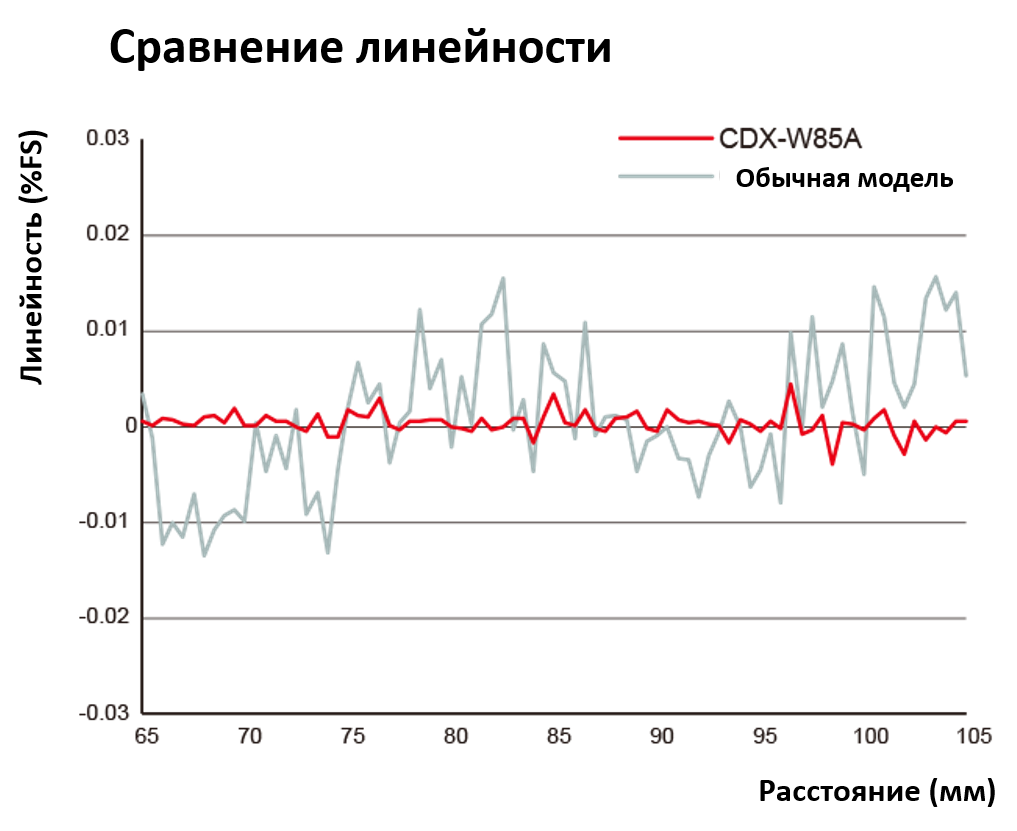

Линейность №1 в мире

Модели серии CDX являются датчиками №1 по уровню линейности [по состоянию на 11/2016: +/- 0,015% полной шкалы для триангуляционных моделей с отражением от рефлектора] и обеспечивают измерения значительно более высокого уровня точности, чем обычные модели.

* Угол заготовки: +/- 0 °, диффузный режим.

Условия измерений: см. примечания в нижней части спецификации

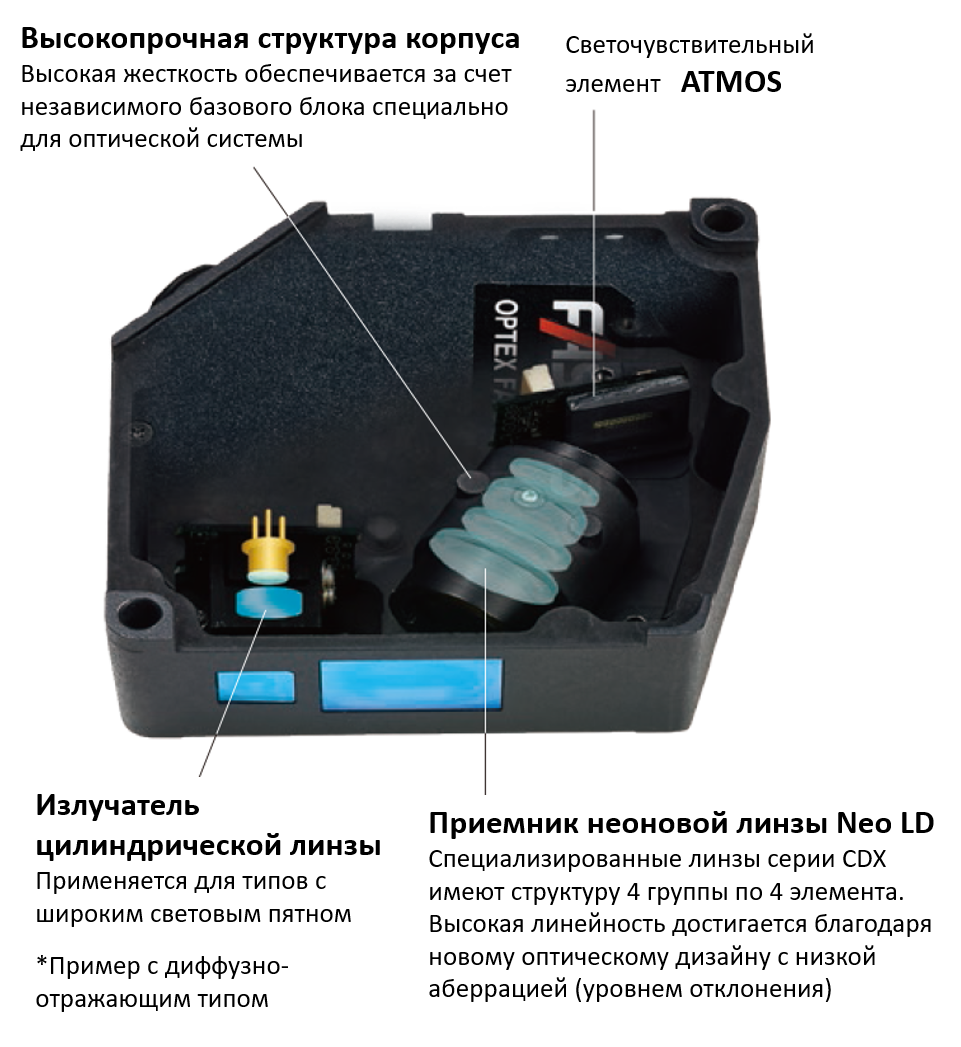

Усовершенствованная оптическая система и сверхпрочный корпус

Для обеспечения сверхвысокой точности измерений была принята специально разработанная оптическая система и жесткий корпус с независимой базой. Благодаря высокому уровню точности и высокой скорости, ошибки сведены к нулю.

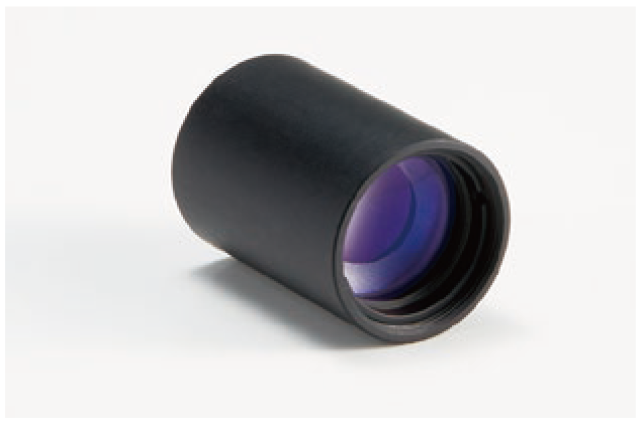

Оснащен объективом Neo LD

Линза, принимающая свет, настроена так, чтобы свет, отраженный от объекта измерения, фокусировался с высокой точностью на светоприемном элементе. Значительно уменьшены ошибки, связанные с искажением светового пятна, возникающие из-за аберрации объектива.

Нео LD: Неонизкая дисперсия

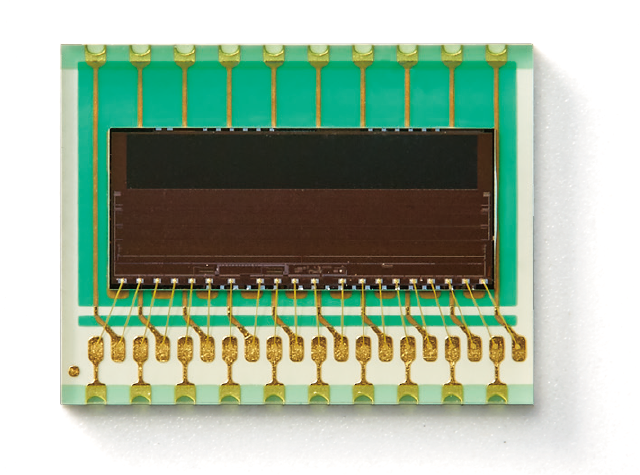

Новый датчик изображения

Новая разработка -  датчик изображения ATMOS для высокоточных, высокоскоростных и стабильных измерений

Датчики изображения ATMOS со светоприемным элементом имеют специализированный дизайн CDX. Новейшие технологии увеличили точность в 2,7 раза по сравнению с обычной моделью.

ATMOS: автонастройка cMOS.

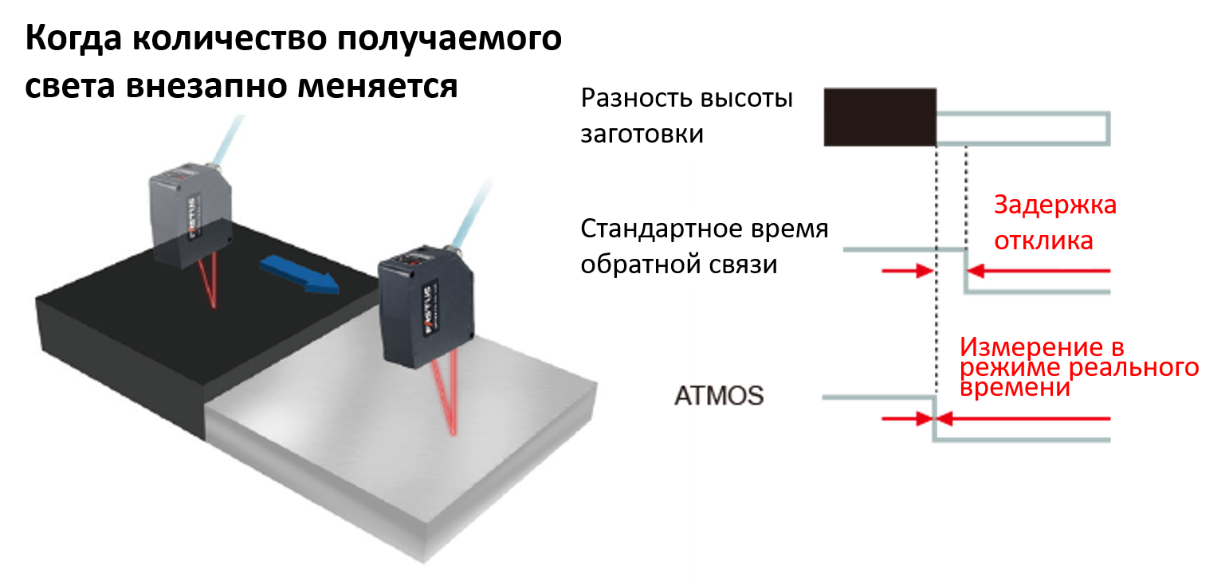

Бесконтактный высокоскоростной затвор

У обычных датчиков изображения управление обратной связью с затвором не могло отслеживать внезапные изменения при получении светового потока, вызванного изменениями цвета объекта, что приводило к кратковременной неспособности выполнить измерения и задержкам срабатывания.

Благодаря новым датчикам изображения ATMOS и самому передовому на рынке алгоритму, измерения могут быть выполнены без необходимости управления обратной связью.

Поскольку мгновенная неспособность выполнять измерения и задержки ответа были устранены, стала доступной возможность измерения в реальном времени.

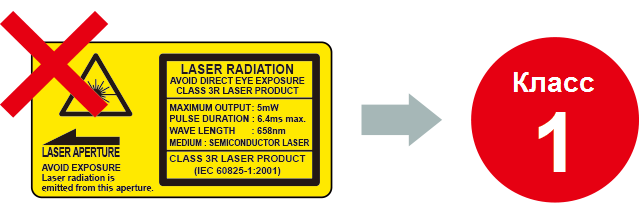

Стабильные измерения даже с лазерами класса 1

Благодаря высокой чувствительности датчиков изображения ATMOS стабильные измерения возможны даже при использовании лазера класса 1.

Высокоточные и стабильные измерения черных объектов, таких как шины, выполняются без лазера и безопасны для глаз персонала.

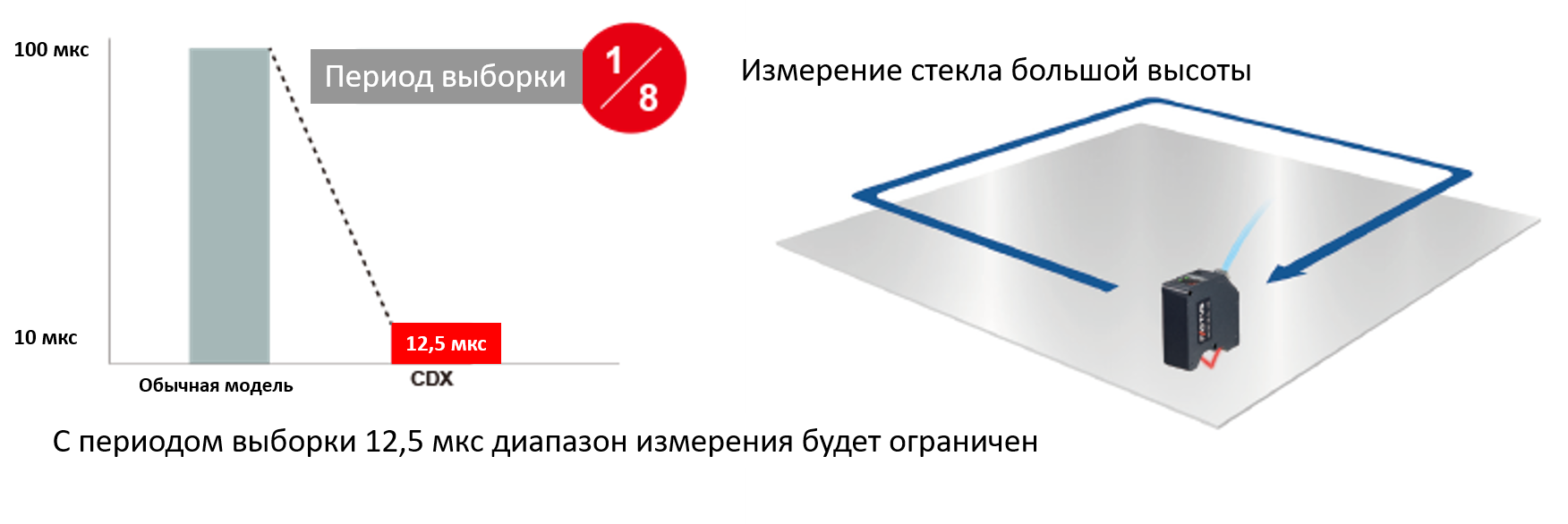

Высокоскоростное измерение: макс. период выборки 12,5 мкс (частота измерения 80 кГц)

Благодаря высокочувствительным датчикам изображения ATMOS обеспечивается быстродействие затвора, так как минимальное время экспозиции сокращено.

С учетом сокращения периода выборки до 12,5 мкс, 1/8 от обычной модели, эти датчики могут использоваться для задач сверхскоростных измерений.





  • Измерение размеров кулачковых валов

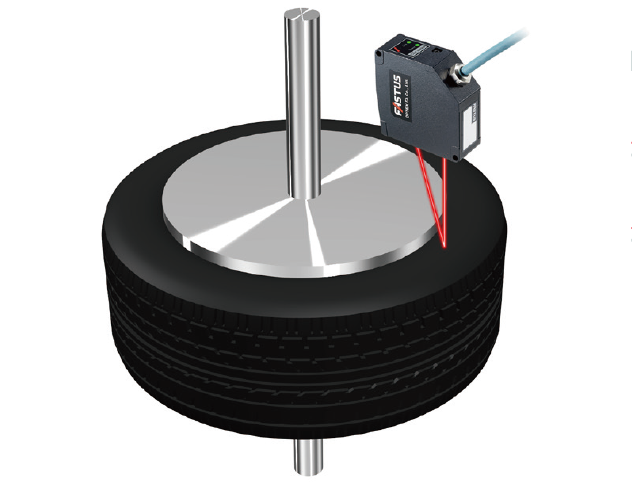

  • Измерение формы шин
  • Измерение плоскостности частей трансмиссии
  • Измерение отклонения сверл большого диаметра
  • Проверка высоты рамок для смартфонов (зеркальный тип отражения)
  • Измерение деформации стеклянных подложек (зеркальный тип отражения)

Доп.оборудование. Разъемы / соединительные кабели

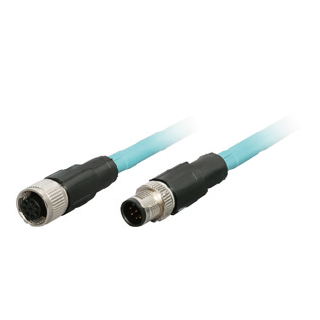

Удлинитель для соединения головки датчика с разъемом.

Возможно удлинение до 20 м. Спецификация кабеля робота.

  • Сторона датчика: M12, 8-контактный разъем
  • Сторона разъема: M12, 8-контактный штекер



DSC-1208-G02MA - 2м
DSC-1208-G05MA - 5м
DSC-1208-G10MA - 10м

Выделенный кабель для подключения от разъемов к порту Ethernet.

Спецификация кабеля робота.

  • Cторона разъема: разъем M12, 4-контактный разъем
  • Сторона хоста: разъем RJ45



SSL-2J04-G02ME-R - 2м
SSL-2J04-G05ME-R - 5м
SSL-2J04-G10ME-R - 10м

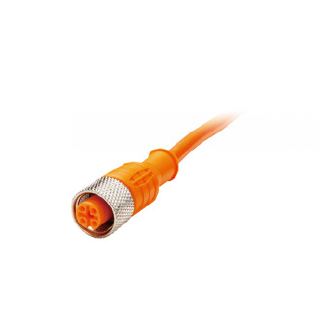

Кабель питания / внешний входной кабель для подключения к разветвителю.

  • Cторона разъема: разъем M12, 4-контактный разъем
  • Сторона электропитания / внешнего устройства: дискретный провод



DOL-1204-G02M - 2м
DOL-1204-G05M - 5м

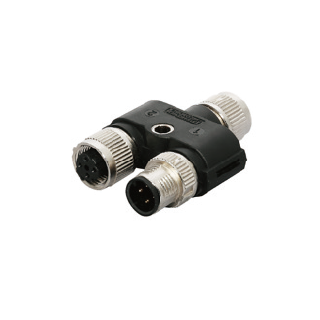

Разъем для подключения сенсорных головок и различных кабелей.

В комплекте с сенсорной головкой.

 SYL-1208-G0M

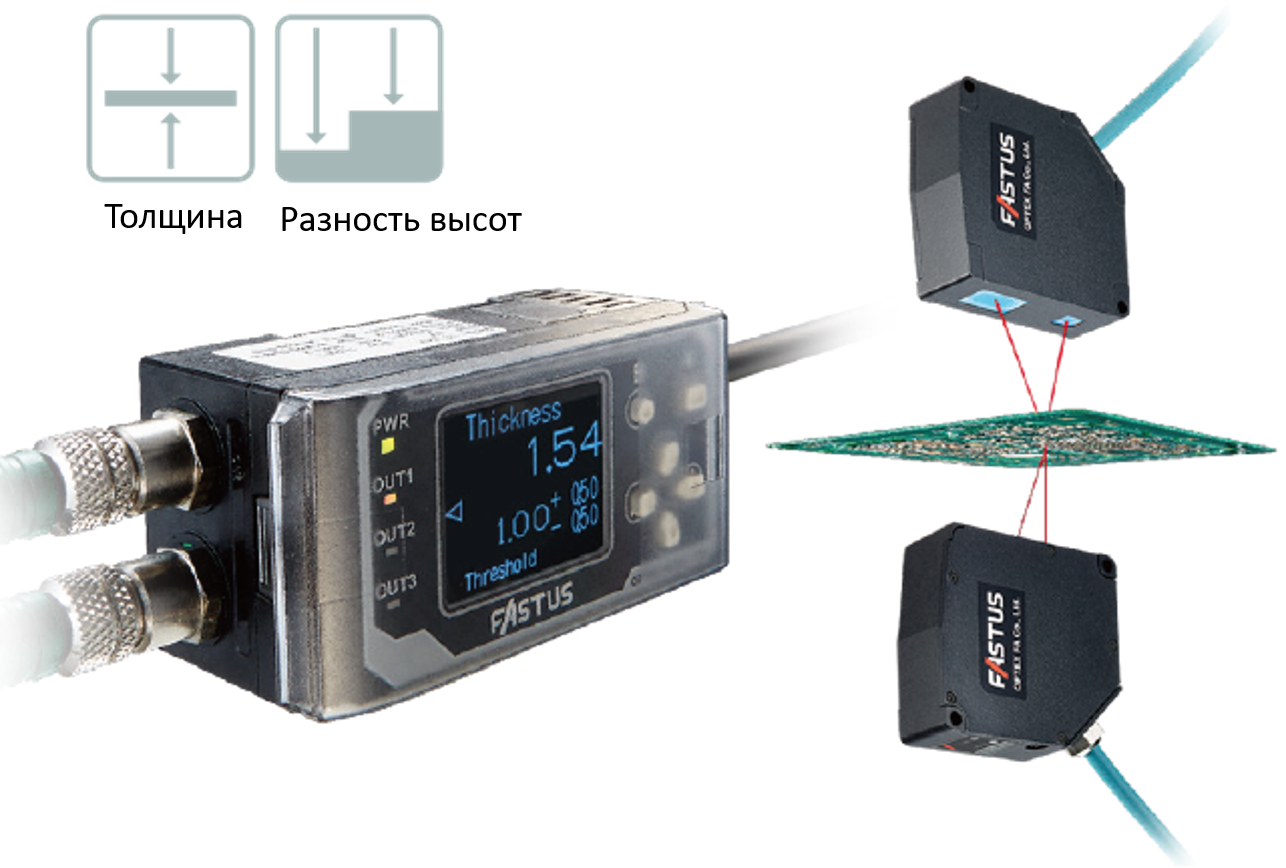

Блок усилителя датчика перемещения CDA-M

Усилитель CDA-M оснащен четким дисплеем из оргстекла EL для отображения японских или английских символов. Управление может выполняться с использованием аналоговых или управляющих выходов, в то время как измерения разности толщины и высоты могут быть выполнены с использованием двух головок датчиков.

Модель

CDA-M

Головка датчика
(серия CDX)

Количество подключаемых модулей

Maкс. 2 модуля

Тип соединения

Сторона усилителя: M8, 4-контактный разъем

Номинальная мощность

Напряжение питания

От 12 до 24 В пост. тока +/- 10%, в том числе 10% пульсации (p-p)

Потребляемый ток

100 мА или менее (при 12 В)

IDisplay

Точечный матричный дисплей

Дисплей из оргстекла EL 128 × 96 пикселей

Индикаторы

Индикатор питания: красный/зеленый, выход с 1 по 3: оранжевый

Аналоговый токовый выход

4-20 мА / F.S. сопротивление нагрузки 300 Ом или менее

Управляющий выход

NPN / PNP открытый коллектор (выбирается по настройке) 3 выхода

макс. 100 мА / 30 В пост. тока, остаточное напряжение: ≤ 1,8 В

Внешний вход

2 входа

Тип соединения

Тип кабеля: 2 м (ø5,8 мм)

Сопротивление окружающей среде

Температура окружающей среды / влажность

-20 до +50°C / 35 до 85% относительной влажности (без замерзания или конденсации)

Температура хранения / влажность

-20 до +60°C / 35 до 85% относительной влажности (без замерзания или конденсации)

Виброустойчивость

10 до 55 Гц; двойная амплитуда 1,5 мм; 2 часа в каждом из направлений X, Y и Z

Ударопрочность

прибл. 50 г (500 м/с)

Цепь защиты

Защита от переполюсовки

Степень защиты

Стандарт IEC, IP50

Материал

Поликарбонат

Вес

170 гр.

 Усилитель, соединительные кабели для усилителя

Усилитель, к которому можно подключить до двух сенсорных головок.

Управление может выполняться с использованием аналоговых или управляющих выходов, в то время как измерения разности толщины и высоты могут быть выполнены с использованием двух головок датчиков.

CDA-M - 2м

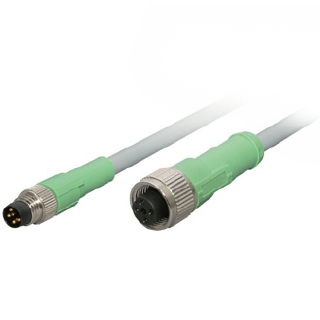

Соединительный кабель для подключения соединительных разъемов и усилителей.

Спецификация кабеля робота.

  • Сторона разъема: M12, 5-контактное гнездо
  • Сторона усилителя: M8, 4-контактный разъем



DSL-1204-G02M - 2м


Датчик к усилителю

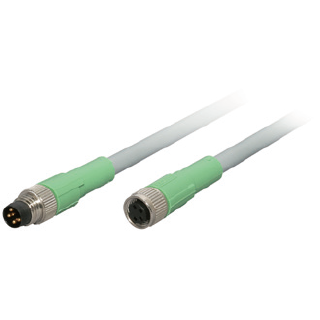

Удлинительный кабель для подключения к DSL-1204-G02M.

Спецификации кабеля робота.

  • Соединительный кабель датчика / усилителя: M8, 4-контактный разъем
  • Сторона усилителя: M8, 4-контактный разъем



DSL-0804-G02M - 2м
DSL-0804-G05M - 5м

™ ○ При использовании усилителя некоторые настройки серии CDX не могут быть подтверждены или изменены. Подробнее см. руководство пользователя.

○ В серии CDX CH1 является единственным выходом, который можно установить и использовать с усилителем.

○ Серия CDX не поддерживает связь CC-Link.

○ Разрешение аналоговых выходов (см. ниже) будет ниже, чем при использовании Ethernet-связи.

CDX-85A / -W85A: 10 мкм, CDX-150A / -W150A: 10 мкм








Условия измерений

Условия измерения, если не указано иное:

Температура окружающей среды: 25° C (нормальная температура), напряжение питания: 24 В постоянного тока, период измерений 25 мкс, среднее число измерений 256, средний фильтр: 31, центр измерения, цель измерения (зеркальное отражение: зеркало с алюминиевым напылением, диффузное отражение: экранирующая видимый свет керамика).

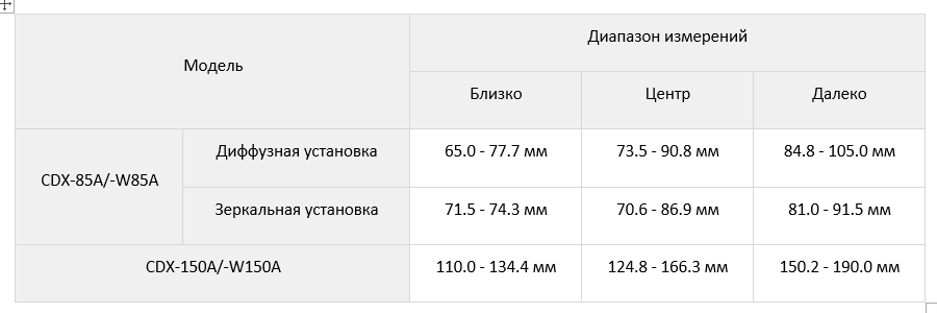

* 1. Диапазон измерения станет более узким, если период выборки установлен на максимальную скорость 12,5 мкс. Используйте, выбрав «Близко / Центр / Далеко» ниже.


* 2. В соответствии с положениями FDA «Уведомление о лазерном излучении № 50» лазер классифицируется как класс 1 по стандарту IEC 60825-1: 2007.
* 3. Определяется с центральной силой 1 / e2 (13,5%) в центре диапазона измерений. Возможна рассеивание света, превышающее указанный размер пятна. На датчик могут оказывать влияние объекты с высокой отражающей способностью вблизи области обнаружения.
* 4. Минимальный шаг, на который за раз изменяется расстояние между датчиком и объектом (при среднем кол-ве измерений 65 536)
* 5. Пиковые значения при измерении в стационарном состоянии (при среднем кол-ве измерений 65 536)

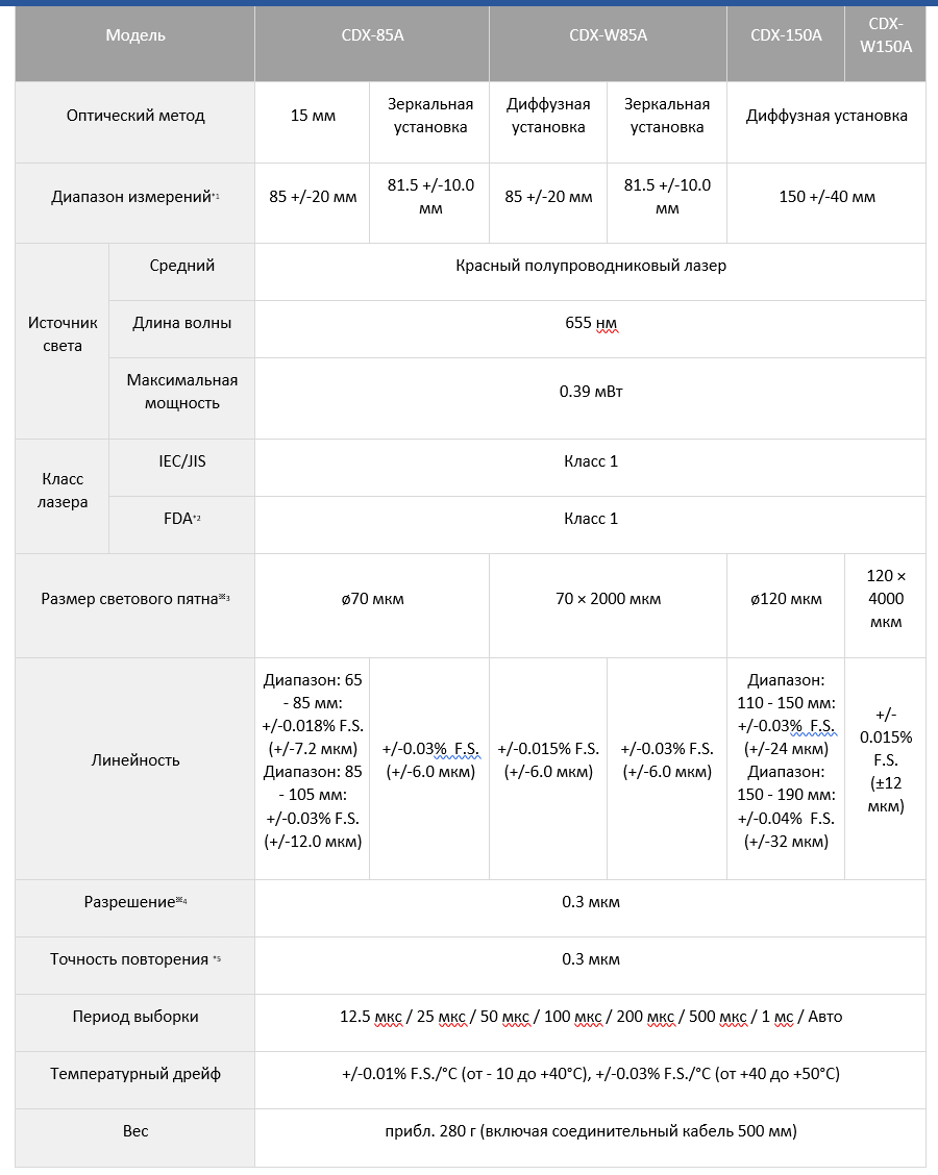

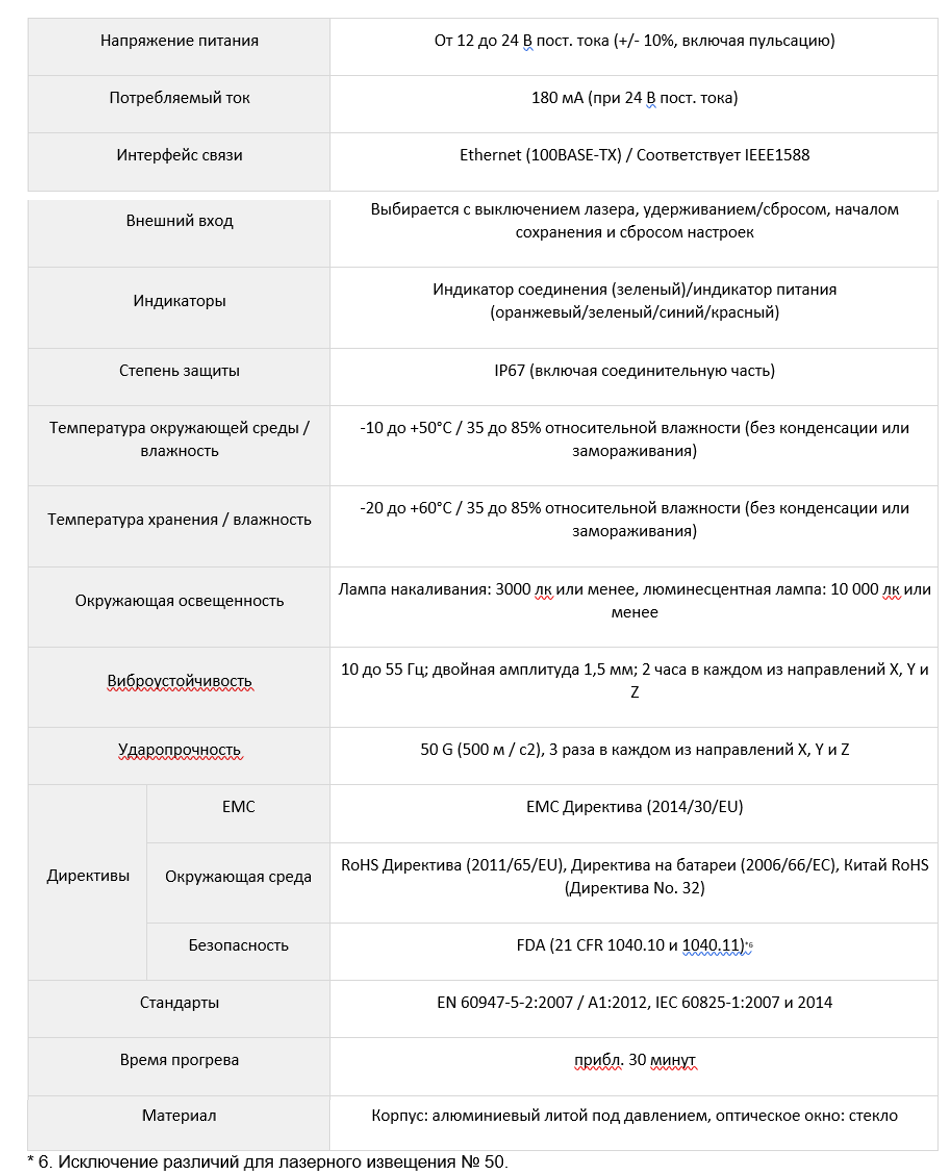

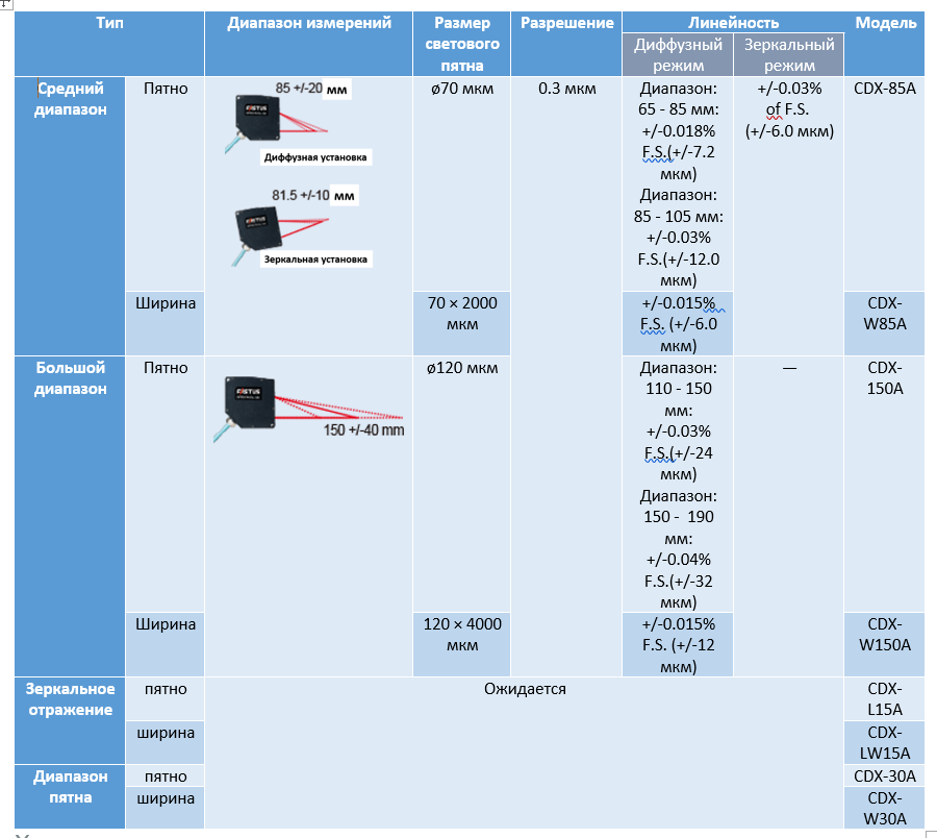

Головка датчика (общие характеристики)

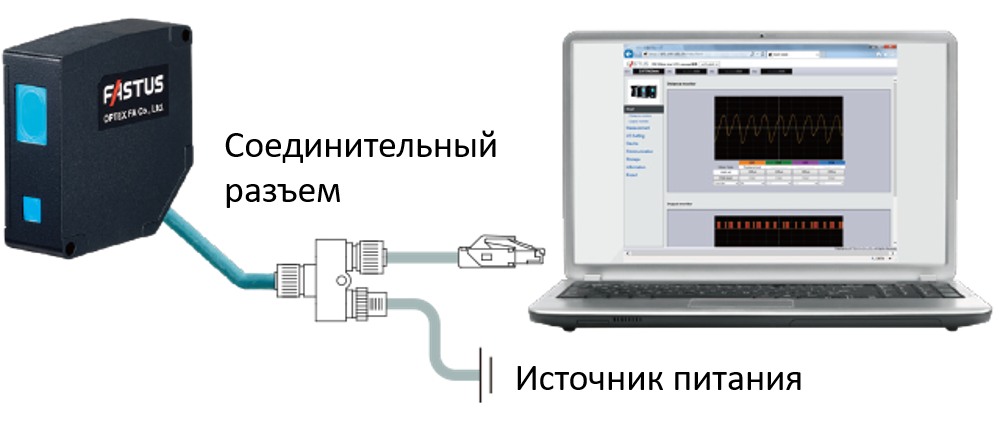

Прямые сетевые подключения возможны без использования контроллера

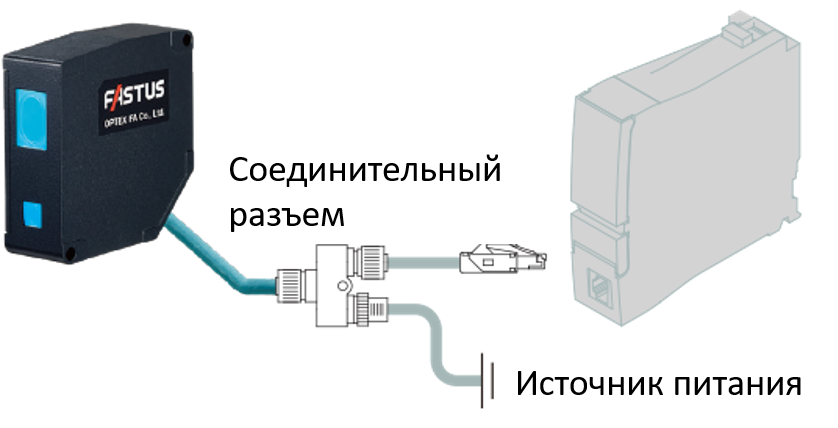

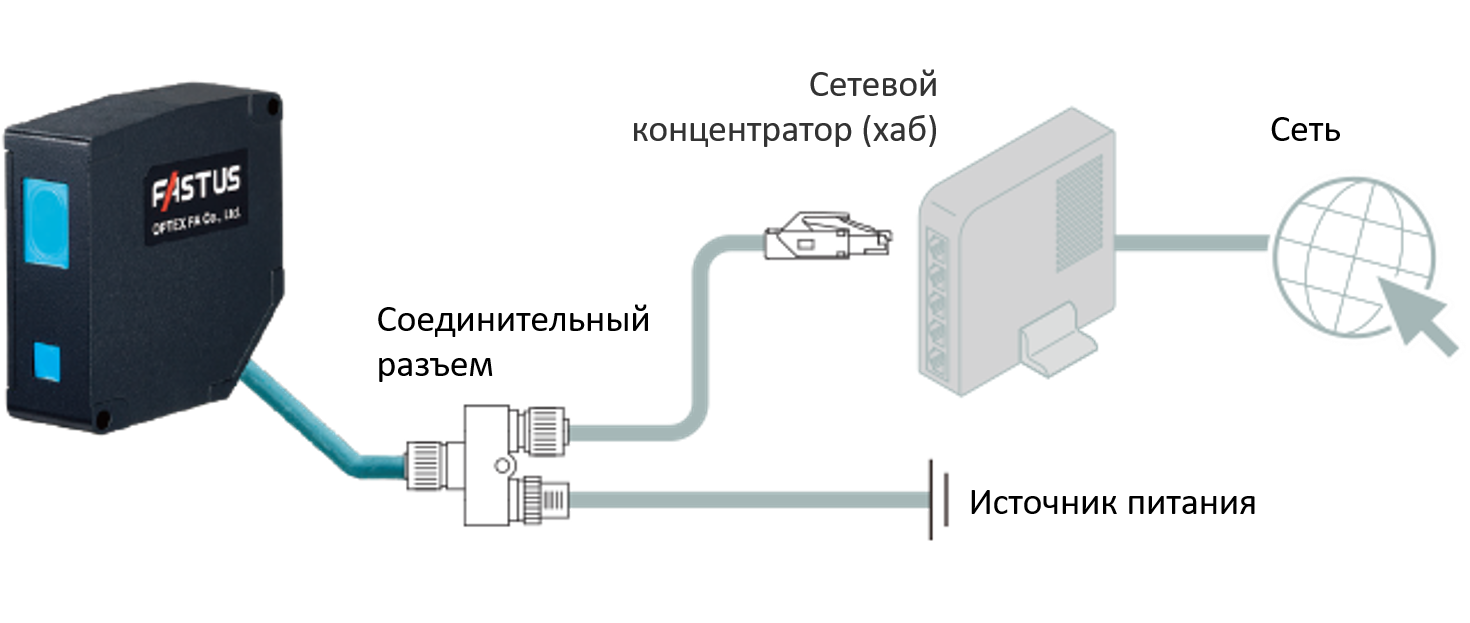

Прямое подключение Ethernet

По встроенному в датчик последовательному интерфейсу Ethernet подключение к сети возможно без использования контроллера.

Это позволяет не только исключить стоимость контроллера, но также забыть о любых проблемах с обеспечением места для его установки.




Работа возможна при непосредственном подключении к порту ПК.


Также, возможно подключение к порту Ethernet ПЛК

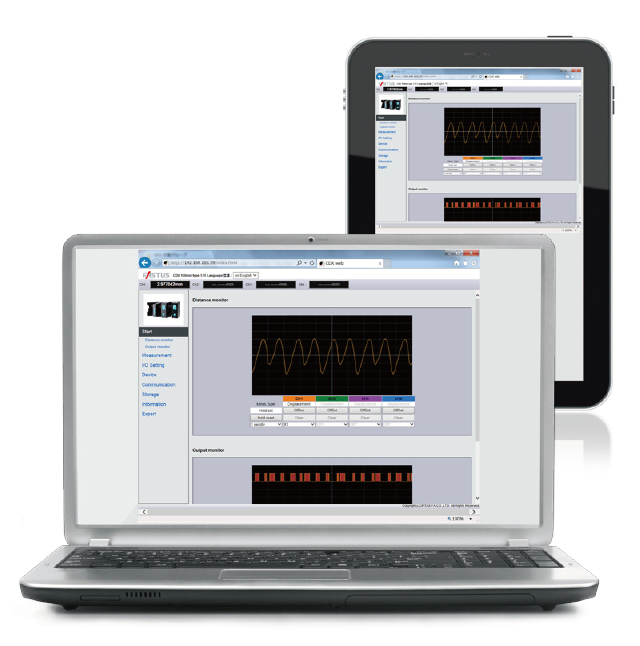

 Встроенный веб-сервер

  • Специальное ПО не требуется

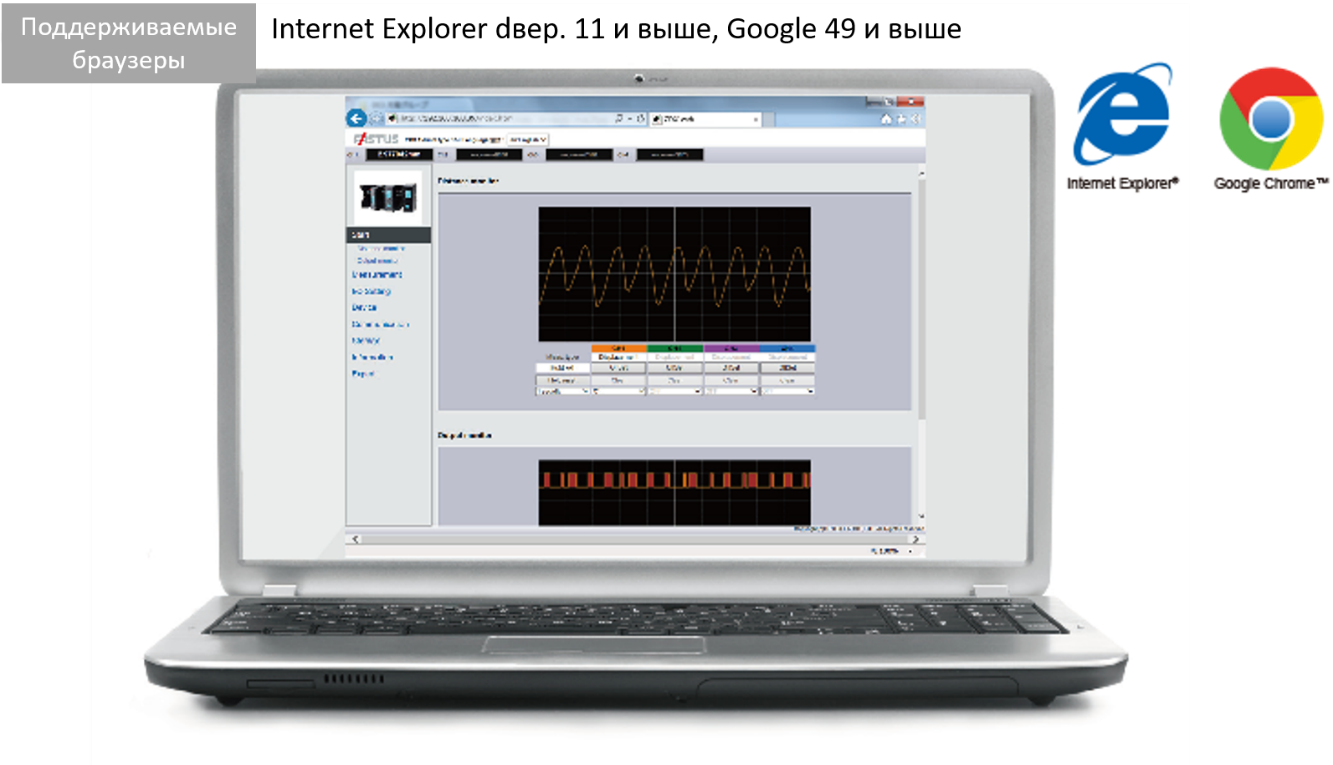

  • Серия CDX оснащена новым веб-сервером. Через веб-браузер на компьютере, подключенном к той же сети, можно контролировать измеренные значения и настройки.




 Основные функции

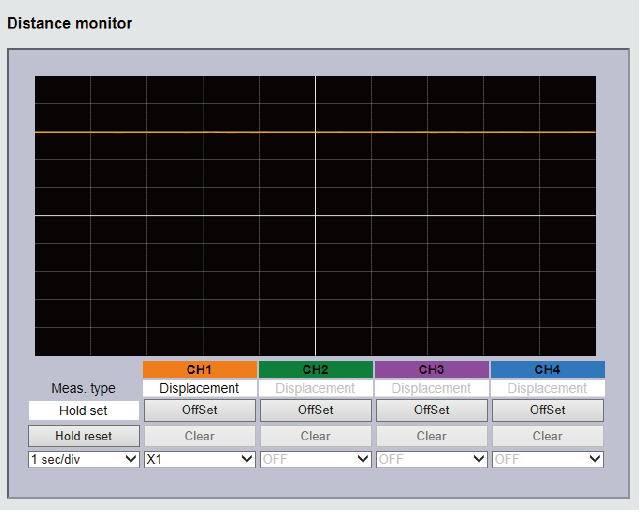

 Дистанционный монитор      Хранение

 Просмотр измеренных значений возможен как на цифровом, так и на графическом дисплее.

Сброс настроек также может выполняться с этого экрана. Он оснащен внутренней 4-х процессорной системой, которая позволяет одновременно контролировать перемещение, толщину, скорость и ускорение.

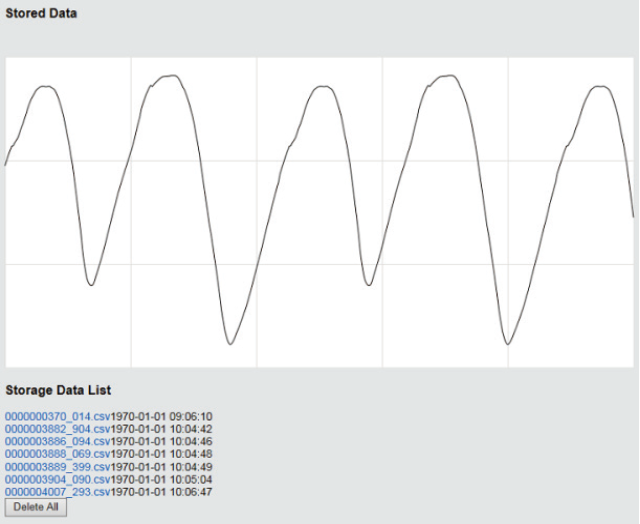

 Можно сохранять измеренные значения до 100 000 точек. Работая с помощью браузера, можно просматривать данные, и загружать файлы CSV.

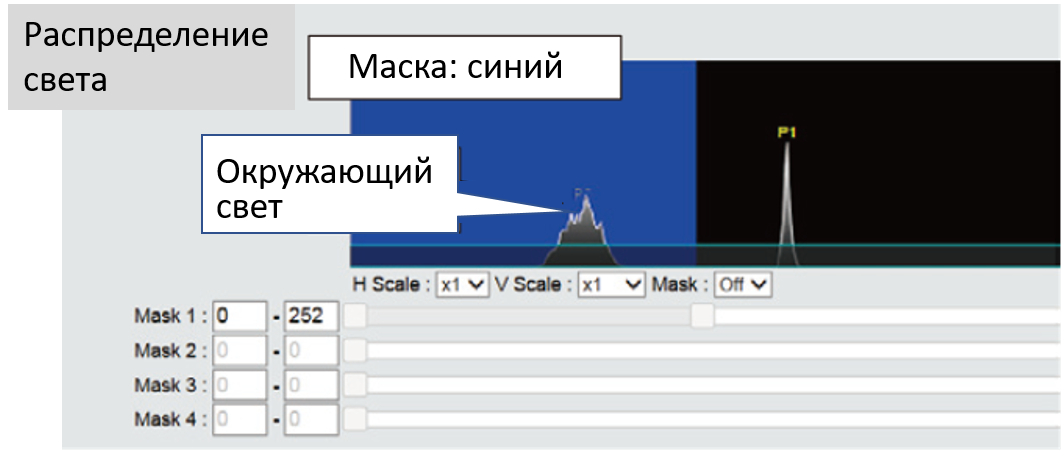

   Распределение света
  С монитора можно подтвердить прием световых сигналов, количество света и угол установки. Благодаря недавно разработанной функции маски, даже если в диапазоне измерений имеются ненужные объекты или окружающий свет, они могут быть замаскированы, чтобы исключить их влияние на результаты измерений.









Каталог серии CDX Optex FAСкачать (4,00 Мб)
Руководство по эксплуатации серии CDXСкачать (7,48 Мб)
