Фотоэлектрические датчики

Серия J

Корпус, заполненный эпоксидной смолой, обеспечивает степень защиты IP67G для полной герметичности.

  • Ударопрочность 100G.
  • Разъемы M8 для всех типов датчиков.

Серия J

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

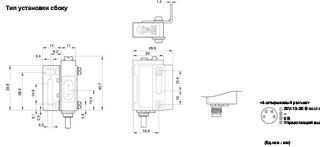

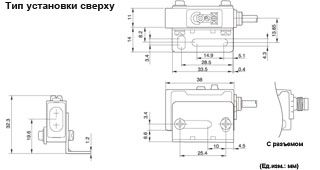

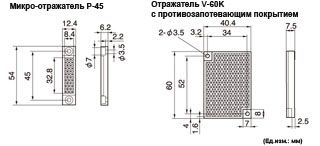

Размеры

Характеристики

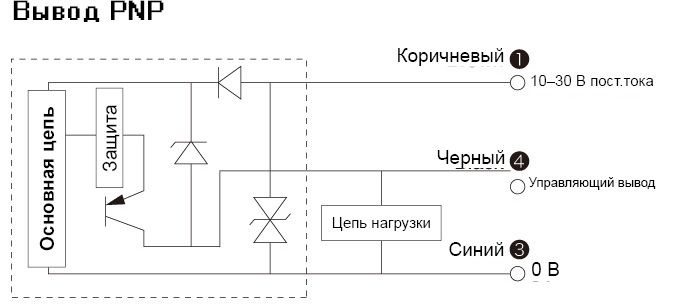

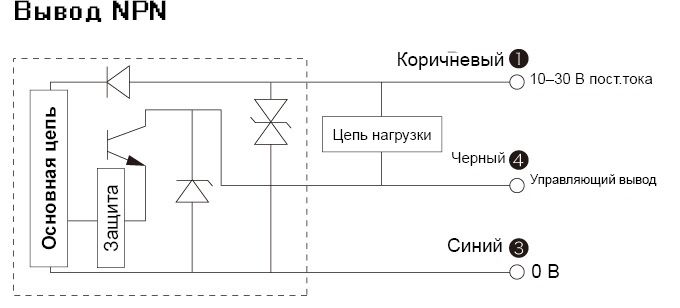

Схемы

Файлы

Защита от попадания воды

  • Заполненный эпоксидной смолой корпус обеспечивает защиту от попадания воды.

- Заполненный эпоксидной смолой корпус обеспечивает защиту от попадания воды.

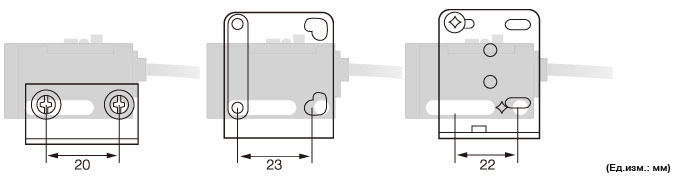

Отверстия с прорезями для удобства установки. (Для болтов M3 и M4)

  • Отверстие с прорезями (шаг 25,4 мм) позволяет использовать датчик с различными типами кронштейнов.

Отверстие с прорезями (шаг 25,4 мм) позволяет использовать датчик с различными типами кронштейнов.

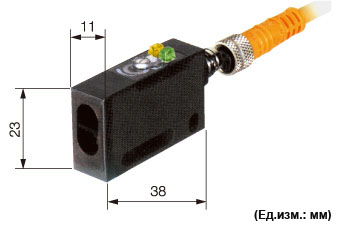

Разъем M8 для удобства обслуживания

  • Разъемы M8 имеют достаточно малые размеры для установки в ограниченном пространстве.

Разъем M8 QD для удобства обслуживания

Видимое красное пятно

  • Видимое пятно красного цвета для удобства выравнивания датчика. Проецируемое пятно имеет прибл. диаметр 2 мм на расстоянии 30 см от датчика.

Видимое красное пятно

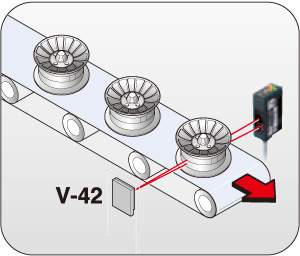

Подсчет колес (JR-S300)

Подсчет колес (JR-S300)

Датчик серии J может использоваться в запыленной среде за счет категории защиты IP67.

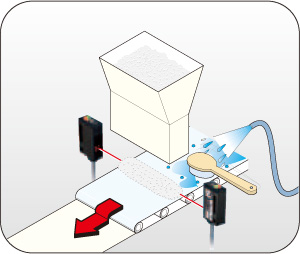

Контроль теста для печений (JT-S1000)

Контроль теста для печений (JT-S1000)

Датчик серии J может использоваться в среде, когда на него разбрызгивается вода за счет категории защиты корпуса IP67.

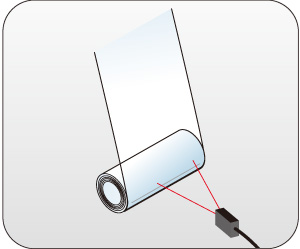

Рулоны прозрачной пленки (JD-HW08)

Рулоны прозрачной пленки (JD-HW08)

Широкий луч, например, как в датчике JD-HW08, позволяет детектировать прозрачную пленку.

Модель Однопроходной луч Отражение от рефлектора Диффузный Ограниченный диапазон (сфокусированный) Широкий угол (расфокусированнный)
Кабель NPN JT-H(S)1000NR JR-H(S)300N JD-H(S)80N JD-H(S)L03N JD-H(S)W08N
PNP JT-H(S)1000PR JR-H(S)300P JD-H(S)80P JD-H(S)L03P JD-H(S)W08P
Разъем NPN JT-H(S)1000CNR JR-H(S)300CN JD-H(S)80CN JD-H(S)L03CN JD-H(S)W08CN
PNP JT-H(S)1000CPR JR-H(S)300CP JD-H(S)80CP JD-H(S)L03CP JD-H(S)W08CP
Рабочий диапазон 10 м 3 м 80 см 2-5 см 8 см
Время отклика 0,5 мс макс.
Режим работы СВЕТЛО / ТЕМНО выбирается
Гистерезис нет 20% макс.
Источник излучения Красный
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Сертификаты соответствия JIS / C4525, CE, UL
Потребляемая мощность Излучатель:20 мА, приемник 15 мА / 20 мА макс.
Регулировка чувствительности 2-однооборотный потенциометр
Индикатор 2 индикатора, выход (оранжевый), стабильная работа (зеленый)
Степень защиты IEC 144 IP67, JEM IP67g
Ударопрочность 100G (1,000 м/С2), оси X-Y-Z, 3 раза
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материал ПБТ (корпус), ПХ (линза)
Руководство по эксплуатации серии JСкачать (113,52 Кб)
Каталог серии JСкачать (1000,20 Кб)
Технические данные: JT-S(H) 1000Скачать (26,50 Кб)
Технические данные: JT-S(H) 1000Скачать (26,02 Кб)
Технические данные: JT-S(H) 1000Скачать (23,71 Кб)
Технические данные: JT-S(H) 1000Скачать (23,64 Кб)
Технические данные: JT-S(H) 1000Скачать (17,94 Кб)
Технические данные: JT-S(H) 1000 & SLITСкачать (27,48 Кб)
Технические данные: JT-S(H) 1000 & SLITСкачать (23,69 Кб)
Технические данные: JT-S(H) 1000 & SLITСкачать (24,82 Кб)
Технические данные: JR-S(H) 300Скачать (27,56 Кб)
Технические данные: JR-S(H) 300Скачать (27,53 Кб)
Технические данные: JR-S(H) 300Скачать (20,57 Кб)
Технические данные: JR-S(H) 300Скачать (22,67 Кб)
Технические данные: JR-S(H) 300Скачать (19,07 Кб)
Технические данные: JD-SR(HR) 80Скачать (28,91 Кб)
Технические данные: JD-SR(HR) 80Скачать (23,01 Кб)
Технические данные: JD-SR(HR) 80Скачать (18,20 Кб)
Технические данные: JD-SR(HR) 80Скачать (22,38 Кб)
Технические данные: JD-SL(HL) 03Скачать (27,53 Кб)
Технические данные: JD-SL(HL) 03Скачать (22,06 Кб)
Технические данные: JD-SL(HL) 03Скачать (18,97 Кб)
Технические данные: JD-SL(HL) 03Скачать (22,29 Кб)
Технические данные: JD-SW(HW) 08Скачать (28,12 Кб)
Технические данные: JD-SW(HW) 08Скачать (23,82 Кб)
Технические данные: JD-SW(HW) 08Скачать (18,25 Кб)
Технические данные: JD-SW(HW) 08Скачать (22,79 Кб)
