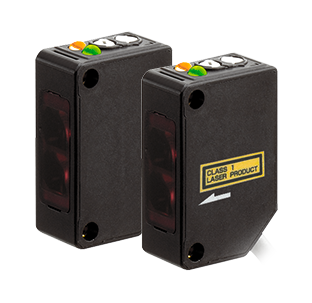

Серия BGS ZL / BGS-Z

Серия BGS-Z -  высокая производительность в небольшом корпусе
  • Лазерные и мощные узконаправленные светодиодные датчики
  • Функция BGS (подавление фона).
  • Высокоточное определение разницы высот благодаря низкому гистерезису
  • 2 диапазона срабатывания для лазерных моделей и 3 диапазона срабатывания для светодиодных моделей.
  • Быстрый отклик 250 мкс для моделей с лазером и 500 мкс для светодиодных моделей
  • Ударопрочность 100G и класс водонепроницаемости IP67

Описание

Применения

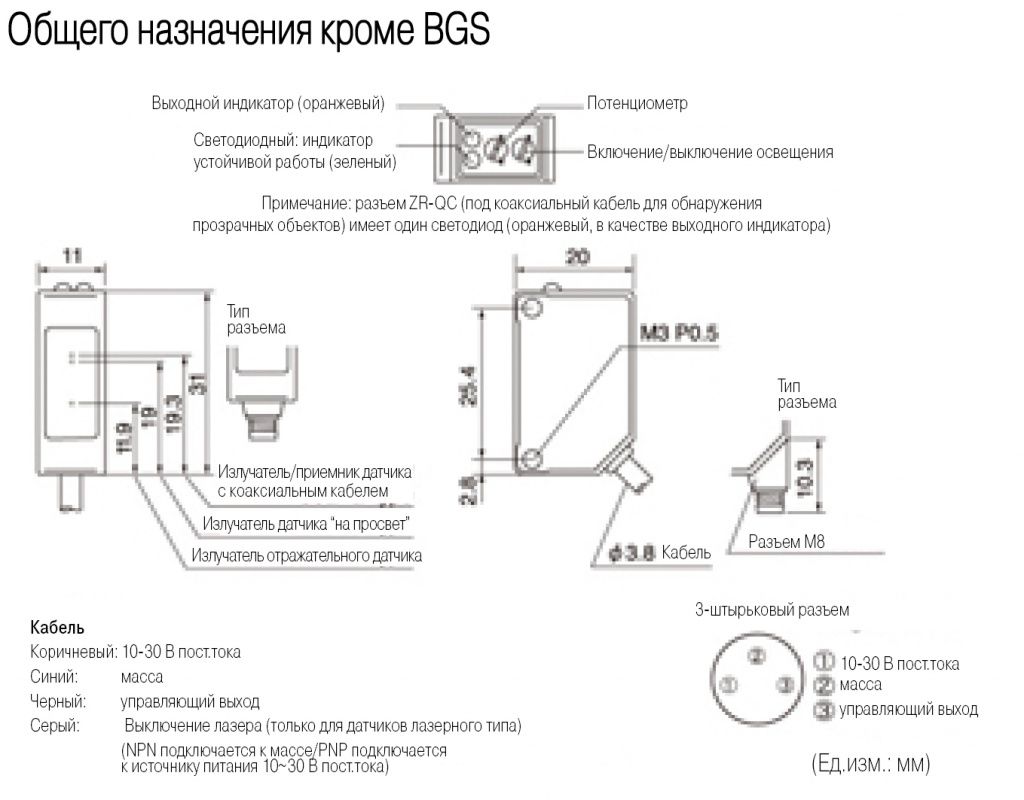

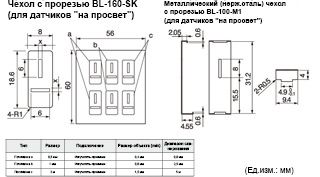

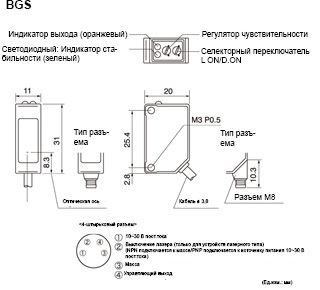

Размеры

Характеристики

Схемы

Файлы

Доступные типы датчиков: с лазером (класс 1) и узконаправленными светодиодами высокой мощности.

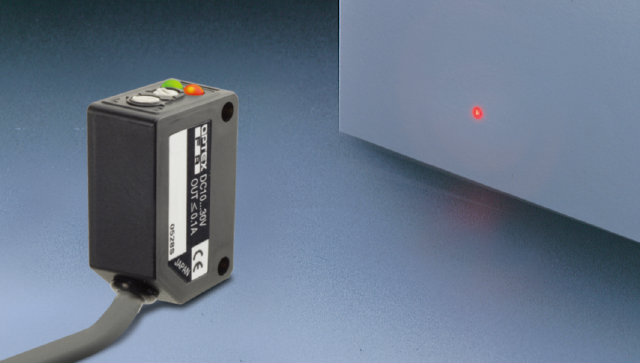

Лазерный тип (с входом для вкл/выкл. лазера)

Размер пятна лазерного типа составляет ø1 мм на 100 мм (ближний тип). Оптимально для приложений, в которых требуется обнаружение мелких объектов и высокая точность повторения. Лазер класса 1 не требует защиты глаз рабочих.

* Классифицируется как Класс II в стандартах FDA США.

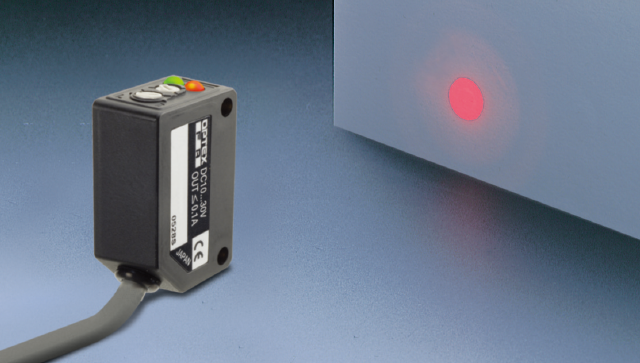

Узконаправленный светодиодный источник света высокой мощности

Оснащен мощным узконаправленным светодиодным источником света. Поскольку световое пятно хорошо видно независимо от освещения даже на поверхностях с высокой отражающей способностью, определение положения объекта существенно упрощается по сравнению с любыми другими распространенными моделями датчиков.
* По сравнению с обычными моделями: используется светодиодный источник света.

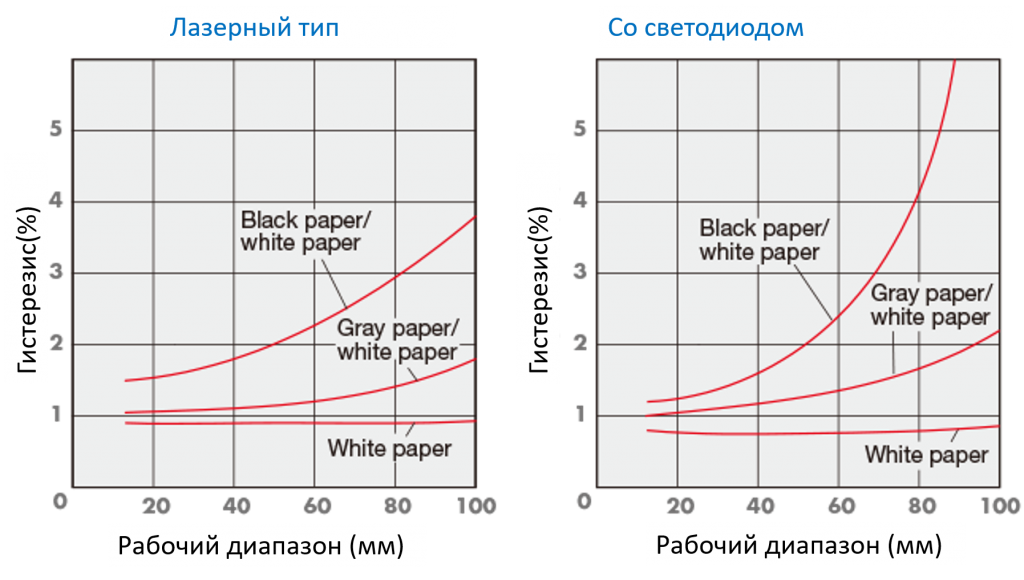

Идеально подходит для определения разницы высот с использованием низкого гистерезиса

Гистерезис короткодействующего типа ≤ 3% (типовое значение)
Датчик на короткий рабочий диапазон с расстоянием срабатывания 100 мм, обеспечивающий низкий гистерезис ≤ 3%, демонстрирует преимущества при обнаружении небольшого перепада высот.
* Тип среднего диапазона с расстоянием срабатывания 300 мм, который обеспечивает гистерезис ≤ 5%

Промышленный стандарт исполнения

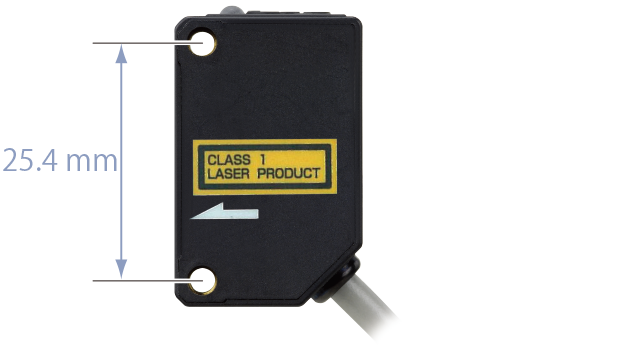

Шаг монтажных отверстий: 25,4 мм
Отличается отраслевым стандартом
шаг 25,4 мм.

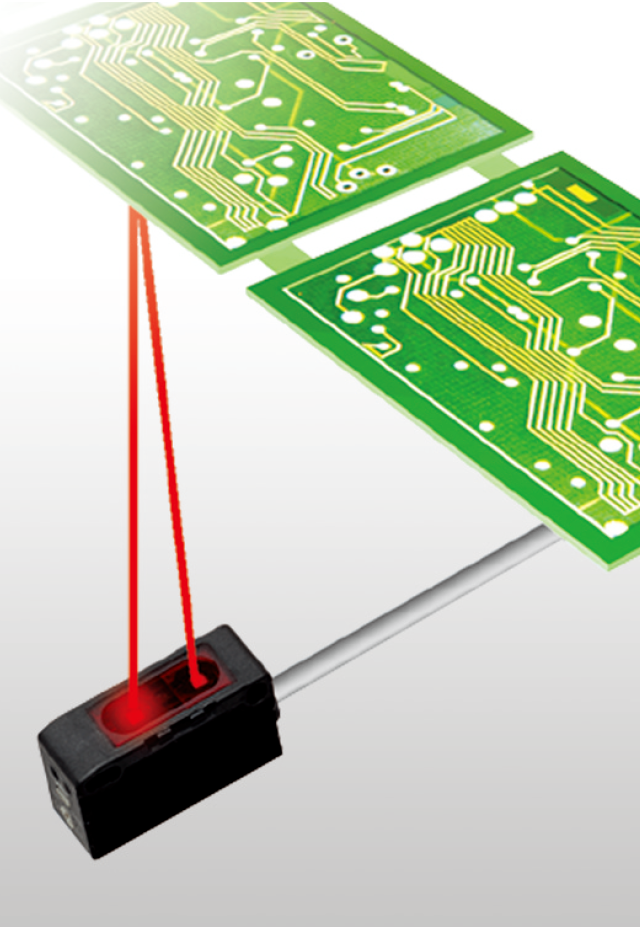

Для точного обнаружения подложек


Тип датчика для обнаружения подложки (BGS-Z15N)
Особенности этого типа включают стабильное обнаружение даже при изменении типа носителя, а также высокую точность повторения на фоне других моделей серии.

Применение датчиков серии BGS-ZL

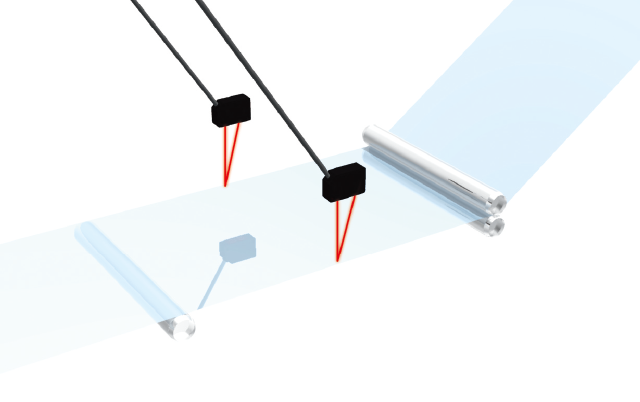

Обнаружение изгиба листовых материалов

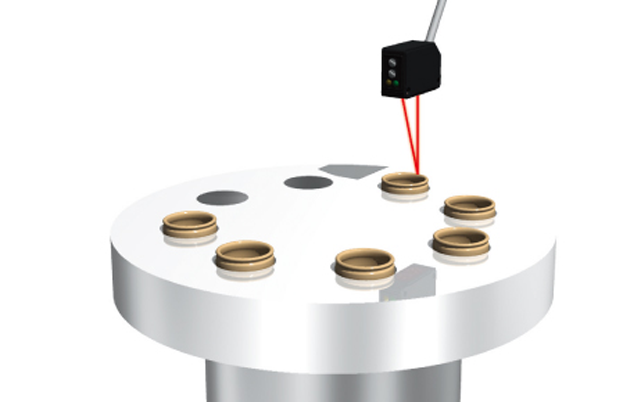

Обнаружение наличия деталей на фиксирующем столе

Применение датчиков серии BGS-Z

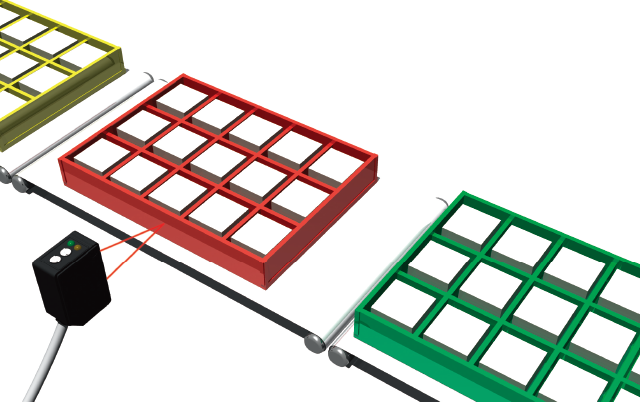

Обнаружение разноцветных лотков

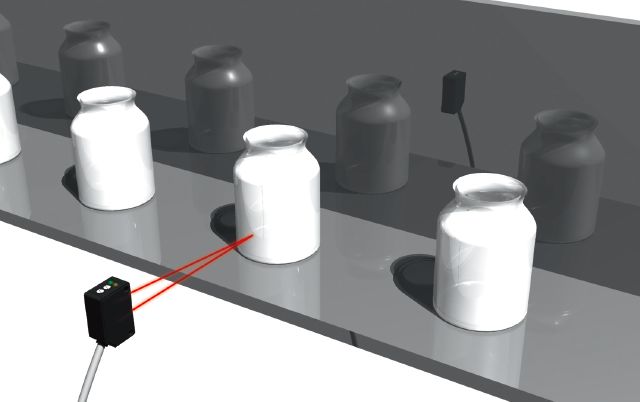

Обнаружение объектов из нержавеющей стали на конвейере

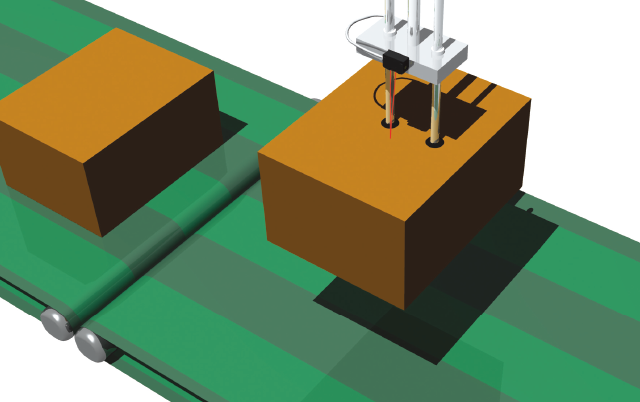

Обнаружение предметов, удерживаемых манипулятором

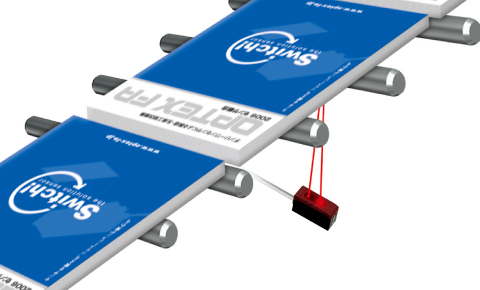

Обнаружение объектов на роликовом конвейере

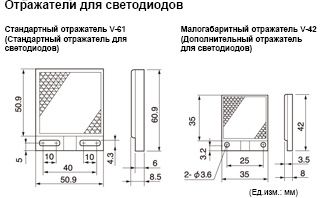

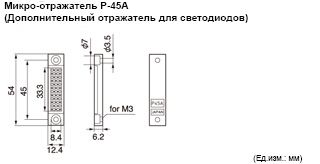

zseries_dimensions05.jpg   zseries_dimensions06.jpg

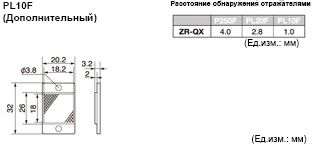

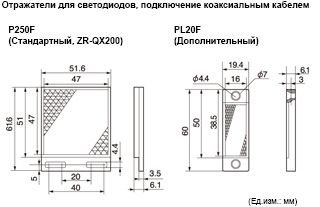

zseries_dimensions07.jpg  zseries_dimensions08.jpg

Тип Вид Рабочий диапазон
(регулируемый,  указан в скобках)
Модель
(типы разъемов)





  BGS
Лазер класс 1
BGS-ZL10N
(BGS-ZL10CN)
BGS-ZL10P
(BGS-ZL10CP)
BGS-ZL30N
(BGS-ZL30CN)
BGS-ZL30P
(BGS-ZL30CP)
Узконаправленный светодиод
 высокой мощности
BGS-Z10N
(BGS-Z10CN)
BGS-Z10P
(BGS-Z10CP)
BGS-Z15N
(BGS-Z15CN)
BGS-Z15P
(BGS-Z15CP)
BGS-Z30N
(BGS-Z30CN)
BGS-Z30P
(BGS-Z30CP)

Тип BGS

Тип BGS



Тип BGS-лазерный

ДАТЧИК ЛАЗЕРНОГО ТИПА  Короткий диапазон Средний диапазон
NPN Кабель BGS-ZL10N BGS-ZL30N
Коннектор BGS-ZL10CN BGS-ZL30CN
PNP Кабель BGS-ZL10P BGS-ZL30P
Коннектор BGS-ZL10CP BGS-ZL30CP
Рабочий диапазон*1 5- 100 мм 10 - 300 мм
Adjustable distance range*1 20 - 100 мм 50 - 300 мм
Источник излучения Красный полупроводниковый лазер, класс 1 (IEC / JIS) * 2  Длина волны: 650 нм, максимальная мощность: 3,5 мВт
Размер светового пятна*3(при норм.температуре) прибл. ø1 мм / 100мм прибл. ø1.5 мм / 300 мм
Время отклика 250 мкс или меньше
Гистерезис*1 3% 5%
Регулировка расстояния

4-оборотный потенциометр

Индикация Индикатор выхода (оранжевый), индикатор лазерного излучения (зеленый)
Управляющий выход Открытый коллектор типа NPN / PNP Макс. 100 мА / 30 В постоянного тока
Выходной режим Переключатель светло /темно
Внешний вход Лазер OFF
Подключение  кабель 2м/ коннектор M8 4-pin
Номинал Рабочее напряжение От 10 до 30 В постоянного тока, включая 10% пульсаций (размах)
Потребляемый ток 30 мА или меньше
Директивы EMC Директива по электромагнитной совместимости (2004/108 / EC) / правила FDA (21 CFR 1040.10)
Окружающая среда Директива RoHS (2011/65 / EU), RoHS для Китая (Приказ MIIT № 32)
Стандарты EN 60947-5-2
NRTL Сертификация
Сопротивление окружающей среды Температура окружающей среды/влажность От -10 до + 50 ℃ (без замерзания), от 35 до 85% относительной влажности (без конденсации)
Освещенность Солнечный свет: 10 000 лк Лампа накаливания: 3 000 лк
Виброустойчивость От 10 до 55 Гц; двойная амплитуда 1,5 мм; 2 часа в каждом из направлений X, Y и Z
Ударопрочность Прибл. 50 G (500 м / с2); 3 раза в каждом из направлений X, Y и Z
Степень защиты IP67
Материал Корпус: АБС (стекловолокно), Передняя крышка: ПММА
Вес без кабеля прибл. 10 гр.

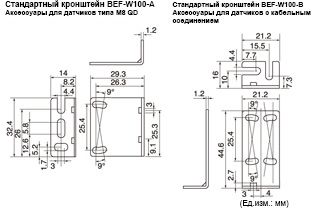

Аксессуары в комплекте Монтажный кронштейн: BEF-W100-B с типом кабеля, BEF-W100A с типом разъема

Тип BGS-LED


ДАТЧИК  LED ТИПА Короткий диапазон Средний диапазон
NPN с кабелем BGS-Z10N BGS-Z15N BGS-Z30N
с коннектором BGS-Z10CN BGS-Z15CN BGS-Z30CN
PNP с кабелем BGS-Z10P BGS-Z15P BGS-Z30P
с коннектором BGS-Z10CP BGS-Z15CP BGS-Z30CP
Рабочий диапазон*1 5 - 100 мм 5 - 150 мм 10 - 300 мм
Регулируемый диапазон расстояний*1 20 - 100 мм 20 - 150 мм 50 - 300 мм
Источник излучения

Красный светодиод

Световое пятно прибл. ø10 мм / 100мм прибл.ø15 мм / 150 мм прибл. ø30 мм / 300 мм
Время отклика

500 мкс или меньше

Гистерезис*1 3% 5% 5%
Регулировка расстояния

4-оборотный  потенциометр

Индикация Индикатор производительности (оранжевый) / индикатор стабильности (зеленый)
Управляющий выход Открытый коллектор типа NPN / PNP Макс. 100 мА / 30 В постоянного тока
Выходной режим Переключатель СВЕТЛО/ ТЕМНО
Подключение кабель 2м / коннектор M8 4-контактный
Номинал Рабочее напряжение 10 to 30 VDC, including 10% ripple (p-p)
Потребляемый ток 30 mA и менее
Директивы EMC Директива EMC (2004/108/EC) Директива EMC  (2014/30/EC) Директива EMC  (2004/108/EC)
Окружающая среда Директива RoHS (2011/65 / EU), RoHS для Китая (Приказ MIIT № 32)
Стандарты EN 60947-5-2
NRTL Сертификация Компонент, признанный UL
Сопротивление окружающей среды Температура / влажность окружающей среды
От -25 до +55 ℃ (без замерзания) / от 35 до 85% относительной влажности (без конденсации)
Окружающая освещенность Солнечный свет: 10 000 лк Лампа накаливания: 3 000 лк
Виброустойчивость От 10 до 55 Гц; двойная амплитуда 1,5 мм; 2 часа в каждом из направлений X, Y и Z
Ударопрочность Прибл. 100 G (1000 м / с2); 3 раза в каждом из направлений X, Y и Z
Степень защиты IP67
Материал Корпус: АБС (стекловолокно), Передняя крышка: ПММА
Вес без кабеля прибл. 10 гр.
Аксессуары в комплекте Монтажный кронштейн: BEF-W100-B с типом кабеля, BEF-W100A с типом разъема

* 1. Используйте белый лист бумаги размером 100 100 мм.

* 2. Классифицируется как Класс II в стандартах FDA США.

* 3. Размеры пятна определены с силой центра 1 / e2 (13,5%).

Поскольку излучаемая световая освещенность существует вокруг размеров пятна, наличие объекта с высокой отражающей способностью рядом с обнаруживаемым объектом может повлиять на результат измерения.

• Технические характеристики могут быть изменены без предварительного уведомления в целях улучшения продукта.

Тип датчика: BGS-ZL10/ BGS-ZL30
Тип выхода PNP


Тип вывода NPN


Тип датчика: BGS-Z10 / BGS-Z15 / BGS-Z30

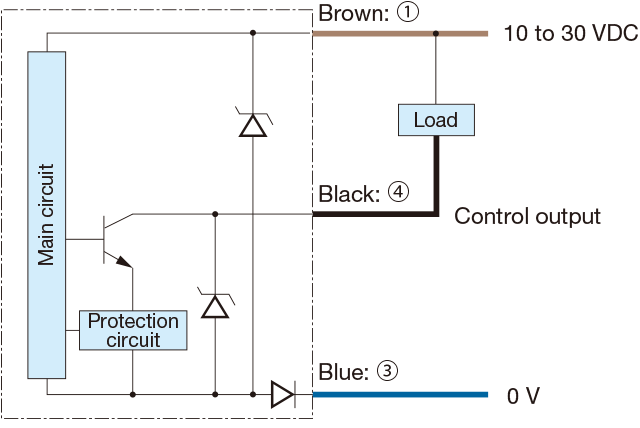

Тип вывода NPN

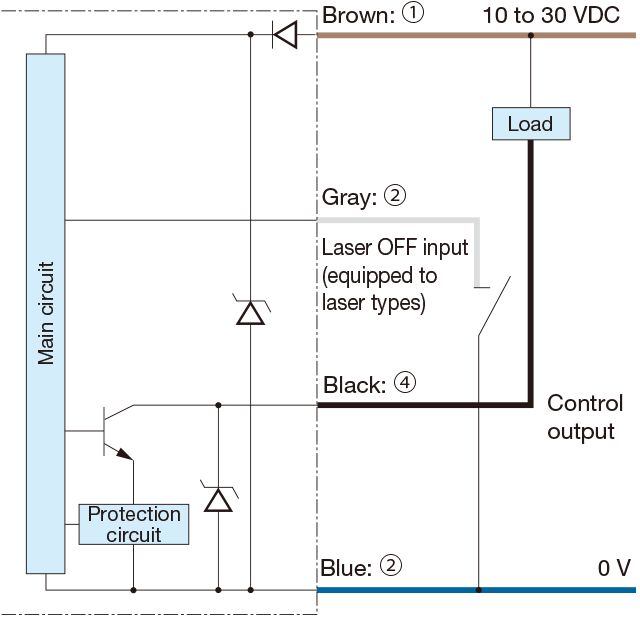

circuit_v2_01 (1).png

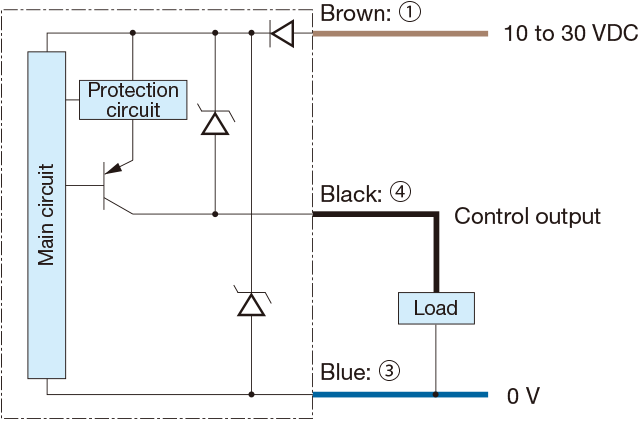

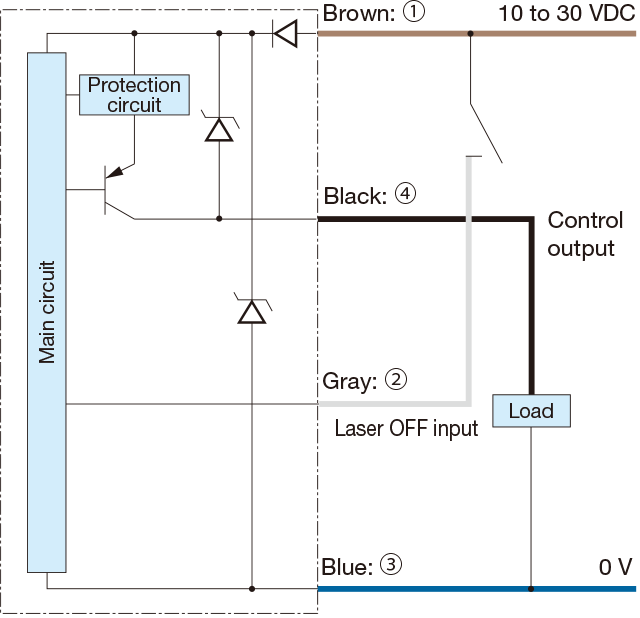

Тип выхода PNP

circuit_v2_02 (1).png

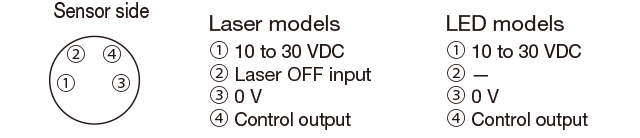

Назначение контактов разъема

Каталог серии Optex BGS ZL-ZСкачать (1,04 Мб)
Техническое описание серии Optex BGS-ZСкачать (967,53 Кб)
Руководство серии Optex BGS ZСкачать (2,13 Мб)
Руководство по эксплуатации серии Z / BGS-ZСкачать (657,17 Кб)
Каталог серии Z / BGS-ZСкачать (8,91 Мб)
Технические данные: ZT-1200Скачать (31,43 Кб)
Технические данные: ZT-1200Скачать (31,74 Кб)
Технические данные: ZT-1200Скачать (146,03 Кб)
Технические данные: ZT-1200Скачать (25,56 Кб)
Технические данные: ZT-1200Скачать (29,41 Кб)
Технические данные: ZT-1200Скачать (146,03 Кб)
Технические данные: ZT-1200Скачать (29,27 Кб)
Технические данные: ZT-1200Скачать (36,98 Кб)
Технические данные: ZT-1200+SLITСкачать (32,46 Кб)
Технические данные: ZT-1200+SLITСкачать (31,25 Кб)
Технические данные: ZR-350Скачать (32,34 Кб)
Технические данные: ZR-350Скачать (33,94 Кб)
Технические данные: ZR-350Скачать (28,34 Кб)
Технические данные: ZD-70Скачать (33,80 Кб)
Технические данные: ZD-70Скачать (32,63 Кб)
Технические данные: ZD-70Скачать (28,14 Кб)
Технические данные: ZD-70Скачать (35,06 Кб)
Технические данные: ZD-L09Скачать (32,92 Кб)
Технические данные: ZD-L09Скачать (29,07 Кб)
Технические данные: ZD-L09Скачать (35,18 Кб)
Технические данные: ZR-Q200Скачать (37,02 Кб)
Технические данные: BGS-Z10Скачать (41,35 Кб)
Технические данные: BGS-Z30Скачать (42,36 Кб)
Технические данные: ZR-QX200Скачать (36,08 Кб)
Технические данные: ZR-QX200Скачать (28,82 Кб)
Технические данные: ZR-QX200Скачать (33,58 Кб)
Технические данные: ZR-QX200Скачать (33,17 Кб)
Технические данные: ZR-X250Скачать (35,98 Кб)
Технические данные: ZR-X250Скачать (33,61 Кб)
Технические данные: ZR-X250Скачать (33,17 Кб)
Чертежи серии Z / BGS-ZСкачать (1,90 Мб)
