Серия CVS3-R

  • Датчик цветовых переходов для различных приложений
  • Датчик цвета "все в одном"
  • Простота настройки и высокая производительность
  • Полезная функция масштабирования

Серия CVS3-R

<< В раздел «Видеодатчики»

Описание

Применения

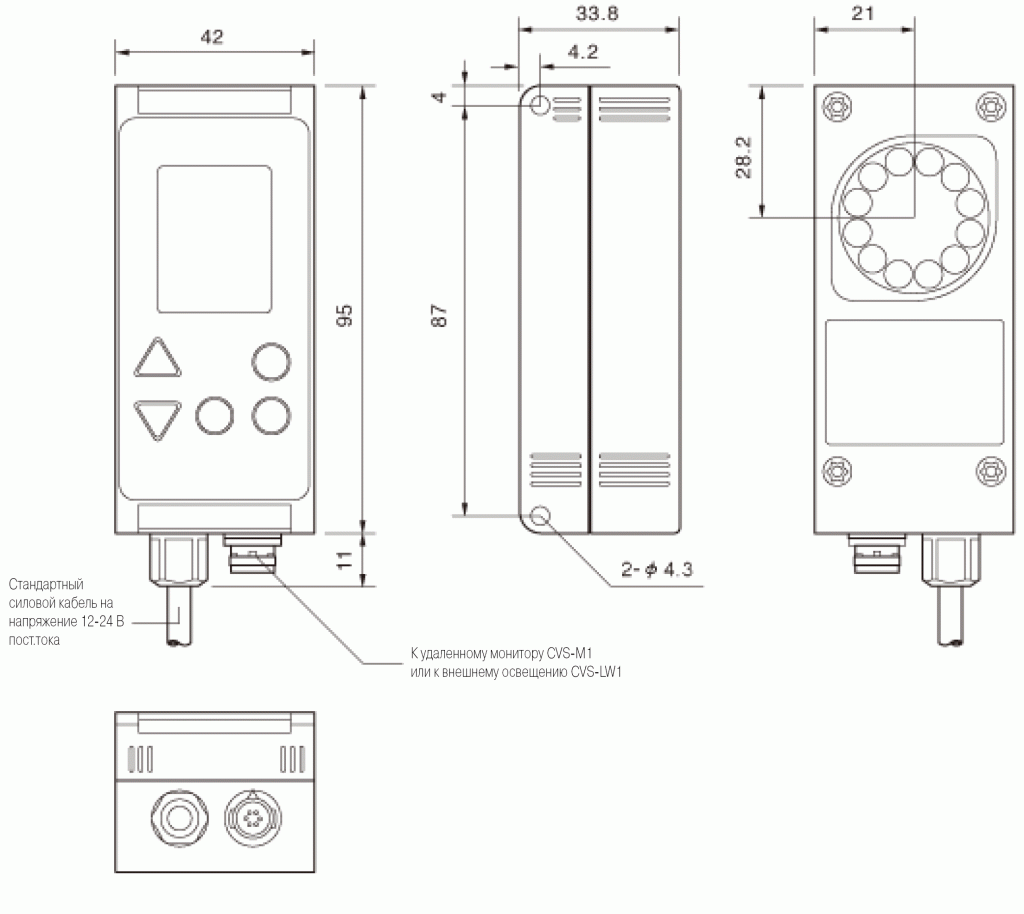

Размеры

Характеристики

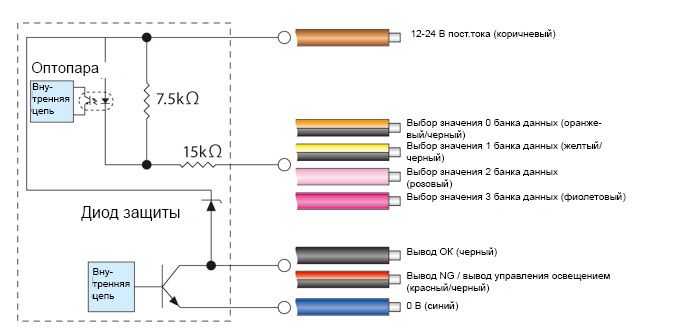

Схемы

Файлы

Линейка широкого диапазона

  • CVS3-N20-R Стандартный тип
  • CVS3-N10-R Тип детектирования в большом диапазоне
  • CVS3-N21-R Тип детектирования в узком поле

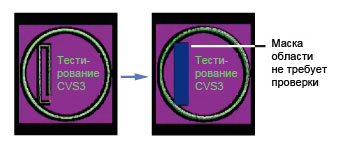

Функция маски

  • Можно наложить маску на область, которую не нужно проверять для обеспечения лучшей чувствительности проверки.

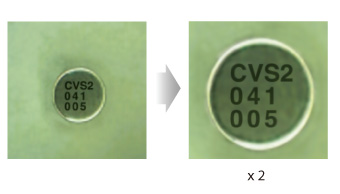

Простая регулировка порогового значения

Функция масштабирования

  • Датчик CVS3-R имеет функцию масштабирования до двойного размера.

Простая регулировка порогового значения

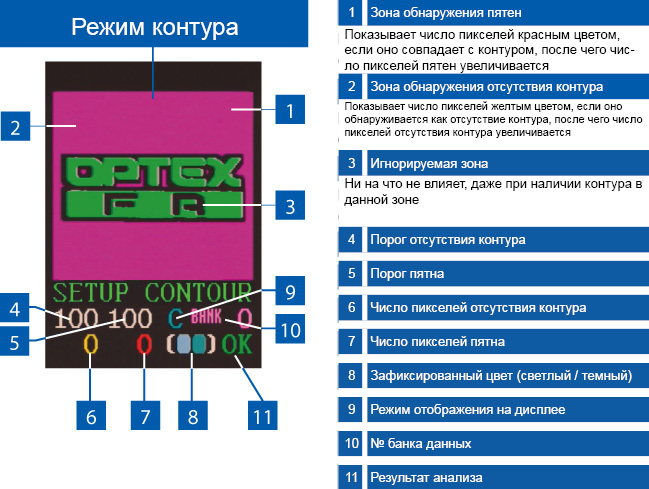

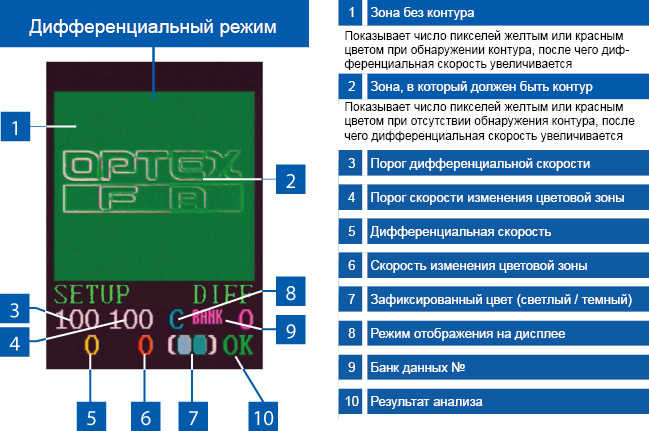

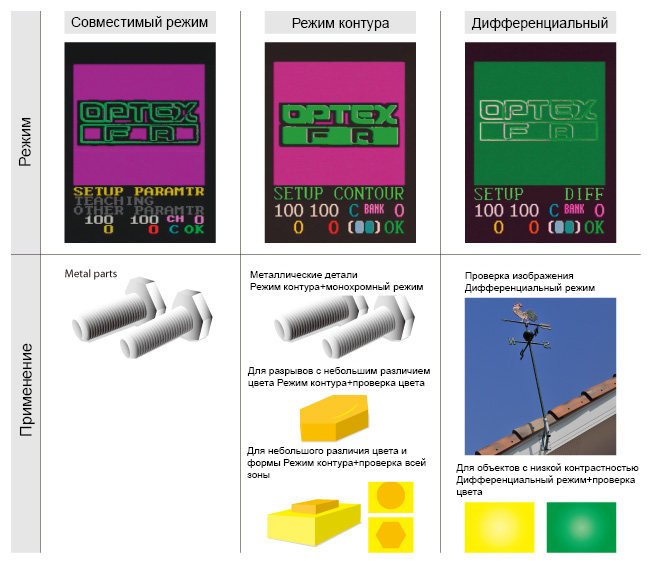

Новый режим проверки: Режим контура, дифференциальный режим

  • Новые режимы проверки были добавлены к стандартным режимам датчика CVS3-R.
  • Эти режимы обеспечивают улучшение функции поиска и функцию корректировки цвета/контраста.

Простая регулировка порогового значения

Загрузка параметров в компьютер PC

  • Можено загружать данные настройки и изображений на компьютер.
  • Можно копировать данные изображений и настройки в другой датчик CVS3-R.
  • Необходимо использовать интерфейсный кабель CVS-C2C.

До 15 банков

  • 15 банков в одном небольшом корпусе.

Возможность другого типа поля обзора

  • При необходимости другого поля обзора, как у датчиков CVS1-R или CVS2-R, необходимо связаться с нашим дистрибьютором.

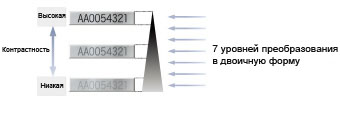

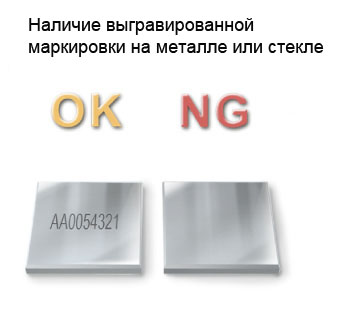

7 бинарных уровней

  • При сравнении бинарных изображений (зарегистрированное изображение и снятое изображение), автоматически выбирается лучший бинарный уровень для получения наилучшего изображения.
  • Функция эффективна при нестабильном освещении.

7 бинарных уровней

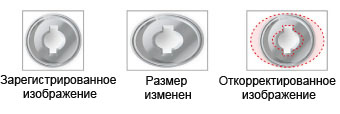

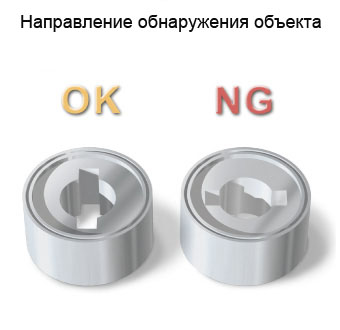

Масштабирование

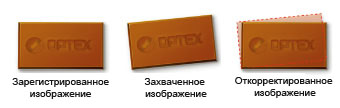

  • Функция коррекции снятого изображения.
  • Эта функция эффективна для проверки объектов на конвейере.

Масштабирование

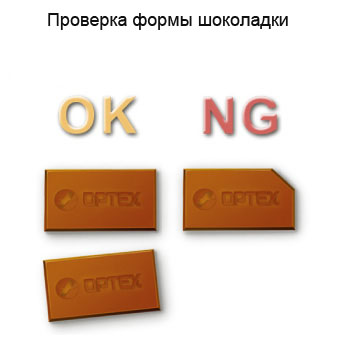

Коррекция вращения

  • Функция коррекции вращения до угла +/- 6,2 градуса.

Коррекция вращения

Детектирование цветового перехода

  • Детектирование перехода между разными цветами для получения четкого изображения для проверки.

Детектирование цветового перехода

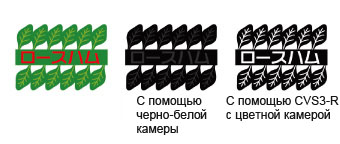

  • Можно детектировать даже красный цвет на зеленом фоне, чего не позволяет делать монохромная камера.

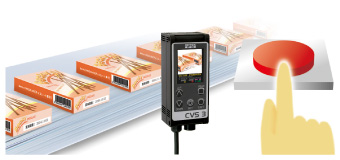

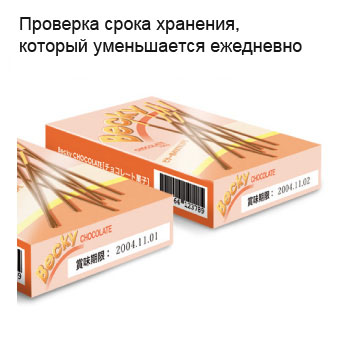

Простота настройки

  • Дистанционная настройка датчика CVS3-R при подаче одиночного сигнала настройки.
  • Датчик CVS3-R обновляет базовое изображение автоматически.

Простота настройки

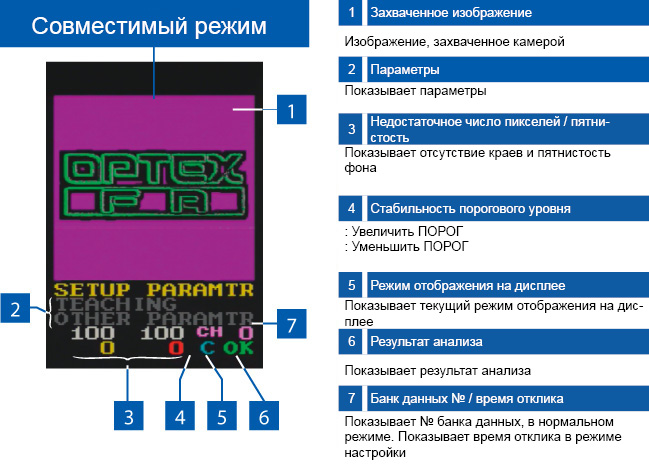

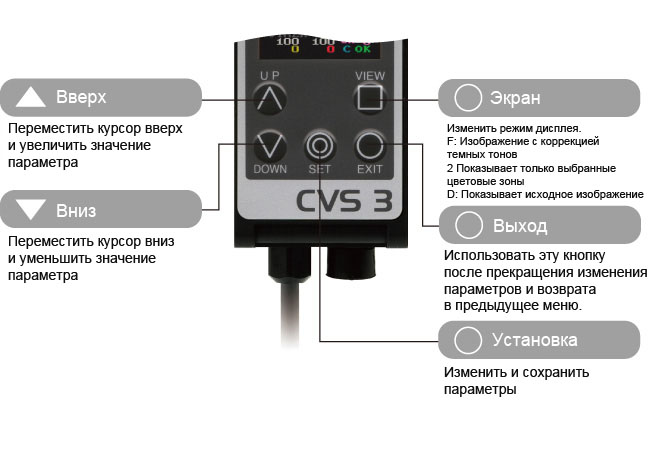

Дисплей

Дисплей

Дисплей

Дисплей

Переключатели

Дисплей

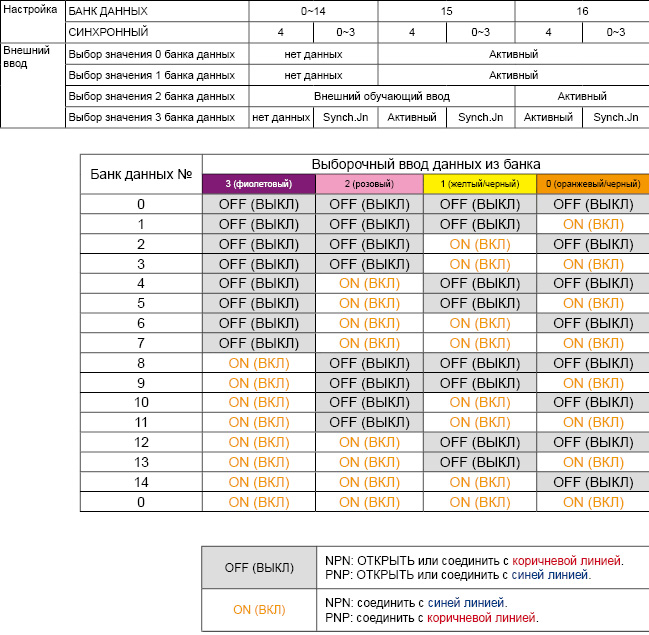

Таблица банка

Таблица банка

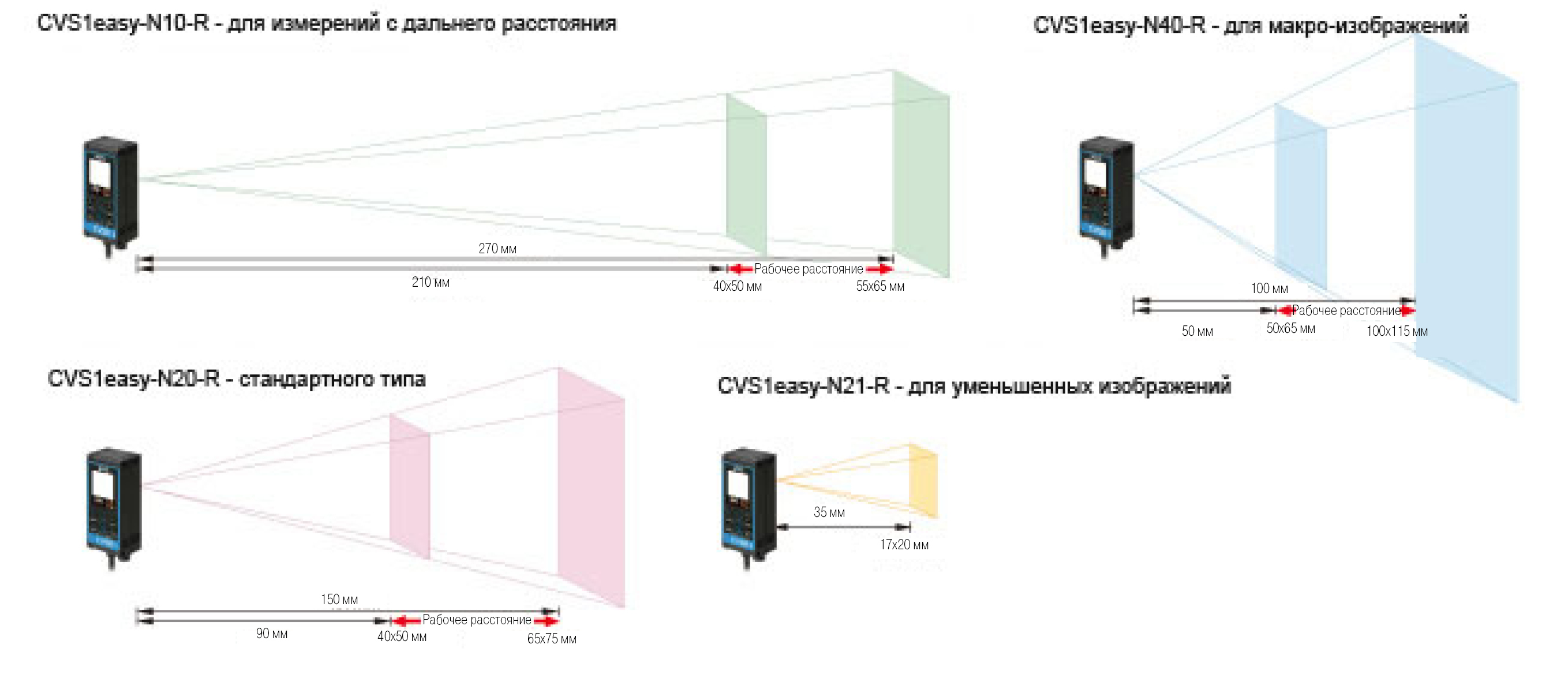

Поле обзора

Поле обзора

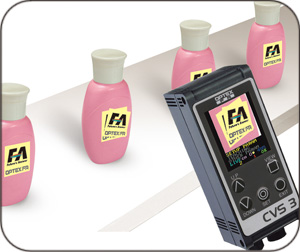

Проверка наложения этикеток

Проверка наложения этикеток с помощью датчика CVS3-R, определяющего форму этикетки.

Модель CVS3-N10-R CVS3-N20-R CVS3-N21-R
CVS3-P10-R CVS3-P20-R CVS3-P21-R
Угол детектирования 10° 20°
Рабочее расстояние От 210 до 270 мм От 90 до 150 мм От 31 до 39 мм
Поле обзора От 40 x 50 мм до 55 x 65 мм От 40 x 50 мм до 65 x 75 мм 17 x 20 мм (±10%)
Источник излучения Белый светодиод, 12 шт., встроенные
Датчик изображения 330000 пикселей, датчик цветных изображений CMOS
Напряжение питания От 12 до 24 В- ±10%
Потребляемая мощность макс. 140 мА / 24 В-
Разрешение От 16 x16 до 208 x 236
Срок службы светодиода Прибл. 50000 ч (при нормальной температуре и влажности. Уменьшение уровня яркости на 1/3 от начального уровня)
Время отклика 48 мс (заводская настройка).2,5 мс (мин.). 518 мс (макс.)
Выходной сигнал Открытый коллектор NPN или PNP, 2 макс. 100 мА остаточное напряжение 1,0 В или меньше
Вход 4 x банка / 1 x синхронный / x внешняя настройка / 1 x внешняя настройка (всего 4)
Рабочая температура От 0 до 40℃ (без конденсации)
Рабочая влажность От 35 до 85% отн. вл.
Температура/влажность хранения От -20 до 70℃/ от 35 до 95 % отн.вл. (без конденсации)
Устойчивость к ударам/вибрациям От 10 до 55 Гц амплитуда 1,5 мм / 50G (500 м/с²:)
Материал Корпус: ABS / Дисплей и линза: акрил или поликарбонат
Защита конструкции IP67
Вес Прибл.180 г (включая кабель)
Руководство по эксплуатации серии CVS3-RСкачать (155,85 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (157,42 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (462,68 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (1,23 Мб)
Руководство по эксплуатации серии CVS3-RСкачать (1,10 Мб)
Руководство по эксплуатации серии CVS3-RСкачать (205,35 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (129,33 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (1,74 Мб)
Руководство по эксплуатации серии CVS3-RСкачать (473,28 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (111,80 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (245,96 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (271,38 Кб)
Руководство по эксплуатации серии CVS3-RСкачать (89,65 Кб)
Каталог серии CVS3-RСкачать (442,16 Кб)
Каталог серии CVS3-RСкачать (5,39 Мб)
Каталог серии CVS3-RСкачать (12,18 Мб)
Каталог серии CVS3-RСкачать (6,40 Мб)
Каталог серии CVS3-RСкачать (2,82 Мб)
Каталог серии CVS3-RСкачать (338,07 Кб)
Каталог серии CVS3-RСкачать (3,32 Мб)
Программное обеспечение серии CVS3-RСкачать (1,36 Мб)
Программное обеспечение серии CVS3-RСкачать (400,00 Кб)
Программное обеспечение серии CVS3-RСкачать (1,23 Мб)
Программное обеспечение серии CVS3-RСкачать (332,00 Кб)
