Фотоэлектрические датчики: Серия SR-Q

О компании
Optex FA

О компании Optex FA

Компания OPTEX FA Co., Ltd (Япония) образовалась в 2002г. из подразделения промышленной автоматизации японской компании OPTEX, и располагает сегодня широкой линейкой датчиков и систем для автоматизаци...

Подробнее
Серия SR-Q
  • Идеален для детектирования прозрачных объектов.
  • Ударопрочность 100G.
  • Небольшой отражатель V-45 для экономии места.
  • Модели с разъемом М8.

Описание

Применения

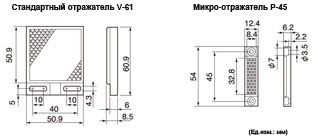

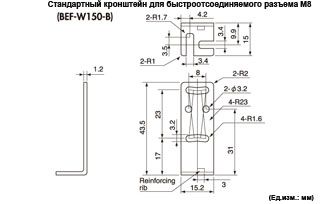

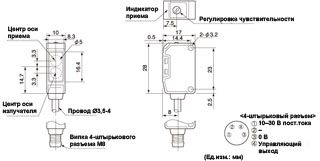

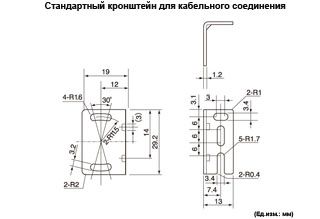

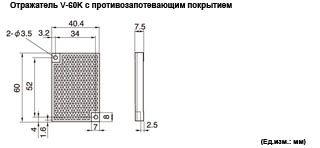

Размеры

Характеристики

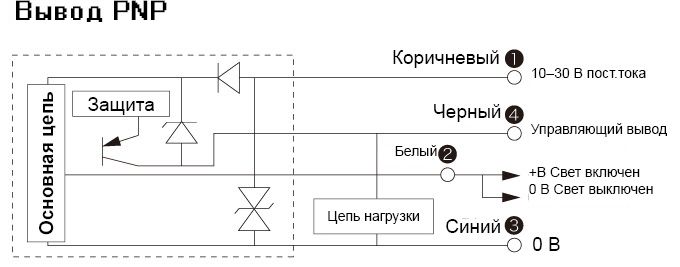

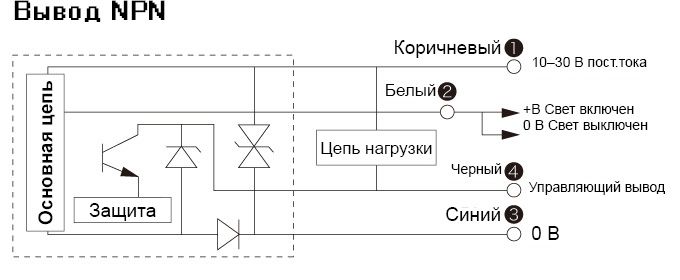

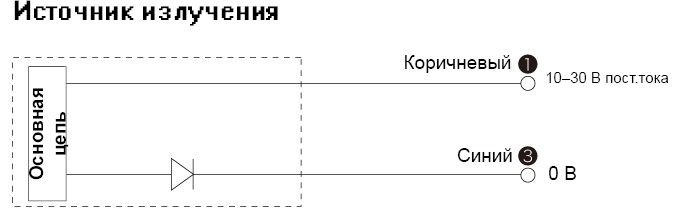

Схемы

Файлы

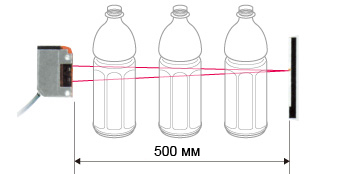

Стабильное детектирование прозрачных объектов

  • Простота детектирования бутылок из ПЭТ любой формы/конфигурации. Материал бутылки не имеет значения.
  • Также можно детектировать CRT и TFT.

Стабильноедетектирование прозрачных объектов.

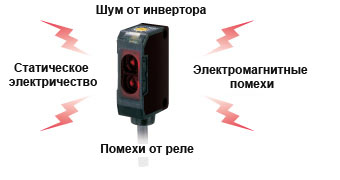

Высокая устойчивость к окружающему шуму

  • Все датчики спроектированы с устойчивостью к электрическому шуму от релейных контактов, инверторов, электромагнитных полей, статики и т.д.
  • Встроенная диагностика (тестирование неполадок) в соответствии со стандартом IEC.

Высокая устойчивость к окружающему шуму

Прочная механика

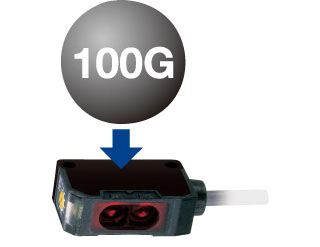

Стандарт 100G обеспечивает устойчивость к механическим ударам и вибрациям.

Прочная механика

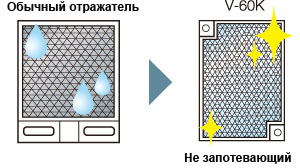

V-60K (незапотевающий отражатель)

  • Для условий высокой влажности.

V-60K (незапотевающий отражатель)

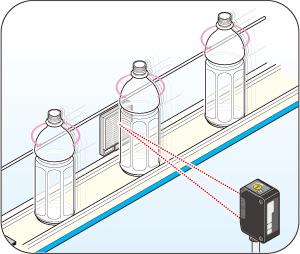

Производство напитков

Производство напитков

Датчики серии SR-Q стабильно детектируют прозрачные объекты. Подходят для детектирования бутылок.

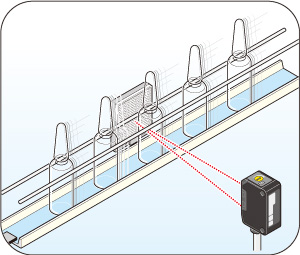

Упаковочная промышленность

Упаковочная промышленность

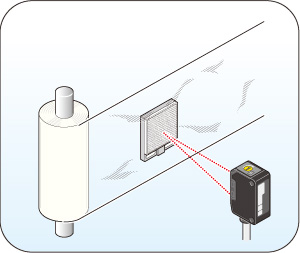

Пластиковую пленку для упаковочной промышленности можно детектировать с помощью датчиков серии SR-Q за счет встроенного поляризационного фильтра.

Фармацевтическая промышленность

Упаковочная промышленность

Стабильное детектирование прозрачных бутылок для фармацевтической промышленности.



Модель Кабель Разъем
Выход NPN SR-Q50NW SR-Q50CNW
Выход PNP SR-Q50PW SR-Q50CPW
Рабочий диапазон 500 мм (с V-61)
Источник излучения Красный светодиод (660 нм)
Время отклика 0,5 мс
Регулировка чувствительности Регулировка объема чувствительности (270 градусов)
Управляющий выход Открытый коллектор NPN/PNP, макс. 100 мА/30 В-
Подключение 4-проводной кабель, 2 м M8 4-вывода
Сопротивление изоляции 20 МОм макс.(500 В-)
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Потребляемая мощность 30 мА макс.
Устойчивость к шуму Стандарт JIS C4525 500 В
Стандарт IEC IEC801-2,3,4 уровень 3
Рабочая Температура/влажность От -25 до 55 ℃, от 35 до 85% отн. вл.
Освещенность окружающей среды Солнечный свет 10000 лк макс. /Лампа накаливания: 3000 лк макс.
Виброустойчивость 10 ... 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность Прибл.100G (1000 м/С2). оси X/Y/Z, 3 раза по каждой оси
Степень защиты IP67
Материал PSF+PBT
Вес Прибл. 5 г (без кабеля)
Руководство по эксплуатации серии SR-QСкачать (873,83 Кб)
Каталог серии SR-QСкачать (870,08 Кб)
Каталог серии SR-QСкачать (841,95 Кб)
Технические данные: SD-20Скачать (959,83 Кб)
Технические данные: SD-20Скачать (52,82 Кб)
Технические данные: SD-20Скачать (53,71 Кб)
Технические данные: SD-20Скачать (51,95 Кб)
Технические данные: SR-150Скачать (54,48 Кб)
Технические данные: SR-150Скачать (52,70 Кб)
Технические данные: SR-150Скачать (52,72 Кб)
Технические данные: SR-150Скачать (53,63 Кб)
Технические данные: SR-150Скачать (52,10 Кб)
Технические данные: SR-Q50Скачать (53,28 Кб)
Технические данные: SR-Q50Скачать (53,24 Кб)
Технические данные: SR-Q50Скачать (53,80 Кб)
Технические данные: SR-Q50Скачать (53,29 Кб)
Технические данные: SR-Q50Скачать (37,69 Кб)
Технические данные: SR-Q50Скачать (53,15 Кб)
Технические данные: SR-Q50Скачать (53,80 Кб)
Технические данные: ST-400Скачать (53,80 Кб)
Технические данные: ST-400Скачать (52,07 Кб)
Технические данные: ST-400Скачать (53,05 Кб)
Технические данные: ST-400Скачать (52,57 Кб)
Технические данные: ST-400Скачать (51,99 Кб)
Технические данные: ST-400+SlitСкачать (55,01 Кб)
Технические данные: ST-400+SlitСкачать (52,97 Кб)
Технические данные: ST-400+SlitСкачать (53,57 Кб)
Технические данные: ST-400+SlitСкачать (53,57 Кб)
Технические данные: ST-400+SlitСкачать (52,57 Кб)
Технические данные: ST-400+SlitСкачать (51,99 Кб)
Технические данные: BGS-S08Скачать (54,83 Кб)
Технические данные: BGS-S08Скачать (85,66 Кб)
Технические данные: BGS-S08Скачать (52,85 Кб)
Технические данные: BGS-S08Скачать (52,67 Кб)
Технические данные: BGS-S08Скачать (52,79 Кб)
Технические данные: BGS-S08Скачать (77,53 Кб)
Технические данные: BGS-S08Скачать (53,72 Кб)
Технические данные: BGS-S08Скачать (52,34 Кб)
Чертежи серии SR-QСкачать (1000,54 Кб)
