Серия D2SA
  • Цифровой усилитель с модульной лазерной оптикой.
  • Два независимых выхода, высокая скорость отклика до 60 мкс.
  • Макс. диапазон детектирования 70 м с источником излучения с коаксиальным лучом (отражательный тип).

Описание

Применения

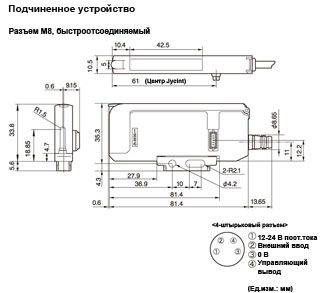

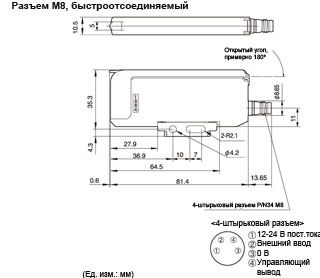

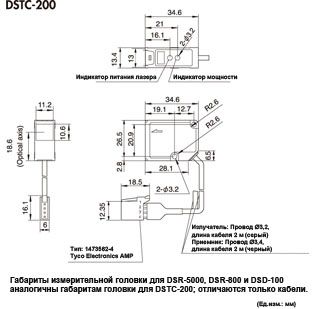

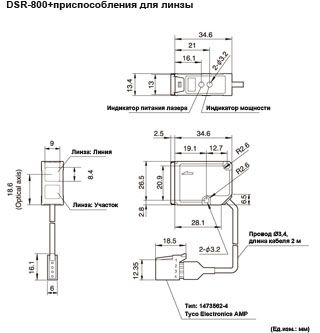

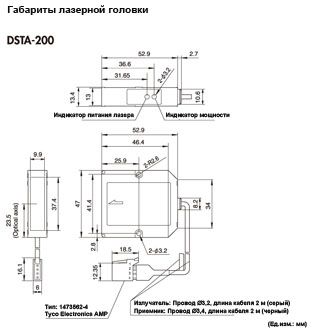

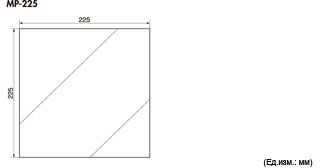

Размеры

Характеристики

Файлы

Усилитель

  • Подключаемый усилитель (главный: D2SA-M, подчиненный: D2SA-S) может подключаться параллельно для предотвращения взаимных помех, а также для передачи настроек.
  • Можно подключить максимум 30 усилителей. (12 В- при температуре окружающей среды 40℃ или менее)

2 типа усилителей (автономный или сетевой)

  • Сетевой тип удобен при использовании нескольких усилителей D2SA параллельно.
  • Можно подключить 8 усилителей, если температура окружающей среды не превышает 50oC.
  • Можно подключить вместе 30 усилителей, если температура окружающей среды не превышает 40oC.
  • Подключаемые усилители имеют функцию предотвращения перекрестных помех для 4 усилителей.
  • Усилители серии D2SA можно подключать к оптоволоконным усилителям Optex-FA серии D2RF.

Программируемый внешний вход

Внешний вход можно запрограммировать для работы в одном из следующих режимов.

  • Дистанционная настройка
  • Синхронизация сигнального входа
  • Выключение лазера
  • Сброс счетчика

2 независимых выхода и аналоговый выход

  • В моделях 2CH имеется два цифровых выхода для контроля сигнализации включения/выключения, а также аналоговый выход 4~20 мА.
  • Внешний вход можно настроить для необходимого режима работы.

Двойной цифровой дисплей

  • Одновременное отображение порогового значения и уровня отраженного света, удобная настройка чувствительности.
  • Двойной цифровой дисплей

Время отклика

  • Возможность выбора диапазона чувствительности и времени отклика на основе вашего приложения.
  • Время отклика

Режим счетчика

  • Выход активируется, когда значение счетчика достигает заданного числа.
  • Это значение можно настроить дистанционно.

Функция простого подключения e-con

  • Простое защелкивание для подключения к усилителям. Все головки датчиков подключаются к любому усилителю с помощью разъемов типа e-con.
  • Функция простого подключения e-con

Герметичность категории IP67

  • Все головки датчиков серии DS имеют категорию защиты IP67, а также жесткий корпус.
  • Герметичность категории IP67

Схема соединений: (N = NPN, P=PNP)

  • Схема соединений: (N = NPN, P=PNP)

Выбор 6 удобных функций настройки для любого приложения.

Одноточечная настройка

  • Используйте этот режим настройки при отсутствии объекта детектирования.
  • Установить пороговое значение так, чтобы датчик не детектировал фон.

Двухточечная настройка

  • Это основной метод настройки диффузного отражательного датчика серии DSD-100.
  • Сначала выполнить настройку с объектом детектирования, а затем настройку фона.
  • Пороговое значение устанавливается между значением цели и фона.

Настройка детектирования прозрачного объекта

  • Этот режим предназначен только для отражательных датчиков серии DSR-800.
  • Выполнить настройку без объекта детектирования, чтобы датчик был настроен на максимальную чувствительность. Датчик серии DSR-800 может легко детектировать прозрачную пленку, бутылки, стекло и т.д.

Автоматическая настройка

  • В этом режиме нет необходимости останавливать конвейер.
  • Можно выполнить настройку датчика при прохождении продукции по конвейеру.

Настройка зоны

  • Выбор зоны детектирования.
  • С помощью кнопок вверх/вниз выберите зону в пределах +/- 10%.
  • После настройки, эта зона может быть увеличена или уменьшена.

Настройка оценки размеров

  • Эта функция имеется в головках датчиков серии DSTA-200 с широким лучом.
  • Функция используется для оценки размеров (ширины) объектов в пределах +/- 10% заданного значения.
  • Даже если положение объекта меняется, датчик может его распознать, функция работает фактически как функция настройки зоны.

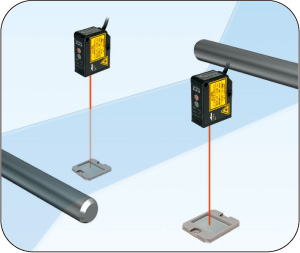

Детектирование краев прозрачной пленки

Детектирование краев прозрачной пленки

Отражательные датчики серии DSR могут устанавливаться и использоваться для детектирования краев прозрачной пленки.

Детектирование прозрачных пакетов

Детектирование прозрачных пакетов

Эта функция возможна при использовании отражательных датчиков с линзой BL-W130L-1 для формирования линейного луча.

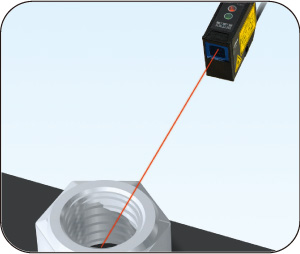

Проверка наличия резьбы

Проверка наличия резьбы

Проверка наличия резьбы возможна при использовании диффузного типа датчика.

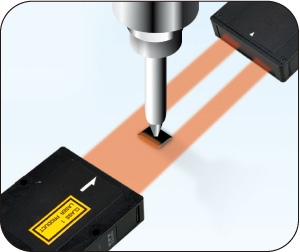

Определение наличия кристаллов ИС на вакуумной захватной головке

Определение наличия небольших кристаллов ИС на вакуумной захватной головке

Стабильное детектирование небольших кристаллов ИС на вакуумной захватной головке с использованием датчика DSTA-200.












Технические характеристики датчиков с выходом 1CH

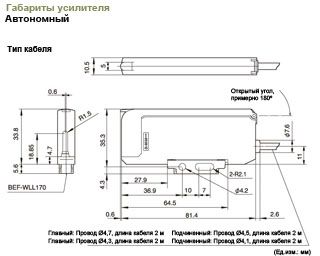

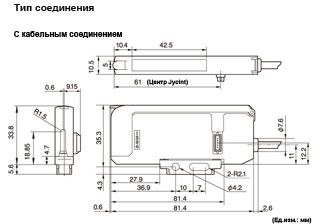

Модель Автономный тип Сетевой тип
Главный датчик Вспомогательный датчик
Кабель NPN D2SA-MN3S D2SA-MN3 D2SA-SN1
PNP D2SA-MP3S D2SA-MP3 D2SA-SP1
Разъем M8 NPN D2SA-MNS-M8 D2SA-MN-M8 D2SA-SN-M8
PNP D2SA-MPS-M8 D2SA-MP-M8 D2SA-SP-M8
Время отклика Возможность выбора 60 мкс /500 мкс /2 мс (быстрый/стандартный/длительный отклик)
Внешний вход Внешний вход (*1): Выбирается один из (1) настройка (2) синхронизация (3) выключение лазера или (4) сброс счетчика (эта функция имеется только у типа M8-QD за искл. вспомогательного датчика типа M8-DQ)
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс., остаточное напряжение макс. 1,8 В
Аналоговый выход Нет
Таймер Задержка включения/выключения/один луч/без задержки, 1 мс - 9 с (шаг 1 мс)
Режим работы СВЕТЛО / ТЕМНО выбирается
Предотвращение перекрестных помех 4 шт. макс.
Регулировка чувствительности Настройка (возможна ручная настройка)
Светодиодный индикатор Зеленый (лазерная мощность), оранжевый (выход), красный (настройка), зеленый (активный канал)
Цифровой дисплей 8 разрядов (7 сегментов)
Потребляемая мощность 45 мА макс., 24 В-
Напряжение питания 12 - 24 В- +/- 10%, пульсация 10%
Рабочая температура/влажность (*3) От −25 до 55 ℃ (от −13 до 131 °F) / от 35 до 85% отн.вл. (без замерзания)
Температура/влажность хранения От -40 до 70 ℃ (от -40 до 158 °F) / от 35 до 85% отн.вл. (без конденсации)
Ударопрочность 50G (500 м/S2) , XYZ 3 направления
Степень защиты IEC IP50
Материалы PC

Технические характеристики датчиков с выходом 2CH

Модель Автономный тип Сетевой тип
Главный датчик Вспомогательный датчик
Кабель NPN D2SA-MNS D2SA-MN D2SA-SN
PNP D2SA-MPS D2SA-MP D2SA-SP
Разъем M8 NPN - - -
PNP - - -
Время отклика Возможность выбора 60 мкс /500 мкс /2 мс (быстрый/стандартный/длительный отклик)
Внешний вход Внешний вход (*1): Выбор: (1) настройка (2) синхронизация (3) отключение лазера или (4) сброс счетчика Управляющий выход: 2CH (2 канала), используется как управляющий выход или выход сигнализации
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс., остаточное напряжение макс. 1,8 В
Аналоговый выход 4-20 мА (*2)
Таймер Задержка включения/выключения/один луч/без задержки, 1 мс - 9 с (шаг 1 мс)
Режим работы СВЕТЛО / ТЕМНО выбирается
Предотвращение перекрестных помех 4 шт. макс.
Регулировка чувствительности Настройка (возможна ручная настройка)
Светодиодный индикатор Зеленый (лазерная мощность), оранжевый (выход), красный (настройка), зеленый (активный канал)
Цифровой дисплей 8 разрядов (7 сегментов)
Потребляемая мощность 45 мА макс., 24 В-
Напряжение питания 12 - 24 В- +/- 10%, пульсация 10%
Рабочая температура/влажность (*3) От −25 до 55 ℃ (от −13 до 131 °F) / от 35 до 85% отн.вл. (без замерзания)
Температура/влажность хранения От -40 до 70 ℃ (от -40 до 158 °F) / от 35 до 85% отн.вл. (без конденсации)
Ударопрочность 50G (500 м/S2) , XYZ 3 направления
Степень защиты IEC IP50
Материалы PC

* 1 Предустановленный режим настройки, заданный в усилителе, выполняется с помощью функции внешней настройки

* 2 Импеданс нагрузки 300 Ом макс.

* 3 До 3 взаимно подключаемых шт.До 30 шт. при температуре окружающей среды 40 ℃ (104 °F) при напряжении 12 В-.

Линейка с лазерной головкой (Класс защиты IP67. Видимый красный лазер для простоты юстировки)

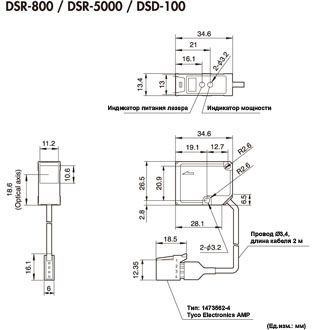

Модель   Отражение от рефлектора Диффузный тип
Кабель DSR-5000 DSR-800 DSD-100
Модели с разъемом M8 - - -
Эмиттер M8 - - -
Детектор M8 - - -
Усилитель D2SA-M / D2SA-M -M8 / D2SA-S
Источник излучения Видимый полупроводниковый лазер 650 мм
Выход макс. 3 мвт
Класс IEC / JIS Класс 2
Класс FDA Класс II
Расстояние детектирования (*1) Большое 0,5 - 50 м 8 м 1 м
Стандартное 0,3 - 35 м 5 м 0,7 м
Быстр. 0,1 - 20 м 2 м 0,25 м
Размер пятна (*2) Выбирается Прибл. 1 мм φ (расстояние: 1 м)
Точность повторяемости (*3) 0,2 мм 0,2 мм
Светодиодный индикатор Индикатор лазерного излучения: зеленый Выходной индикатор: оранжевый
Рабочая температура/влажность От -10 до +55℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Температура/влажность хранения От -25 до +70℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Освещенность в окр. среде 3000 лк (лампа накаливания) 10000 лк (солнечный свет)
Ударопрочность 10 - 55 Гц двойная амплитуда 1,5 мм 2 ч в каждом направлении X, Y и Z
Степень защиты IP67
Материал ПХ (корпус, крышка) ПММА/стекло (переднее стекло)
Вес (включая доп. элементы) (*4) 45 г

Модель   Однопроходной Однопроходной/измерительный тип
Кабель
DSTC-200
Излучатель: DSTC-D
Приемник: DSTC-200
DSTA-200
Излучатель: DSTA-D
Приемник: DSTA-200

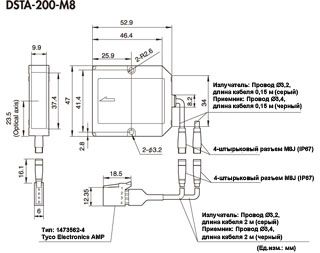

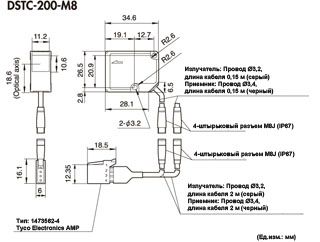

Модели с разъемом M8 DSTC-200-M8 DSTA-200-M8
Излучатель M8 DSTC-S DSTA-S
Детектор M8 DSTC-R DSTA-R
Усилитель D2SA-M / D2SA-M -M8 / D2SA-S
Источник излучения Видимый полупроводниковый лазер 650 мм
Выход макс. 390 Вт
Класс IEC / JIS Класс 1
Класс FDA Класс II
Расстояние детектирования (*1) Большое 2 м Режим измерения длины: 0,5 м (только для большого и стандартного расстояния)
Стандартное
Быстр.
Размер пятна (*2) Прибл. 2 мм φ (расстояние: 2 м) Прибл. 30 x 2,5 мм (расстояние: 2 м)
Точность повторяемости (*3) 0,2 мм 0,3 мм
Светодиодный индикатор Индикатор лазерного излучения: зеленый Выходной индикатор: оранжевый
Рабочая температура/влажность От -10 до +55℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Температура/влажность хранения От -25 до +70℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Освещенность в окр. среде 3000 лк (лампа накаливания) 10000 лк (солнечный свет)
Ударопрочность 10 - 55 Гц двойная амплитуда 1,5 мм 2 ч в каждом направлении X, Y и Z
Степень защиты IP67
Материал ПХ (корпус, крышка) ПММА/стекло (переднее стекло)
Вес (включая доп. элементы) (*4) 90 г 115 г

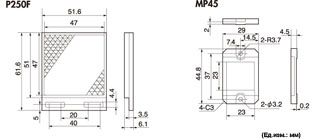

* 1 DSD-100: С белой бумагой (90 %) размером 200 x 200 мм DSR-800: С отражателем MP-45 (дополнительно)

2 Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна. На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.

* 3 Прямой угол к оси детектирования.

* 4 Вес датчиков DSTC-200 и DSTA-200 включает вес излучателя и приемника. Для модели M8-QD можно заменять только излучатель и детектор.

Руководство по эксплуатации серии D2SAСкачать (1,04 Мб)
Руководство по эксплуатации серии D2SAСкачать (1,18 Мб)
Руководство по эксплуатации серии D2SAСкачать (1,10 Мб)
Каталог серии D2SAСкачать (4,25 Мб)
Каталог серии D2SAСкачать (7,63 Мб)
Технические данные: DSD-100Скачать (41,35 Кб)
Технические данные: DSD-100Скачать (39,96 Кб)
Технические данные: DSD-100Скачать (39,98 Кб)
Технические данные: DSD-100Скачать (40,01 Кб)
Технические данные: DSD-100Скачать (44,65 Кб)
Технические данные: DSD-100Скачать (36,40 Кб)
Технические данные: DSD-100Скачать (32,10 Кб)
Технические данные: DSR-800Скачать (41,26 Кб)
Технические данные: DSR-800Скачать (41,02 Кб)
Технические данные: DSR-800Скачать (41,30 Кб)
Технические данные: DSR-800Скачать (35,89 Кб)
Технические данные: DSR-800Скачать (42,83 Кб)
Технические данные: DSR-800Скачать (36,09 Кб)
Технические данные: DSR-800Скачать (30,88 Кб)
Технические данные: DSR-800 +BL-W130L-1Скачать (37,17 Кб)
Технические данные: DSR-800 +BL-W130L-1Скачать (37,85 Кб)
Технические данные: DSR-800 +BL-W130L-1Скачать (38,13 Кб)
Технические данные: DSR-800 +BL-W130L-1Скачать (39,47 Кб)
Технические данные: DSTA-200Скачать (40,88 Кб)
Технические данные: DSTA-200Скачать (33,02 Кб)
Технические данные: DSTA-200Скачать (39,14 Кб)
Технические данные: DSTA-200Скачать (38,64 Кб)
Технические данные: DSTA-200Скачать (32,98 Кб)
Технические данные: DSTC-200Скачать (41,05 Кб)
Технические данные: DSTC-200Скачать (33,21 Кб)
Технические данные: DSTC-200Скачать (39,66 Кб)
Технические данные: DSTC-200Скачать (38,60 Кб)
Технические данные: DSTC-200Скачать (29,81 Кб)
Технические данные: DSR-5000Скачать (40,73 Кб)
Технические данные: DSR-5000Скачать (44,97 Кб)
Технические данные: DSR-5000Скачать (40,99 Кб)
Технические данные: DSR-5000Скачать (40,56 Кб)
Технические данные: DSR-5000Скачать (47,73 Кб)
Технические данные: DSR-5000Скачать (43,87 Кб)
Технические данные: DSR-5000Скачать (36,92 Кб)
Чертежи серии D2SAСкачать (11,78 Мб)
