Серия Z3

  • Экономичные и компактные фотоэлектрические датчики.
  • Низкая потребляемая мощность 15~25мА макс.
  • Датчик "на просвет" с большим рабочим расстоянием 25 м.
  • Значительно уменьшенная мертвая зона.
  • Индикаторы, четко видимые из любого направления.

Серия Z3

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

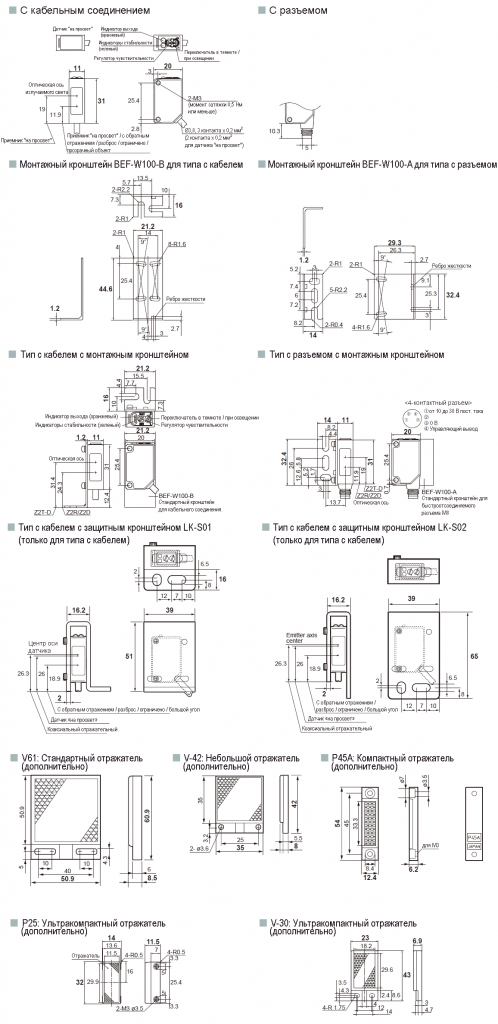

Размеры

Характеристики

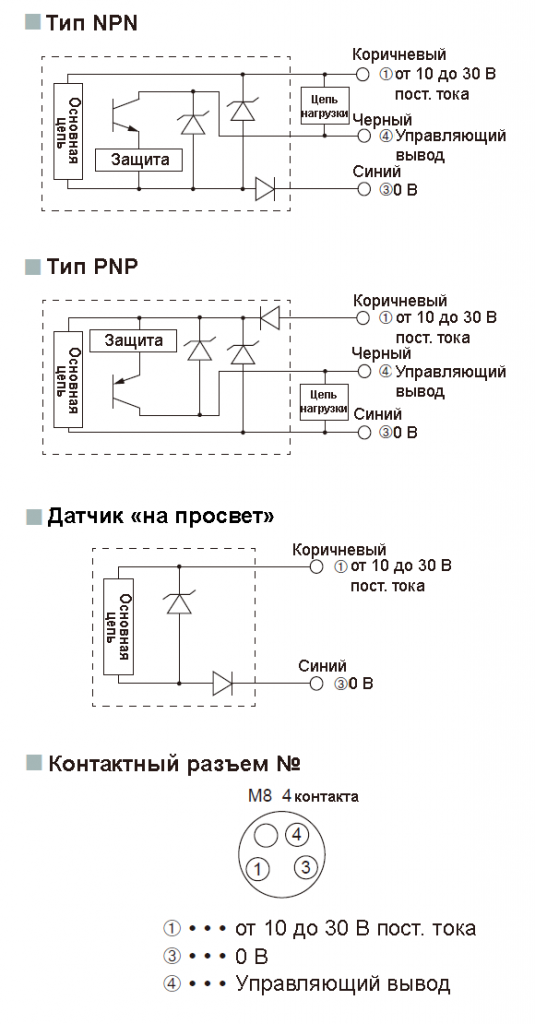

Схемы

Файлы

Высокомощный светодиод обеспечивает стабильность детектирования

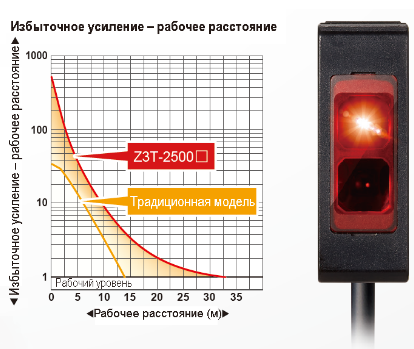

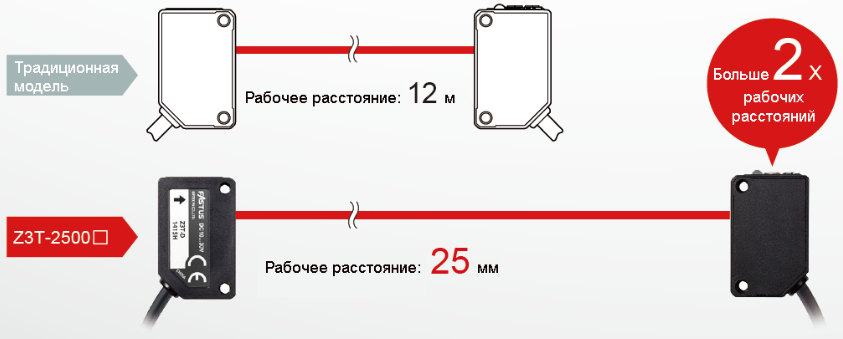

Рабочее расстояние датчика серии Z3 с лучом проходящего типа составляет 25 м - самое большое в его классе. Высокая мощность обеспечивает значительное увеличение коэффициента усиления, за счет чего на датчик не влияют помехи от пыли или других мелких частиц.

Кроме того:

- Простая регулировка оптической оси благодаря большому размеру пятна и хорошей его видимости.

- Светодиод с четырьмя элементами позволяет снизить деградацию луча при долгосрочном использовании.

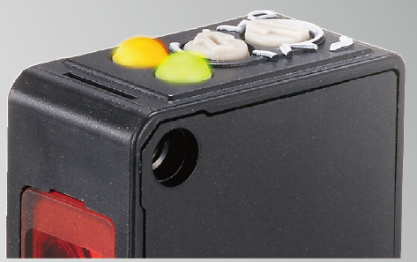

Индикаторы состояния вывода и стабильности ярче, чем в стандартных моделях, и лучше видимы из любого направления.


Значительно уменьшенная мертвая зона

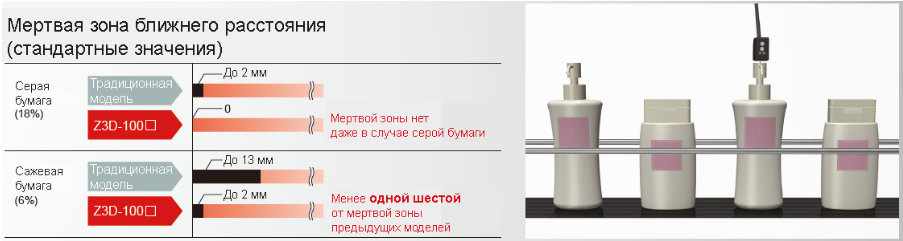

Светоотражающий с рассеиванием тип оснащен оптимизированной системой оптического приемника, за счет которой мертвая зона перед линзой успешно минимизируется. Это облегчает детектирование деталей с низкой отражательной способностью, которые проходят вблизи датчика, даже на конвейере с деталями разной высоты.


Для обработки материалов (Z3R-400)


Детектирование или подсчет коробок в технологическом процессе. Установка светоотражающего датчика с рассеиванием Z3R-400 проста - вам нужно только установить отражатель с противоположной стороны; датчик сам по себе очень компактный.

Для детектирования прозрачных объектов (Z3R-Q200)

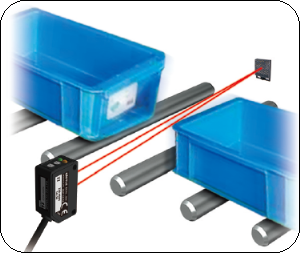

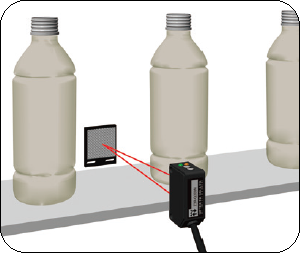

Детектирование пластиковых бутылок на конвейере (светоотражающий датчик с рассеиванием для детектирования прозрачных объектов)

Для детектирования объектов на конвейерах (Z3T-2500)

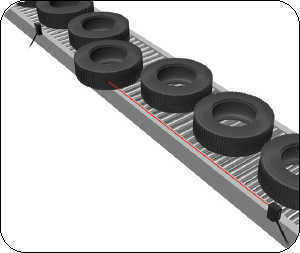

Детектирование покрышек, выступающих с конвейеров (датчик "на просвет")

Для детектирования больших объектов на конвейерах (Z3T-2500)

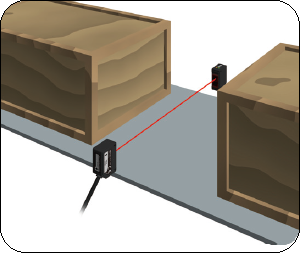

Детектирование больших упакованных изделий на конвейере (датчик "на просвет")

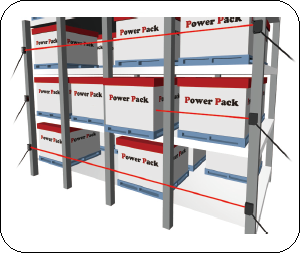

Для детектирования коробок (Z3T-2500)


Детектирование коробок, выступающих с полок (датчик "на просвет")

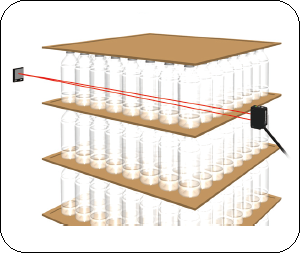

Для детектирования пластиковых бутылок (Z3R-200)


Детектирование пластиковых бутылок на паллетах (светоотражающий датчик с рассеиванием для детектирования прозрачных объектов)

Модель/тип Датчик "на просвет" С обратным отражением Светоотражающий с рассеиванием Для детектирования прозрачных объектов Ограниченное отражение
NPN С кабельным соединением Z3T-2500N Z3R-400N Z3D-100N Z3R-Q200N Z3D-L09N
Разъем Z3T-2500CN4 Z3R-400CN4 Z3D-100CN4 Z3R-Q200CN4 Z3D-L09CN4
PNP С кабельным соединением Z3T-2500P Z3R-400P Z3D-100P Z3R-Q200P Z3D-L09P
Разъем Z3T-2500CP4 Z3R-400CP4 Z3D-100CP4 Z3R-Q200CP4 Z3D-L09CP4
Рабочее расстояние 25 м От 0,01 до 4 м *1 От 0 до 1 м *2 От 0,01 до 2 м *1 От 10 до 90 м *3
Источник освещения Красный светодиод с четырьмя элементами, длина волны 632 нм
Размер точки 1800 мм на расст. 25 м 280 мм на расст. 4 м75 мм на расст. 1 м140 мм на расст. 2 м8 мм на расст. 90 мм
Время отклика 0,5 мс или меньше
Гистерезис --- 20% макс.---10% макс.
Регулировка чувствительности 1-оборотный регулятор
Индикаторы Дисплей состояния выхода: оранжевый светодиод, дисплей стабильности: зеленый светодиод (эмиттер луча проходящего типа не имеет индикаторов)
Управляющий вывод Открытый коллектор типа NPN или PNP, макс. 100 мА макс. / 30 В пост. тока, остаточное напряжение = макс. 1,8 В
Режим работы СВЕТЛО / ТЕМНО выбирается путем переключения
Соединения Кабель: длина кабеля 2 м x 3,8 мм в диаметре / Разъем: 4-штырьковый разъем M8
Напряжение источника питания От 10 до 30 В пост. Тока, включая пульсацию (P-P) 10%
Потребляемый токЭмиттер: 20 мА макс.20 мА макс.25 мA макс.20 мA макс.
Приемник: 15 мА макс.
Рабочая температура / влажность От -25 до +55 град. C (без замерзания) / от 35 до 85% RH (без конденсации)
Устойчивость к вибрации От 10 до 55 Гц; двойная амплитуда 1,5 мм; 2 часа в каждом из направлений по X, Y и Z
Устойчивость к ударам Прибл. 100 G (1000 м/с2), 3 раза в каждом из направлений по X, Y и Z
Рабочая освещенность Солнечный свет: 10000 лк или менее, высокочастотная лампа: 3000 лк или меньше
Степень защиты IP67
Материалы Корпус: ABS, передняя крышка: PMMA
Вес (без шнура) Прибл. 10 г
Включая аксессуары Инструкция (монтажный кронштейн и отражатель не входят в комплект)
Руководство по эксплуатацииСкачать (626,84 Кб)
КаталогСкачать (8,24 Мб)
Техническое описание серии Z3D-100Скачать (39,35 Кб)
Техническое описание серии Z3D-100Скачать (40,30 Кб)
Техническое описание серии Z3D-100Скачать (36,22 Кб)
Техническое описание серии Z3D-100Скачать (35,52 Кб)
Техническое описание серии Z3R-400Скачать (37,46 Кб)
Техническое описание серии Z3R-400Скачать (38,03 Кб)
Техническое описание серии Z3R-400Скачать (34,60 Кб)
Техническое описание серии Z3R-400Скачать (46,65 Кб)
Техническое описание серии Z3R-400Скачать (41,32 Кб)
Техническое описание серии Z3R-400Скачать (38,24 Кб)
Техническое описание серии Z3R-400Скачать (35,30 Кб)
Техническое описание серии Z3T-2500Скачать (32,97 Кб)
Техническое описание серии Z3T-2500Скачать (32,13 Кб)
Техническое описание серии Z3T-2500Скачать (41,75 Кб)
Техническое описание серии Z3T-2500Скачать (38,10 Кб)
Техническое описание серии Z3T-2500Скачать (35,50 Кб)
Техническое описание серии Z3T-2500 with Slit MaskСкачать (36,32 Кб)
Техническое описание серии Z3T-2500 с щелевой маскойСкачать (37,97 Кб)
Техническое описание серии Z3T-2500 с щелевой маскойСкачать (43,81 Кб)
Техническое описание серии Z3T-2500 с щелевой маскойСкачать (39,18 Кб)
Техническое описание серии Z3D-L09Скачать (40,12 Кб)
Техническое описание серии Z3D-L09Скачать (39,14 Кб)
Техническое описание серии Z3D-L09Скачать (32,17 Кб)
Техническое описание серии Z3R-Q200Скачать (38,07 Кб)
Техническое описание серии Z3R-Q200Скачать (38,17 Кб)
Техническое описание серии Z3R-Q200Скачать (33,11 Кб)
Техническое описание серии Z3R-Q200Скачать (38,62 Кб)
Техническое описание серии Z3R-Q200Скачать (35,56 Кб)
Техническое описание серии Z3 (Размеры)Скачать (43,68 Кб)
Техническое описание серии Z3 (Размеры)Скачать (50,31 Кб)
Техническое описание серии Z3 (Размеры)Скачать (44,39 Кб)
Техническое описание серии Z3 (Размеры)Скачать (50,09 Кб)
ЧертежиСкачать (51,92 Кб)
