Датчики расстояния

Серия TOF-DL

Ультра-компактный лазерный датчик расстояния серии TOF-DL

Легко измеряет высоту и расстояние

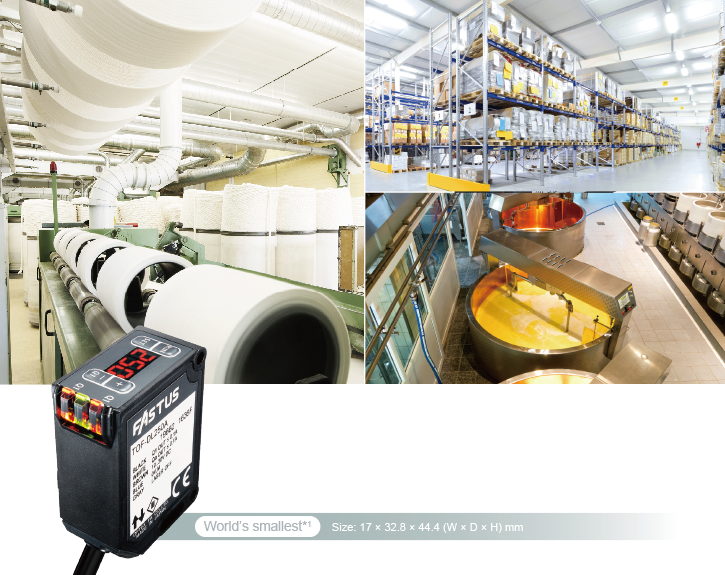

  • FASTUS TOF-DL является самым миниатюрным в мире*1 TOF-датчиком с размерами Ш17хД32,8хВ44,4 мм

  • Сверхкомпактный лазерный дальномер, способный измерять расстояния до 2,5 м

  • Удобная настройка, благодаря встроенному цифровому дисплею

  • Серия TOF-DL идеально подходит для задач управления высотой и расстоянием до объекта, таких как измерение уровня, положения и управление контуром на производственной линии.

*1 - данные на октябрь 2016г.

Серия TOF-DL

<< В раздел «Датчики расстояния »

Описание

Применения

Характеристики

Схемы

Файлы

  • Диапазон измерений от 0,25 до 2,5 м

  • Самый миниатюрный TOF-датчик в мире

  • Встроенный цифровой дисплей для простой настройки

 «Визуализируйте» расстояния с помощью компактного датчика TOF-DL.

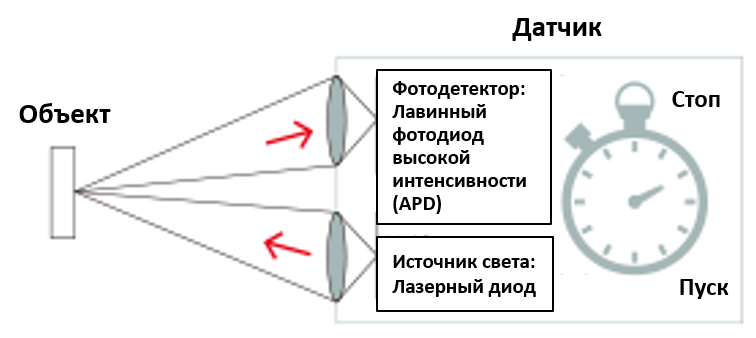

 Метод TOF (время пролета луча)

Метод TOF измеряет время, в течение которого импульсный сигнал лазера-излучателя достигает цели и возвращается, далее полученный результат преобразуется в расстояние. Обладает сильной устойчивостью к влиянию материала поверхности объекта на результаты измерений.

Фотодиод типа APD использует эффект лавины для увеличения силы сигнала фототока и позволяет быстро управлять светом.

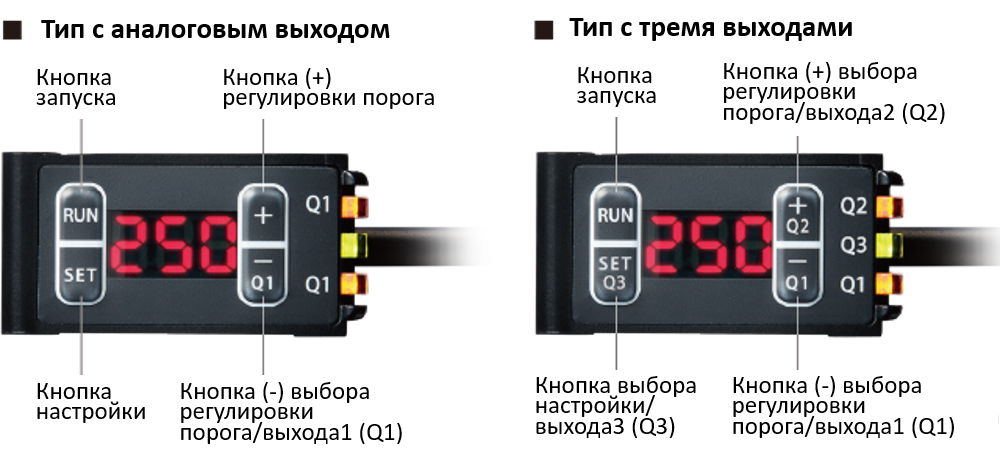

Удобный цифровой дисплей

Преимуществом серии TOF-DL наряду с ультракомпактным размером является удобный трехзначный цифровой дисплей, позволяющий сверить результаты измерения расстояния с показаниями датчика. Кроме того, наличие цифрового дисплея упрощает обучение  датчика.

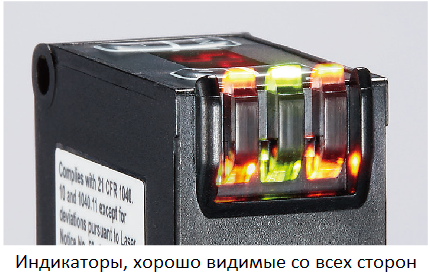

Удобные индикаторы и выход стабильного сигнала

Индикаторы серии TOF-DL обеспечивают легкую видимость под любым углом. Кроме того, пользователи могут переключать вывод 1 на выход стабилизации сигнала.

В случае стабильных измерений индикатор стабильности выходного сигнала включается (центральный индикатор = зеленый) и выключается, когда измерение невозможно (центральный индикатор = красный).

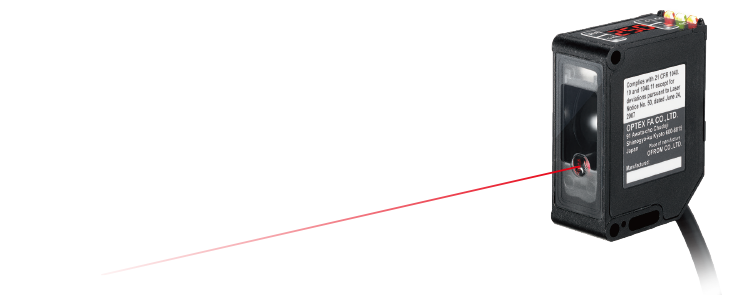

Лазерный излучатель класса 1

Лазер класса 1, используемый в серии TOF-DL, открывает дверь для дальних измерений на расстоянии до 2,5 м, не жертвуя безопасностью для глаз.

Кроме того,  хорошо видимое световое пятно облегчает выравнивание осей.

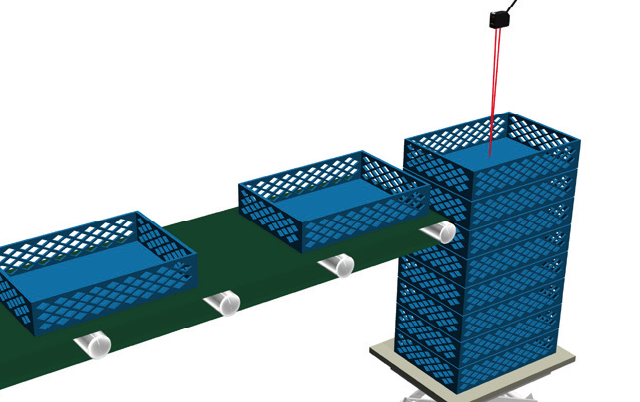

Измерение грузоподъемности подъемной платформы

Датчик Optex TOF-DL - Измерение грузоподъемности подъемной платформы

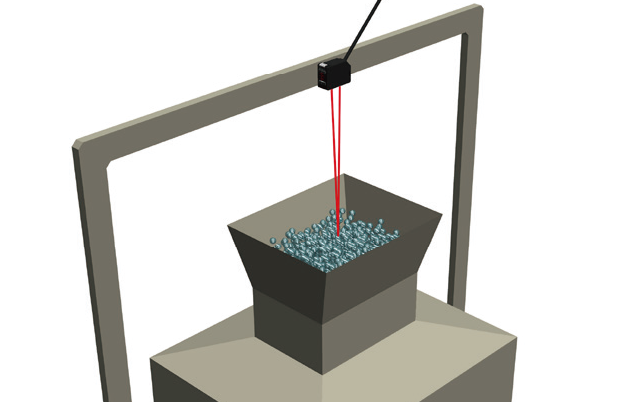

Измерение количества материала, остающегося в баке

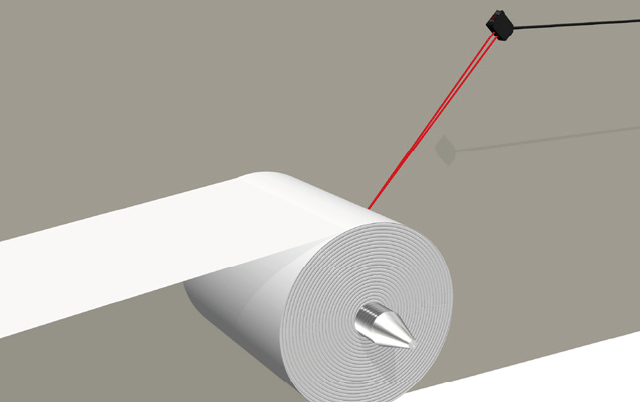

Измерение остатка нетканого материала

Датчик Optex FA TOF-DL - Измерение остатка нетканого материала

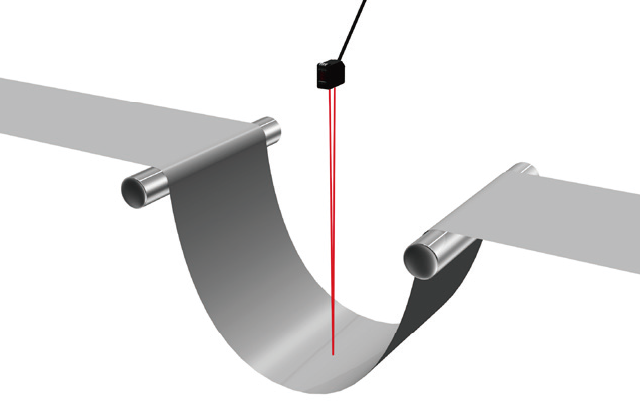

Управление контуром листового материала

Датчик Optex FA TOF-DL- Управление контуром листового материала

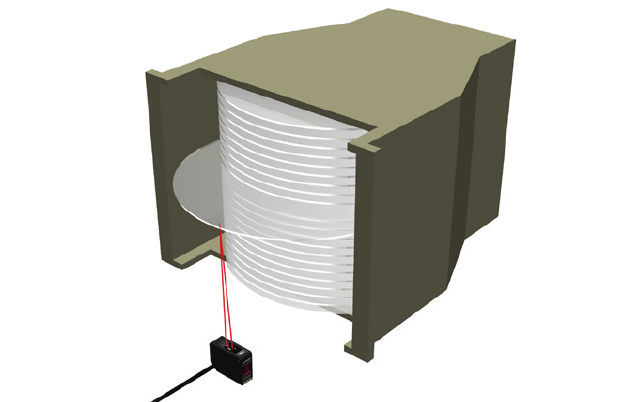

Обнаружение выступов вафельных отверстий в кассетах

Датчик Optex FA TOF-DL- Обнаружение выступов вафельных отверстий в кассетах

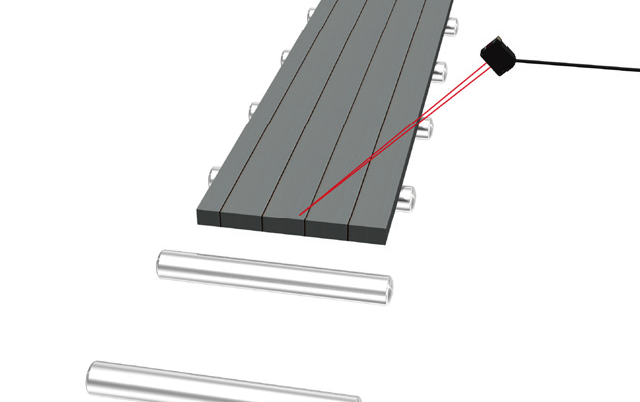

Детектирование строительных материалов на больших расстояниях

Датчик Optex FA TOF-DL - Детектирование строительных материалов на больших расстояниях

Модельный ряд / Технические характеристики


Тип

Диапазон измерений

Класс лазера
(JIS/IEC/FDA)

Интерфейс

Модель
(модели с Pig tail показаны в скобках)









от 0.25 до 2.5 м



Класс 1

Аналоговый выход
Управляющий выход
Внешний выход

TOF-DL250A
(TOF-DL250AM12)

Управляющий выход × 3
Внешний выход

TOF-DL250T
(TOF-DL250TM12)

Спецификация

Тип

Тип с аналоговым выходом

Тип с тремя выходами

Модель*1

с  кабелем

TOF-DL250A

TOF-DL250T

Pig Tale (монтажный шнур)

TOF-DL250AM12

TOF-DL250TM12

Диапазон измерений*2

0.25  -  2.5 м

Источник света

Средн./Длина волны

Красный лазерный диод (длина волны: 650 нм)

Средняя производительность

390 МкВт или более

Класс лазера

Класс 1 (IEC/JIS/FDA*3)

Размер светового пятна*4

ø10 мм (на дистанции 2.5 м)

Период выборки / Время отклика

200 мкс / 0,5 мс или менее (в случае однократной скользящей средней величины)

Гистерезис

15% или менее

Регулировка чувствительности

Обучение (после обучения возможна ручная настройка )

Индикаторы

Выходной индикатор  (Оранжевый),
Индикатор стабильности  / Индикатор выключения лазера:
(зеленый) / (красный) / (выкл.)

Индикатор выхода 1 (оранжевый),

Индикатор выхода 2 (оранжевый),

Индикатор выхода 3 / Индикатор стабильности /

Индикатор выключения лазера:

(Оранжевый) / (Зеленый) / (Красный) / (Выкл.)

Цифровой дисплей

7-сегментный 3-значный светодиодный дисплей (ед. изм.: см)

Внешний выход

Лазерный OFF вход/ вход для обучения (выбирается настройкой)

Управляющий выход

Количество выходов

1

3 (Выход 3 доступен при переключении внешнего входа)

Выход стабилизации

Выход 1, переключаемый на выход стабилизации (выбирается настройкой)

Тип

Открытый коллектор (NPN / PNP выбирается настройкой),

Макс. 100 мА / 30 В пост. тока, остаточное напряжение макс.1,8 В

Режим вывода

Светло /Темно (переключатель)

(Выходные данные с 1 по 3 будут установлены в одинаковый выходной режим для трехвыходного типа)

Аналоговый выход

Выходной ток

4 ... 20 мА, сопротивление нагрузки:

300 Ом или менее

Не оборудована

Выходное напряжение

0 - 10 В, Полное выходное сопротивление:

100 Ом или менее

Тип соединения

Тип кабеля: ø4,5 мм, кабель 2 м,

Тип Pig Tale: кабель с M12, 5-контактный разъем 300 мм

Схема защиты

Защита от неверной полярности подключения, защита от перегрузки по току

Номинальная мощность

Напряжение питания

12 - 30 В постоянного тока, включая пульсацию 10% (p-p) * 5

10 - 30 В постоянного тока, в том числе 10% пульсации (р-р)

Потребляемый ток

60 мА или менее * 6

Директивы

EMC

EMC Директива (2014/30/EU)

RoHS

RoHS Директива (2011/65/EU), КНР RoHS (Директива 32)

Безопасность

FDA (21 CFR 1040.10 и 1040.11 * 7)

Стандарты

EN 60947-5-7 / IEC 60825-1

EN 60947-5-2 / IEC 60825-1

Сопротивление окружающей среды

Температура / влажность окружающей среды

-10 до + 50 ° C (без замерзания) / от 35 до 85% относительной влажности (без конденсации)

Внешняя освещенность

Солнечный свет: 4000 лк или менее, Люминесцентная лампа: 3000 лк или меньше

Вибростойкость

10-55 Гц, двойная амплитуда 1,5 мм,

2 часа в каждом из направлений X,Y и Z

Ударопрочность

500 м /с2 (приблизительно 50 г), 3 раза в каждом из направлений X,Y и Z

Категория защиты

стандарт IEC, IP67

Материал

Корпус: ПК, передняя панель: PMMA

Вес (вкл. кабель)

Тип кабеля: 88 г, Тип Pig

Tale: 48 г

Входящие в комплект аксессуары

Монтажный кронштейн: BEF-WK-190, Монтажные винты (M3 × 20 мм)

Аксессуары

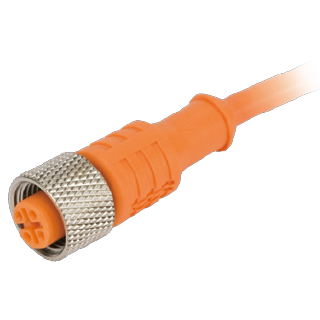

    DOL-1205-G02M (2м)

Требуется для типов Pig Tale

*Доступны варианты длины кабелей - 5 м и 10 м
* Также доступны кабели для роботов



Примечание;

*1  Под заказ может быть поставлен 4-контактный разъем M8

*2  Для черной бумаги (коэффициент отражения 6%), серой бумаги (коэффициент отражения 18%) и белой бумаги (коэффициент отражения 90%).
*3  В соответствии с положениями FDA № 50 по Laser notice, лазер классифицируется как класс 1 по стандартам IEC 60825-1: 2007 и 2014.

*4  Определяется с 1 / e2 (13,5%) от прочности центра на максимальном расстоянии обнаружения. На датчик может влиять утечка света при размерах пятна, отличных от значения по умолчанию, и при наличии объекта с высокой отражающей способностью вблизи области обнаружения.

*5  Для аналогового выхода используйте напряжение питания 12,0 В или выше, чтобы получить нормальный сигнал.
*6  Не включая ток нагрузки управляющего выхода.

*7  Исключая различия по Laser Notice № 50.

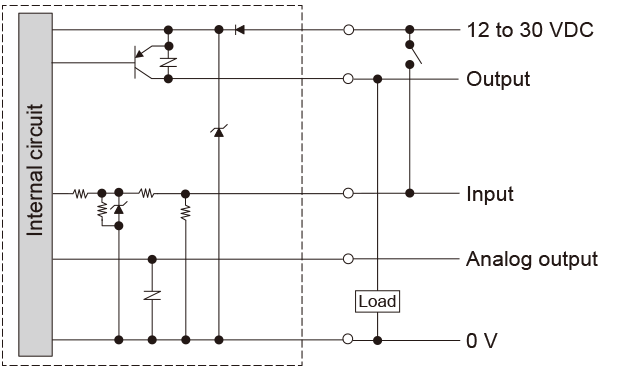

Принципиальная электрическая схема

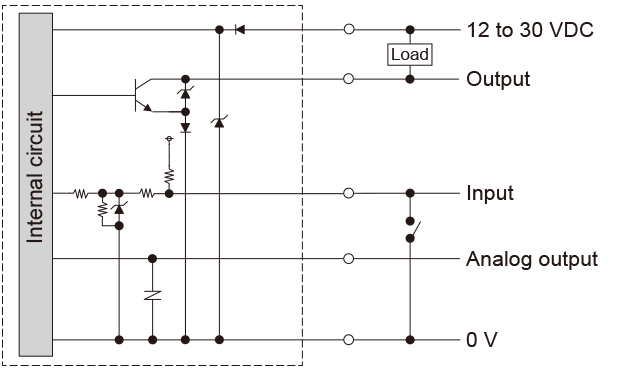

Тип c аналоговым выходом

 Установить в NPN      Установить в PNP

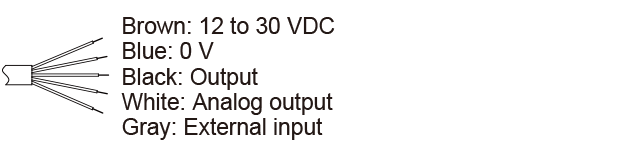

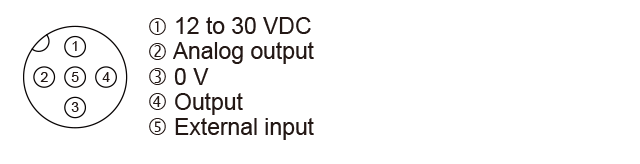

 Цвет проводки кабеля     Номера контактов Pig Tale

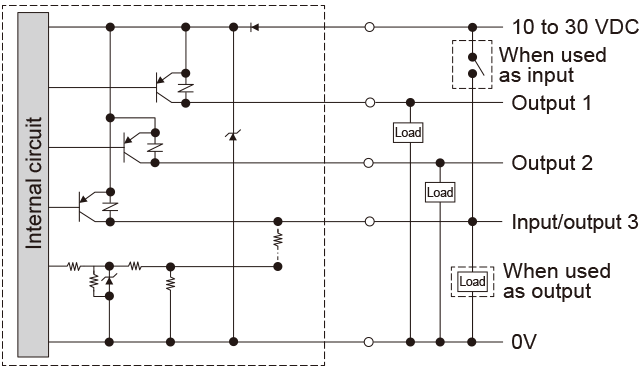

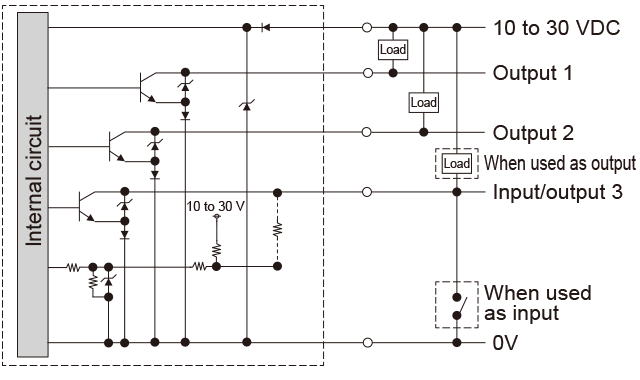

Тип c тремя выходами

 Установить в NPN      Установить в PNP

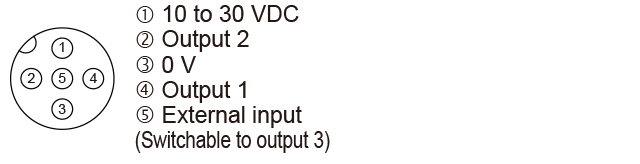

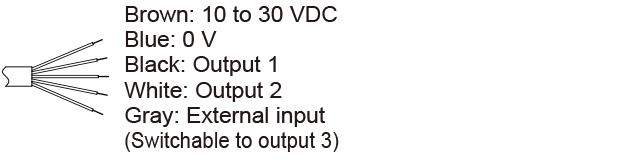

Цвет проводки кабеля       Номера контактов Pig Tale

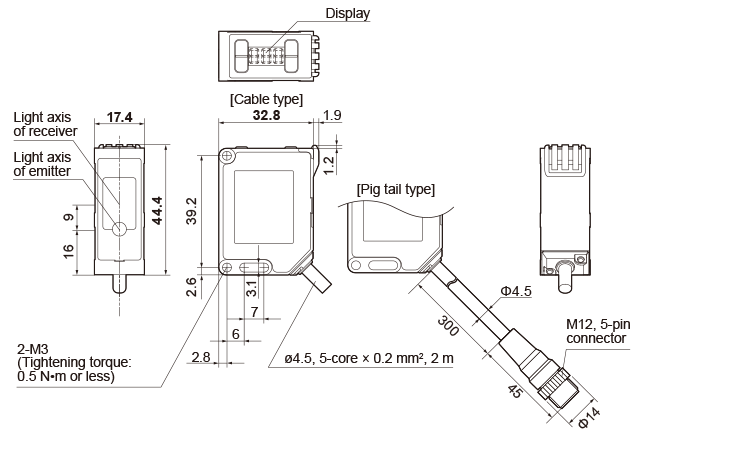

Размеры



Каталог серии TOF-DLСкачать (1,13 Мб)
ИнструкцияСкачать (1,15 Мб)
Кабели (схема)Скачать (352,95 Кб)
Разъем Pig Tale (чертеж)Скачать (376,44 Кб)
