Датчики расстояния

Серия CD22

  • Самый маленький датчик смещения в мире!
  • Инновационный размер! Помещается в любое оборудование.
  • Профессиональная производительность.
  • Точность повторений 1 мкм.

Серия CD22

<< В раздел «Датчики расстояния »

Описание

Применения

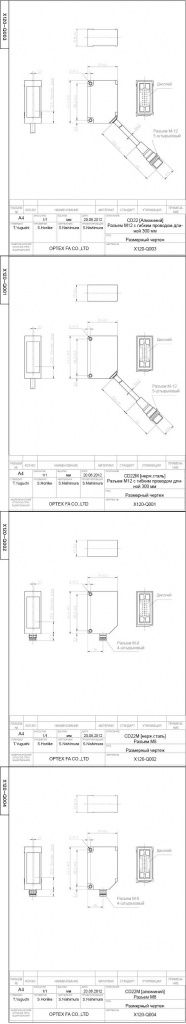

Размеры

Характеристики

Файлы

Видео

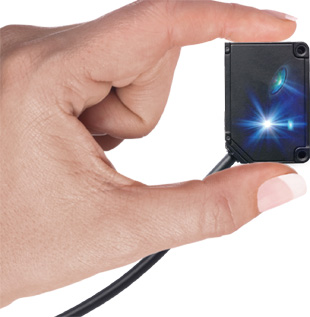

Самый маленький в мире

Самый маленький в мире

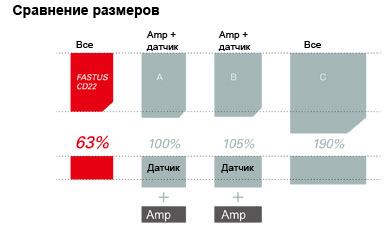

Высокопроизводительный и экономичный датчик смещения, встроенный в инновационный компактный корпус, включает в себя:

  • Специальную гибридную линзу
  • Оригинальную технологию "все в одном"
  • Высококачественный контур обратной реакции

Высокопроизводительный и экономичный датчик смещения, встроенный в инновационный компактный корпус.

Наиболее подходящее применение - установка на оборудование

  • Небольшой и легкий
  • Малый температурный дрейф
  • "Все в одном"

Наиболее подходящее применение - установка на оборудование.

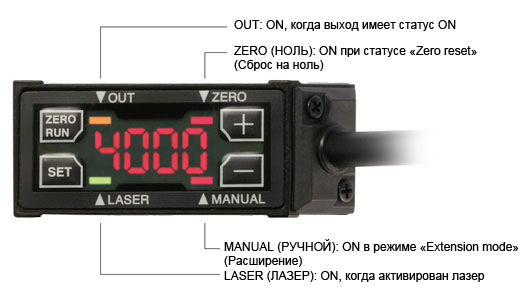

Наглядная цифровая панель

  • 4-разрядный дисплей в небольшом корпусе
  • Простая настройка с помощью 4 кнопок
  • Профессиональные функции

Наглядная цифровая панель

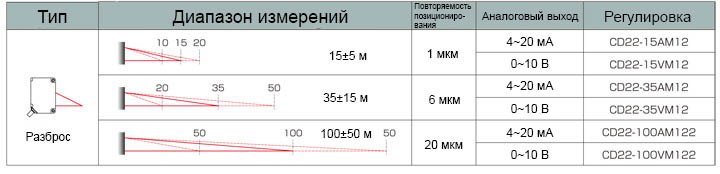

Линейка

Линейка

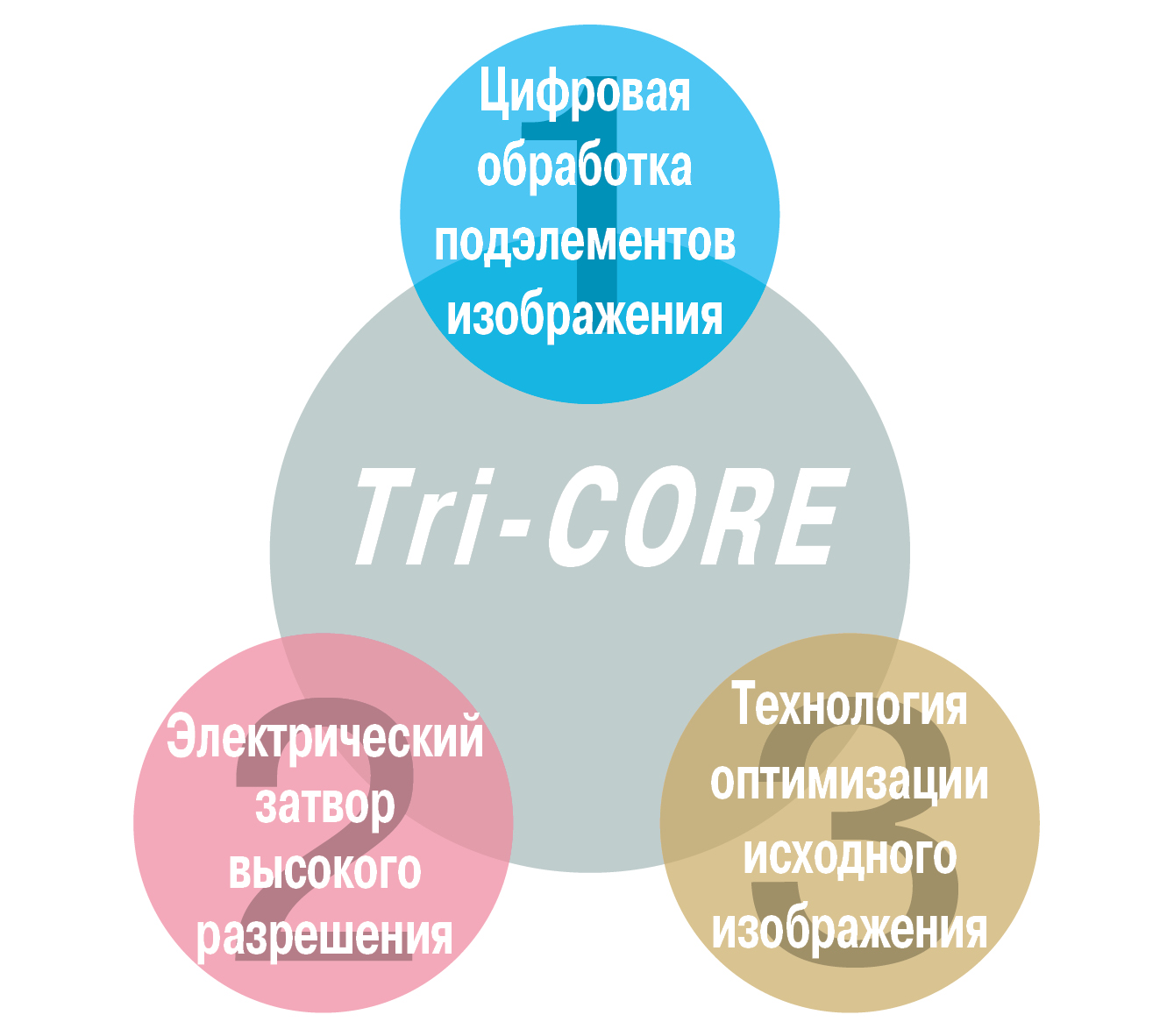

Высокая точность за счет технологии "Tri-CORE":

  • Цифровая обработка подпикселей
  • Электрический затвор высокого разрешения
  • Оригинальная технология оптимизации

Высокая точность за счет технологии

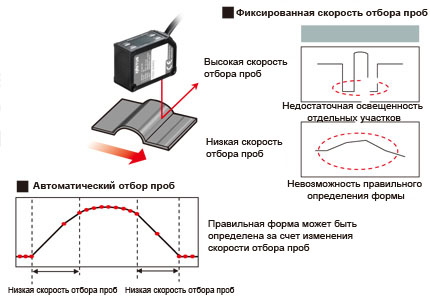

Автоматическая выборка

  • дополнительно к стандартной обратной связи, преобразование принимаемого света в мощность лазера. CD22 имеет функцию автоматической выборки, обеспечивающую стабильные измерения металлических поверхностей и черных материалов при регулировке скорости выборки.

Автоматическая выборка дополнительно к стандартной обратной связи

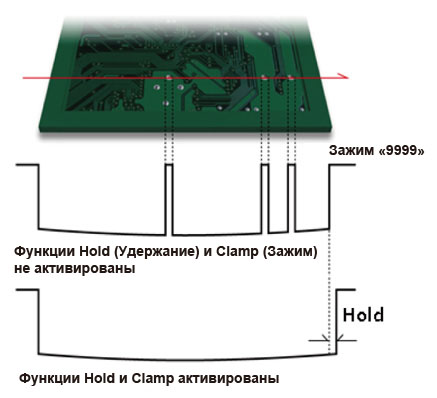

Функция "Alarm-Hold and Clamp"

  • CD22 может игнорировать небольшие отверстия на печатной плате за счет функции "Hold and Clamp". Удобно при детектировании объектов с шероховатой поверхностью.

Alarm-Hold and Clamp

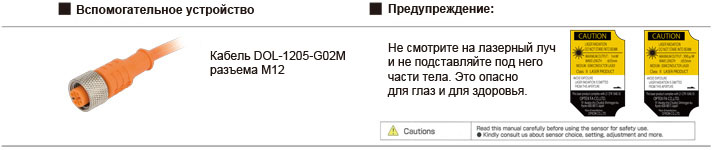

Заказные номера

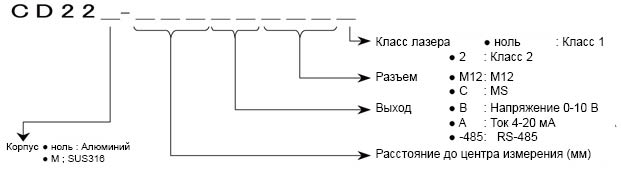

Серийные номера

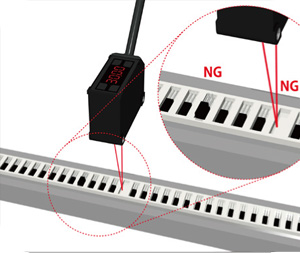

Детектирование небольших деталей

Детектирование небольших деталей

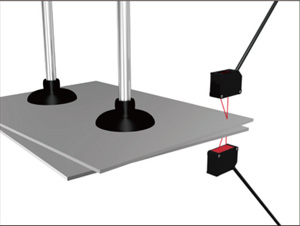

Детектирование захвата тонких двойных листов

Детектирование захвата тонких двойных листов

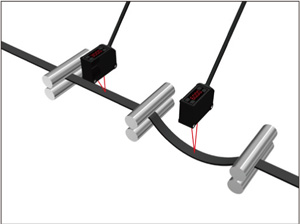

Детектирование отклонений

Детектирование отклонений

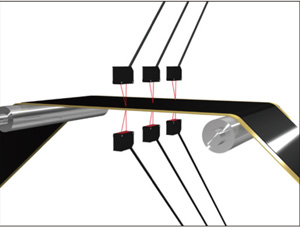

Измерение толщины тонкопленочных электродов

Измерение толщины тонкопленочных электродов

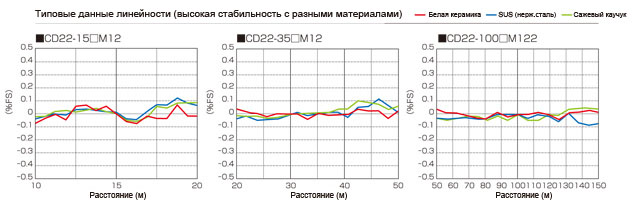

Характеристики по диапазону измерения

МодельАлюминиевый корпус CD22-15 CD22-35 CD22-100
Корпус SUS CD22М-15 CD22М-35 CD22М-100
Центр диапазона измерений 15 мм 35 мм 100 мм
Диапазон измерений ± 5 мм ± 15 мм ± 50 мм
Источник света Лазерный диод красного цвета (длина волны 655 нм)
Максимальная мощность: 390 мкВт  Максимальная мощность: 1 мВт *3
Класс лазера IEC/JIS Нулевой суффикс: CLASS 1/2: CLASS 2
FDA CLASS II
Размер точки *1 500 * 700 мкм 450 × 800 мкм 600 × 700 мкм
Линейность 0,1% F.S. 0,1% F.S. 0,1% F.S.
Повторяемость *2 1 мкм 6 мкм 20 мкм
Период отбора проб 500 мкс / 1000 мкс / 2000 мкс / 4000 мкс / AUTO
Температурный дрейф (типовое значение) ± 0,02% / S ºС F.S. ± 0,02% / S ºС F.S. ± 0,05% / S ºС F.S.
Индикатор
Лазерный индикатор: Зеленый / индикатор сброса показаний: Красный
Индикатор мощности: Оранжевый / индикатор режима: Красный
Многофункциональный (MF) вход Выключение (OFF) лазера. Обучение. Sample & Hold. Один снимок: сброс на ноль
Управляющий выход NPN/PNP max. 100 mA / 30 В пост.тока (Остаточное напряжение max. 1,8 В)
Потребляемый ток 70 mA max. включая ток аналогового выхода
Цепь защиты Защита от обратных токов, Защита от сверхтоков
Степень защиты IP67, включая соединение
Рабочая температура От 10 до 55 ºС / относительная влажность от 35 до 85%
Окружающее освещение Лампа накаливания: 3000 лк, max.
Устойчивость к вибрации От 10 до 55 Гц, двойная амплитуда 1,5 мм, X,Y,Z в течение 2 часов
Ударопрочность 500 мм/с² (примерно 50G) X,Y,Z 3 раза в каждой плоскости
Материал Корпус: Алюминий/SUS316L, Передняя линза: PPSU, Дисплей: PET
Вес Алюминиевый корпус с разъемом М12: Примерно 60 г, включая кабель длиной 300 мм с разъемом
Корпус из SUS (нерж. сталь с разъемом М12: Примерно 90 г, включая кабель длиной 300 мм с разъемом
Алюминиевый корпус с разъемом М8: Примерно 40 г
Корпус из SUS (нерж. сталь с разъемом М8: Примерно 70 г

Данные приведены при условии, что иное не указано в соответствующих документах. Температура окружающей среды 23ºС, питающее напряжение: 24 В пост.тока, период отбора проб: мкс, среднее значение: 64, расстояние измерения: середина диапазона, тестируемый объект: Белая керамика
* 1 Определено по усилию 1 е² (13,5%) в центре. Размер точки прохождения света может отличаться от указанного значения. Если объект, имеющий высокую отражающую способность поверхности, находится близко к зоне обнаружения, это может повлиять на работу датчика.
* 2 Среднее значение времени 512
* 3 Для лазера класса 2 (модель: CD22-100AM122, CD22-100VM122)

Характеристика по мощности

Номер деталиCD22-VCD22-ACD22-485
ТипВыходное напряжениеВыходной токRS-485
Диапазон значений параметров аналогового выходаОт 0 до 10 ВОт 4 до 20 мА-
Максимальное сопротивление нагрузки-300 Ω-
Выходное сопротивление100 Ω--
Электропитание18-24 В пост.тока ±10%12-24 В пост.тока
Руководство по эксплуатации серии CD22Скачать (198,49 Кб)
Руководство по эксплуатации серии CD22Скачать (196,15 Кб)
Руководство по эксплуатации серии CD22Скачать (1,16 Мб)
Руководство по эксплуатации серии CD22Скачать (714,55 Кб)
Руководство по эксплуатации серии CD22Скачать (682,17 Кб)
Руководство по эксплуатации серии CD22Скачать (11,86 Мб)
Руководство по эксплуатации серии CD22Скачать (1,24 Мб)
Руководство по эксплуатации серии CD22Скачать (30,52 Кб)
Руководство по эксплуатации серии CD22Скачать (570,75 Кб)
Руководство по эксплуатации серии CD22Скачать (265,62 Кб)
Руководство по эксплуатации серии CD22Скачать (3,06 Мб)
Руководство по эксплуатации серии CD22Скачать (1007,99 Кб)
Руководство по эксплуатации серии CD22Скачать (2,55 Мб)
Каталог серии CD22Скачать (11,29 Мб)
Каталог серии CD22Скачать (5,53 Мб)
Каталог серии CD22Скачать (7,45 Мб)
Каталог серии CD22Скачать (3,09 Мб)
Каталог серии CD22Скачать (8,66 Мб)
Каталог серии CD22Скачать (5,30 Мб)
Инструменты для серии CD22Скачать (65,24 Мб)
Инструменты для серии CD22Скачать (166,95 Кб)
Инструменты для серии CD22Скачать (300,46 Кб)
Инструменты для серии CD22Скачать (1,86 Мб)
Технические данные: CD3-100Скачать (9,85 Кб)
Технические данные: CD3-100Скачать (33,48 Кб)
Технические данные: CD3-100Скачать (52,82 Кб)
Технические данные: CD3-100Скачать (9,85 Кб)
Технические данные: CD3-100Скачать (33,48 Кб)
Технические данные: CD3-100Скачать (52,82 Кб)
Технические данные: CD3-30Скачать (9,92 Кб)
Технические данные: CD3-30Скачать (35,47 Кб)
Технические данные: CD3-30Скачать (52,82 Кб)
Технические данные: CD3-50Скачать (10,67 Кб)
Технические данные: CD3-50Скачать (34,91 Кб)
Технические данные: CD3-50Скачать (52,82 Кб)
Технические данные: CD3-80Скачать (10,42 Кб)
Технические данные: CD3-80Скачать (33,73 Кб)
Технические данные: CD3-80Скачать (52,82 Кб)
Технические данные: CD3-250Скачать (33,13 Кб)
Технические данные: CD3-250Скачать (52,82 Кб)
Технические данные: CD3CN-5SСкачать (52,17 Кб)
Технические данные: CD3CN-SСкачать (51,42 Кб)
Технические данные: CD4-30Скачать (27,23 Кб)
Технические данные: CD4-30Скачать (8,50 Кб)
Технические данные: CD4-30Скачать (8,24 Кб)
Технические данные: CD4-30Скачать (8,19 Кб)
Технические данные: CD4-30Скачать (14,12 Кб)
Технические данные: CD4-30Скачать (29,87 Кб)
Технические данные: CD4-30Скачать (23,48 Кб)
Технические данные: CD4-85Скачать (27,01 Кб)
Технические данные: CD4-85Скачать (8,30 Кб)
Технические данные: CD4-85Скачать (8,26 Кб)
Технические данные: CD4-85Скачать (8,13 Кб)
Технические данные: CD4-85Скачать (13,29 Кб)
Технические данные: CD4-85Скачать (29,32 Кб)
Технические данные: CD4-85Скачать (23,74 Кб)
Технические данные: CD4-350Скачать (28,14 Кб)
Технические данные: CD4-350Скачать (8,93 Кб)
Технические данные: CD4-350Скачать (9,07 Кб)
Технические данные: CD4-350Скачать (9,05 Кб)
Технические данные: CD4-350Скачать (8,99 Кб)
Технические данные: CD4-350Скачать (29,53 Кб)
Технические данные: CD4-350Скачать (24,30 Кб)
Технические данные: CD5-L25Скачать (14,38 Кб)
Технические данные: CD5-L25Скачать (216,34 Кб)
Технические данные: CD5-L25Скачать (16,03 Кб)
Технические данные: CD5-L25Скачать (24,27 Кб)
Технические данные: CD5-LW25Скачать (14,41 Кб)
Технические данные: CD5-LW25Скачать (215,98 Кб)
Технические данные: CD5-LW25Скачать (16,30 Кб)
Технические данные: CD5-LW25Скачать (24,27 Кб)
Технические данные: CD5-30Скачать (13,97 Кб)
Технические данные: CD5-30Скачать (216,53 Кб)
Технические данные: CD5-30Скачать (16,14 Кб)
Технические данные: CD5-30Скачать (23,70 Кб)
Технические данные: CD5-W30Скачать (14,12 Кб)
Технические данные: CD5-W30Скачать (215,97 Кб)
Технические данные: CD5-W30Скачать (15,91 Кб)
Технические данные: CD5-W30Скачать (23,79 Кб)
Технические данные: CD5-85Скачать (14,55 Кб)
Технические данные: CD5-85Скачать (216,40 Кб)
Технические данные: CD5-85Скачать (16,26 Кб)
Технические данные: CD5-85Скачать (23,85 Кб)
Технические данные: CD5-W85Скачать (14,79 Кб)
Технические данные: CD5-W85Скачать (215,11 Кб)
Технические данные: CD5-W85Скачать (16,17 Кб)
Технические данные: CD5-W85Скачать (23,90 Кб)
Технические данные: CD5-W350Скачать (15,75 Кб)
Технические данные: CD5-W350Скачать (216,08 Кб)
Технические данные: CD5-W350Скачать (16,16 Кб)
Технические данные: CD5-W350Скачать (23,98 Кб)
Технические данные: CD5-W500Скачать (15,63 Кб)
Технические данные: CD5-W500Скачать (215,21 Кб)
Технические данные: CD5-W500Скачать (16,32 Кб)
Технические данные: CD5-W500Скачать (24,08 Кб)
Технические данные: CD5-W2000Скачать (16,26 Кб)
Технические данные: CD5-W2000Скачать (228,03 Кб)
Технические данные: CD5-W2000Скачать (16,68 Кб)
Технические данные: CD5-W2000Скачать (24,58 Кб)
Технические данные: CD33-30Скачать (38,85 Кб)
Технические данные: CD33-30Скачать (162,43 Кб)
Technical Data:CD33-30Скачать (32,59 Кб)
Технические данные: CD33-30Скачать (28,39 Кб)
Технические данные: CD33-50Скачать (32,52 Кб)
Технические данные: CD33-50Скачать (162,43 Кб)
Технические данные: CD33-50Скачать (32,52 Кб)
Технические данные: CD33-50Скачать (28,65 Кб)
Технические данные: CD33-85Скачать (40,63 Кб)
Технические данные: CD33-85Скачать (162,43 Кб)
Технические данные: CD33-85Скачать (32,97 Кб)
Технические данные: CD33-85Скачать (28,67 Кб)
Технические данные: CD33-120Скачать (39,96 Кб)
Технические данные: CD33-120Скачать (162,43 Кб)
Технические данные: CD33-120Скачать (33,20 Кб)
Технические данные: CD33-120Скачать (28,28 Кб)
Технические данные: CD33-250Скачать (38,87 Кб)
Технические данные: CD33-250Скачать (162,43 Кб)
Технические данные: CD33-250Скачать (32,90 Кб)
Технические данные: CD33-250Скачать (28,19 Кб)
Технические данные: CD22Скачать (66,46 Кб)
Технические данные: CD22Скачать (71,71 Кб)
Технические данные: CD22Скачать (67,07 Кб)
Технические данные: CD22Скачать (60,67 Кб)
Технические данные: CD22Скачать (57,10 Кб)
Технические данные: CD22Скачать (67,86 Кб)
Технические данные: CD22Скачать (64,38 Кб)
Технические данные: CD22Скачать (67,67 Кб)
Технические данные: CD22Скачать (60,43 Кб)
Технические данные: CD22Скачать (43,14 Кб)
Технические данные: LSСкачать (140,93 Кб)
Чертежи для серии CD22Скачать (140,93 Кб)
Чертежи для серии CD22Скачать (387,91 Кб)
Чертежи для серии CD22Скачать (949,04 Кб)
Чертежи для серии CD22Скачать (384,23 Кб)
Чертежи для серии CD22Скачать (347,51 Кб)
Чертежи для серии CD22Скачать (263,48 Кб)
Чертежи для серии CD22Скачать (222,61 Кб)
Чертежи для серии CD22Скачать (194,16 Кб)
Представляем датчики расстояния CD22
серия CD22: Датчики расстояния – обучение режима 1 point teach
серия CD22: Датчики расстояния – измерение разницы по высоте
