Фотоэлектрические датчики

Серия V

  • Универсальный фотоэлектронный датчик 12 ... 240 В пост. тока / 24 ... 240 В перем. тока.
  • Модели с разъемом M12.
  • Релейный контакт (модели AC/DC) и транзисторный выход (модели DC).
  • Корпус для работы в жестких условиях.
  • BGS-V2000, большой диапазон детектирования (2 м) с функцией BGS.

Серия V

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

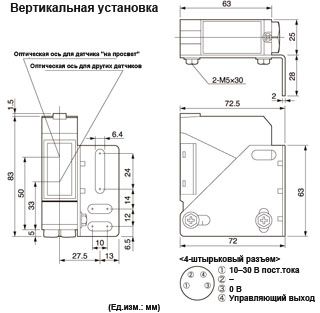

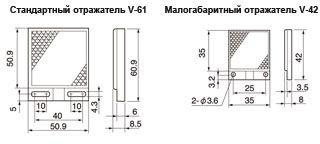

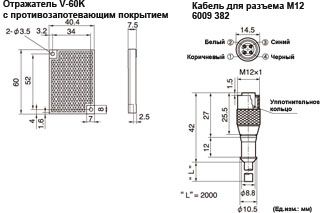

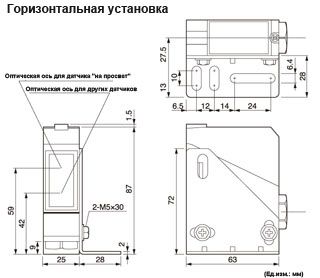

Размеры

Характеристики

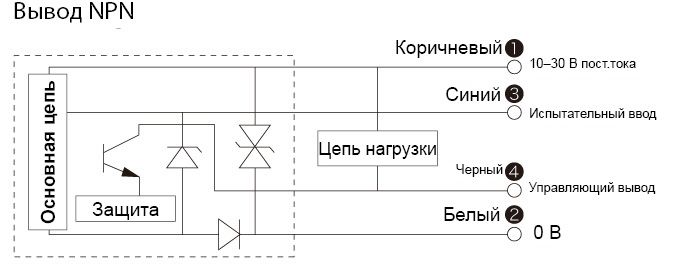

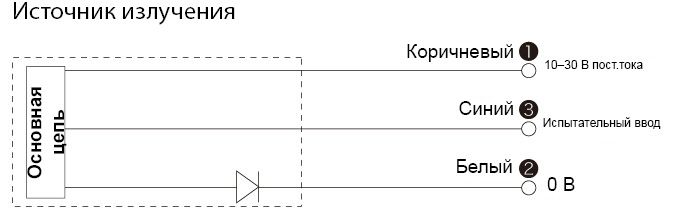

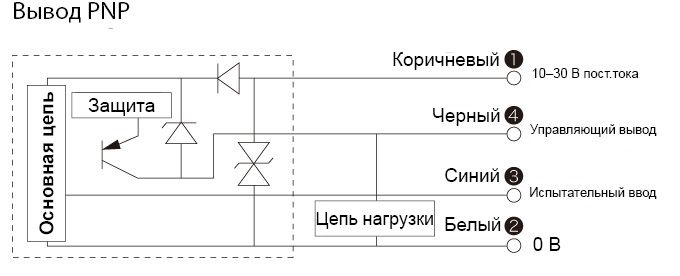

Схемы

Файлы

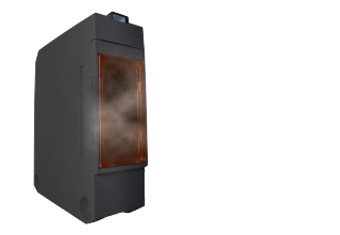

Источник излучения высокой мощности

  • Мощный светодиодный источник излучения обеспечивает стабильное детектирование даже при тумане и пыльных условиях.

Источник излучения высокой мощности

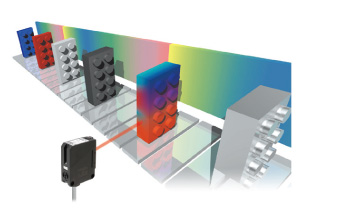

Большой диапазон детектирования BGS-V2000 (2 м) тип BGS

  • BGS-V2000, датчик BGS с диапазоном тестирования 2 м.

Большой диапазон детектирования BGS-V2000 (2 м) тип BGS

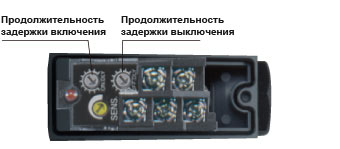

Функция таймера

  • Настройка задержки включения, выключения и времени задержки включения+выключения от 0,1 до 10 с.

Функция таймера

Может использоваться во всем мире

  • От 24 до 240 В~
  • От 12 до 240 В-.

Может использоваться во всем мире

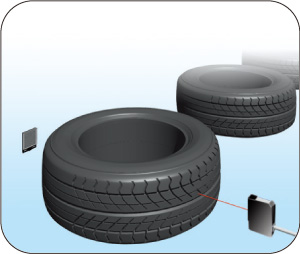

Резиновая/пластмассовая промышленность

Резиновая/пластмассовая промышленность

Стабильное детектирование объектов даже в запыленной среде за счет наличия большой линзы, даже при ее загрязнении.

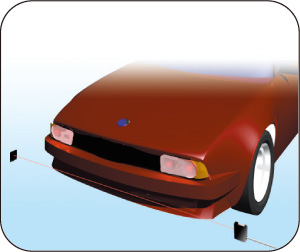

Транспортная промышленность

Транспортная промышленность

С помощью отражательных датчиков типа VR-1000 можно детектировать объекты на расстоянии до 10 м.
Детектирование автомобилей на парковке - хорошее применение для датчиков серии V, которые будут работать даже в запыленной среде за счет наличия большой линзы, даже при ее загрязнении.

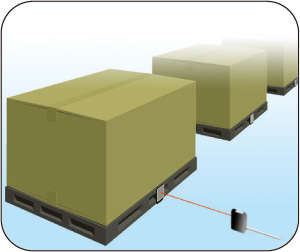

Обработка материалов

Обработка материалов

Отражательный датчик серии V стабильно работает в запыленной среде, например на складе, за счет наличия большой линзы, даже при ее загрязнении.


Модель Однопроходной Отражение от рефлектора Диффузный красный светодиод Диффузный ИК светодиод Тип BGS
Тип с релейным выходом   VT-4000 VR-1000 VD-130 VD-300 BGS-V2000
Таймер VT-4000T VR-1000T VD-130T VD-300T BGS-V2000T
Тип с транзисторным выходом NPN/PNP VT-3000N / 3000P VR-800N / 800P VD-100N / 100P VD-250N / 250P BGS-V2000N / 2000CN
Разъем VT-3000CN / 3000CP VR-800CN / 800CP VD-100CN / 100CP VD-250CN / 250CP BGS-V2000P / 2000CP
Рабочий диапазон Тип с релейным выходом 40 м 10 м 1,3 м 3 м 2 м
Тип с транзисторным выходом 30 м 8 м 1 м 2,5 м 2 м
Время отклика Тип с релейным выходом 20 мс
Тип с транзисторным выходом 1,5 мс 5 мс
Режим работы Релейный тип = СВЕТЛО фикс., тип NPN / PNP = СВЕТЛО ТЕМНО выбирается
Гистерезис нет 20% макс. 15% макс.
Источник излучения Красный ИК
Управляющий выход Норм. откр./закр. 240 В~ / 30 В-, 3 А Релейный 1C, 250 В~, 30 В-, 3 А
Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Напряжение питания 24-240 В~, 12-240 В- +/-10% пульсации
10-30 В-, включая10% пульсации
Сертификаты соответствия JIS / C4525, CE, UL
Потребляемая мощность 8,5 ВА 5 ВА
35 мА 5 мА
Кабельное соединение Клеммный отсек, кабель от φ6 до φ10
Тестовый вход Имеется в типах с транзисторным выходом
Рабочая температура От 25 до +55℃
Рабочая влажность От 35 до 85% отн. вл.
Регулировка чувствительности Однооборотный подстроечный элемент Настройка
Степень защиты IEC 144, IP67
Ударопрочность 50G, по направлениям XYZ
Материал Усиленное стекловолокно ABS (корпус), ПММА (линза) ABS (корпус), ПХ (линза), ПММА (крышка)
