Фотоэлектрические датчики

Серия Z2

  • Экономичный и компактный фотоэлектронный датчик. Низкое потребление электроэнергии 13 мА.
  • Большой диапазон детектирования - 25 м (однопроходной луч).

Серия Z2

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

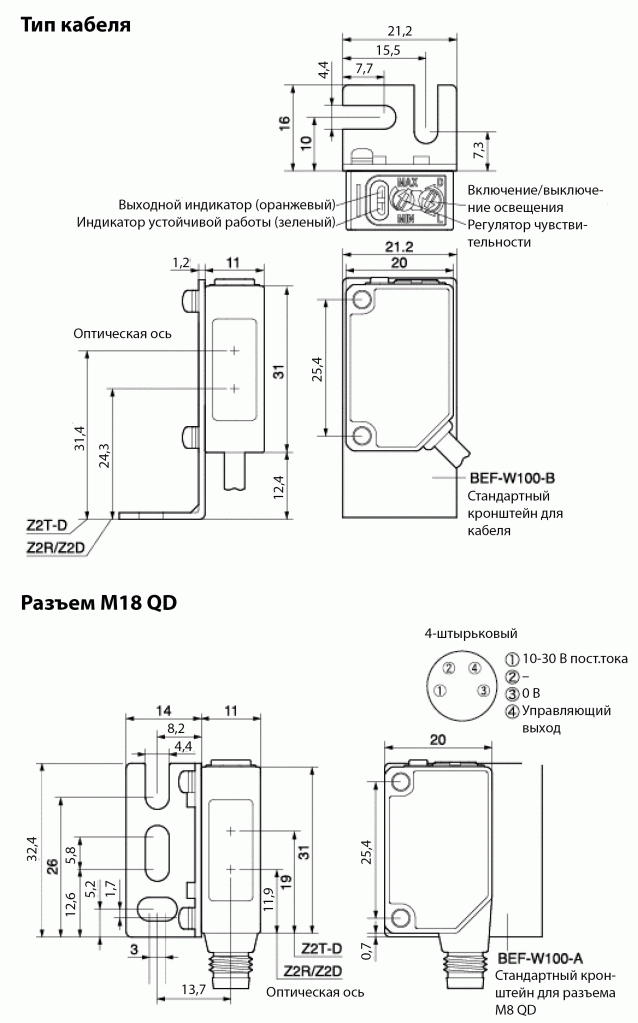

Размеры

Характеристики

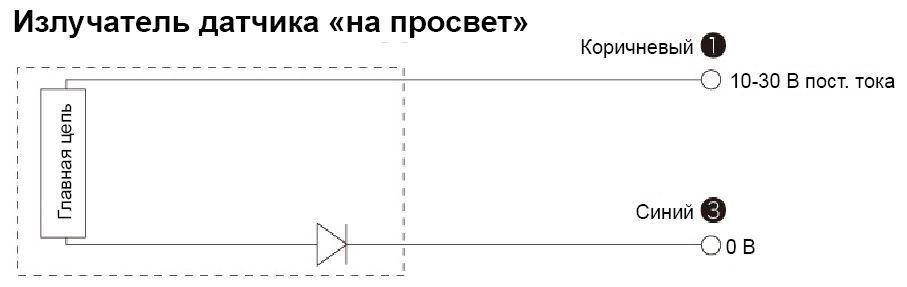

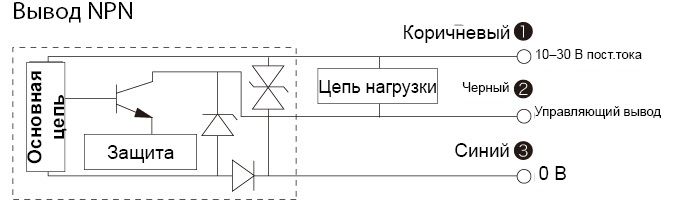

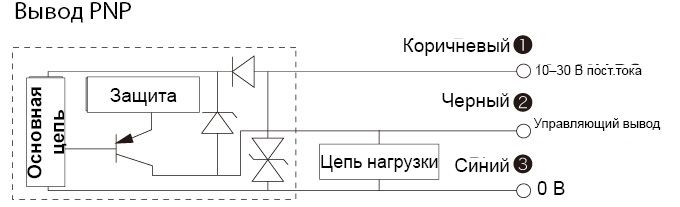

Схемы

Файлы

Класс защиты IP67

  • Можно поливать из шланга
  • Герметичность протестирована в соответствии с категорией IP67.

Класс защиты IP67

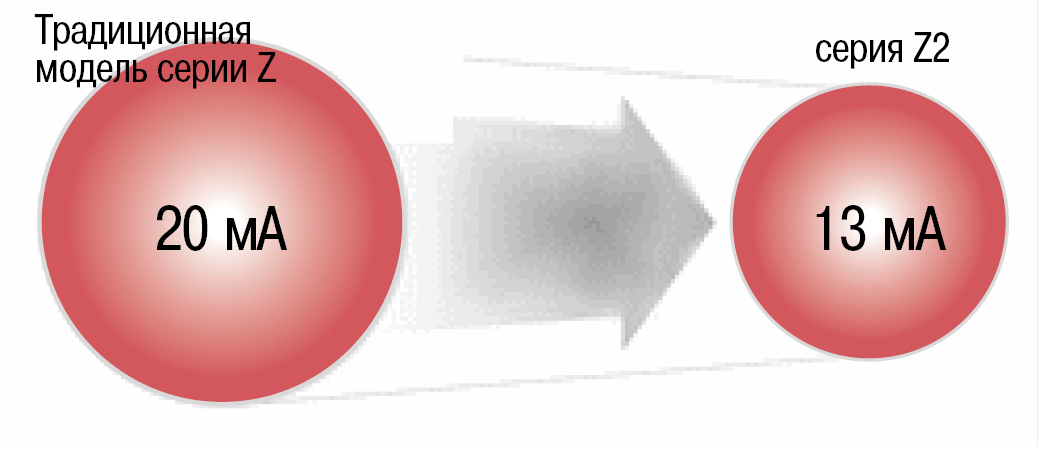

Крайне низкое потребление электроэнергии

  • Новые электрические контуры обеспечивают крайне низкое потребление электроэнергии.
  • На 35% меньше по сравнению со стандартными датчиками серии Z.

Крайне низкое потребление электроэнергии

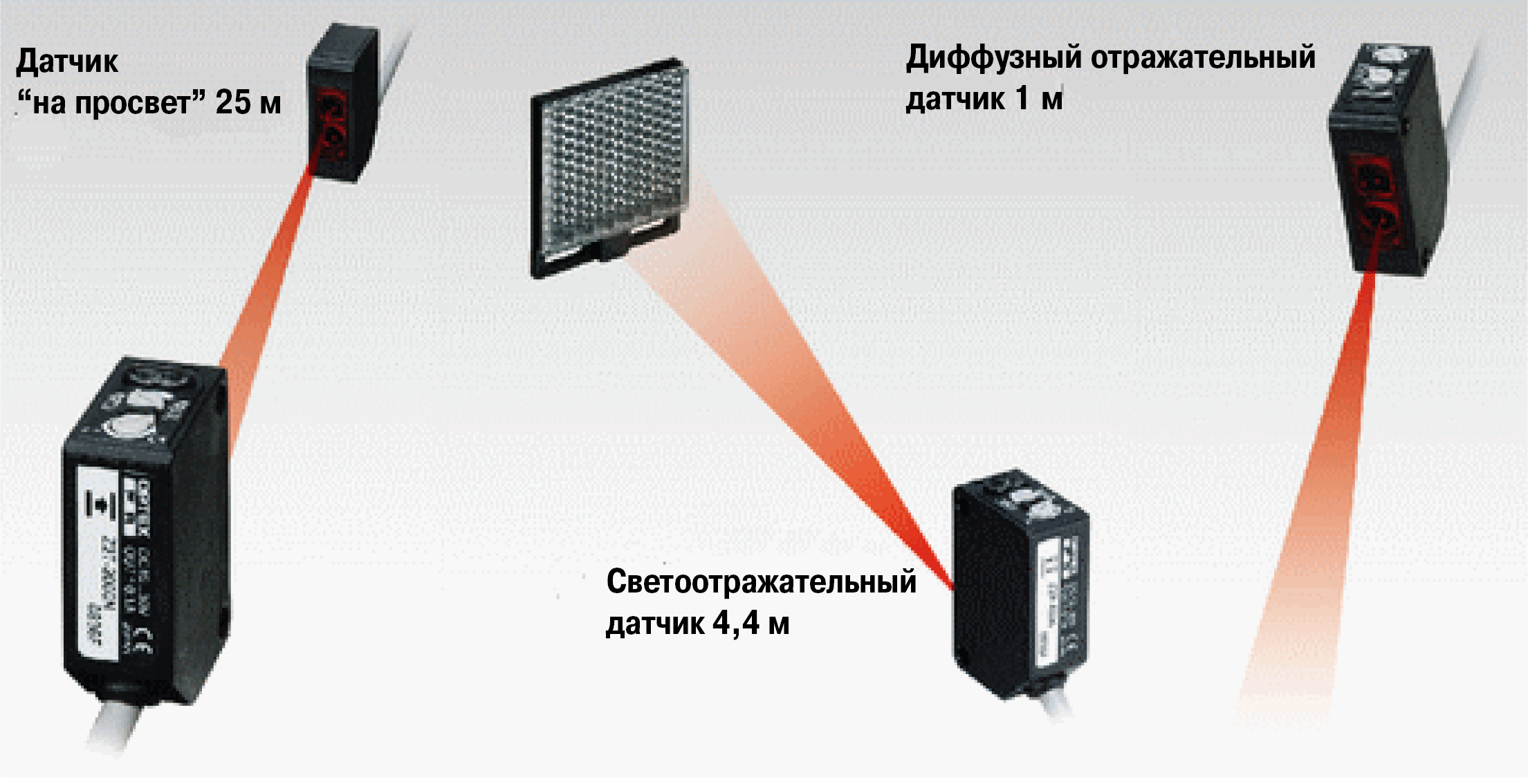

Светодиод высокой мощности для детектирования на большом расстоянии

Светодиод высокой мощности для детектирования на большом расстоянии

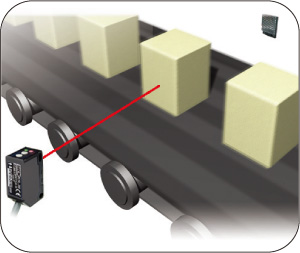

Для транспортировки материалов (Z2R-400)

Для транспортировки материалов (Z2R-400)

Установка датчиков отражательного типа Z2R-400 проста, так как необходимо просто установить отражатель с противоположной стороны. Также сам датчик очень компактный.

Z2T-2000

Печатные платы (BGS-Z10N)

Стабильное детектирование печатных плат за счет функции подавления любого типа фона.

Модель Однопроходной луч Отражение от рефлектора Диффузный
Напряжение питания Кабель Z2R-400N/P Z2D-80N/P
Разъем M8 Z2T-2000CN4/CP4 Z2R-400CN4/CP4 Z2D-80CN4/CP4
Диапазон детектрирования 25 м 4,4 м(отражатель V-61) 1 м (100 * 100 мм, белая бумага)
Время отклика 0.5 мс
Размер пятна 800 мм на расст. 20 м 200 мм на расст. 4 м 110 мм на расст. 800 мм
Выход Выбирается при включении/отключении освещения
Гистерезис нет 20% макс.
Источник излучения Красный светодиод
Регулировка чувствительности 1-однооборотный подстроечный элемент
Управляющий выход Открытый коллектор NPN/PNP 100 мА макс./30 1,8В- макс. (остаточное напряжение).
Напряжение питания 10-30 В-, включая 10% пульсацию
Сертификаты соответствия JIS/C4525, CE, CUL, VDE
Потребляемая мощность 11 мА макс. 13 мА макс. 15 мА макс.
Индикатор Двойной индикатор (выход: оранжевый, стабильная работа: зеленый)
Степень защиты IEC 144 IP67 , VDE уровень 3
Ударопрочность 100G (1,000 м/с²:)
Освещенность окружающей среды Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материалы Стекловолокно ABS (корпус), ПММА (линза)
Руководство по эксплуатации серии Z2Скачать (996,11 Кб)
Каталог серии Z2Скачать (4,95 Мб)
Технические данные: Z2D-80Скачать (36,92 Кб)
Технические данные: Z2D-80Скачать (37,94 Кб)
Технические данные: Z2D-80Скачать (40,19 Кб)
Технические данные: Z2R-400Скачать (35,96 Кб)
Технические данные: Z2R-400Скачать (34,47 Кб)
Технические данные: Z2R-400Скачать (30,83 Кб)
Технические данные: Z2R-400Скачать (39,51 Кб)
Технические данные: Z2T-2000Скачать (33,57 Кб)
Технические данные: Z2T-2000Скачать (33,46 Кб)
Технические данные: Z2T-2000Скачать (31,85 Кб)
Технические данные: Z2T-2000Скачать (45,02 Кб)
Технические данные: Z2T-2000 Slit0.5 ммСкачать (35,62 Кб)
Технические данные: Z2T-2000 Slit0.5 ммСкачать (35,00 Кб)
Технические данные: Z2T-2000 Slit1.0 ммСкачать (35,86 Кб)
Технические данные: Z2T-2000 Slit1.0 ммСкачать (35,00 Кб)
Технические данные: Z2 РазмерыСкачать (41,19 Кб)
Технические данные: Z2 РазмерыСкачать (47,31 Кб)
Технические данные: Z2 РазмерыСкачать (42,20 Кб)
Технические данные: Z2 РазмерыСкачать (48,10 Кб)
Чертежи серии Z2Скачать (51,92 Кб)
