Серия Y
  • Полный ассортимент датчиков, включая функции подавления фона (BGS) и детектирования прозрачных объектов.
  • Монтаж с лицевой стороны в отверстие M18
  • Стабильное детектирование даже пластика/стекла

Описание

Применения

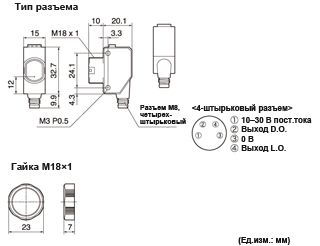

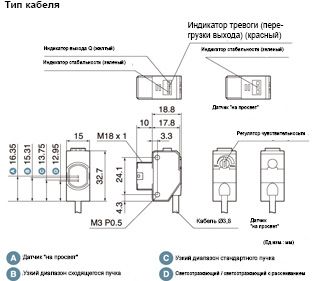

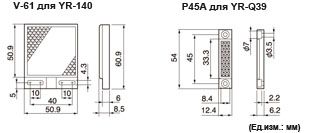

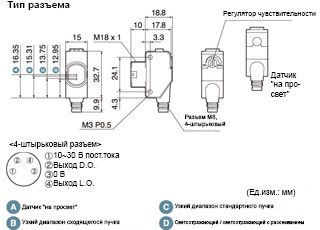

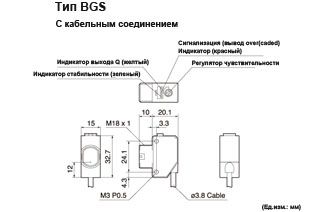

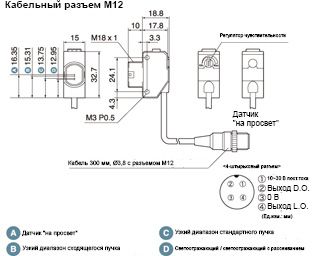

Размеры

Характеристики

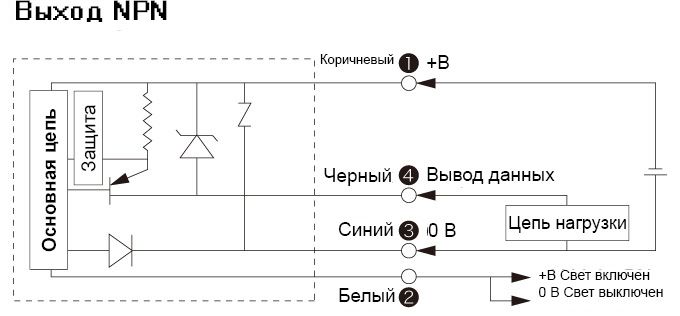

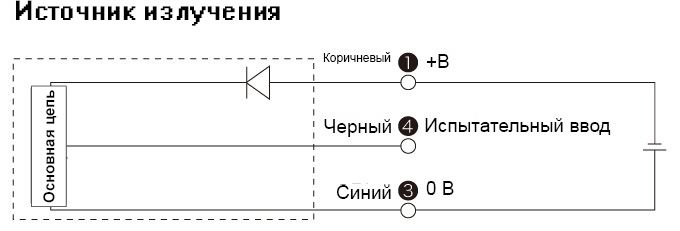

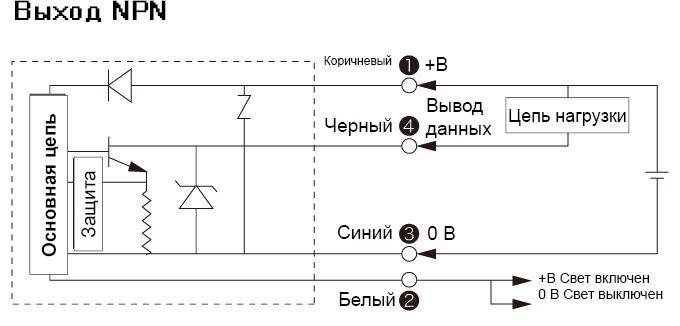

Схемы

Файлы

Широкий диапазон выбора

  • Датчики серии Y имеют семь различных моделей.
  • Однопроходной луч, диффузный, отражение от рефлектора, детектирование прозрачных объектов, сфокусированный луч (два типа) и BGS (подавление фона).
  • Есть модели для использования практически в любом приложении.

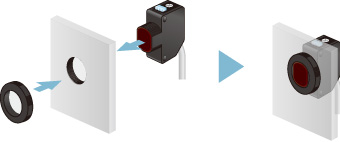

Монтаж с лицевой стороны в отверстие M18

  • Датчик легко монтируется в отверстие диаметром 18 мм.
  • Также имеются стандартные монтажные отверстия в корпусе датчика.

Монтаж с лицевой стороны в отверстие M18

Проводной разъем

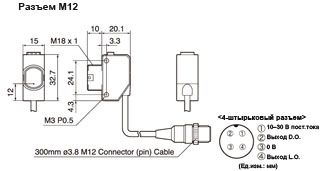

  • Для удобства обслуживания датчик имеет проводной разъем M12.

Проводной разъем

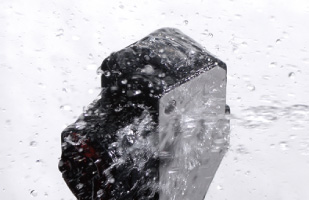

Прочная герметичная конструкция

  • Датчик имеет категорию защиты IP67.
  • Он идеально предназначен для использования в приложениях, где он может подвергаться воздействию брызг воды.

Прочная герметичная конструкция

Детектирование BGS

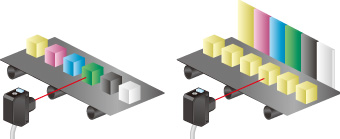

  • На датчики BGS (подавление фона) не влияет цвет или текстура объекта, датчик также может игнорировать изменения фона.

Детектирование BGS

Стабильное детектирование даже пластика/стекла

  • Датчики серии YR-Q предназначены для детектирования прозрачных объектов.
  • Они идеально подходят для детектирования прозрачного пластика или стеклянных бутылок.

Стабильное детектирование даже пластика/стекла

Проверка положения автомобиля

Проверка положения автомобиля

Простота установки датчиков серии Y.
Для установки требуется только отверстие M18.
С помощью датчиков типа YT-1180 можно детектировать объекты на расстоянии до 30 м. Детектирование автомобилей - одно из применений датчиков серии Y.

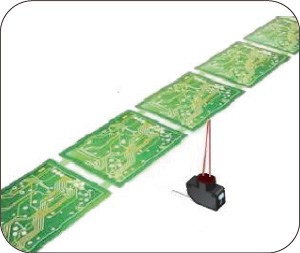

Детектирование печатных плат

Детектирование печатных плат

Стабильное детектирование печатных плат с помощью датчиков BGS-Y за счет функции подавления фона.

Конвейеры

Конвейеры

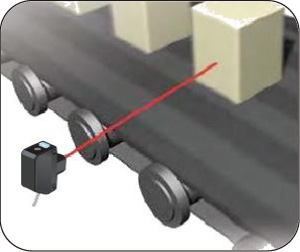

Простота установки помогает обеспечить эффективность работы конвейера.

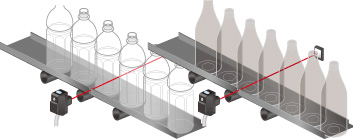

Производство напитков

Производство напитков

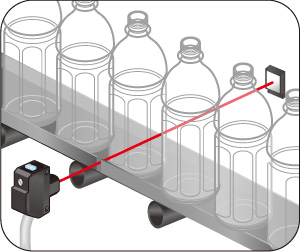

Датчики серии YR-Q предназначены для детектирования прозрачных объектов, например пластиковых бутылок для напитков.






Модель (модели NPN / PNP) Однопроходной луч Диффузный Поляризованный отражательный
2 м (прибл. 78 дюймов) кабель YT-1180N/P YD-15N/P YR-140N/P
Модели с разъемом M8 YT-1180CN/CP YD-15CN/15CP YR-140CN/CP
Проводной разъем M12 YT-1180N-M12/P-M12 YD-15N-M12/P-M12 YR-140N-M12/P-M12
Рабочий диапазон 30 м (1180 дюймов) 0,4 м (15,7 дюймов) 3,5 м (140 дюймов), отражатель V-61
Источник излучения Красный светодиод (видимый свет)
Гистерезис Нет 20% макс. Нет
Время отклика 0.5 мс
Режим работы Выходы СВЕТЛО / ТЕМНО
Регулировка чувствительности 1-однооборотный потенциометр
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./ 30 В-
Ударопрочность 100G, 3 направления XYZ
Освещенность в окр. среде Солнечный свет: Макс. 10000 лк, лампа накаливания = макс. 3000 лк
Рабочая температура/влажность От 25 до 55 ℃, от 35 до 85% отн. вл.
Температура/влажность хранения От 40 до 70 ℃, от 35 до 90% отн. вл.
Напряжение питания 10 - 30 В-, включая 10% пульсацию
Потребляемая мощность Излучатель: 15 мА макс. 30 мА макс. приемник: 20 мА макс.
Сертификаты соответствия CE, JIS/C4525
Защита контура Обратная полярность, переходное напряжение, перегрузка по выходному току
Материал ABS с 20% стекла (корпус), ПММА (линза)
Степень защиты IEC 144, IP67


Модель (модели NPN / PNP) Отражение от рефлектора - стекло Сфокусированный луч Подавление заднего фона (BGS)
Близкий фокус Постоянный фокус
2 м (прибл. 78 дюймов) кабель YR-Q39N/P YD-L1N/P YD-L2N/P BGS-Y8N/P
Модели с разъемом M8 YR-Q39CN/CP YD-L1CN/CP YD-L2CN/CP BGS-Y8CN/CP
Проводной разъем M12 YR-Q39N-M12/P-M12 YD-L1N-M12/P-M12 YD-L2N-M12/P-M12 BGS-Y8N-M12/P-M12
Рабочий диапазон 1 м (39,3 дюймов), отражатель P45A 16 мм (0,6 дюймов) 43 мм (1,7 дюймов) 200 мм (7,9 дюймов) Настраиваемый диапазон: 30 - -200 мм
Источник излучения Красный светодиод (видимый свет)
Гистерезис Нет 10% макс. 10% макс. 5%
Время отклика 0.5 мс
Режим работы Выходы СВЕТЛО / ТЕМНО
Регулировка чувствительности 1-однооборотный потенциометр
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс. / 30 В-
Ударопрочность 100G, 3 направления XYZ
Освещенность в окр. среде Солнечный свет: Макс. 10000 лк, лампа накаливания = макс. 3000 лк
Рабочая температура/влажность От 25 до 55 ℃, от 35 до 85% отн. вл.
Температура/влажность хранения От 40 до 70 ℃, от 35 до 90% отн. вл.
Напряжение питания 10 - 30 В-, включая 10% пульсацию
Потребляемая мощность Излучатель: 15 мА макс. 30 мА макс. приемник: 20 мА макс.
Сертификаты соответствия CE, JIS/C4525
Защита контура Обратная полярность, переходное напряжение, перегрузка по выходному току
Материал ABS с 20% стекла (корпус), ПММА (линза)
Степень защиты IEC 144, IP67
Руководство по эксплуатации серии YСкачать (74,38 Кб)
Каталог серии YСкачать (2,87 Мб)
Технические данные: YT-1180Скачать (21,81 Кб)
Технические данные: YT-1180Скачать (35,70 Кб)
Технические данные: YT-1180Скачать (40,18 Кб)
Технические данные: YD-15Скачать (47,69 Кб)
Технические данные: YD-15Скачать (35,89 Кб)
Технические данные: YD-15Скачать (38,19 Кб)
Технические данные: YR-140Скачать (82,59 Кб)
Технические данные: YR-140Скачать (36,88 Кб)
Технические данные: YR-140Скачать (37,53 Кб)
Технические данные: YR-Q39Скачать (71,22 Кб)
Технические данные: YR-Q39Скачать (34,87 Кб)
Технические данные: YR-Q39Скачать (39,73 Кб)
Технические данные: YD-L1Скачать (77,03 Кб)
Технические данные: YD-L1Скачать (38,39 Кб)
Технические данные: YD-L1Скачать (40,97 Кб)
Технические данные: YD-L2Скачать (77,50 Кб)
Технические данные: YD-L2Скачать (38,63 Кб)
Технические данные: YD-L2Скачать (44,03 Кб)
Технические данные: BGS-Y8Скачать (65,87 Кб)
Технические данные: BGS-Y8Скачать (40,29 Кб)
Технические данные: BGS-Y8Скачать (43,11 Кб)
Режимы серии YСкачать (3,22 Мб)
