Лазерные датчики

Серия D

  • Измерительный элемент CMOS + Цифровой дисплей для простоты настройки
  • Серия DR-Q -  детектирование прозрачных объектов с функцией AGC (автоматическая адаптация уровня срабатывания).
  • Серия BGS-DL -  ведущий тип датчиков BGS, наилучший прибор для диффузного отражательного детектирования.
  • Серия DT -  датчик с проходящим лучом для детектирования на большом расстоянии (макс. 100 м).

Серия D

<< В раздел «Лазерные датчики»

Описание

Применения

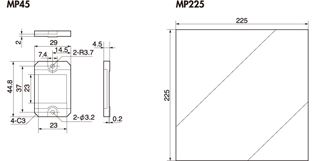

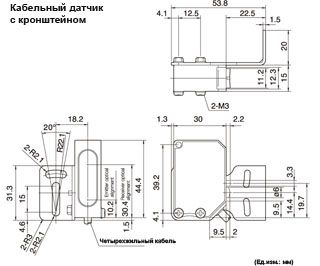

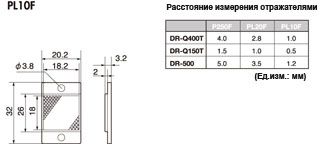

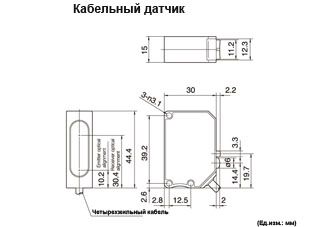

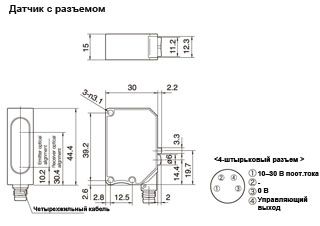

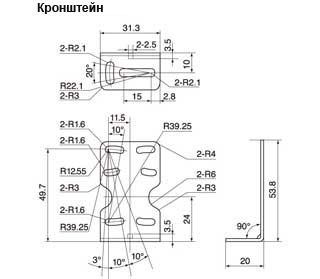

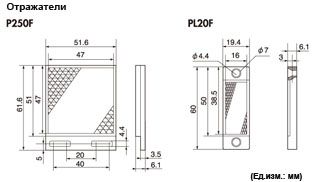

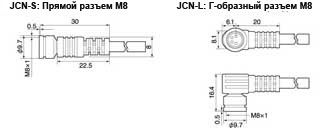

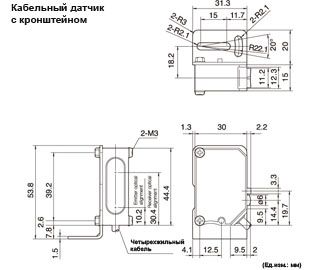

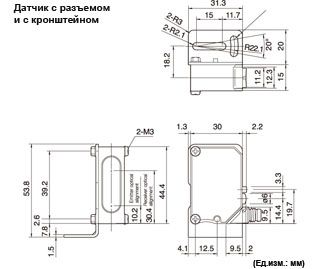

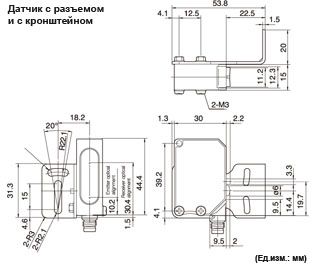

Размеры

Характеристики

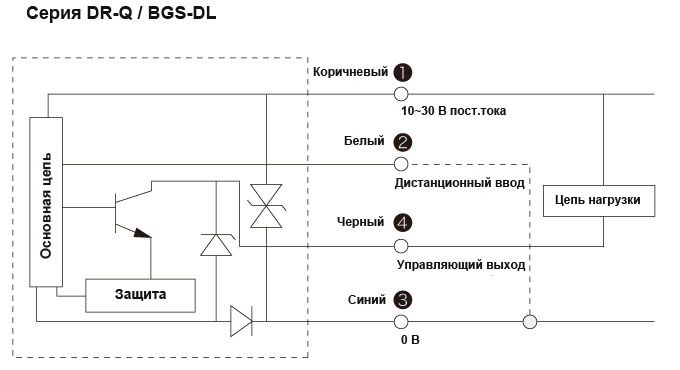

Схемы

Файлы

Видео

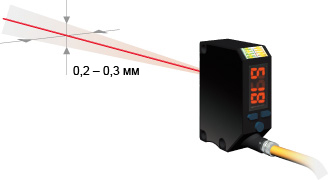

Точность повторяемости

  • Очень высокая точность повторяемости 0,2 - 0,3 мм для типа BGS.
  • Даже у датчиков с проходящим лучом или отражательного типа точность повторяемости составляет 0,3 мм (*).
  • * = протестировано в средней точке диапазона детектирования.

Точность повторяемости

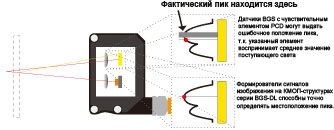

Измерительный элемент CMOS

Датчик изображения CMOS

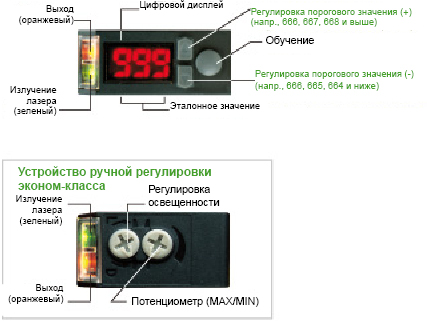

Кнопка точной настройки

  • Кроме кнопки настройки имеются две кнопки регулировки порогового значения.
  • Можно осуществлять точную настройку порогового значения после настройки с помощью этих кнопок.

Кнопка точной настройки

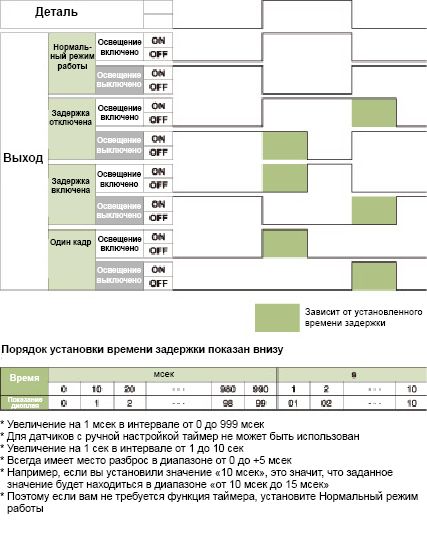

Функции таймера

  • Модели с кнопками серии D имеют встроенные функции таймера.

Функции таймера

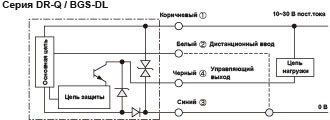

Дистанционный вход

  • Датчики DR-Q и BGS-DL имеют дистанционный вход для настройки чувствительности.

Дистанционный вход

Класс 2/класс II IEC, Положения FDA

  • Датчики серии D соответствуют классу 2 (IEC) и классу II положений FDA.

Класс 2/класс II IEC, Положения FDA

  • Первый в мире лазер/BGS с датчиком изображения CMOS серии BGS-DL

Датчики типа BGS (подавление фона) наиболее точно позволяют осуществлять диффузное детектирование, датчики BGS могут регистрировать объекты без влияния фона или цвета объекта.

стандартный LED - BGS датчик точный, но лазерный датчик CMOS - BGS может надежно регистрировать черные и/или сильно отражающие поверхности.

Лазер и датчик изображения предотвращают влияние окружающей среды.

  • Система датчика изображения CMOS может детектировать интенсивность цвета на каждом пикселе CMOS с контролируемой скоростью затвора, следовательно, четко определяется пиковое значение в поле обзора датчика, когда PSD регистрирует среднее значение пика, как показано ниже. Фактически, это означает, измерительный элемент CMOS - идеальный инструмент для объектов с отражающей и/или грубой поверхностью.

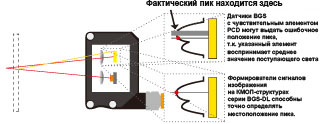

Лазер и датчик изображения предотвращают влияние окружающей среды.

Функция FGS - лучшее решение для вибрирующего конвейера.

  • Датчики серии BGS-DL также имеют встроенную функцию FGS. Она позволяет контролировать поверхность конвейера, если луч, отраженный от конвейера, прерывается на заготовке, активируется выходной сигнал.
  • Датчик FGS аналогичен отражательному датчику, но работает в диффузном режиме. Следовательно, датчик FGS лучше подходит для детектирования черных, отражающих, тонких или шероховатых поверхностей, перемещающихся на конвейере.

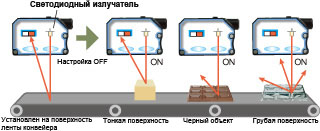

Функция FGS, лучшее решение для вибрирующего конвейера.

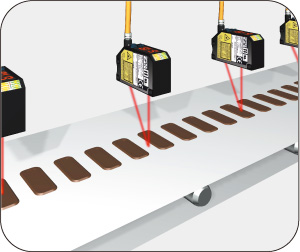

Для тонких заготовок на вибрирующем конвейере (BGS-DL10T)

Для тонких заготовок ан вибрирующем конвейере.(BGS-DL10T)

Стабильное детектирование тонких заготовок даже на вибрирующем конвейере.

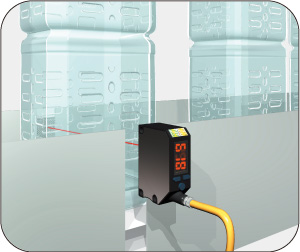

Любой прозрачный объект, ПЭТ/стекло/пластик.(DR-Q150)

Любой прозрачный объект, ПЭТ/стекло/пластик.(DR-Q150)

Отражательный датчик DR-предназначен для детектирования любых прозрачных объектов из ПЭТ/стекла/пластика.

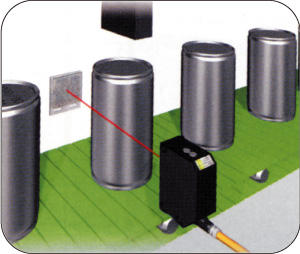

Позиционирование для струйного принтера (DR-500)

Позиционирование для струйного принтера (DR-500)

Высокоскоростное и точное позиционирование за счет лазерного луча и короткого времени отклика 0,5 мс.

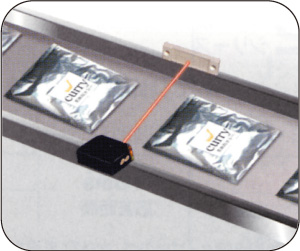

Стабильное детектирование алюминиевых пакетов (DR-500)

Стабильное детектирование алюминиевых пакетов (DR-500)

Стабильное детектирование тонких объектов на конвейере за счет малого размера пятна луча лазера.










Серия BGS-DL

Модель Лазерный датчик CMOS BGS (обучение кнопками) Потенциометр ручной настройки
Тип Точный тип Большое расстояние Точный тип Большое расстояние
Кабель BGS-DL10TN (или DL10TP) BGS-DL25TN (или DL25TP) BGS-DL10N (или DL10P) BGS-DL30N (или DL30P) BGS-DL70N (или DL70P)
Разъем M8 BGS-DL10TCN (или DL10TCP) BGS-DL25TCN (или DL25TCP) BGS-DL10CN (или DL10CP) BGS-DL30CN (или DL30CP) BGS-DL70CN (или DL70CP)
Рабочий диапазон 40 - 100 мм 100-250 мм 40 - 100 мм 100 - 300 мм 100 - 700 мм
Размер пятна φ1 мм на расст. 80 мм φ2 мм на расст. 200 мм φ3 мм на расст. 80 мм φ6 мм на расст. 200 мм
Регулировка чувствительности Кнопка настройки и кнопки точной настройки 4-однооборотный потенциометр
Гистерезис 3% / 80 мм 10% / 200 мм 5% / 80 мм 5% / 200 мм 5% / 300 мм
Напряжение питания От -30 до В-, включая 10% пульсации (p-p)
Потребляемая мощность 50 мА макс. (12 В), 35 мА макс. (24 В) 35 мА
Время отклика 1,5 мс макс. (фиксированная чувствительность) 0,7 мс
Таймер Задержка включения/выключения/одного считывания (шаг 1 мс: 0-999 мс, шаг 1 с для диапазона 1-10 с) Нет
Внешний вход Дистанционная настройка/отключение лазера Нет
Источник излучения Красный лазерный диод, 650 нм, макс. 1 мВт, 300 с, класс 2 Красный лазерный диод 650 нм, макс. 2 мВт 6с, класс 2 (макс. 3 мВт для BGS-DL70)
Светодиодный индикатор Выходной индикатор (оранжевый), лазерное излучение (зеленый)
Цифровой индикатор 7 сегментов, 3 разряда, красный светодиод Нет
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура/влажность От -10 до 50 ℃, от 35 до -85% отн. вл.
Сопротивление изоляции 20 МОм или более (при 500 В-)
Степень защиты IP67
Сертификаты соответствия IEC, CE
Ударопрочность 50G (500 м/с²), 3 направления XYZ
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материалы Антибактериальный ABS (корпус), ПММА (линза)

Серия DT (проходящий луч лазера) / серия DR (лазерный отражательный тип)

Модель Регулировка с помощью потенциометра
Тип Однопроходной Отражение от рефлектора
Кабель DT-4000N (или 4000P) DR-500N (или 500P)
Кабель с разъемом M8 DT-4000CN (или 4000CP) DR-500CN (или 500CP)
Рабочий диапазон 40 м 5 м
Размер пятна 15 мм/5 м 20 мм/3,5 м
Регулировка чувствительности 1-однооборотный потенциометр
Напряжение питания От -30 до В-, включая 10% пульсации (p-p)
Потребляемая мощность 40 мА 30 мА
Время отклика 0.5 мс
Источник излучения Красный лазерный диод, 650 нм, макс. 2 мВт, 4 с, класс 2
Светодиодный индикатор Выходной индикатор (оранжевый), лазерное излучение (зеленый)
Цифровой индикатор Нет
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура/влажность От -10 до 50℃, от 35 до -95% отн. вл.
Сопротивление изоляции 20 МОм или более (при 500 В-)
Степень защиты IP67
Сертификаты соответствия IEC, CE
Ударопрочность 50G (500 м/S2), XYZ 3 направления
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материалы Антибактериальный ABS (корпус), ПММА (линза)

Серия DR-Q

Модель Прозрачный
Тип Точный тип: Для полных бутылок Большое расстояние
Кабель DR-Q150TN (или Q150TP) DR-Q400TN (или Q400TP)
Разъем M8 DR-Q150TCN (или Q150TCP) DR-Q400TCN (или Q400TCP)
Рабочий диапазон 1,5 м 4 м
Размер пятна 15 мм/1,5 м 20 мм/3,5 м
Регулировка чувствительности Кнопка точной настройки
Напряжение питания От -30 до В-, включая 10% пульсации (p-p)
Потребляемая мощность 35 мА
Время отклика 0,7 мс
Таймер Задержка включения/выключения/одного считывания (шаг 1 мс: 0-999 мс, шаг 1 с для диапазона 1-10 с)
Источник излучения Красный лазерный диод, 650 нм, макс. 2 мВт, 4 мкс, класс 2
Светодиодный индикатор Выходной индикатор (оранжевый), лазерное излучение (зеленый)
Цифровой индикатор 7 сегментов, 3 разряда, красный светодиод
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура/влажность От -10 до 50 ℃, от 35 до -95% отн. вл.
Сопротивление изоляции 20 МОм или более (при 500 В-)
Степень защиты IP67
Сертификаты соответствия IEC, CE
Ударопрочность 50G (500 м/S2), XYZ 3 направления
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материалы Антибактериальный ABS (корпус), ПММА (линза)
Руководство по эксплуатации серии DСкачать (177,82 Кб)
Руководство по эксплуатации серии DСкачать (254,91 Кб)
Руководство по эксплуатации серии DСкачать (124,72 Кб)
Каталог серии DСкачать (10,51 Мб)
Технические данные серии D: BGS-DL10Скачать (35,42 Кб)
Технические данные серии D: BGS-DL10Скачать (40,94 Кб)
Технические данные серии D: BGS-DL10Скачать (38,61 Кб)
Технические данные серии D: BGS-DL10Скачать (30,79 Кб)
Технические данные серии D: BGS-DL10Скачать (29,54 Кб)
Технические данные серии D: BGS-DL10TСкачать (35,61 Кб)
Технические данные серии D: BGS-DL10TСкачать (40,83 Кб)
Технические данные серии D: BGS-DL10TСкачать (38,42 Кб)
Технические данные серии D: BGS-DL10TСкачать (30,99 Кб)
Технические данные серии D: BGS-DL10TСкачать (30,38 Кб)
Технические данные серии D: BGS-DL10TСкачать (18,09 Кб)
Технические данные серии D: BGS-DL25TСкачать (35,89 Кб)
Технические данные серии D: BGS-DL25TСкачать (41,81 Кб)
Технические данные серии D: BGS-DL25TСкачать (30,87 Кб)
Технические данные серии D: BGS-DL25TСкачать (39,44 Кб)
Технические данные серии D: BGS-DL25TСкачать (32,67 Кб)
Технические данные серии D: BGS-DL25TСкачать (31,48 Кб)
Технические данные серии D: BGS-DL25TСкачать (18,17 Кб)
Технические данные серии D: BGS-DL30Скачать (37,33 Кб)
Технические данные серии D: BGS-DL30Скачать (42,20 Кб)
Технические данные серии D: BGS-DL30Скачать (30,47 Кб)
Технические данные серии D: BGS-DL30Скачать (40,01 Кб)
Технические данные серии D: BGS-DL30Скачать (32,46 Кб)
Технические данные серии D: BGS-DL30Скачать (32,12 Кб)
Технические данные серии D: DR-500Скачать (35,60 Кб)
Технические данные серии D: DR-500Скачать (32,90 Кб)
Технические данные серии D: DR-500Скачать (30,55 Кб)
Технические данные серии D: DR-500Скачать (26,10 Кб)
Технические данные серии D: DR-Q150(400)TСкачать (33,49 Кб)
Технические данные серии D: DR-Q150(400)TСкачать (35,56 Кб)
Технические данные серии D: DR-Q150(400)TСкачать (32,71 Кб)
Технические данные серии D: DR-Q150(400)TСкачать (32,69 Кб)
Технические данные серии D: DR-Q150(400)TСкачать (30,36 Кб)
Технические данные серии D: DR-Q150(400)TСкачать (32,77 Кб)
Технические данные серии D: DR-Q150(400)TСкачать (25,96 Кб)
Технические данные серии D: DR-Q150(400)TСкачать (105,25 Кб)
Технические данные серии D: DT-4000Скачать (33,96 Кб)
Технические данные серии D: DT-4000Скачать (30,76 Кб)
Технические данные серии D: DT-4000Скачать (32,34 Кб)
Технические данные серии D: DT-4000Скачать (30,38 Кб)
Технические данные серии D: DT-4000Скачать (26,13 Кб)
Технические данные серии D: DT-4000Скачать (65,89 Кб)
Чертежи серии D: DT/DRСкачать (2,85 Мб)
