Датчики расстояния

Серия CD4L-25

  • Лазерный датчик смещения обеспечивает простоту настройки и эксплуатации.
  • Высокая точность разрешения 0,1 м и линейность +/- 0,1%. (Отражательный тип)
  • Отражательная оптика идеально подходит для считывания параметров стекла.

Серия CD4L-25

<< В раздел «Датчики расстояния »

Описание

Применения

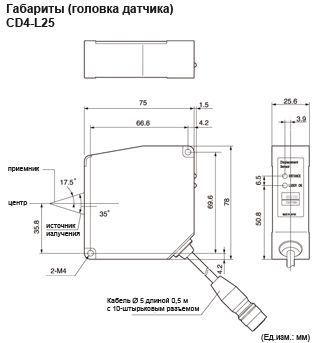

Размеры

Характеристики

Файлы

Индикатор интенсивности света (только для зеркального типа)

Для стабильных измерений и повышенной точности неоходимо отрегулировать интенсивность света до оптимального уровня. Уровень можно проверить с помощью встроенного индикатора.

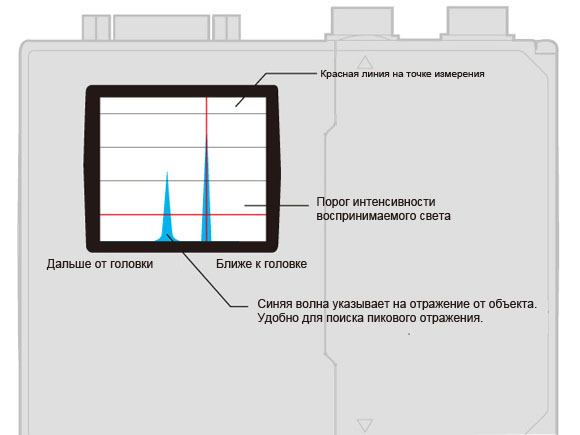

Индикатор интенсивности света (только для отражательного типа)

Ни один другой датчик смещения не был таким удобным в использовании!

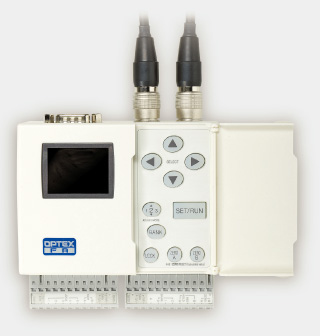

Контроллером CD4 легко управлять за счет простоты настройки с помощью кнопок и наличия ЖК-дисплея для проверки/изменения настроек.

ЖК-дисплей

Контроллер CD4A-N(или P) оснащен встроенным цветным дисплеем, отображающим различные значения на одном экране.
Значения расстояния от обеих головок, рассчитанные значения, статус выхода, номер банка и т.д. отображаются при нормальной работе экрана.

ЖК-дисплей

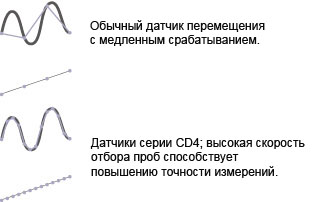

Высокая частота выборки

Датчик смещения CD4 имеет частоту выборки 100 мкс и оснащен детектором линейных изображений высокой плотности.

Высокая частота выборки

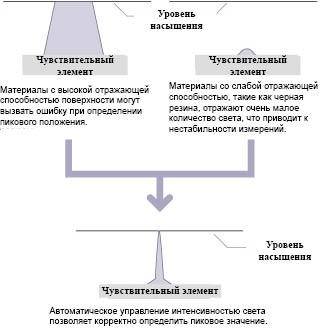

Электронный затвор

Микрокомпьютер в контроллере CD4 автоматически регулирует скорость затвора в зависимости от отражательной способности мишени.
Выбирается наилучший уровень интенсивности излучения для обеспечения точности измерений и минимизации ошибок (режим автоматической регулировки чувствительности).


Электронный затвор

Интерфейс RS-232C

Датчик смещения CD4 имеет частоту выборки 100 мкс и оснащен детектором линейных изображений высокой плотности.

  • Чтение и запись значений настройки
  • Чтение значений измерений
  • Чтение статуса управляющего выхода
  • Работа с управляющим выходом
  • Функция буфера данных

Интерфейс RS-232C

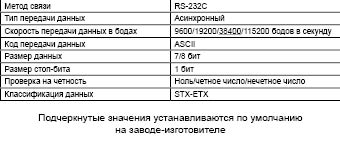

Настроить связь CD4 с компьютером можно с помощью значений в таблице выше. Настройки контроллера CD4 можно оценить на эркане номер 14 (RS232C).

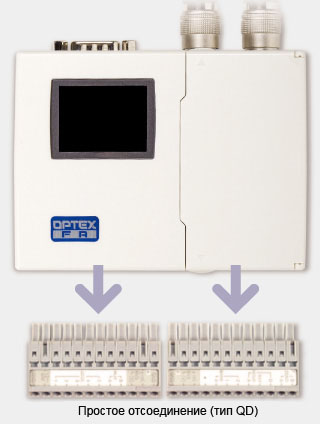

Низко- / высокочастотные фильтры

  • Низко- / высокочастотные фильтры встроены в контроллер.
  • Низкочастотный фильтр позволяет уменьшить неожиданные изменения в измерениях, а высокочастотный фильтр устраняет медленные постепенные изменения.

Низко- / высокочастотные фильтры

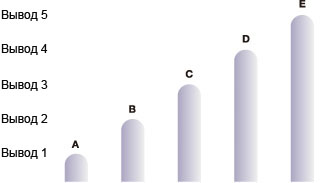

5 независимых выходов

  • Удобны для сортировки элементов по размеру.
  • Каждый из 5 выходов компараторов можно настроить по отдельности.

5 независимых выходов

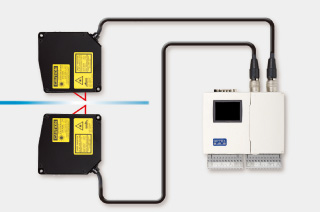

Управление двумя считывающими головками

  • Расчет для измерений толщины, ширины и т.д.. Также возможны независимые измерения от каждой головки.

Управление двумя считывающими головками

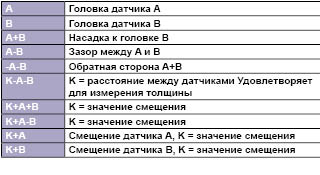

Десять формул для расчета

5 независимых выходов

Лазерная продукция класса 1 (IEC), класса 2 (FDA)

CD4L-25 имеет регистрацию CDRH.
(Центр по контролю над оборудованием и радиационной безопасностью)

Управление двумя считывающими головками

Класс защиты от воздействий окружающей среды IP67

  • Считывающие головки датчиков серии CD4 имеют класс защиты IP67 для использования в приложениях, где они могут быть подвержены воздействию воды.

Управление двумя считывающими головками

Лазер класса 1 (IEC), класса II (FDA)

CD4L-25 имеет регистрацию CDRH.
(Центр по контролю над оборудованием и радиационной безопасностью)

Лазер класса 1(IEC), класса II(FDA)

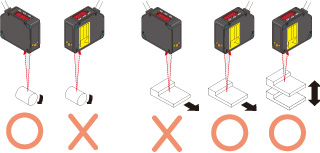

Рекомендации по установке для обеспечения наилучшей точности

Для обеспечения наилучшей точности сенсорная головка должна быть ориентирована, как показано ниже.

Рекомендации по установке для обеспечения наилучшей точности

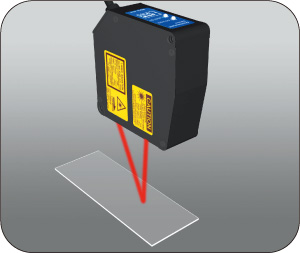

Проверка деформации стеклянных пластин

Мониторинг провисания, деформации стеклянных пластин

С помощью CD4-L25 можно проверять деформацию стеклянных пластин.

Проверка наличия стеклянной пластины на захватной руке

Наличие стеклянной пластины на захватной руке

С помощью CD4-L25 можно проверять наличие стеклянной пластины на захватной руке.

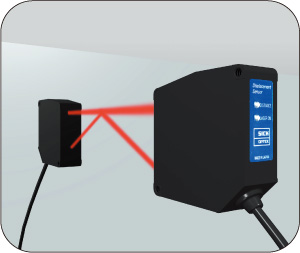

Проверка поверхности зекрала

Объект с зеркальной поверхностью

Проверка зеркальной поверхности с помощью CD4-L25, отражательная сенсорная головка.

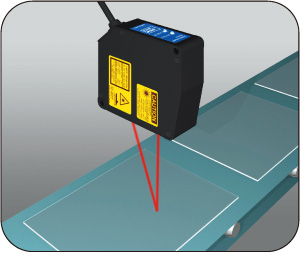

Проверка движения стеклянных пластин, движущихся на конвейере

Стеклянная пластина, движущаяся на конвейере

С помощью CD4-L25 можно проверять стеклянные пластины, движущиеся на конвейере.

Модель CD4-L25
Диапазон измерений 25 +/- -1 мм
Источник излучения Лазер класса 1 (IEC/JIS), класса II (FDA), 650 нм, макс. 390 мкВт)
Размер пятна (*1) 25 × 35 мкм
Линейность (*2) 0,1% FS
Разрешение (*3) 0.1 мкм
Напряжение питания Питание от контроллера CD4A-LN/LP
Температурный дрейф 0,01% FS/ Cº:,Fº:
Лазерный светодиод Зеленый = лазерное излучение
Измерительный светодиод Красный = в диапазоне, ближе 5% к центру диапазона измерений (от 0 до 45%)
оранжевый = в пределах +/- 5% от центра диапазона измерений
зеленый = в диапазоне, дальше 5% к центру диапазона измерений (от 55 до 100%)
мигающий красный/зеленый = вне диапазона измерений
Степень защиты IP67
Рабочая температура/влажность От −10 до 45 ℃ (от 14 до 113 Fº:), от 35 до 85% отн. вл.
Температура/влажность хранения От -20 до 60 ℃ (от -4 до 140 Fº:), от 35 до 85% отн. вл.
Освещенность в окр. среде Лампа накаливания = макс. 3000 лк
Виброустойчивость От 10 до 55 Гц двойная амплитуда 1,5 мм для XYZ
Ударопрочность 50G (050 м/с²:)
Кабель 50 см (19,7 дюймов)

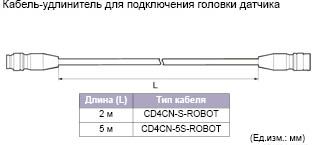

Удлинитель кабеля CD4CN-S-ROBOT (2 м, 78 дюймов), CD4CN-5S-ROBOT (5 м, 197 дюймов)
Материал Алюминиевое литье под давлением

1 Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна.

*2 На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.

*3 256 раз в среднем (с помощью специального усилителя), объект: Белая керамика. Значение зависит от объекта.
*Типичное значение при количестве 256 раз в среднем (с помощью специального усилителя), объект: Белая керамика, диапазон расстояний: Средний.
Значение зависит от объекта.

Модель CD4A-LN (тип выхода NPN) CD4A-LP (тип выхода PNP)
Число подключенных головок датчика макс. 2 шт.
Частота выборки 100 мкс
Напряжение питания От 12 до 24 В- ± 10%
Потребляемая мощность 270 мА/24 В (при подключении 2 головок датчика. включая аналоговый токовый выход)
Температурный дрейф ±0,01% F.S./℃
Аналоговый выход ANG (В) [A][B] Выходное напряжение ±5 В/F.S. (Выходной импеданс 100 Ом, разрешение 1 мВ)
ANG (мА) [A][B] Токовый выход от 4 до 20 мА/F.S. (Импеданс нагрузки 300 Ом, разрешение 1,5 мкА)
Сигнальный выход ALM A,ALM B открытый коллектор NPN открытый коллектор PNP
макс. 100 мА / 24 В- (остаточное напряжение макс. 1,8 В)
Управляющий выход JDGE от 1 до 5 Включается, когда считывающая головка не может выполнить измерение.
открытый коллектор NPN открытый коллектор PNP
макс. 100 мА / 24 В- (остаточное напряжение макс. 1,8 В)
Настройка HI/LO и настройка гистерезиса для каждого выхода.
Вход банка BANK от 0 до 2 ВКЛ при подключении к GND (заземление) ВКЛ при подключении к напряжению от 12 до 24 В
8 банков
Вход Hold HOLD A, HOLD B, HOLD RST ВКЛ при подключении к GND (заземление) ВКЛ при подключении к напряжению от 12 до 24 В
Выключение лазера или сохранение значения измерения (выбирается в меню)
Вход установки на нуль ZERO A, ZERO B ВКЛ при подключении к GND (заземление) ВКЛ при подключении к напряжению от 12 до 24 В
Установка на нуль значений измерений головки A / B / расчетного значения.
Дополнительные функции Среднее время выборки, режим фильтра (частота отсечки), расчет, настройка сохранения значения, выход во время сигнализации, контроль выхода (гистерезис), аналоговый выход, контроль чувствительности головки датчика, функция таймера, функция памяти, функция банка памяти, автоматическая установка на нуль
Тип дисплея ЖК-дисплей
Степень защиты IP20
Рабочая температура От −10 до +45℃ (без конденсации) / хранение: От −20 до +60℃
Рабочая влажность От 35 до 85% отн. вл. / хранение: От 35 до 85% отн. вл.
Виброустойчивость От 10 до 55 Гц, двойная амплитуда 1,5 мм, 2 ч для осей XYZ
Ударопрочность 20G (196 м/с²:)
Материал Монтажная панель: Поликарбонат, Выводы: Нейлон 66
Вес 240 г (включая выводы)
