Серия FGS-D/BGS-D
  • Высококачественный элемент PSD (измерение расстояния) встроено в систему FGS (подавления переднего плана).
  • Идеален для детектирования тонких объектов на конвейере и т.д.
  • Цифровой дисплей для удобства отображения значений настроек.

Описание

Применения

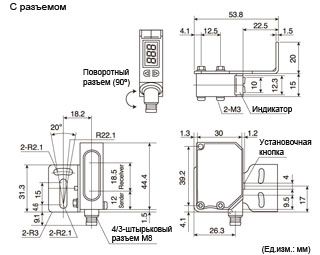

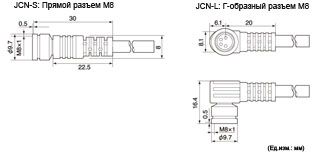

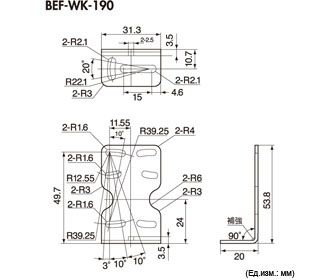

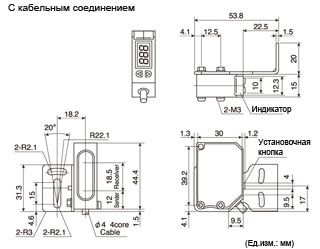

Размеры

Характеристики

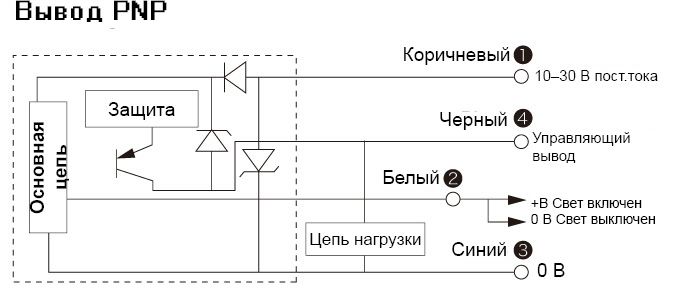

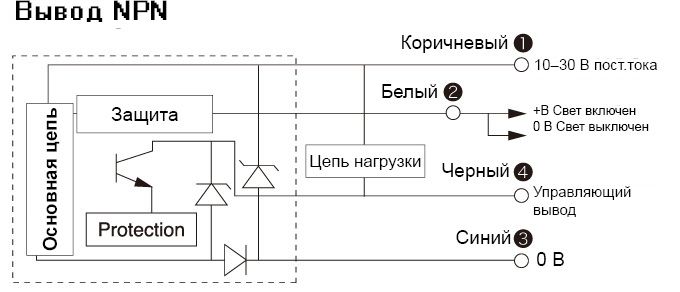

Схемы

Файлы

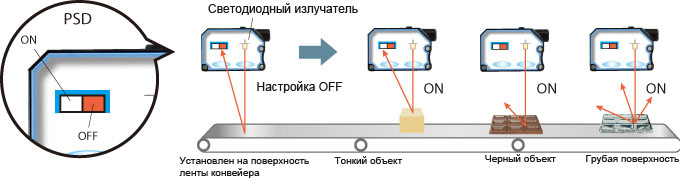

Датчики с функцией FGS (подавление переднего фона)

  • Могут надежно детектировать грубые и черные поверхности за счет наличия чувствительного элемента PSD.

  • Датчики с функцией FGS (подавление переднего плана) могут надежно детектировать грубые и черные поверхности за счет наличия чувствительного элемента PSD.680182

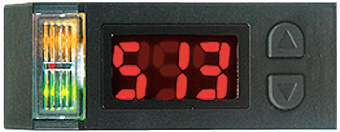

Цифровой дисплей - идеальный способ проверки настройки чувствительности.

Цифровой дисплей - идеальный способ проверки настройки чувствительности.

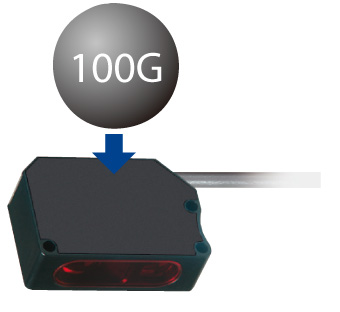

Механическая прочность

  • Проверена в соответствии с категорией ударопрочности 100G.

Механическая прочность проверена в соответствии с категорией ударопрочности 100G.

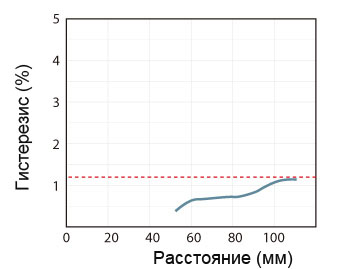

Гистерезис 3%

  • Можно детектировать объекты толщиной 3 мм на расстоянии 100 мм.

Гистерезис 3%

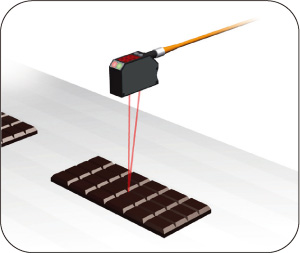

Тонкие объекты на плоском фоне

Бутылки ПЭТ на движущемся конвейере

Датчики серии FGS-D могут детектировать любые объекты на плоском фоне за счет функции подавления переднего плана.

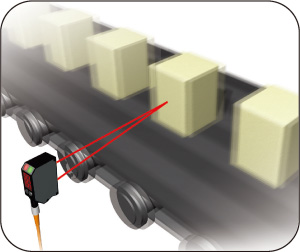

Вибрирующий конвейер

Вибрирующий конвейер

Датчики серии BGS-D могут детектировать любые объекты за счет функции подавления фона.

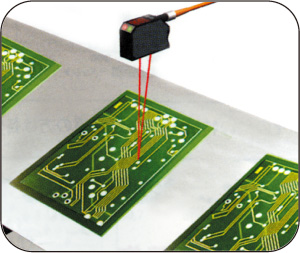

Платы ПК на конвейере

Платы ПК на конвейере

Датчики серии FGS-D могут детектировать тонкие платы, лежащие на конвейер за счет функции подавления переднего плана.

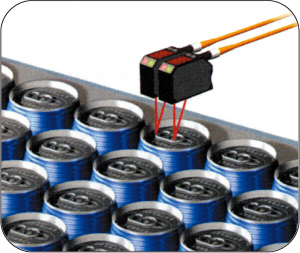

Жестяные банки

Жестяные банки

Датчики серии BGS-D могут стабильно детектировать жестяные банки, даже с глянцевой поверхностью, за счет функции подавления фона.



Модель Серия FGS-D Серия BGS-D

Расстояние 100 мм Расстояние 250 мм Расстояние 100 мм Расстояние 300 мм
Кабель NPN FGS-D10N FGS-D25N BGS-D10N BGS-D30N
PNP FGS-D10P FGS-D25P BGS-D10P BGS-D30P
Разъем NPN FGS-D10CN FGS-D25CN BGS-D10CN BGS-D30CN
PNP FGS-D10CP FGS-D25CP BGS-D10CP BGS-D30CP
Размер пятна φ4 мм на расст. 100 мм φ11 мм на расст. 300 мм φ4 мм на расст. 100 мм φ11 мм на расст. 300 мм
Рабочий диапазон 80 ± 20 мм 100 - 250 мм 50 - 100 мм 100 - 300 мм
Источник излучения Красный светодиод
Время отклика 2,5 мс макс.
Регулировка чувствительности Цифровая настройка
Гистерезис 3% 10% 3% 10%
Цифровой дисплей (1)Порог (2)Расстояние
Светодиодный индикатор Выход активен(оранжевый), стабильная работа(зеленый)
Управляющий выход Открытый коллектор NPN или PNP 100 мА/30 В-/1,8 В остаточн. макс.
Режим работы СВЕТЛО / ТЕМНО выбирается с помощью кабеля
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Потребляемая мощность 60 мА/10 В, 25 мА/30 В
Защита контура Обратная полярность, короткое замыкание
Таймер 0 - 10 с
Устойчивость к шуму Излучение: EN60947-5-2, устойчивость: EN60947-5-2
Сертификаты соответствия JIS, UL, CE, VDE(класс 3)
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Рабочая Температура/влажность Работа(от −25 до 55C, 35-85% отн.вл.), хранение(от −40 до 70 C, 35-95% отн.вл.)
Освещенность в окр. среде Солнечный свет:10000 лк макс., высокочастотная лампа: 3000 лк макс.
Виброустойчивость 10 ... 50 ... 55 Гц, амплитуда 1,5 мм, оси XYZ в теч. 2 часов (IEC68)
Ударопрочность 100 G
Степень защиты IP67
