Серия BGS-HL

Датчик BGS с особо высокой точностью детектирует разницу высот 0,08 мм (BGS-HL05**)

Датчик серии FASTUS BGS-HL обеспечивает точное детектирование разницы высот цветных объектов и материалов. Это достигается за счет применения оригинальной технологии "TRI-CORE" в наших высококачественных датчиках смещения.

Эта технология обеспечивает высочайший уровень производительности в отрасли по низкой цене.

Серия BGS-HL

<< В раздел «Лазерные датчики»

Описание

Применения

Размеры

Характеристики

Схемы

Файлы

Видео

Электрический затвор высокого разрешения

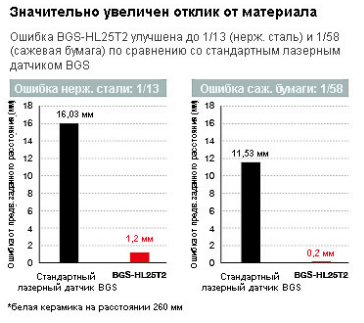

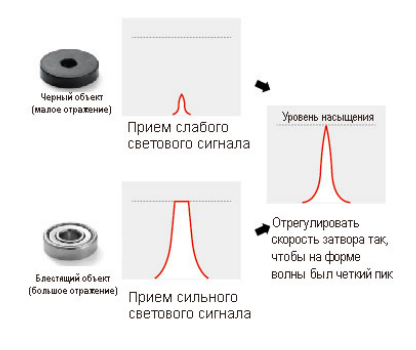

Благодаря функции автоматической регулировки скорости затвора, у серии BGS-HL имеются преимущества точного детектирования черных неотражающих, а также блестящих отражающих поверхностей.

Функция автоматической регулировки скорости затвора минимизирует ошибку, вызываемую разницей отражательной способности объекта и материала.

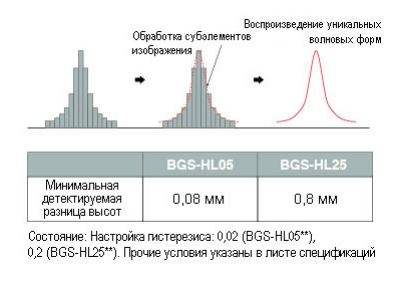

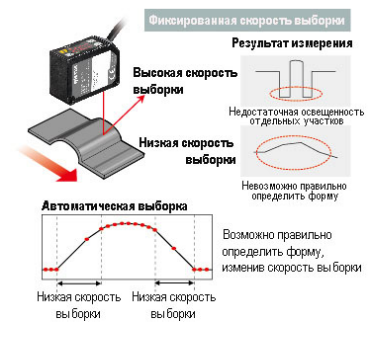

Цифровая обработка субэлементов изображения


Функция автоматической выборки

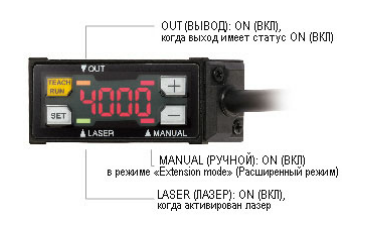

Наглядная цифровая панель

  • 4-разрядный дисплей в небольшом корпусе
  • Легкая настройка с помощью 4 кнопок
  • Широкие функциональные возможности


Идеально подходит для монтажа на роботов


Минимальная детектируемая разница высоты 0,08 мм (BGS-HL05**)


Проверка положения распредвала


Проверка поверхности или деталей сажевого каучука


Детектирование накопления пластин


Детектирование края штабеля с пластинами


Детектирование упаковок с соком разных цветов


Детектирование теста для тонкой пиццы

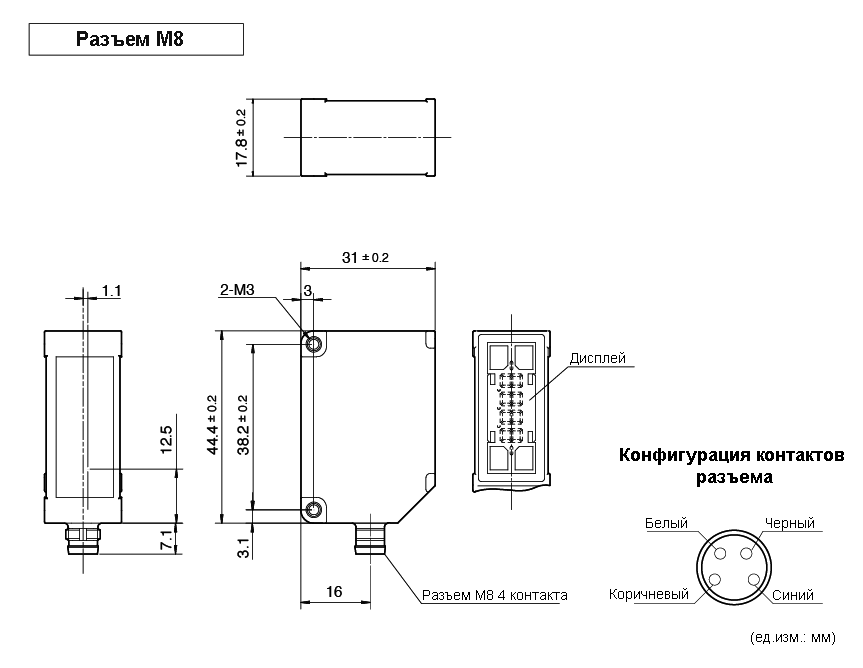

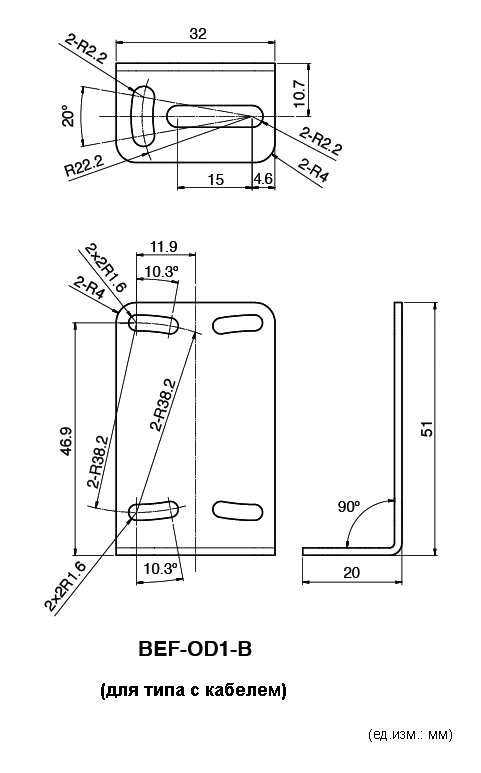

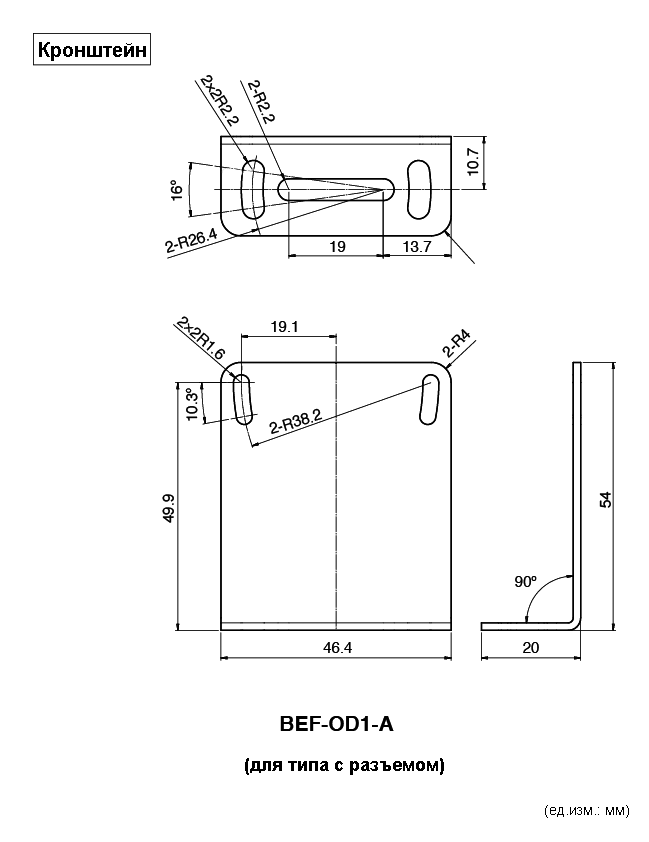

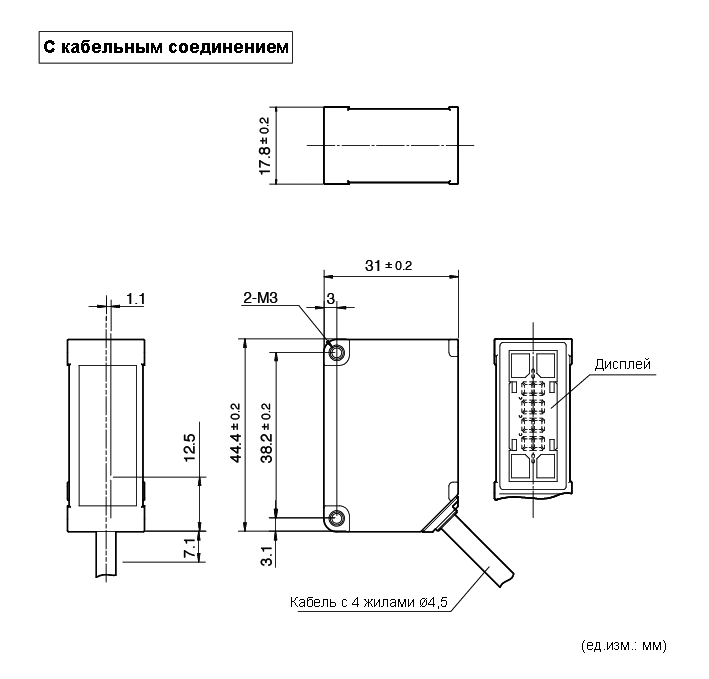

hlseries_dimensions03_l.gif         hlseries_dimensions04_l.gif
С кабельным соединениемАлюминиевый корпусBGS-HL05TBGS-HL25TBGS-HL25T2
Корпус SUSBGS-HLM05TBGS-HLM25TBGS-HLM25T2
РазъемАлюминиевый корпусBGS-HL05TBGS-HL25TBGS-HL25T2
Корпус SUSBGS-HLM05TBGS-HLM25TBGS-HLM25T2
Рабочее расстояние20 ... 50 мм50 ... 250 мм
Воспроизводимость0.01 мм0.1 мм
Минимальная детектируемая разница высот0.08 мм0.8 мм
Источник освещенияКрасный лазерный диод (длина волны 655 нм)
Максимальная мощность: 390 мкВтМаксимальная мощность: 1 мВт
Класс лазераIEC / JISКласс 1Класс 2
FDAКласс II
Размер точкиφ0,8 ммφ1 мм
Время откликаПо умолчанию: 1.5 ... 7,5 мсПо умолчанию: 3 ... 15 мс
Гистерезис0 ... 22,49 мм (по умолчанию: 0,15 мм)0 ... 149,9 мм (по умолчанию: 1 мм)
ИндикаторЛазерный индикатор: зеленый / индикатор мощности: оранжевый / индикатор режима: красный
Цифровой дисплейСветодиодный дисплей с 7 сегментами и 4 разрядами
Регулировка рабочего расстоянияСохраненные значения / ручная
Внешний вводВыключение лазера, запоминание, снятие данных и сохранение значений, одно измерение
Управляющий выводNPN/PNP макс. 100 мА / 24 В пост. тока (остаточное напряжение макс. 1,8 В)
Режим работыСВЕТЛО / ТЕМНО, выбирается путем настройки
ТаймерВЫКЛ / Задержка включения / Задержка выключения / Одно измерение (0 ... 9999 мс)
Источник питания / Потребляемый ток12 ... 24 В пост. тока, включая 10% пульсации (p-p) / 40 мА макс.
Цепь защитыЗащита от неправильного подключения, защита от перегрузки
Степень защитыIP67
Рабочая температура / влажность-10 ... 50℃ / 35 ... 85% RH без замерзания или конденсации
Температура хранения / влажность-20 ... 60℃ / 35 ... 85% RH
Окружающее освещениеЛампа накаливания: 5000 лк макс.
Устойчивость к вибрации10 ... 55 Гц, двойная амплитуда 1,5 мм, X,Y,Z в течение 2 часов
Устойчивость к ударам500 мм/с² (примерно 50 G) X,Y,Z 3 раза в каждой плоскости
МатериалКорпус: <Алюминиевый> Алюминий / <тип SUS> SUS, Передняя линза: PPSU, дисплей: PET
ВесКабель: прибл. 90 г, разъем: 30 г
Аксессуары в комплектеКронштейн: BEF-OD1-B (для типа с кабелем) / BEF-OD1-A (для типа с разъемом), винт M3 * 2 шт.

Данные приведены при условии, что иное не указано в соответствующих документах: Температура окружающей среды: 23℃, напряжение питания: 24 В пост. тока, период отбора проб: 500 мкс, среднее значение: 512, расстояние измерения: середина диапазона, тестируемый объект: белая керамика.
※ 1 На дисплее отображается 0,00~30,00 (BGS-HL05**) / 0,0~200,0 (BGS-HL25**). Когда включена функция "смещения", на дисплее отображается 0 в положении запоминания данных. Дисплей может отображать числа в следующем диапазоне: -7,50~37,5 (BGS-HL05**), -50,0~250,0 (BGS-HL25**)
※ 2 Период снятия данных: 1000 мкс
※ 3 Настройка гистерезиса: 0,02 (BGS-HL05**), 0,2 (BGS-HL25**)
※ 4 Задано с силой 1/e2 (13,5%) по центру. Размер точки прохождения света может отличаться от указанного значения. Если объект, имеющий высокую отражающую способность поверхности, находится близко к зоне обнаружения, это может повлиять на работу датчика.

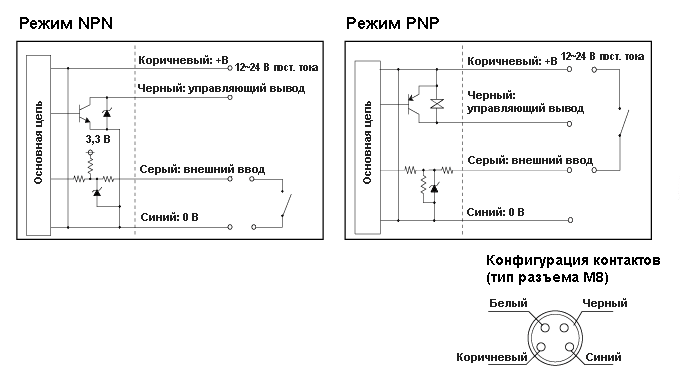

Circuit diagram.gif
Руководство по эксплуатации серии BGS-HLСкачать (1,57 Мб)
Каталог серии BGS-HLСкачать (767,35 Кб)
Технические данные: BGS-HL05 Material deviationСкачать (23,89 Кб)
Технические данные: BGS-HL25 Material deviationСкачать (23,72 Кб)
Чертежи серии BGS-HLСкачать (150,46 Кб)
Чертежи серии BGS-HLСкачать (153,81 Кб)
Чертежи серии BGS-HLСкачать (32,09 Кб)
Чертежи серии BGS-HLСкачать (31,31 Кб)
Чертежи серии BGS-HLСкачать (158,62 Кб)
Чертежи серии BGS-HLСкачать (153,32 Кб)
