Серия C2
  • Экономичный цилиндрический датчик общего назначения.
  • Два типа корпуса, металлический и пластиковый (PBT).
  • Большое расстояние измерения 20 м (проходящий луч), 4м (отражательный тип), 80 см (диффузный тип).

Описание

Применения

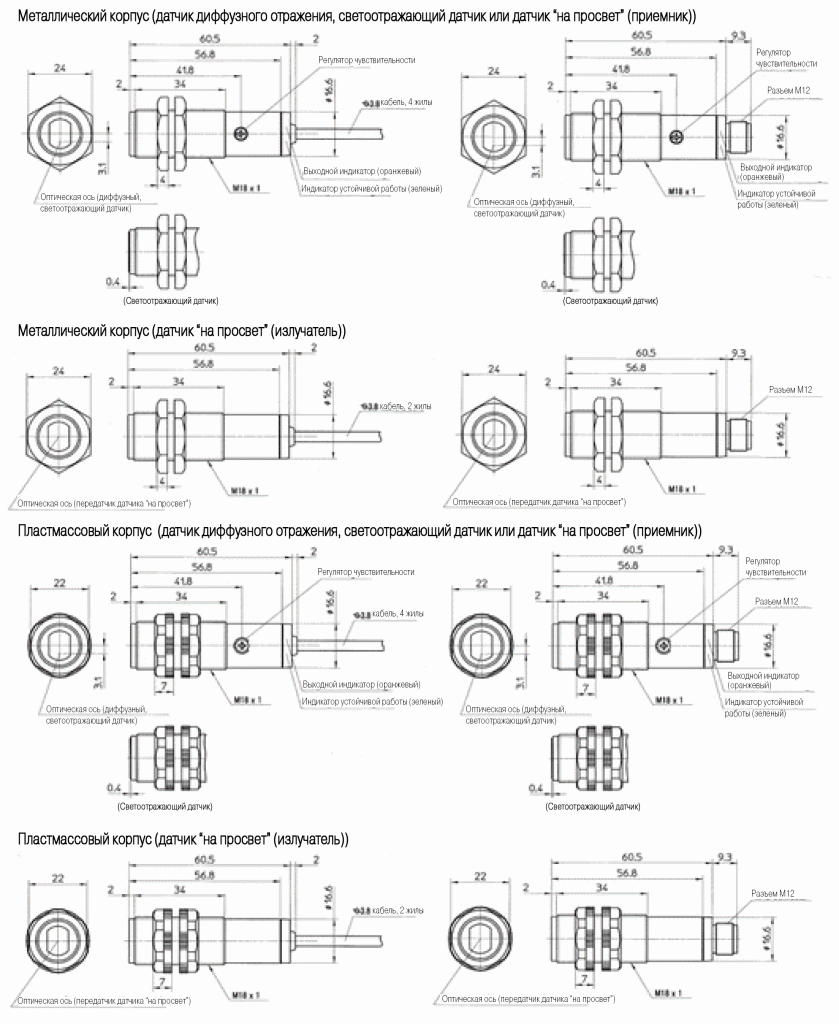

Размеры

Характеристики

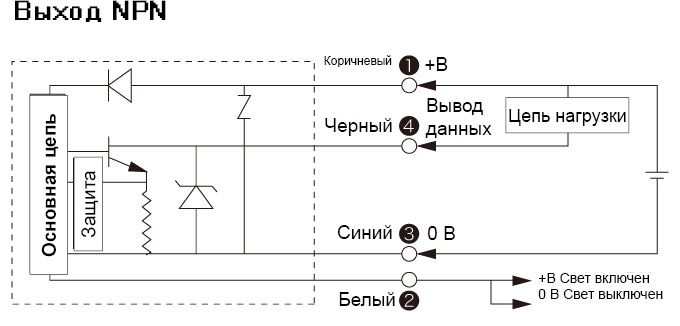

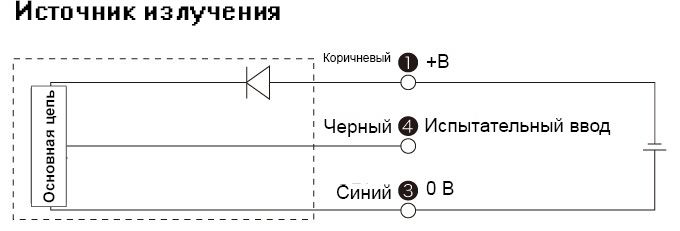

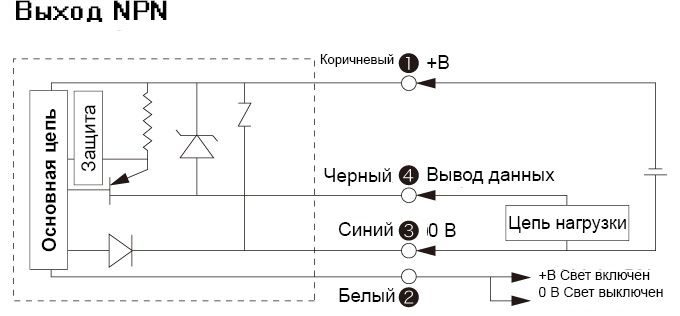

Схемы

Файлы

Экономичный цилиндрический датчик общего назначения

  • Два типа корпуса, металлический и пластиковый (PBT).
  • Большое расстояние измерения 20 м (однопроходной), 4м (отражение от рефлектора), 80 см (диффузный тип).

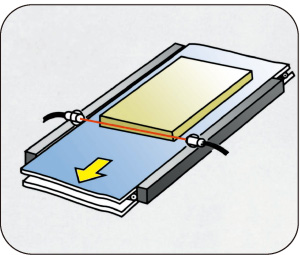

Позиционирование деревянных пластин

Позиционирование деревянных пластин

Датчики серии C можно легко устанавливать в отверстия M18.
Это эффективный способ установки для конвейера.
Например, для детектирования деревянных пластин на конвейере.

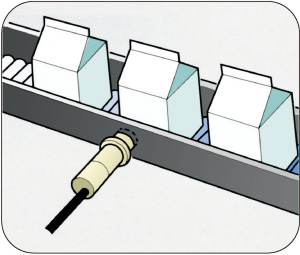

Подсчет пищевых упаковок

Подсчет пищевых упаковок

Необходимо только отверстие M18 для установки датчика серии C в технологическую линию.
Например, для детектирования упаковок на конвейере.

Тип Однопроходной Отражение от рефлектора
С поляризационным фильтром Без поляризационного фильтра
Пластмассовый корпус Кабель C2TP-2000N/P C2RP-F400N/P C2RP-350N/P
Разъем C2TP-2000CN/P C2RP-F400CN/P C2RP-350CN/P
Металлический корпус Кабель C2TM-2000N/P C2RM-F400N/P C2RM-350N/P
Разъем C2TM-2000CN/P C2RM-F400CN/P C2RM-350CN/P
Рабочий диапазон 20 м 0,01 ... 4 м (V-61) 0,01 ... 3.5 м (V-61)
Размер пятна ø:1,1 м / 20 м ø:27 см / 4 м ø:24 см / 3,5 м
Источник излучения Красный светодиод Инфракрасный светодиод
Напряжение питания От 10 до 30 В-, включая 10% пульсации (p-p)
Потребление электроэнергии Излучатель: 20 мА макс. 20 мА макс.
Приемник: 15 мА макс.
Гистерезис
Время отклика 0,5 мс макс.
Режим работы СВЕТЛО / ТЕМНО выбирается с помощью провода управления
Управляющий выход Открытый коллектор NPN/PNP 100 мА макс./30 В- макс. (остаточное напряжение. 1,8 В макс./100 мА)
Регулировка чувствительности Однооборотный потенциометр
Светодиодный индикатор Выходной индикатор (оранжевый светодиод) / индикатор стабильности (зеленый светодиод)
Освещенность в окр. среде Солнечный свет:10000 лк, лампа накаливания: 3000 лк макс.
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность 50G (500 м/S²), оси X-Y-Z, 3 раза
Материал Корпус: BSBM+Ni, линза: PC
Сертификаты соответствия CE
Рабочая температура/влажность -25 ... 55 / 35 ... 85% отн.вл.
Температура/влажность хранения -30 ... 70 / 35 ... 95% отн.вл.
Степень защиты IEC IP67
Материал Пластмассовый корпус PBT(со стеклом) / Металлический корпус: BSBM, Передняя крышка, линза: ПММА


Тип Диффузный
11 см 40 см 80 см
Пластмассовый корпус Кабель C2DP-11N/P C2DP-40N/P C2DP-80N/P
Разъем C2DP-11CN/P C2DP-40CN/P C2DP-80CN/P
Металлический корпус Кабель C2DM-11N/P C2DM-40N/P C2DM-80N/P
Разъем C2DM-11CN/P C2DM-40CN/P C2DM-80CN/P
Рабочий диапазон 11 см 40 см 80 см
Размер пятна ø:8 мм / 11 см ø:20 мм / 40 см ø:30 мм / 80 см
Источник излучения Красный светодиод
Напряжение питания От 10 до 30 В-, включая 10% пульсации (p-p)
Потребление электроэнергии 20 мА макс.
Время отклика 0,5 мс макс.
Режим работы СВЕТЛО / ТЕМНО выбирается с помощью провода управления
Управляющий выход Открытый коллектор NPN/PNP 100 мА макс./30 В- макс. (остаточное напряжение. 1,8 В макс./100 мА)
Регулировка чувствительности Однооборотный потенциометр
Светодиодный индикатор Выходной индикатор (оранжевый светодиод) / индикатор стабильности (зеленый светодиод)
Освещенность в окр. среде Солнечный свет:10000 лк, лампа накаливания: 3000 лк макс.
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность 50G (500 м/S²), оси X-Y-Z, 3 раза
Материал Корпус: BSBM+Ni, линза: PC
Сертификаты соответствия CE
Рабочая температура/влажность -25 ... 55 / 35 ... 85% отн.вл.
Температура/влажность хранения -30 ... 70 / 35 ... 95% отн.вл.
Степень защиты IEC IP67
Материал Пластмассовый корпус PBT(со стеклом) / Металлический корпус: BSBM, Передняя крышка, линза: ПММА
