Серия Z-L

Стандартные лазерные датчики со встроенным усилителем


  • Такая же низкая стоимость, как у светодиодных источников света
  • Лазер для сквозного луча класс 1
  • Отличная устойчивость к окружающей среде
  • Серия ZR-Q -  идеальна для детектирования прозрачных объектов - пластмассовые бутылки, пленка и т.д.
  • Серия ZR-X/QX, коаксиальный луч - детектирование через узкие отверстия
  • Прочный датчик. Ударопрочность 100G и класс водонепроницаемости IP67.
  • Источник лазерного излучения проецирует пятно размером 2 мм на расстоянии 400 мм (диффузный режим).

Описание

Применения

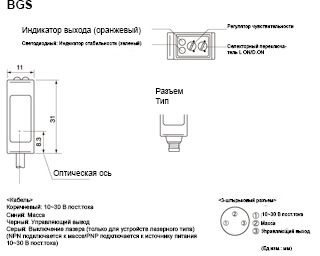

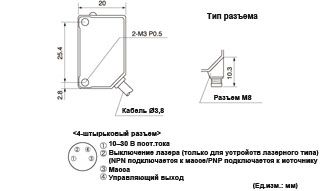

Размеры

Характеристики

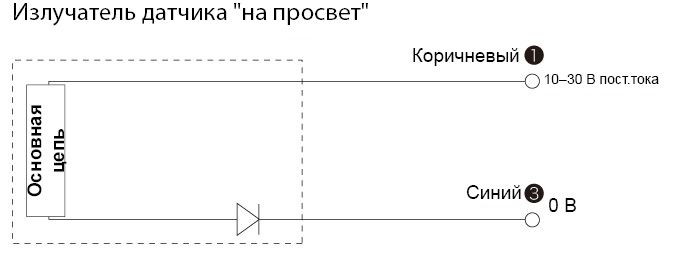

Схемы

Файлы

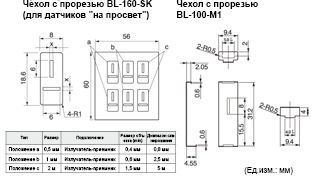

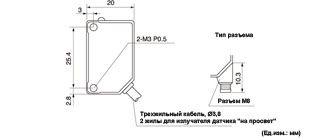

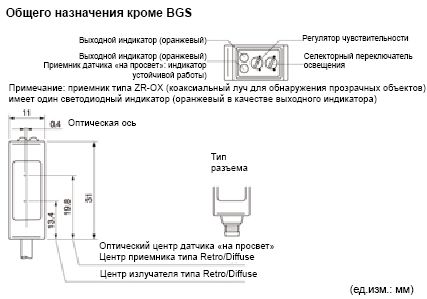

Проходящий луч

Проходящий луч

Диффузный тип

Диффузный тип

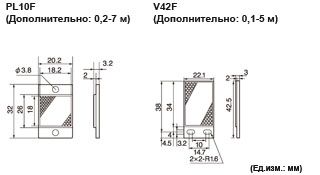

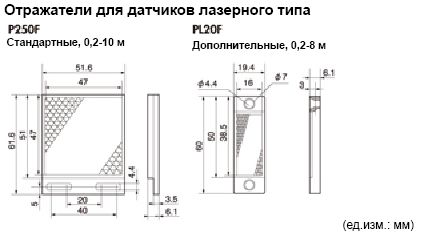

Отражательный тип

Отражательный тип

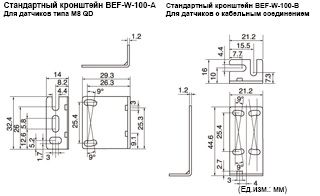

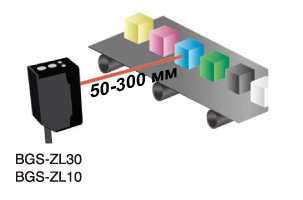

Тип BGS

Тип BGS

Класс 2/класс II IEC, Положения FDA

  • Соответствуют классу 2 (IEC) и классу II положений FDA.
  • (Класс 1 для датчика с проходящим лучем)

Класс 2/класс II IEC, Положения FDA

Проходящий луч лазера/отражательный тип

  • Расстояние детектирования 30 м (датчик с проходящим лучем), короткое время отклика 250 мкс.
  • Компактный размер с источником лазерного излучения, малый диаметр проецируемого луча 2 мм.
  • Класс защиты IP67
  • Типы QD для отверстий M8.

Датчик с проходящим лучем, серия ZT-L

  • Размер пятна 30 мм на расстоянии детектирования 30 м

Датчик с проходящим лучем, серия ZT-L

Время отклика 250 мкс

  • Предназначено для быстро движущихся объектов.

Время отклика 250 мкс

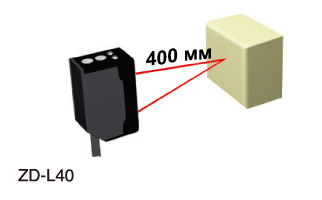

Диффузный отражательный датчик ZD-L

  • Малый размер пятна 2 мм на расстоянии детектирования 400 мм

Диффузный отражательный датчик ZD-L

Предотвращение перекрестных помех

  • 2 датчика могут монтироваться бок о бок.

Предотвращение перекрестных помех

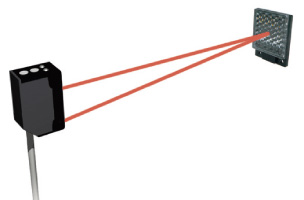

Отражательный датчик ZR-L

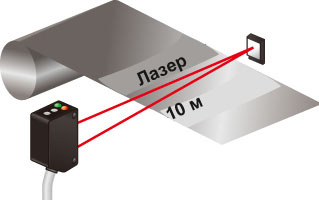

  • Размер пятна 10 мм на расстоянии детектирования 10 м

Отражательный датчик ZR-L

Класс защиты IP67

  • Можно поливать из шланга!
  • Герметичность протестирована в соответствии с категорией IP67.

Класс защиты IP67


Для транспортировки материалов (Z2R-350)

Для транспортировки материалов (Z2R-400)

Установка датчиков отражательного типа Z2R-350 проста, так как необходимо просто установить отражатель с противоположной стороны. Также сам датчик очень компактный.

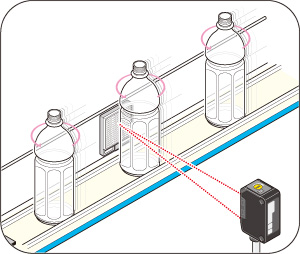

Производство напитков (ZR-QX200)

Производство напитков (ZR-QX200)

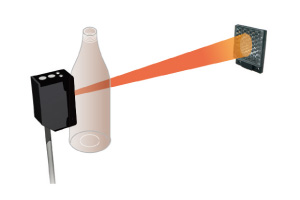

ZR-QX200 предназначен для детектирования прозрачных объектов. Датчик прост в установке за счет компактного размера и коаксиального луча.

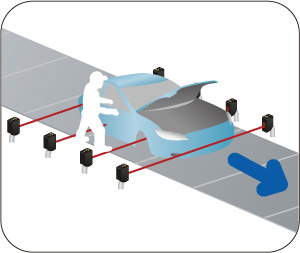

Автомобили на конвейере (ZT-1200)

Автомобили на конвейере (ZT-1200)

С помощью датчиков типа ZT-1200 можно детектировать объекты на расстоянии до 12 м.
Простота установки за счет компактного размера.
Подходит для детектирования автомобилей на конвейере.



PCB(BGS-Z10N)

Печатные платы (BGS-Z10N)

Стабильное детектирование печатных плат за счет функции подавления любого типа фона.









Проходящий луч лазера/отражательный тип

Модель Однопроходной Поляризованный отражательный Диффузный-отражательный
Кабель NPN ZT-L3000N ZR-L1000N ZD-L40N
PNP ZT-L3000P ZR-L1000P ZD-L40P
Разъем M8 NPN ZT-L3000CN ZR-L1000CN ZD-L40CN
PNP JZT-L3000CP ZR-L1000CP ZD-L40CP
Напряжение питания 10-30 В-, включая 10% пульсацию
Потребляемая мощность 30 мА макс. 20 мА макс.
Рабочий диапазон 30 м
10 м (Отражатель: P250F)
400 мм
Размер пятна 30 мм/30 м 10 мм/8 м 2 мм/400 мм
Время отклика 250 мкс
Гистерезис -
Рабочая температура От −10 до +50℃
Рабочая влажность От 35 до 85℃
Температура/влажность хранения От -25 до +70 ℃, от 35 до 95%
Виброустойчивость От 10 до 55 Гц ширина 1,5 мм
Ударопрочность 50G (500 м/с²:)
Степень защиты IP67
Источник излучения Лазер (650 нм)
Класс лазера (IEC) Класс 1 Класс 2
Класс лазера (FDA) Класс 1 Класс 2
Выходной индикатор Оранжевый (желтый) светодиод
Индикатор мощности лазера Зеленый светодиод
Регулировка чувствительности Однооборотный потенциометр
Режим работы СВЕТЛО / ТЕМНО выбирается с помощью переключателя
Подключение 2 м кабель / разъем M8

Общее назначение

Модель Однопроходной Отражение от рефлектора Диффузный Напряжение питания Кабель Детектирование стеклянных объектов
Кабель NPN ZT-1200N ZR-350N ZD-70N ZD-L09N ZD-W20N ZR-Q200N
PNP ZT-1200P ZR-350P ZD-70P ZD-L09P ZD-W20P ZR-Q200P
Разъем M8 NPN ZT-1200CN ZR-350CN ZD-70CN ZD-L09CN ZD-W20CN ZR-Q200CN
PNP ZT-1200CP ZR-350CP ZD-70CP ZD-L09CP ZD-W20CP ZR-Q200CP
Рабочий диапазон 12 м 3,5 м (отражатель V-61) 70 см 1-9 см 1 - 200 мм 2 м (отражатель V-61)
Время отклика 0.5 мс
Размер пятна 1,5 м на расст. 12 м 350 мм на расст. 3,5 м 100 мм на расст. 700 мм 12 мм на расст. 90 мм 30 мм на расст. 50 мм 300 мм на расст. 2 м
Режим работы СВЕТЛО / ТЕМНО выбирается
Гистерезис нет 20% макс. 10% макс. 20% макс. нет
Источник излучения Красный светодиод
Регулировка чувствительности 1-оборотный подстроечный элемент (240 градусов)
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Напряжение питания 10 - 30 В-, включая 10% пульсацию
Потребляемая мощность 20 мА макс.
Светодиодный индикатор Двойной индикатор (выход: оранжевый, стабильная работа: зеленый)
Степень защиты IP67
Ударопрочность 100G (1,000 м/с²:)
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Рабочая температура/влажность От 25 до 55 ℃, от 35 до 85% отн. вл.
Материалы Стекловолокно ABS (корпус), ПММА (линза)

Отражательный с коаксиальным светодиодом

Модель С отражением от рефлектора для прозрачных объектов
Поляризованный отражательный (коаксиальный луч)
Общее назначение Коаксиальный луч
2 м кабель Модели с разъемом M8 - 4 вывода 2 м кабель Модели с разъемом M8 - 4 вывода 2 м кабель Модели с разъемом M8 - 4 вывода
Кабель NPN ZR-Q200N ZR-Q200CN ZR-QX200N ZR-QX200CN4 ZR-X250N ZR-X250CN4
PNP ZR-Q200P ZR-Q200CP ZR-QX200P ZR-QX200CP4 ZR-X250P ZR-X250CP4
Разъем M8 NPN ZT-1200CN ZR-350CN ZD-70CN ZD-L09CN ZD-W20CN ZR-Q200CN
PNP ZT-1200CP ZR-350CP ZD-70CP ZD-L09CP ZD-W20CP ZR-Q200CP
Рабочий диапазон
0,01 - 2 м
(отражатель V-61)
0 - 2 м
(отражатель P250F)
0 - 2,5 м
(отражатель V-61)
Время отклика 0.5 мс 250 мкс
Размер пятна φ300 м на расст. 2 м φ60 мм на расст. 2 м φ60 мм на расст. 2 м
Режим работы СВЕТЛО / ТЕМНО выбирается
Светодиодный индикатор
Выход: оранжевый,
стабильная работа: зеленый
Выход: оранжевый
Выход: оранжевый,
стабильная работа: зеленый
Источник излучения Красный светодиод
Регулировка чувствительности 1-оборотный потенциометр
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Потребляемая мощность 20 мА макс.
Степень защиты IP67
Ударопрочность 100G (1,000 м/с²:)
Освещенность в окр. среде Солнечный свет:10000 лк макс., лампа накаливания: 3000 лк макс.
Рабочая температура/влажность От 25 до 55 ℃, от 35 до 85% отн. вл.
Материалы ABS (корпус), ПММА (линза)

"Датчики M8-QD с 3 выводами для европейского оборудования поставляются с добавочным кодом -CN(P)3, например, "ZR-QX200CN3".


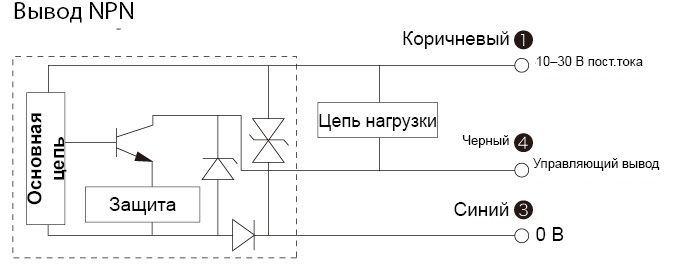

Проходящий луч

Проходящий луч

  • ZT-1200N/ ZT-1200P/ ZT-1200CN/ ZT-1200CP

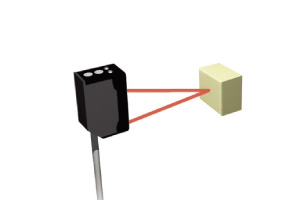

Сходящийся тип

Сходящийся тип

  • ZD-L09N/ ZD-L09P/ ZD-L09CN/ ZD-L09CP



Отражательный тип

Отражательный тип

  • ZR-350N/ ZR-350P
  • ZR-350CN/ ZR-350CP

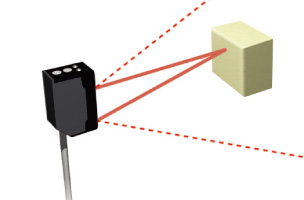

Диффузный тип (включая расходящийся)

Диффузный тип (включая расходящийся)

Диффузный
  • ZD-70N/ ZD-70P
  • ZD-70CN/ ZD-70CP
Расходящийся
  • ZD-W20N/ ZD-W20P
  • ZD-W20CN/ ZD-W20CP

Коаксиальный светодиодный тип

Коаксиальный светодиодный тип

Общее назначение
  • ZR-X250N/ ZR-X250P
  • ZR-X250CN/ ZR-X250CP
Прозрачные объекты
  • ZR-QX200N/ ZR-QX200P
  • ZR-QX200CN/ ZR-QX200CP


Руководство по эксплуатации серии Z-L/BGS-ZLСкачать (179,37 Кб)
Каталог серии Z-L/BGS-ZLСкачать (8,91 Мб)
Технические данные: ZD-L40Скачать (42,35 Кб)
Технические данные: ZD-L40Скачать (43,87 Кб)
Технические данные: ZD-L40Скачать (44,69 Кб)
Технические данные: ZD-L40Скачать (40,78 Кб)
Технические данные: ZD-L40Скачать (37,84 Кб)
Технические данные: ZR-L1000Скачать (45,48 Кб)
Технические данные: ZR-L1000Скачать (41,17 Кб)
Технические данные: ZR-L1000Скачать (41,96 Кб)
Технические данные: ZR-L1000Скачать (40,53 Кб)
Технические данные: ZR-L1000Скачать (35,50 Кб)
Технические данные: ZR-L1000 + PL10FСкачать (46,97 Кб)
Технические данные: ZR-L1000 + PL10FСкачать (39,68 Кб)
Технические данные: ZT-L3000Скачать (45,26 Кб)
Технические данные: ZT-L3000Скачать (37,67 Кб)
Технические данные: ZT-L3000Скачать (43,84 Кб)
Технические данные: ZT-L3000Скачать (39,58 Кб)
Технические данные: ZT-L3000Скачать (38,02 Кб)
Технические данные: РазмерыСкачать (37,99 Кб)
Технические данные: РазмерыСкачать (42,06 Кб)
Технические данные: РазмерыСкачать (35,47 Кб)
Технические данные: РазмерыСкачать (40,51 Кб)
Чертежи серии Z-L/BGS-ZLСкачать (524,81 Кб)
