Серия TD1

Многолучевые датчики кромки серии TD1

Измерение положения кромки любого объекта
• Подходит для измерения кромок и измерения ширины / зазора
• Функция выравнивания оси луча для простой установки
• Легко читаемый индикатор усилителя

 Продается отдельно: CDA-DM

Описание

Применения

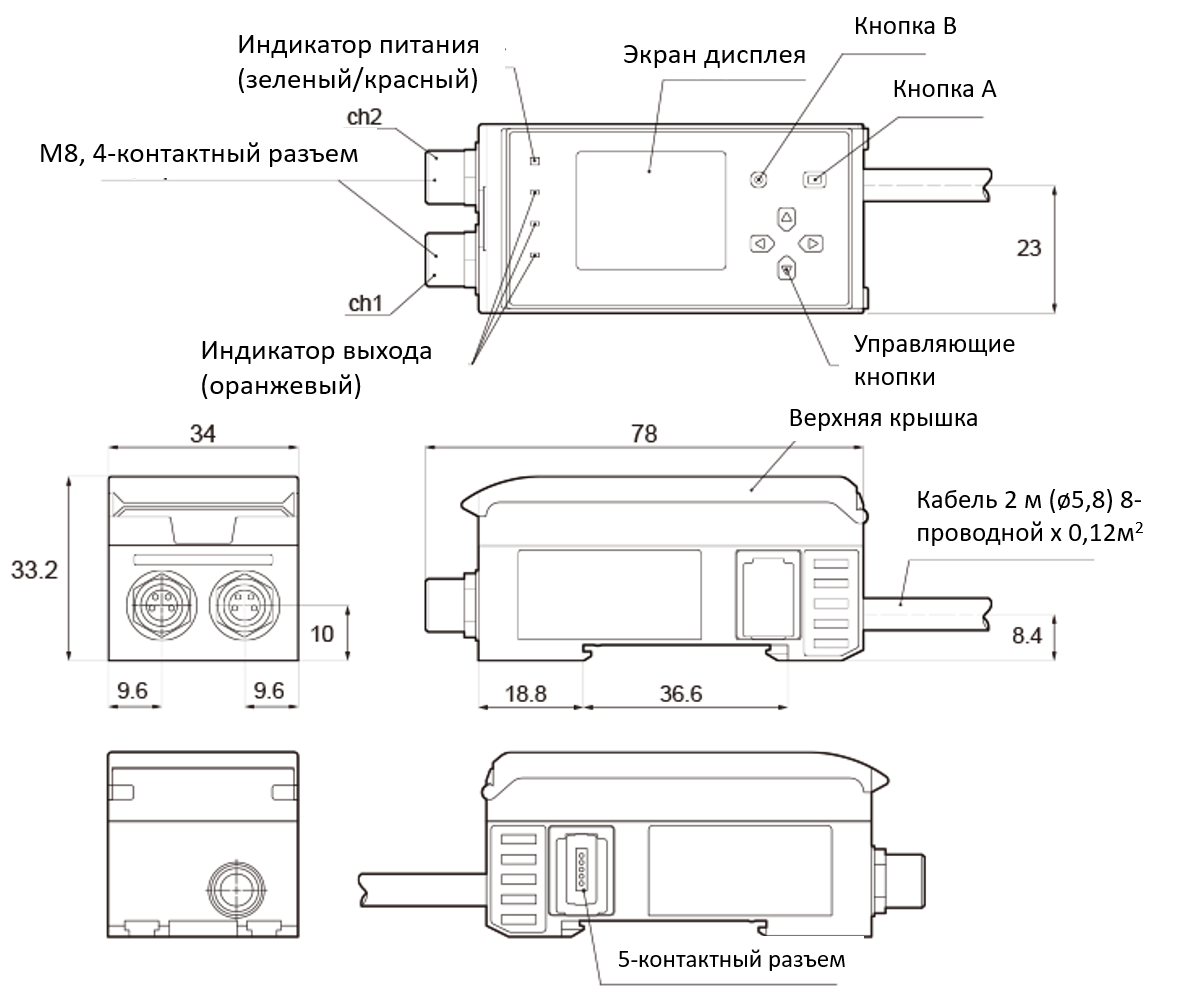

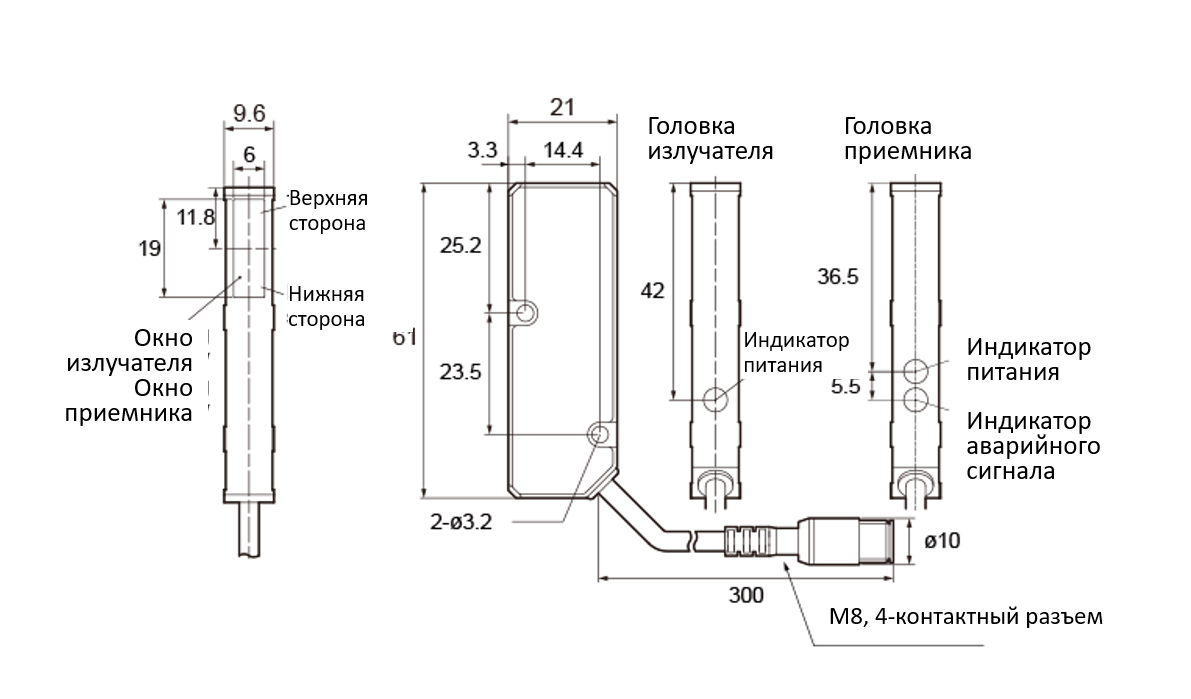

Размеры

Характеристики

Схемы

Файлы

Однопроходный датчик положения кромки серии TD1 оснащен светоприемником на базе сенсора CMOS, что позволяет с высокой точностью измерять кромки и торцевые поверхности.

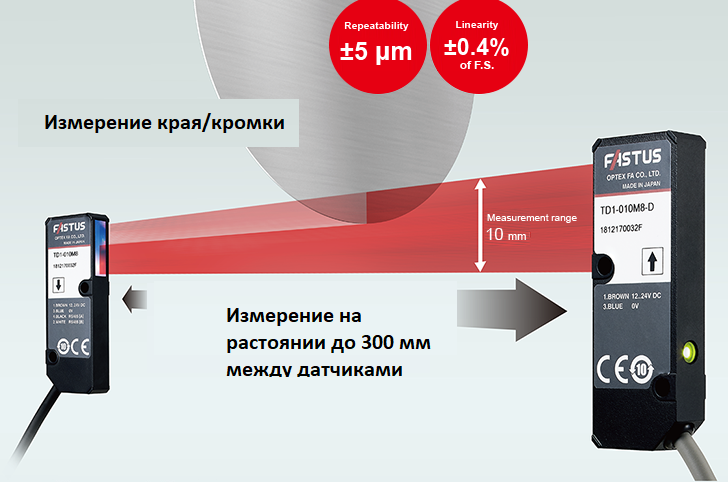

Измерение кромки

Серия TD1 идеально подходит для оборудования, где требуется контроль положением кромки, например, для измерения торцевых поверхностей компонентов или листовых материалов.

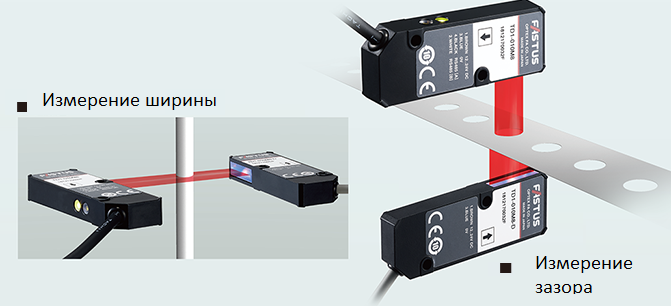

 Измерение ширины / зазора

Метод измерения, используемый TD1, позволяет настроить датчик для задач инспекции, например, измерения ширины небольших электронных компонентов или зазоров между роликами.

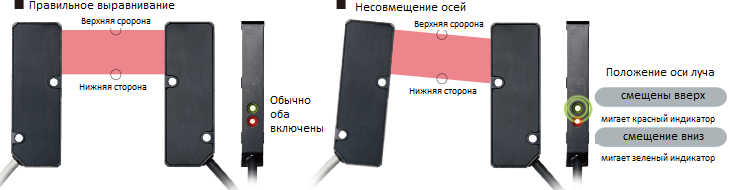

Легкое выравнивание оси луча

 В режиме проверки направления оси луча индикатор будет мигать, пока ось смещена, сигнализируя о необходимости выравнивания. Функция выравнивания упрощает проверку оси луча при монтаже датчиков или при периодическом обслуживании.

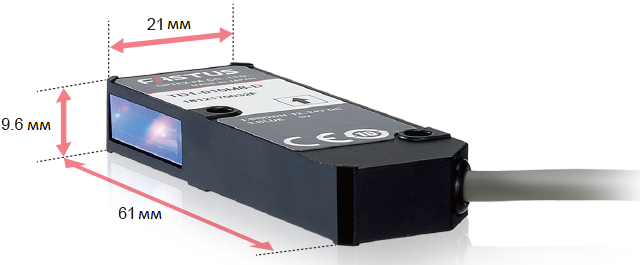

Компактный дизайн

Компактный размер головки датчика позволяет легко устанавливать его даже в ограниченном пространстве, оптимизируя тем самым размеры оборудования.



Усилитель (опция)

Блок усилителя датчика смещения

серия CDA

CDA-DM

  • Дисплей EL четко отображает информацию на японском и английском языках.
  • Расчеты могут выполняться с двумя блоками серии TD1.

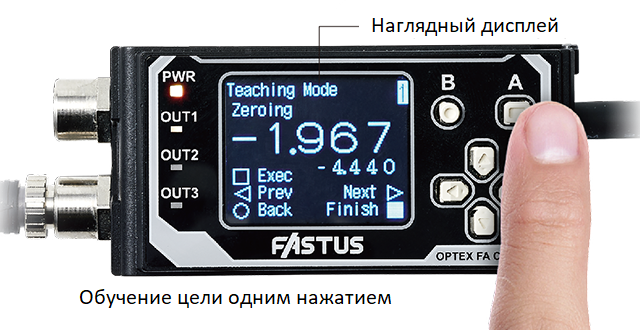

Простой режим обучения

При обучении датчика центральное положение кромки может быть задано по желанию в пределах диапазона измерения. Просто поместите объект измерения в нужное положение и нажмите кнопку.



Функция вычисления

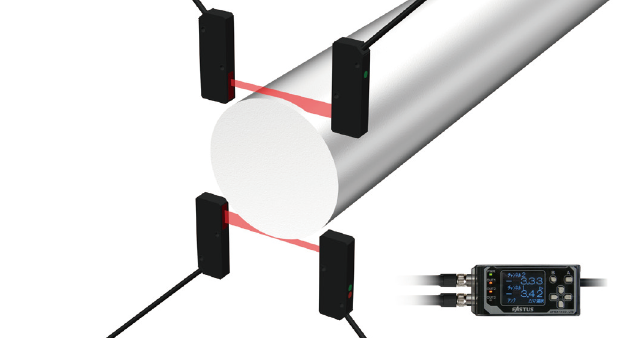

Подключение двух блоков TD1 позволяет измерять детали с наружным диаметром 10 мм и более.

Модель

Двойной тип аналогового выхода

CDA-DM

Головка датчика

Кол-во подключаемых устройств

Макс. 2 устройства

Тип соединения

На стороне усилителя: M8, 4-контактный разъем

Дисплей

Матричный дисплей

Органическая панель EL, 128 × 96 пикселей

Индикаторы

Питание: красный/зеленый
Выход: оранжевый

Напряжение питания

От 12 до 24 В постоянного тока ± 10%, включая пульсацию 10% (p-p)

Потребляемый ток

100 мА или менее (при 12 В)

Аналоговый выход

Тип напряжения: от 0 до 10 В, двойной выход

Управляющий выход

NPN / PNP открытый коллектор (3 выхода),

Максимум. 100 мА / 30 В постоянного тока, Остаточное напряжение: 1,8 В или менее

Внешний вход

Тип соединения

Тип кабеля: кабель: 2 м (ø5,8)

Устойчивость к окружающей среде

Температура окружающей среды/влажность

от -20 до + 50 °С / от 35 до 85% относительной влажности (без замерзания или конденсации)

Температура хранения/влажность

От -20 до + 60 °C / от 35 до 85% относительной влажности (без замерзания или конденсации)

Виброустойчивость

От 10 до 55 Гц; двойная амплитуда 1,5 мм;

2 часа в каждом из направлений X, Y и Z

Ударопрочность

Прибл. 50 G (500 м/с2),

трижды по каждой оси X, Y и Z

Цепь защиты

Защита от переполюсовки, защита от перегрузки по току

Степень защиты

IP50

Материал

Корпус: Поликарбонат

Вес

170 г

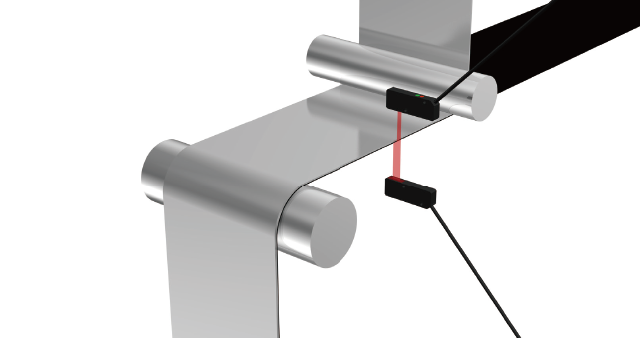

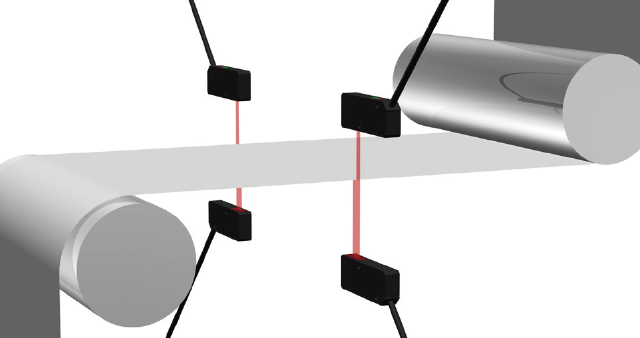

  •  Контроль намотки листового материала



  •  Контроль / измерение края материала


  • Измерение внешнего диаметра цилиндрической детали

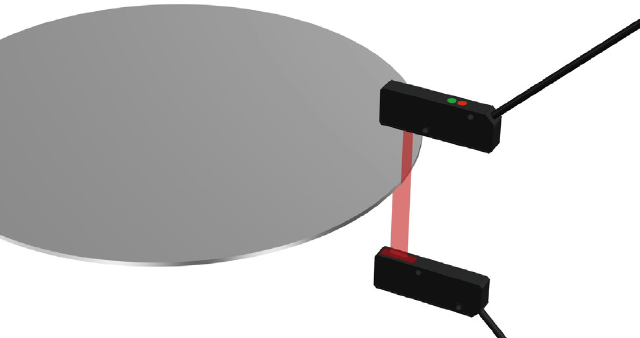

  •      Выравнивание пластин
н

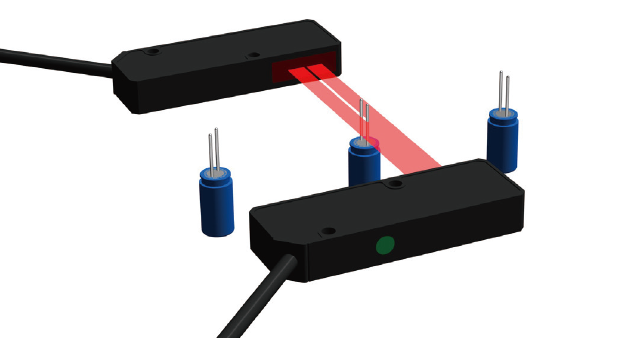

  • Идентификация ориентации электронного компонента

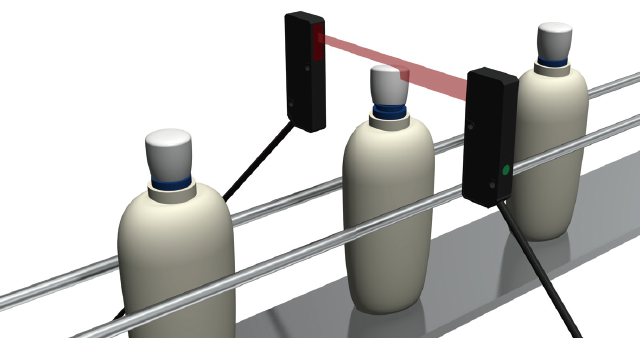

  • Определение смещения крышки бутылки

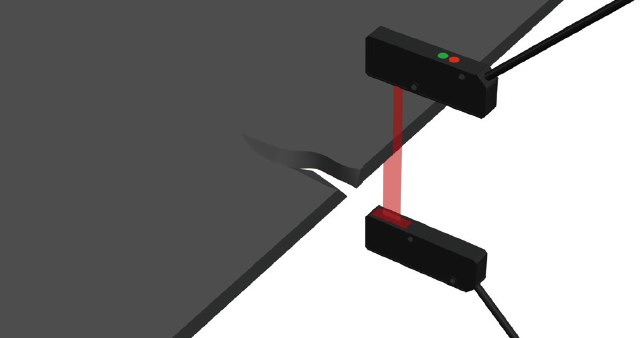

  • Проверка дефектов листа резины

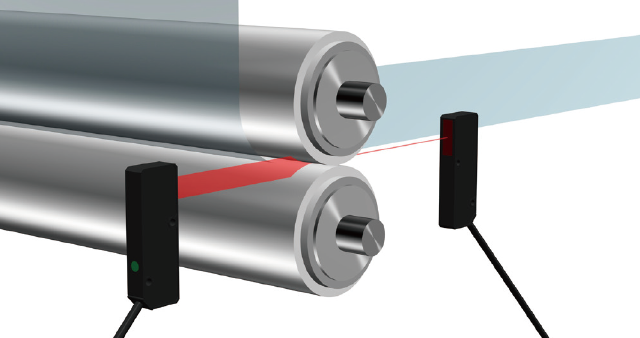

  • Измерение зазоров между валками/роликами







Серия TD1

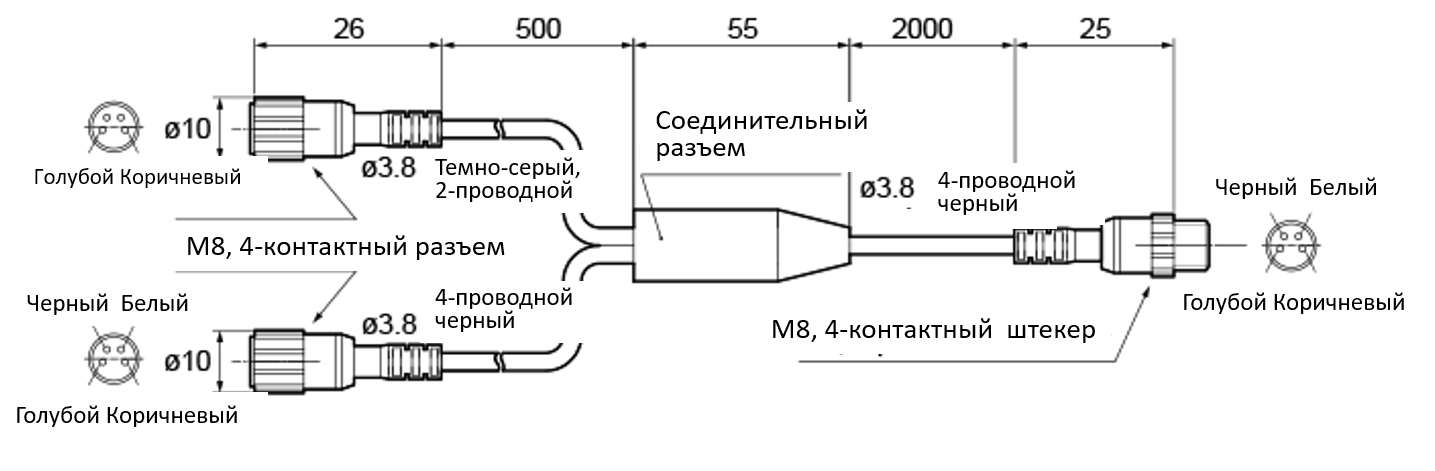

Соединительный кабель TDCN-Y2-M8 Y




Удлинительный кабель датчика-усилителя DSL-0804-G02M / DSL-0804-G05M




Усилитель CDA-DM



Модельный ряд

Тип

Диапазон измерения

Повторяемость

Последовательный интерфейс

Тип соединения

Модель

https://www.optex-fa.com/img/products/dsp_sensor/td1_img/lineup_l.png

https://www.optex-fa.com/img/products/dsp_sensor/td1_img/lineup_r.png

±5 мкм

RS-485

Pig tail

TD1-010M8

Характеристики

Модель

TD1-010M8

Диапазон измерения

Край: ± 5 мм, ширина: 10 мм

Расстояние между головками

Max. 300 мм

Источник света

средний

(длина волны)

Красный полупроводниковый лазер (длина волны: 660 нм)

Максимальная выходная мощность

390 мкВт

Класс лазера

Класс 1 (IEC/JIS) *1

Размер светового пятна

3 × 14 мм

Линейность

При расстоянии между головками 100 мм: ± 0,4% полной шкалы (± 40 мкм)

Повторяемость *2

±5 мкм

Период выборки

500 мкс

Температурный дрейф

± 0,02% полной шкалы/C

Индикаторы

[Головка излучателя] Индикатор питания: зеленый

[Головка приемника] Индикатор питания: зеленый,

Индикатор аварийной сигнализации: красный

Последовательный интерфейс

RS-485

Напряжение питания

От 12 до 24 В пост. тока ± 10%

Потребляемый ток

Головка излучателя: 20 мА или менее (при 12 В пост. тока)

Головка приемника: 80 мА или менее (при 12 В пост. тока)

Тип соединения

Тип Pig tail: Кабель с M8, 4-контактный разъем, длина 300 мм

Устойчивость к окружающей среде

Температура окружающей среды/

влажность

от -10 до + 50 °C / от 35 до 85% относительной влажности (без замерзания или конденсации)

Температура хранения/

влажность

от -20 до + 60 °C / от 35 до 85% относительной влажности (без замерзания или конденсации)

Освещение

Солнечный свет: 10 000 лк или менее, лампа накаливания: 3000 лк или менее

Виброустойчивость

От 10 до 55 Гц; двойная амплитуда 1,5 мм;

2 часа по каждой оси X, Y и Z

Ударопрочность

Прибл. 50 G (500 м/с2),

трижды по каждой оси X, Y и Z

Цепь защиты

Защита от переполюсовки

Степень защиты

IP50

Директивы

EMC

EMC (2014/30/EU)

Окружающая среда

RoHS (2011/65/EU), КНР RoHS (Директива No. 32)

Применимые стандарты

EN60947-5-2

Материал

Корпус: литой под давлением алюминий, окно излучателя/приемника: стекло

Вес

Головка излучателя/приемника: 30 г каждая

(включая соединительный кабель 300 мм)

* 1 - свяжитесь с производителем для получения информации о правилах FDA.

* 2 - с подсчетом усреднения единицы.

Аксессуары

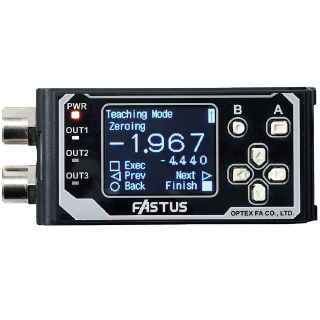

  • Блок усилителя - Серия CDA.

https://www.optex-fa.com/img/products/dsp_sensor/td1_img/option_CDA.png


Органический дисплей EL четко отображает информацию на японском и английском языках.

Внешний усилитель может использоваться для расчетов с использованием двух датчиков серии TD1 или подключается к блоку связи CC-Link.



CDA-DM
Двойной аналоговый выход


  • Соединительные кабели

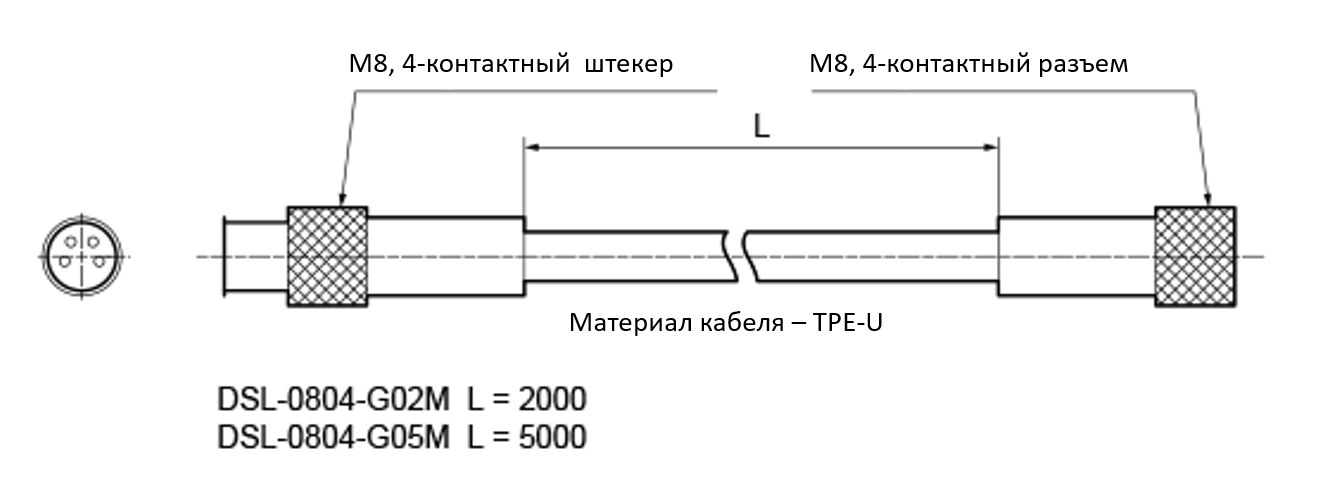

Удлинитель -  кабель датчик-усилитель

https://www.optex-fa.com/img/products/dsp_sensor/td1_img/option_DSL-0804.png
Убедитесь, что длина кабеля при использовании усилителя CDA находится в пределах 10 м.



  • DSL-0804-G02M

Длина кабеля: 2 м, для робота

  • DSL-0804-G05M

Длина кабеля: 5 м, для робота

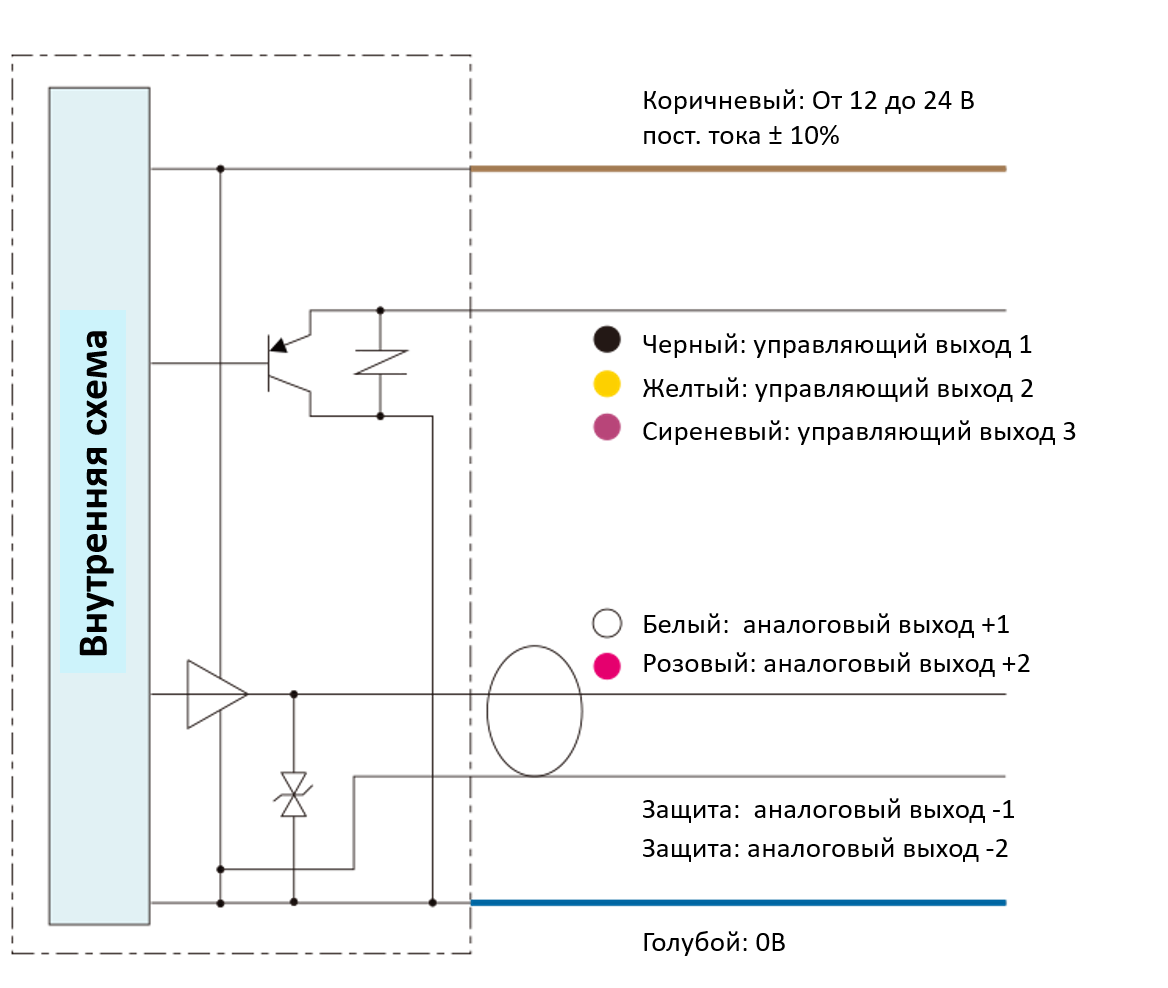

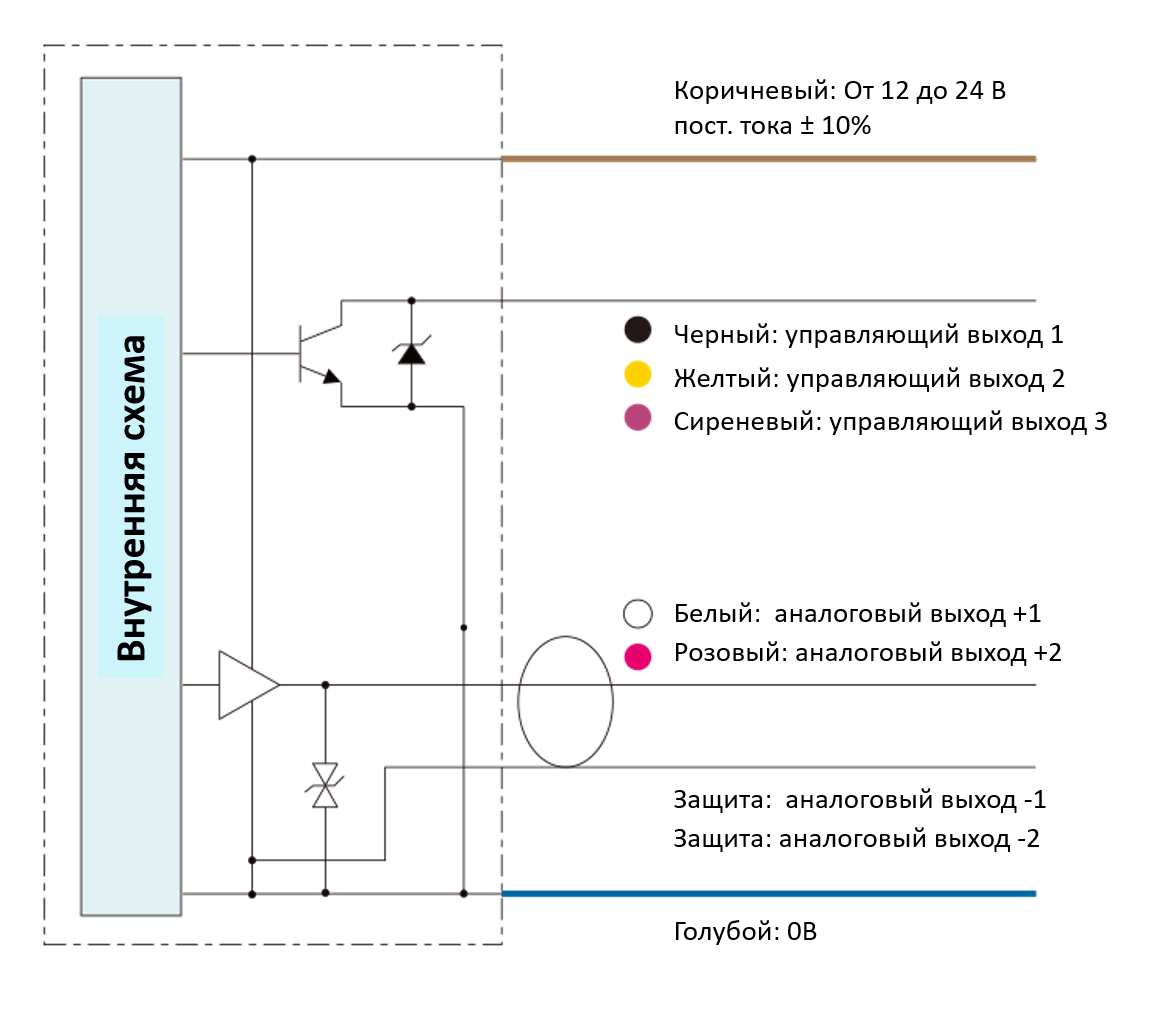

Схема ввода / вывода (усилитель CDA-DM)

NPN тип


PNP тип
