Видеодатчики

Серия CVS4-R

  • Компактный комплексный датчик оптического распознавания символов
  • Простота настройки и высокая производительность
  • Встроенный календарь.

Серия CVS4-R

<< В раздел «Видеодатчики»

Описание

Применения

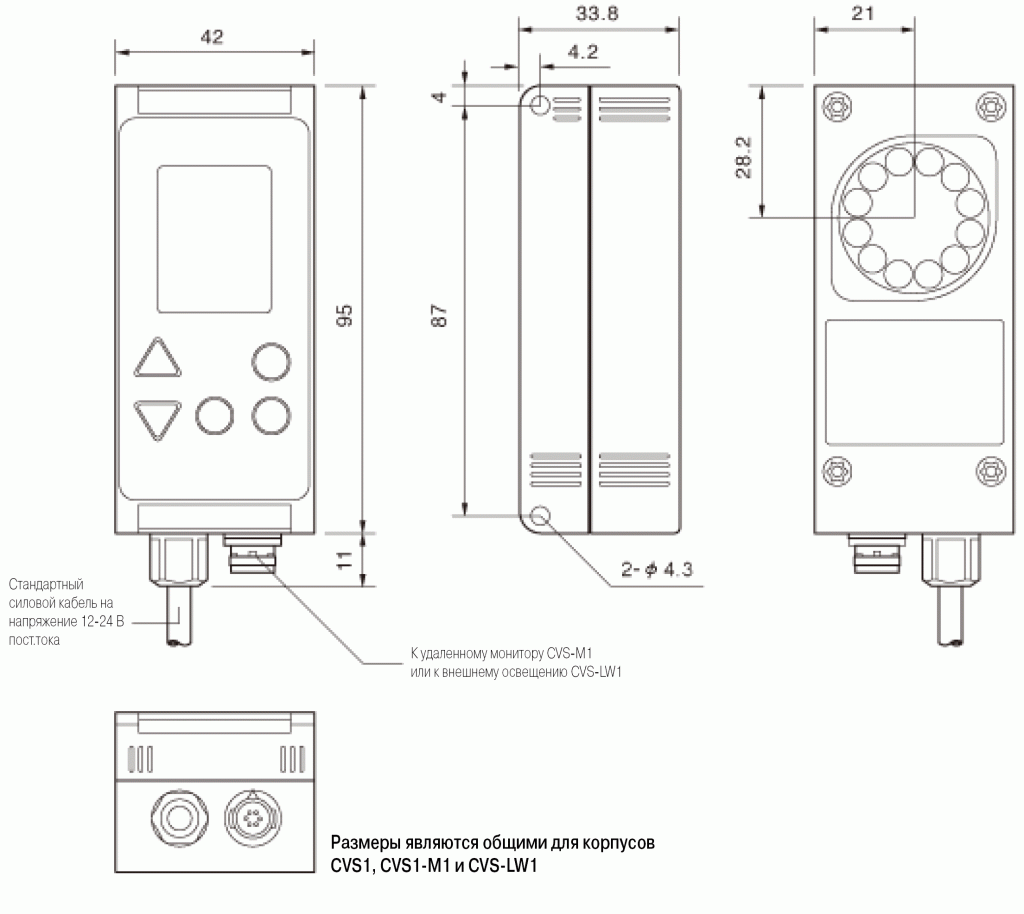

Размеры

Характеристики

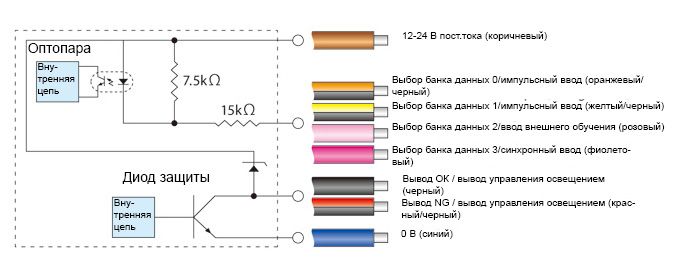

Схемы

Файлы

Линейка широкого диапазона

  • CVS4-N23-R Стандартный тип
  • CVS4-N21-R Тип детектирования малых символов
  • CVS4-N20-R Тип детектирования в большом диапазоне
  • CVS4-N40-R Тип макро
  • CVS4-N23R-R Стандартный вертикальный тип

Простота настройки

  • Настройку можно осуществить просто следуя инструкции на экране.

Словарь пользователя

  • Можно создавать символы, используя снятые и переданные на компьютер изображения.

До 16 банков

16 банков в одном корпусе.

Встроенный календарь

  • Возможность непрерывной проверки даты при сравнении ее со встроенным календарем без ошибок за счет временного допуска.

Комплексный датчик оптического распознавания символов

  • Распознает алфавит, числовые и специальные символы.
  • Возможность проверки срока годности, даты изготовления и номера партии.
  • Распознание символов термографического принтера, принтера горячей печати, струйного принтера и лазерного маркера.

Комплексный датчик оптического распознавания символов

  • Сравнение символов с внутренним словарем.
  • Возможность настройки детектирования брака при распознавании неправильного символа.
  • Также можно настроить детектирование годной продукции при небольших недостатках символа.

Комплексный датчик оптического распознавания символов

Хранение изображений брака

  • При изменении результата с годной продукции на бракованную, изображение брака сохраняется во внутренней памяти (до 30 изображений).
  • Возможность загрузки данных изображений с датчика CVS4-R через дополнительный кабель CVS-C2C.

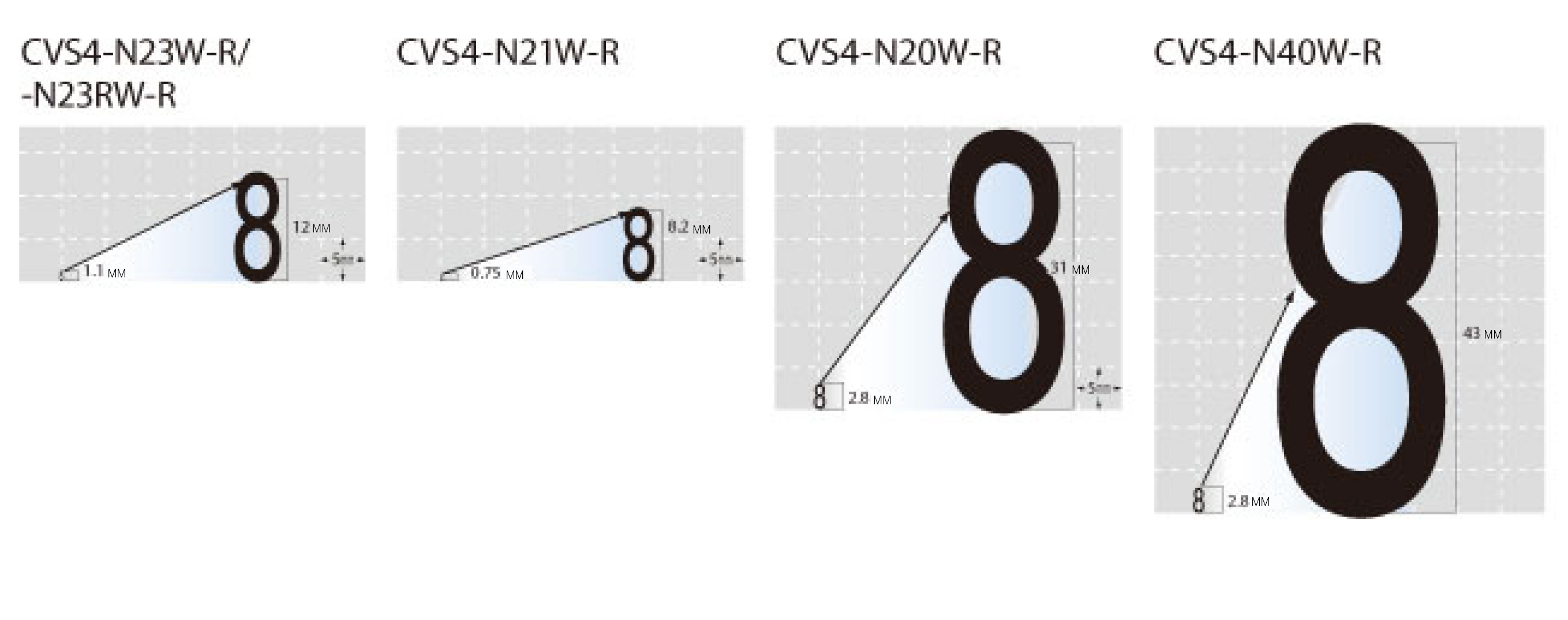

Линейка широкого диапазона

  • Можно выбрать один из 4 диапазонов.

Линейка широкого диапазона

Направление символов

Направление символов

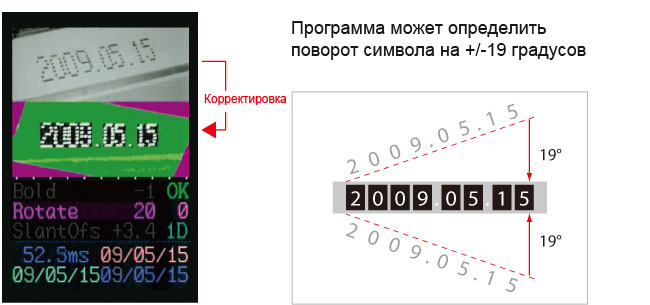

Поиск вращения

7 бинарных уровней

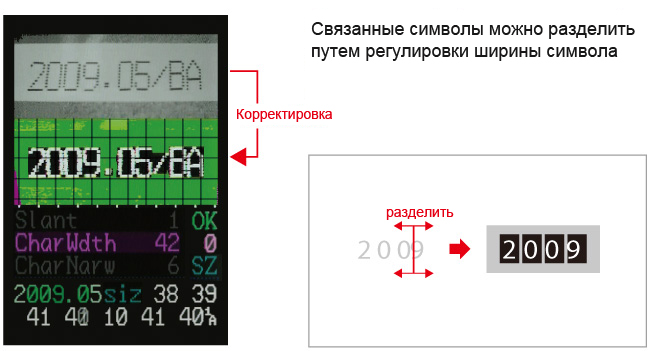

Распознавание объединенных символов

Распознавание объединенных символов

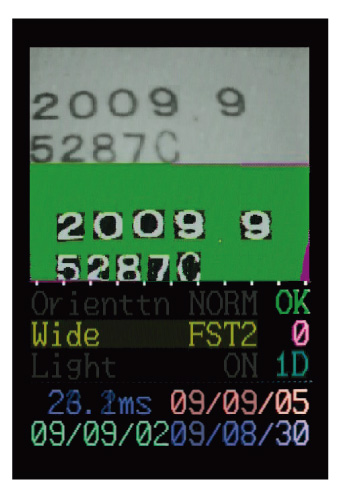

Двойной затвор

Двойной затвор

  • Двойной захват изображения. Если оба изображения правильные, объект будет учтен как годный.
  • Эта функция эффективна, когда время захвата и положение объекта не стабильны.

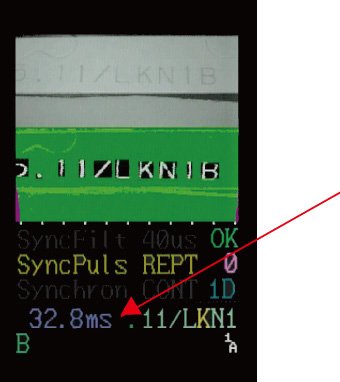

Непрерывный захват изображений

Непрерывный захват изображений

  • Двойной захват изображения. Если оба изображения правильные, объект будет учтен как годный.
  • Эта функция эффективна, когда время захвата и положение объекта не стабильны.

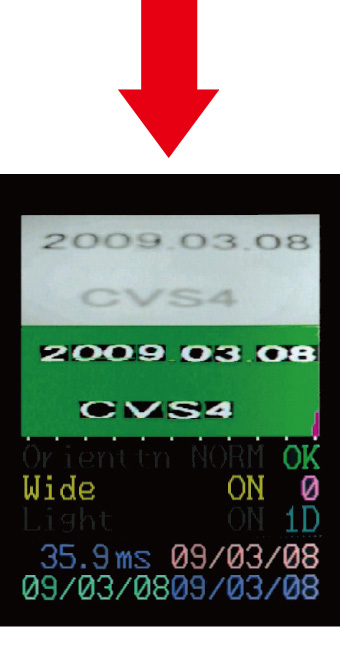

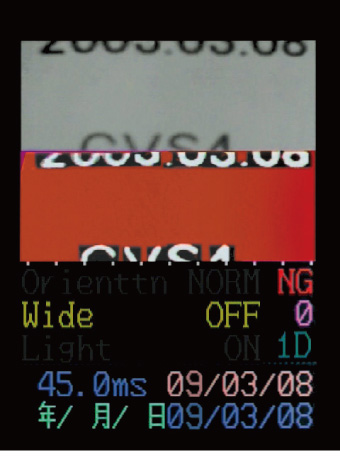

Расширяемое поле обзора

Расширяемое поле обзора

  • Можно расширить поле обзора по вертикали, когда строки с символами не помещаются в стандартное поле обзора.

Расширяемое поле обзора

  • С помощью этой функции поле обзора можно удвоить по вертикали.

Захват зеркальных изображений

  • Возможность захвата зеркально отображаемых изображений

Режим быстрого захвата

  • Позволяет уменьшить разрешение по вертикали вдвое.
  • Эффективен для быстро движущихся объектов.

Функция задержки выходного сигнала

  • Таймер для задержки активации выходного сигнала в течение определенного периода времени.
  • Эту функцию можно использовать для контроля сортировки после проверки.

Проверка номера символа

  • Возможность проверки номера символа, например, для проверки наличия напечатанного символа.

Режим задержки детектирования бракованного объекта

  • Возможность определения объекта как бракованного только после определенного числа его детектирований как бракованного.
  • Эта функция эффективна для определения потеков чернил и некоторых специфических редких ошибок.

Шаблон для проверки символов

Можно использовать "?" в качестве шаблона для определения годного символа, каким бы он не был.
Эта функция эффективна, когда символ может быть любым.

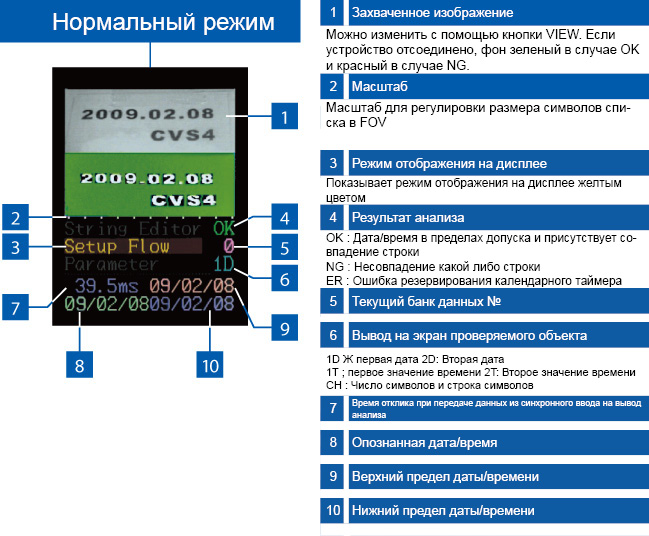

Дисплей

Дисплей

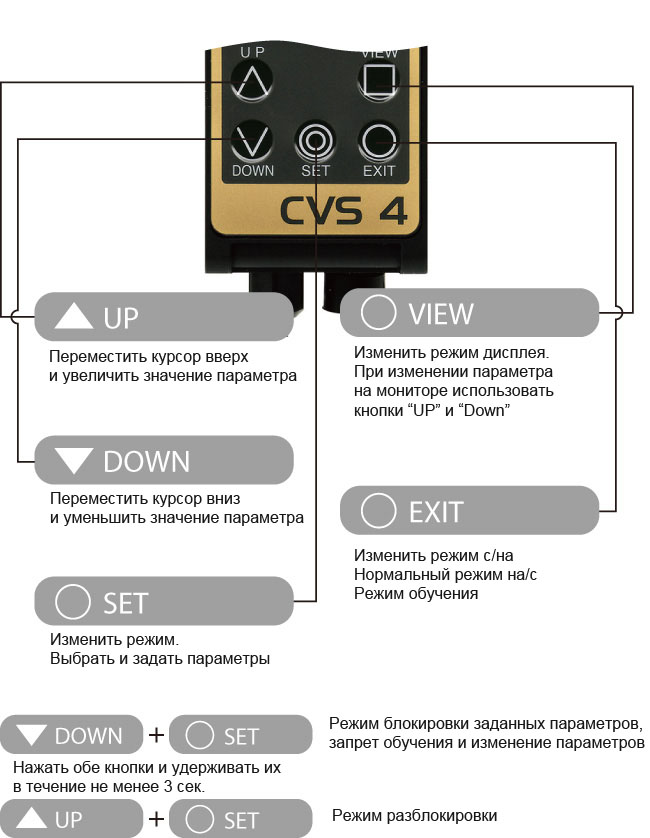

Переключатели

Дисплей

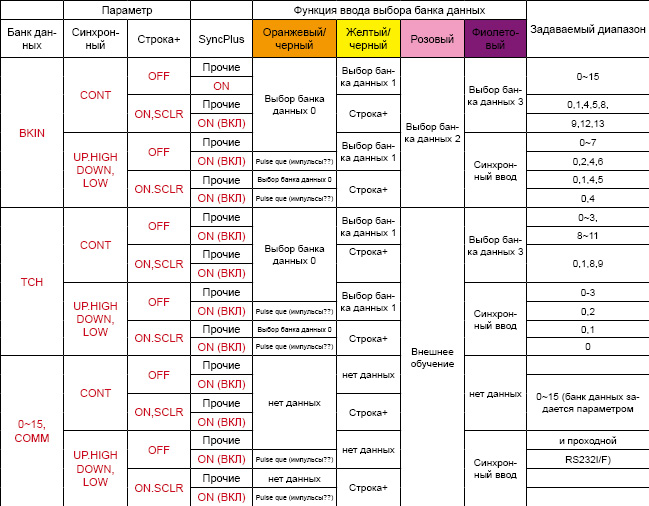

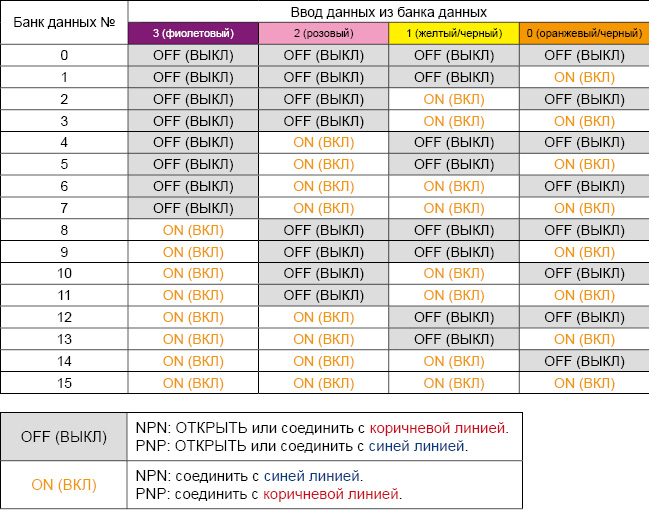

Таблица банка

Таблица банка

Таблица банка

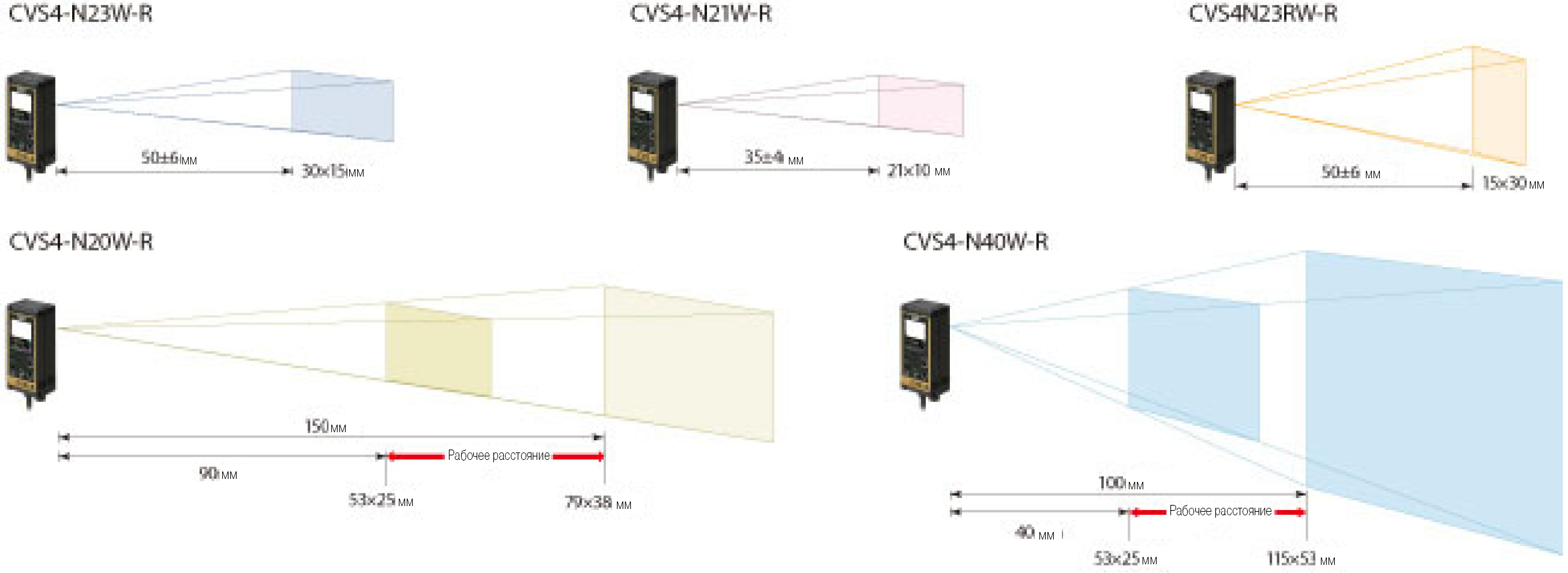

Поле обзора

Поле обзора

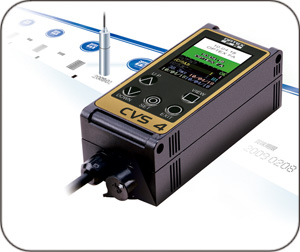

Проверка срока годности упаковочной плёнки

Проверка срока годности упаковочной плёнки по коду даты на пленке с помощью датчика CVS4-R.

Модель CVS4-N20W-R CVS4-N21W-R CVS4-N40W-R CVS4-N23W-R CVS4-N23RW-R
CVS4-P20W-R CVS4-P21W-R CVS4-P40W-R CVS4-P23W-R CVS4-P23RW-R
Угол детектирования 20° 40° 20°
Рабочее расстояние От 90 до 150 мм От 31 до 39 мм От 50 до 100 мм От 44 до 56 мм От 44 до 56 мм
Поле обзора От 53x25 до 79x38 мм 21x10 мм (±10%) От 53x25 до 15x53 мм 30x10 мм (±10%) 30x10 мм (±10%)
Источник излучения Белый светодиод, 12 шт., встроенные
Датчик изображения 330000 пикселей, датчик монохромных изображений CMOS
Напряжение питания От 12 до 24 В- ±10%
Потребляемая мощность макс. 140 мА / 24 В-
Разрешение 512 x 244 244 x 512
Срок службы светодиода Прибл. 100,000 ч (при нормальной температуре и влажности. Уменьшение уровня яркости на 1/2 от начального уровня)
Время отклика От 23 до 48 мс (20 символов на 2 строках, поиск при повороте до ±10°)
Выходной сигнал Выход с открытым коллектором NPN или PNP x 2 (выход годных/негодных, выход управления внешним освещением) макс. 100 мА остаточное напряжение 1,0 В или меньше
Вход 4 x банка / 1 x синхронный / x внешняя настройка / 1 x внешняя настройка (всего 4)
Рабочая температура От 0 до 40℃ (без конденсации)
Рабочая влажность От 35 до 85% отн. вл.
Температура/влажность хранения От -20 до 70℃/ от 35 до 95 % отн.вл. (без конденсации)
Устойчивость к ударам/вибрациям От 10 до 55 Гц амплитуда 1,5 мм / 50G (500 м/с²:)
Материал Корпус: ABS / Дисплей и линза: акрил или поликарбонат
Защита конструкции IP67
Вес Прибл.200 г (включая кабель)
Распознавание номера символа 60 символов / 6 линий
Количество символов в строке 30 символов
Кол-во символов для даты/времени/строки До 2 x дата / 2 x время / 4 x строки с 22 символами (до 4 элементов)
Словарь пользователя 56 символов
Точность встроенного таймера От 45 до 75 с в месяц
Период сохранения данных встроенного таймера 5 лет от встроенной незаряжаемой батареи / срока службы конденсатора: 7,8 лет (когда емкость упадет до уровня, когда данные таймера хранятся в течение 3 дней)
