Фотоэлектрические датчики

Серия J2

  • Датчик, заполненный эпоксидной смолой со степенью защиты IP67 для полной защиты от попадания воды и ударопрочностью 100G.
  • Оптика узкого поля обзора обеспечивает проецирование пятна диаметром 1,5 мм (диффузный тип J2D-10).
  • Расстояние детектирования 1 м - диффузный тип (J2D-100).

Серия J2

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

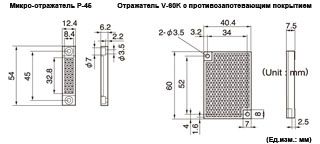

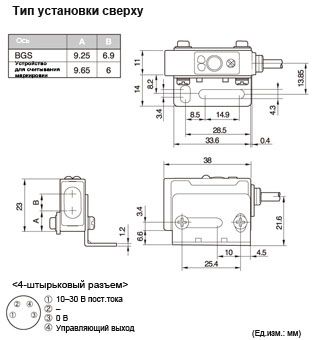

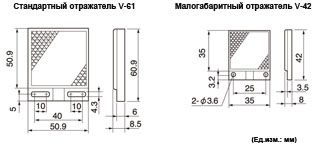

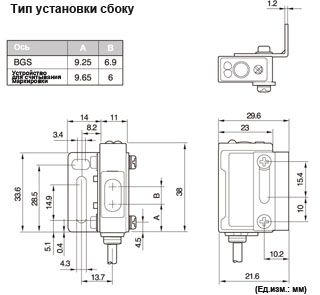

Размеры

Характеристики

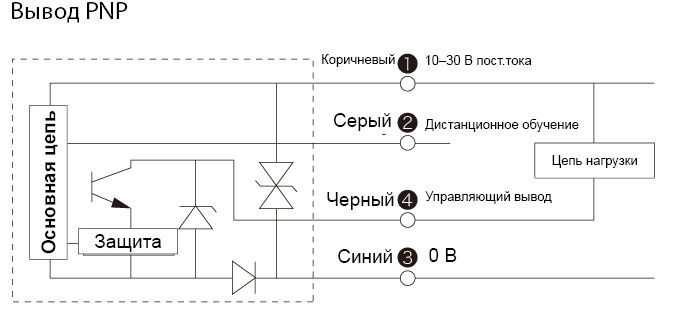

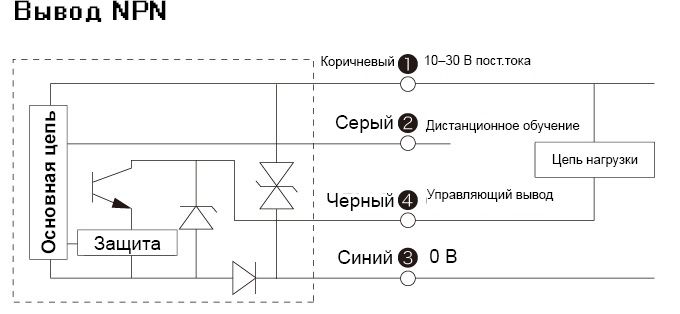

Схемы

Файлы

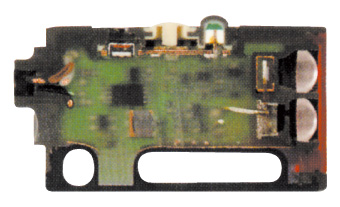

Полная герметичность

  • Корпус, заполненный эпоксидной смолой. Степень защиты (IP67) 100G означает прочность конструкции и механических деталей.

Полная герметичность

Настройка с помощью одной кнопки

  • Встроенный микрокомпьютер обеспечивает удобство настройки и регулировки.
  • Функция дистанционной настройки чувствительности.

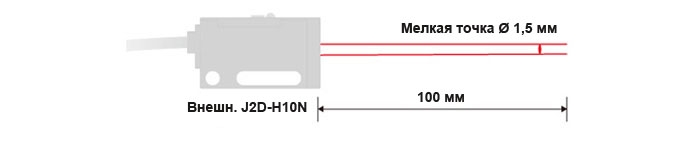

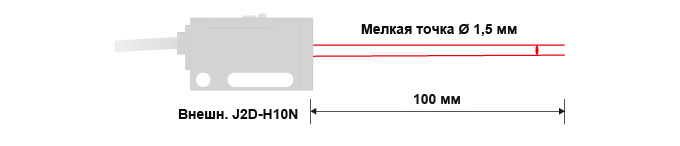

Узкое поле диффузии.

  • Узкая модель диффузии позволяет проецировать пятно диаметра 1,5 мм на расстоянии 100 мм. Острый угол идеально подходит для детектирования объекта через небольшое отверстие.

Узкое поле диффузии.

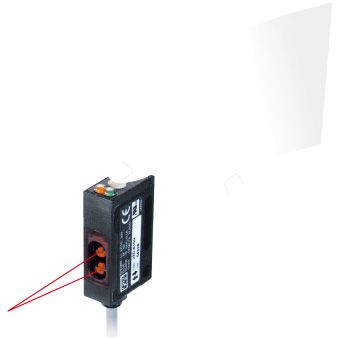

Диффузия на расстоянии 1 м.

  • Расстояние считывания данных 1 м в диффузном (отражательном) режиме.

Диффузия на расстоянии 1 м.

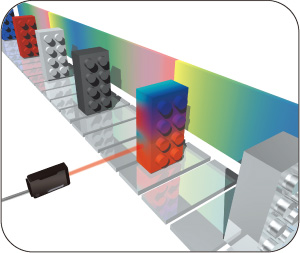

Функция подавления фона для детектирования цветных объектов (тип BGS)

Функция подавления фона для детектирования цветных объектов (тип BGS)

Датчик типа BGS может детектировать объекты с любыми цветами на любом фоне за счет функции подавления фона.

Модель Узкое поле обзора Диффузный (ИК) Диффузный (красный) Подавление заднего фона (BGS)
Кабель NPN J2D-H(S)10N J2D-H(S)100N J2D-H(S)70N BGS-H(S)15N
PNP J2D-H(S)10P J2D-H(S)100P J2D-H(S)70P BGS-H(S)15P
Разъем NPN J2D-H(S)10CN J2D-H(S)100CN J2D-H(S)70CN BGS-H(S)15CN
PNP J2D-H(S)10CP J2D-H(S)100CP J2D-H(S)70CP BGS-H(S)15CP
(Примечание) *H = головка, S = боковая сторона
Рабочий диапазон 100 мм 1000 мм 700 мм 50 - 150 мм
Потребляемая мощность 10мА макс.
Время отклика 0,5 см
Гистерезис 15%
Размер пятна φ 1,5 мм при 100 мм φ 85 мм при 1000 мм φ 50 мм при 600 мм φ 10 мм при 150 мм
Источник излучения Красный ИК Красный
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Регулировка чувствительности Настройка (дистанционная настройка)
Ударопрочность 100G (1,000 м/С2), оси X-Y-Z, 3 раза
Примечания Кабель с разъемом M8, доступны разъемы с 3 и 4 выводами
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура От −25 до to 55 °:C
Рабочая влажность От 35 до 95% отн. вл.
Температура/влажность хранения От -40 до 70 °C, от 35 до 95% отн. вл.
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Сопротивление изоляции Мин. 20 МОм /500 В-
Сертификаты соответствия JIS, CE, C UЯ
(JIS C4525) 1 с, 300 В
Тест Feilen Уровень 3
Защита VDE Класс 3
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Степень защиты IP67
Материал Корпус:ПБТ, Линза:ПММА
Руководство по эксплуатации серии J2Скачать (130,29 Кб)
Каталог серии J2Скачать (900,12 Кб)
Технические данные: J2D-H(S)10Скачать (30,16 Кб)
Технические данные: J2D-H(S)10Скачать (21,66 Кб)
Технические данные: J2D-H(S)10Скачать (19,13 Кб)
Технические данные: J2D-H(S)10Скачать (19,31 Кб)
Технические данные: J2D-H(S)100Скачать (31,18 Кб)
Технические данные: J2D-H(S)100Скачать (23,00 Кб)
Технические данные: J2D-H(S)100Скачать (29,60 Кб)
Технические данные: J2D-H(S)100Скачать (25,75 Кб)
Технические данные: J2D-H(S)70Скачать (30,13 Кб)
Технические данные: J2D-H(S)70Скачать (23,35 Кб)
Технические данные: J2D-H(S)70Скачать (28,71 Кб)
Технические данные: J2D-H(S)70Скачать (26,38 Кб)
Технические данные: BGS-H(S)15Скачать (33,27 Кб)
Технические данные: BGS-H(S)15Скачать (21,84 Кб)
Технические данные: BGS-H(S)15Скачать (33,21 Кб)
Технические данные: BGS-H(S)15Скачать (20,16 Кб)
Технические данные: JR-HQ(SQ)50)Скачать (29,70 Кб)
Технические данные: JR-HQ(SQ)50)Скачать (28,34 Кб)
Технические данные: JR-HQ(SQ)50)Скачать (22,65 Кб)
Технические данные: Горизонтальные размерыСкачать (30,32 Кб)
Технические данные: Горизонтальные размерыСкачать (35,05 Кб)
Технические данные: Горизонтальные размерыСкачать (30,71 Кб)
Технические данные: Горизонтальные размерыСкачать (35,06 Кб)
Технические данные: Вертикальные размерыСкачать (30,33 Кб)
Технические данные: Вертикальные размерыСкачать (34,80 Кб)
Технические данные: Вертикальные размерыСкачать (30,65 Кб)
Технические данные: Вертикальные размерыСкачать (34,52 Кб)
