Датчики расстояния

Серия CD4

  • Лазерный датчик смещения обеспечивает простоту настройки и эксплуатации.
  • Лазерный CMOS датчик расстояния серии CD4 с электронным затвором обеспечивает высокую точность измерений.

Серия CD4

<< В раздел «Датчики расстояния »

Описание

Применения

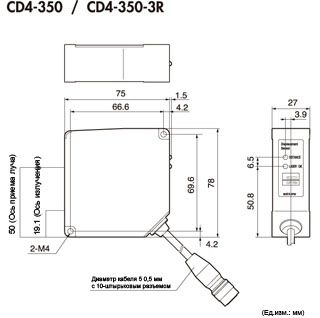

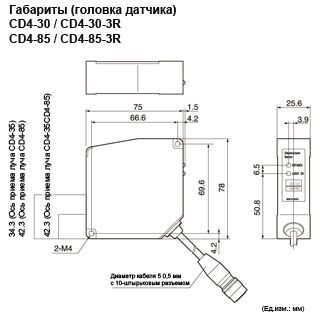

Размеры

Характеристики

Файлы

Ни один другой датчик смещения не был таким удобным в использовании!

  • Контроллером CD4 легко управлять за счет простоты настройки с помощью кнопок и наличия ЖК-дисплея для проверки/изменения настроек.

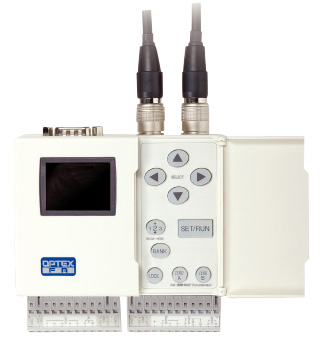

ЖК-дисплей

  • Контроллер CD4A-N(или P) оснащен встроенным цветным дисплеем, отображающим различные значения на одном экране.
  • Значения расстояния от обеих головок, рассчитанные значения, статус выхода, номер банка и т.д. отображаются при нормальной работе экрана.

ЖК-дисплей

ЖК-дисплей

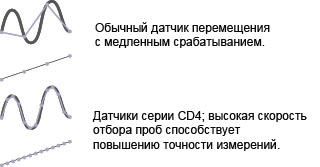

Высокая частота выборки

Датчик смещения CD4 имеет частоту выборки 100 мкс и оснащен детектором линейных изображений высокой плотности.

Высокая частота выборки

Класс защиты от воздействий окружающей среды IP67

Считывающие головки датчиков серии CD4 имеют класс защиты IP67 для использования в приложениях, где они могут быть подвержены воздействию воды.

Класс защиты от воздействий окружающей среды IP67

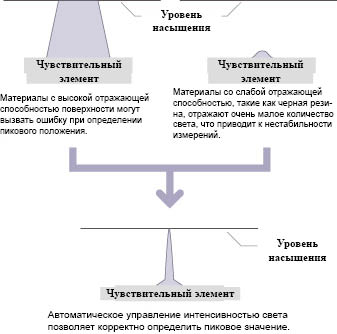

Электронный затвор

  • Микрокомпьютер в контроллере CD4 автоматически регулирует скорость затвора в зависимости от отражательной способности мишени.
  • Выбирается наилучший уровень интенсивности излучения для обеспечения точности измерений и минимизации ошибок (режим автоматической регулировки чувствительности).

Электронный затвор

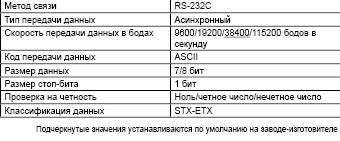

Интерфейс RS-232C

При подключении контроллера CD4 к компьютеру можно выполнять следующие операции с компьютера через интерфейс RS232.

  • Чтение и запись значений настройки
  • Чтение значений измерений
  • Чтение статуса управляющего выхода
  • Работа с управляющим выходом
  • Функция буфера данных

Интерфейс RS-232C

Настройки интерфейса компьютера и CD4 выполняются с использованием значений из таблицы выше. Доступ к настройкам контроллера CD4 можно получить на экране номер 14 (RS232C).

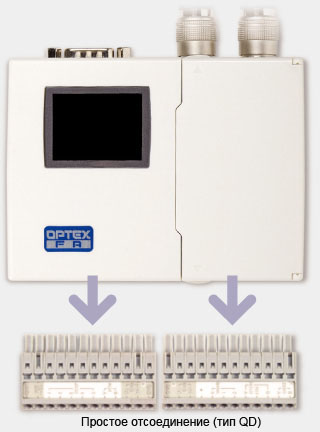

Низко- / высокочастотные фильтры

  • Низко- / высокочастотные фильтры встроены в контроллер.
  • Низкочастотный фильтр позволяет уменьшить неожиданные изменения в измерениях, а высокочастотный фильтр устраняет медленные постепенные изменения.

Низко- / высокочастотные фильтры

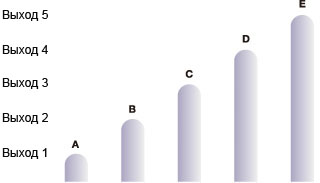

5 независимых выходов

  • Удобны для сортировки элементов по размеру.
  • Каждый из 5 выходов компараторов можно настроить по отдельности.

5 независимых выходов

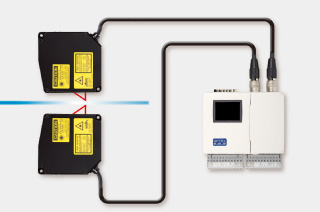

Управление двумя считывающими головками

  • Для расчетов измерений толщины, ширины и т.д.
  • Также возможны независимые измерения с каждой головки.
  • Можно комбинировать любые измерительные головки (30, 85, 350).

Управление двумя считывающими головками

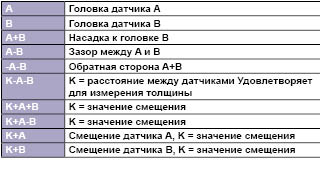

Десять формул для расчета

Десять формул для расчета

8 банков

8 банков

Класс защиты от воздействий окружающей среды IP67

  • Считывающие головки датчиков серии CD4 имеют класс защиты IP67 для использования в приложениях, где они могут быть подвержены воздействию воды.

8 банков

Лазер класса 2 (IEC/JIS), класса II (FDA)

  • Высокомощный тип (модели "-3R") оснащен лазером класса 3

Лазер класса 2(IEC/JIS), класса II(FDA)

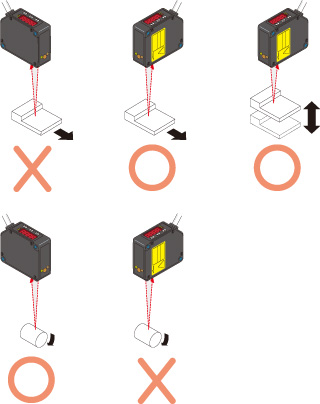

Рекомендации по установке для обеспечения наилучшей точности

Для обеспечения наилучшей точности сенсорная головка должна быть ориентирована, как показано ниже.

Рекомендации по установке для обеспечения наилучшей точности

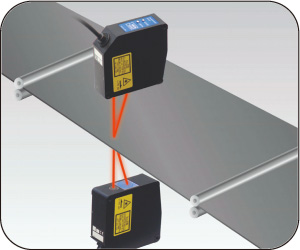

Измерение толщины листов сажевого каучука

Измерение толщины листов сажевого каучука

С помощью функции расчетов CD4 можно просто измерять толщину листов сажевого каучука.

Проверка покрышек

Проверка покрышек

С помощью CD4 можно проверять форму протектора покрышки.

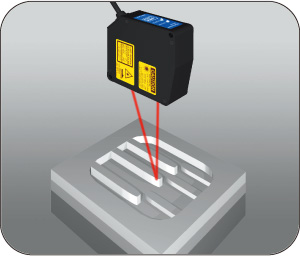

Контроль форм для отливки

Контроль форм для отливки

С помощью СВ4 можно осуществлять контроль форм для отливки.

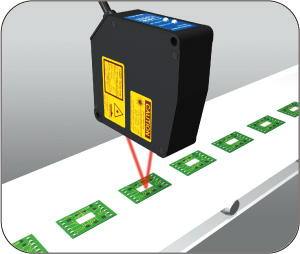

Проверка прозрачных корпусов ИС на печатной плате

Проверка прозрачных корпусов ИС на печатной плате

С помощью CD4 можно проверять прозрачные корпуса ИС на печатной плате.

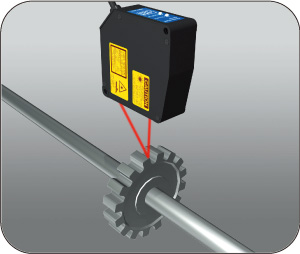

Проверка качества шестерней

Проверка качества шестерней

Можно выполнять проверку качества шестерней.



Тип класса IEC 1 (класс FDA II) CD4-30 CD4-85 CD4-350
Высокомощный тип класса 3R CD4-30-3R CD4-85-3R CD4-350-3R
Диапазон измерений 30 +/- -5 мм 85 +/- -20 мм 350 +/- -100 мм
Источник излучения (стандартный тип) Красный лазерный диод класса 2 (IEC/JIS), класса II (FDA), 650 нм, макс. 1 мВт)
(Высокомощный тип) Красный лазерный диод класса 3 (IEC/JIS), класса II (FDA), 650 нм, макс. 5 мВт)
Размер пятна (*1) 30 × 100 мкм 70 × 290 мкм 300 × 700 мкм
Линейность (*2) ±0,1% FS
Разрешение (*3) 1 мкм 3 мкм 40 мкм
Напряжение питания Питание от контроллера CD4A-N/P
Температурный дрейф ±0,01% FS/ Cº:,Fº:
Лазерный светодиод Зеленый = лазерное излучение
Измерительный светодиод Красный = в диапазоне, ближе 5% к центру диапазона измерений (от 0 до 45%)
оранжевый = в пределах +/- 5% от центра диапазона измерений
зеленый = в диапазоне, дальше 5% к центру диапазона измерений (от 55 до 100%)
мигающий красный/зеленый = вне диапазона измерений
Степень защиты IP67
Рабочая температура/влажность От −10 до 45 ℃ (от 14 до 113 Fº:), от 35 до 85% отн. вл.
Температура/влажность хранения От -20 до 60 ℃ (от -4 до 140 Fº:), от 35 до 85% отн. вл.
Освещенность в окр. среде Лампа накаливания = макс. 3000 лк
Виброустойчивость От 10 до 55 Гц двойная амплитуда 1,5 мм для XYZ
Ударопрочность 50G (050 м/с²:)
Кабель 50 см (19,7 дюймов)

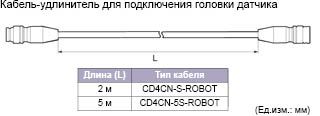

Удлинитель кабеля CD4CN-S-ROBOT (2 м, 78 дюймов), CD4CN-5S-ROBOT (5 м, 197 дюймов)
Материал Алюминиевое литье под давлением

1 Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна.
На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.

*2 256 раз в среднем (с помощью специального усилителя), объект: Белая керамика.Значение зависит от объекта.

*3 Типичное значение при количестве 256 раз в среднем (с помощью специального усилителя), объект: Белая керамика, диапазон расстояний: Средний.
Значение зависит от объекта.


Модель CD4A-N (тип выхода NPN) CD4A-P (тип выхода PNP)
Число подключенных головок датчика макс. 2 шт.
Частота выборки 100 мкс
Напряжение питания От 12 до 24 В- ± 10%
Потребляемая мощность 270 мА/24 В (при подключении 2 головок датчика. включая аналоговый токовый выход)
Температурный дрейф ±0,01% F.S./℃
Аналоговый выход ANG (В) [A][B] Выходное напряжение ±5 В/F.S. (Выходной импеданс 100 Ом, разрешение 1 мВ)
ANG (мА) [A][B] Токовый выход от 4 до 20 мА/F.S. (Импеданс нагрузки 300 Ом, разрешение 1,5 мкА)
Сигнальный выход ALM A,ALM B открытый коллектор NPN открытый коллектор PNP
макс. 100 мА / 24 В- (остаточное напряжение макс. 1,8 В)
Управляющий выход JDGE от 1 до 5 Включается, когда считывающая головка не может выполнить измерение.
открытый коллектор NPN открытый коллектор PNP
макс. 100 мА / 24 В- (остаточное напряжение макс. 1,8 В)
Настройка HI/LO и настройка гистерезиса для каждого выхода.
Вход банка BANK от 0 до 2 ВКЛ при подключении к GND (заземление) ВКЛ при подключении к напряжению от 12 до 24 В

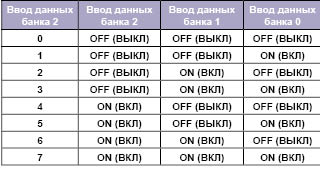

8 банков
Вход Hold HOLD A, HOLD B, HOLD RST ВКЛ при подключении к GND (заземление) ВКЛ при подключении к напряжению от 12 до 24 В
Выключение лазера или сохранение значения измерения (выбирается в меню)
Вход установки на нуль ZERO A, ZERO B ВКЛ при подключении к GND (заземление) ВКЛ при подключении к напряжению от 12 до 24 В
Установка на нуль значений измерений головки A / B / расчетного значения.
Дополнительные функции Среднее время выборки, режим фильтра (частота отсечки), расчет, настройка сохранения значения, выход во время сигнализации, контроль выхода (гистерезис), аналоговый выход, контроль чувствительности головки датчика, функция таймера, функция памяти, функция банка памяти, автоматическая установка на нуль
Тип дисплея ЖК-дисплей
Степень защиты IP20
Рабочая температура От −10 до +45℃ (без конденсации) / хранение: От −20 до +60℃
Рабочая влажность От 35 до 85% отн. вл. / хранение: От 35 до 85% отн. вл.
Виброустойчивость От 10 до 55 Гц, двойная амплитуда 1,5 мм, 2 ч для осей XYZ
Ударопрочность 20G (196 м/с²:)
Материал Монтажная панель: Поликарбонат, Выводы: Нейлон 66
Вес 240 г (включая выводы)
