Серия TOF-L

Компактный низкостоимостной датчик TOF-L для обнаружения объектов на большой дистанции

  • Метод TOF(Time Of Flight = Время Пролета Луча) обеспечивает стабильное обнаружение объектов, будучи практически независимым от состояния поверхности объекта.
  • Самый компактный датчик TOF в мире с габаритами 17 × 32.8 × 44.4 (Д × Ш × В) мм
  • Стабильное обнаружение даже на большом расстоянии (до 4.5 м.)
  • Лазерный Излучатель Класса 1, безопасный для глаз и не требующий защитных очков для персонала. Четко видимое световое пятно обеспечивает простую настройку луча.

Серия TOF-L

<< В раздел «Лазерные датчики»

Описание

Применения

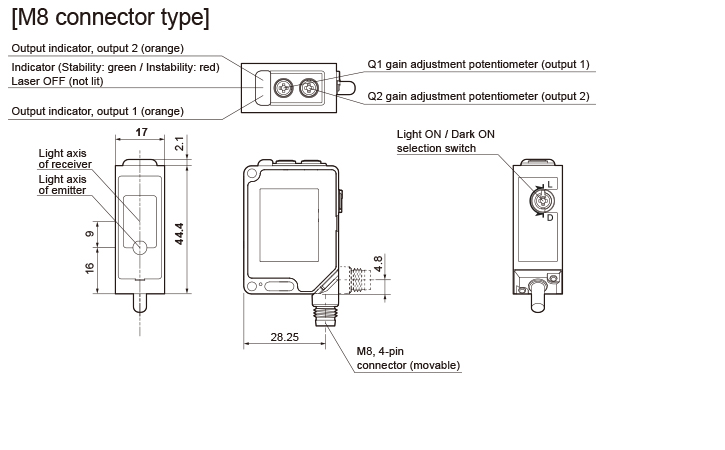

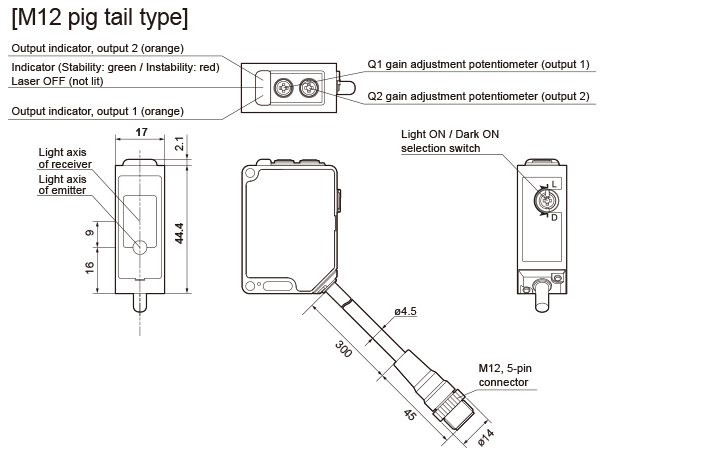

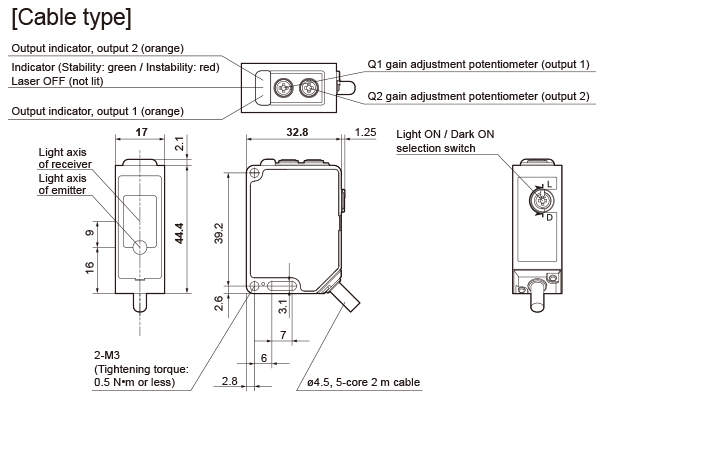

Размеры

Характеристики

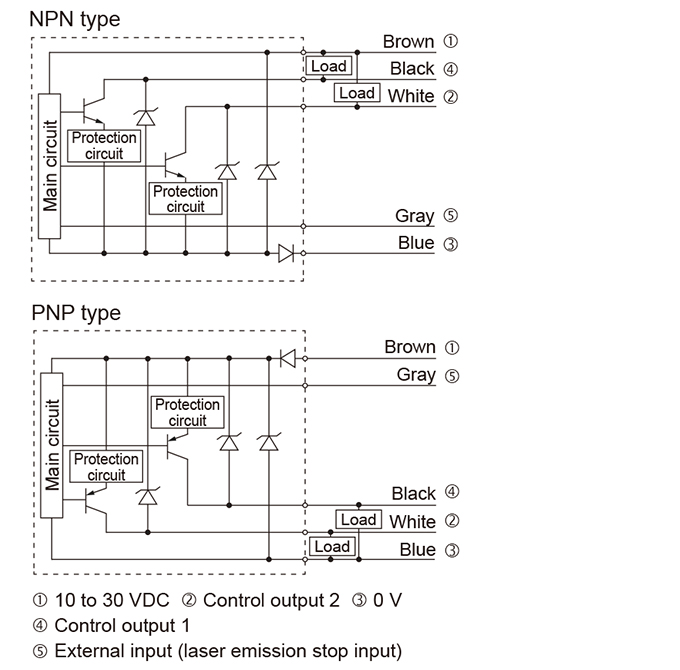

Схемы

Файлы

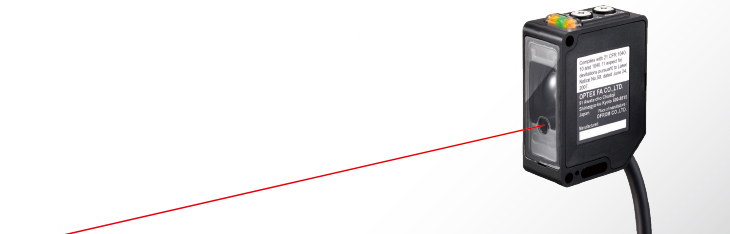

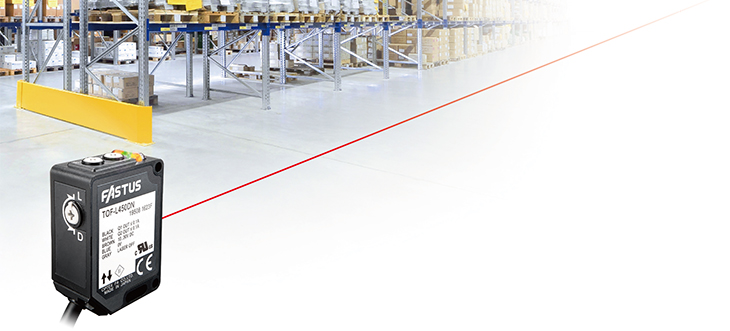

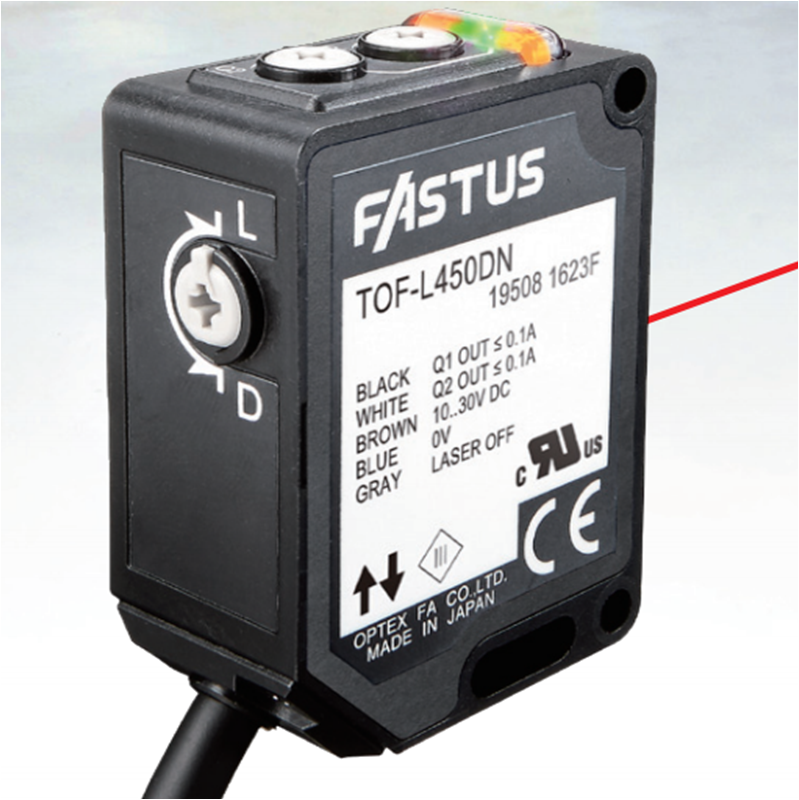

Компактный низкостоимостной датчик TOF-L

Меняет Ваше представление об обнаружении объектов на большой дистанции.


Обычно датчики для обнаружения на большой дистанции имеют большой и тяжелый корпус. Фотодатчики со встроенным усилителем серии TOF-L FASTUS меняют этот стереотип. Являясь самыми маленькими в мире в своем классе*1, эти датчики оснащены высокочувствительным APD в приемнике, имеют время отклика 0.5 максимальную рабочую дистанцию до 4.5 м*2.

*1 среди датчиков на принципе TOF на основании исследования Optex FA по состоянию на сентябрь 2015
*2 для белой бумаги (90%).

Метод TOF(Time Of Flight = Время Пролета Луча)

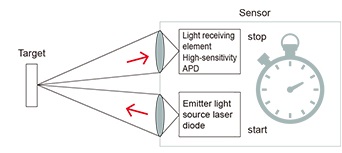

Метод TOF измеряет время пролета лазерного луча от излучателя до объекта и обратно, и на основе этого измерения определяется расстояние.
Метод обеспечивает стабильное обнаружение объектов, будучи практически независимым от состояния поверхности объекта.

Самый компактный датчик TOF в мире

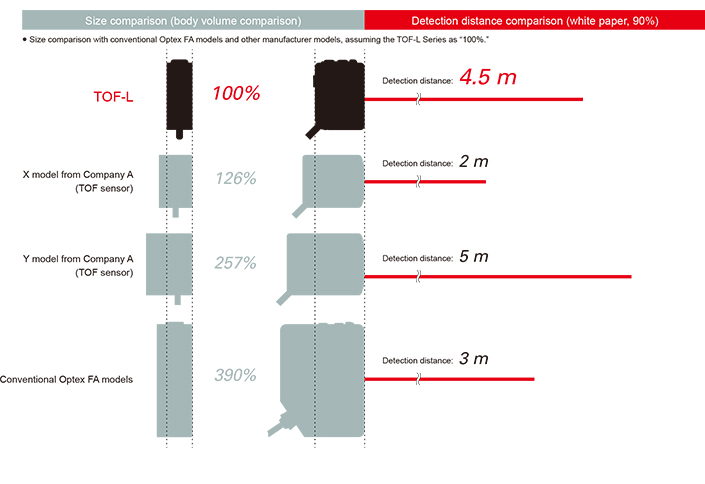

С габаритами 17 × 32.8 × 44.4 (Д × Ш × В) мм фотодатчики серии TOF-L являются самыми компактными датчикамиTOFв мире.
Занимая в 4 раза меньше места по сравнению с обычными датчиками, TOF-L способны обнаруживать объекты на расстоянии до 4.5 м.



Стабильное обнаружение даже на большом расстоянии


По сравнению с измерением кол-ва отраженного света, необходимого для включения/выключения, измеряя расстояние до объекта, датчики TOF-L обеспечивают стабильное обнаружение самых разных объектов, включая объекты с низкой отражательной способностью, например, из черной резины, и блестящих объектов из металла.

Серия TOF-L имеет гистерезис для белых объектов до 5% (стандартно). Датчик позволяет также измерять разницу уровней, например, при проверке наличия деталей на расстоянии. Метод TOF помогает снизить кол-во ошибок “черное/белое» без потерь в точности обнаружения даже на большом расстоянии.

Лазерный Излучатель Класса 1

СерияTOF-L обеспечивает обнаружение на расстояниях до 4.5 м с за счет использования лазера Класса 1, безопасного для глаз и не требующего защитных очков для персонала. Четко видимое световое пятно обеспечивает простую настройку луча.

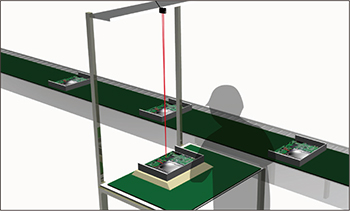

  • Проверка положения объектов в производственных ячейках

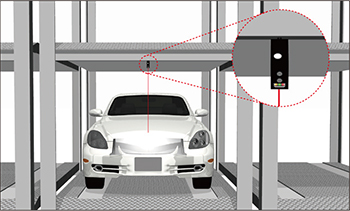

  • Обнаружение машин на парковках

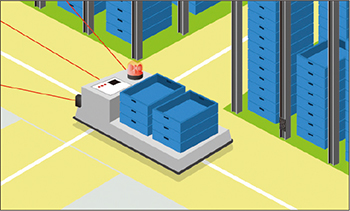

  • Определение положения самодвижущихся транспортных средств

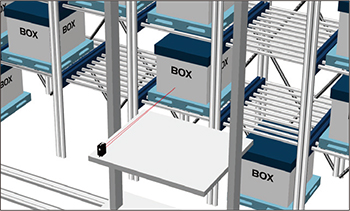

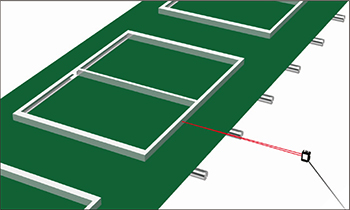

  • Обнаружение объектов на автоматизированных складах


  • Обнаружение алюминиевых объектов на большой дистанции

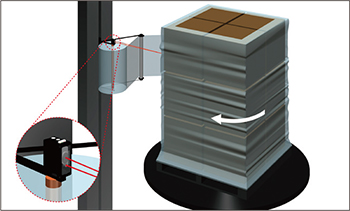

  • Определение высоты в упаковочных машинах




Тип кабеля

M12 пигтейл

M8 коннектор

Модель

NPN

TOF-L450DN

TOF-L450DM12N

TOF-L450DCN

PNP

TOF-L450DP

TOF-L450DM12P

TOF-L450DCP

Рабочее расстояние*1

0 до 4.5 м

Источник света

Красный лазер, длина волны: 650 нм

Класс лазера

Класс 1 (IEC/JIS/FDA*2)

Размер светового пятна*3

Прибл. ø17 мм (на дистанции 4.5 м)

Время отклика

0.5 мс и менее

Гистерезис

15% и менее

Регулировка

4-оборотный потенциометр

Индикация

Выходы 1 и 2 indicator (оранжевый); Стабильность (зеленый); Нестабильность (красный)

Внешний вход

Остановка лазерного излучения

Управляющий выход

Тип

NPN/PNP открытый коллектор, макс. 100 мA / 30 В пост. тока, остаточное напряжение 1.8 В макс.

Кол-во выходов

2 канала

Режим выхода

СВЕТЛО / ТЕМНО на выбор (единый режим для каналов1 и 2)

Подключение

ø4.5 мм, 2 м кабель

Кабель с коннекторомM12, 5-пин
300 мм

Коннектор M8, 4-пин

Защита цепи

от переполюсовки и скачков тока

Электрика

Напряжение питания

10 до 30 В пост. тока, включая пульсацию 10%

Потребляемыйток

85 мA именее*4

Применимые директивы

EMC (2004/108/EC) / FDA (21 CFR 1040.10 и 1040.11*5)

Применимые стандарты

EN 60947-5-2 / IEC 60825-1

Стандарты Optex FA

помехоустойчивость: Feilen Уровень 4 очищенный

Условия эксплуатации

Рабочая температура/влажность

-10 до +50°C (без подморозки) / 35 до 85% (без конденсата)

Рабочее освещение

Солнечный свет: 4,000 лк и менее (на 1 м), лампы: 3,000 лк и менее (на 1 м)

Вибростойкость

10 до 55 Гц; двойная амплитуда 1.5 мм; в течение 2 часов по каждой осиX, Y, Z

Ударопрочность

500 м/с2 (прибл. 50 G), 3 раза по каждой оси X, Y, Z

Класс защиты

IP67

Материал

корпус: ABS, передняя крышка: PMMA

Вес (без кабеля)

Прибл. 25 г

Аксессуары

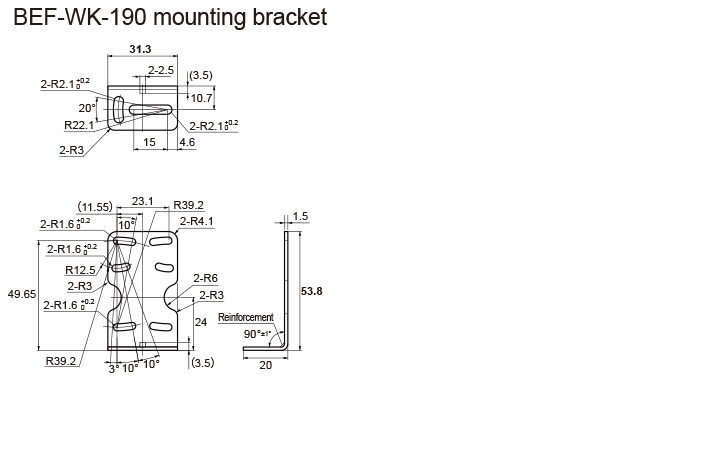

Монтажная скоба: BEF-WK-190, монтажные винты (M3 × 20 мм)

Серия TOF-L: Руководство по эксплуатацииСкачать (910,81 Кб)
Серия TOF-L: КаталогСкачать (5,37 Мб)
Серия TOF-L: Техническое описание (Зона чувствительности)Скачать (102,11 Кб)
Серия TOF-L: Технические данные (Гистерезис)Скачать (32,64 Кб)
Серия TOF-L: Технические данные (Размер светового пятна)Скачать (36,25 Кб)
