Серия D2RF
  • Цифровой волоконный усилитель с двумя независимыми выходами.
  • Высокая скорость отклика 60 мкс.
  • Контур SAM - функция ASC (автоматическая регулировка чувствительности)

Описание

Применения

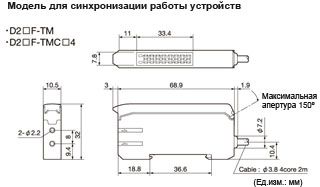

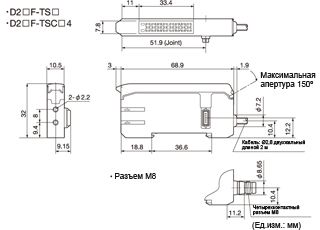

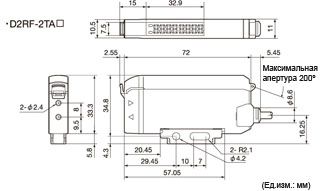

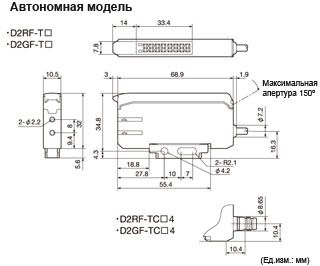

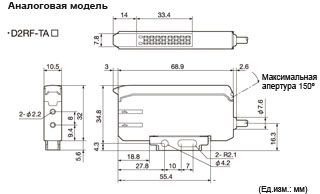

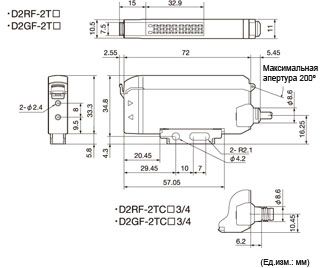

Размеры

Характеристики

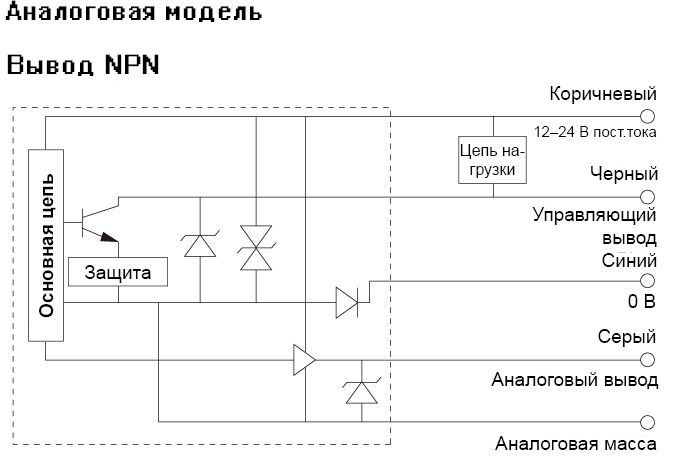

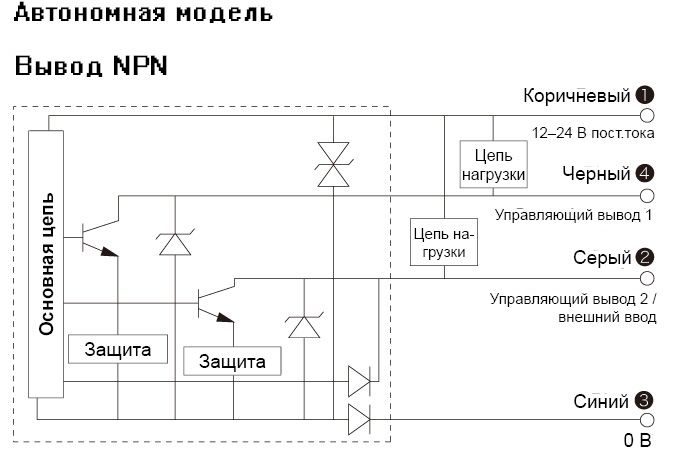

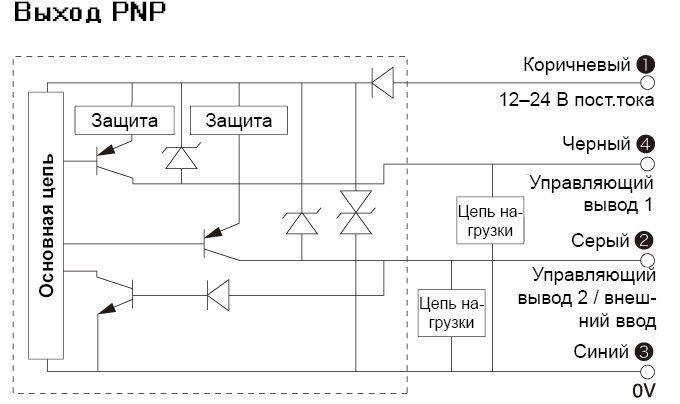

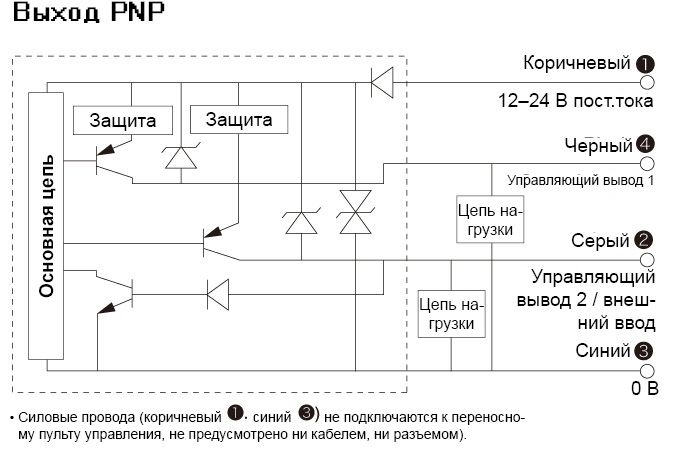

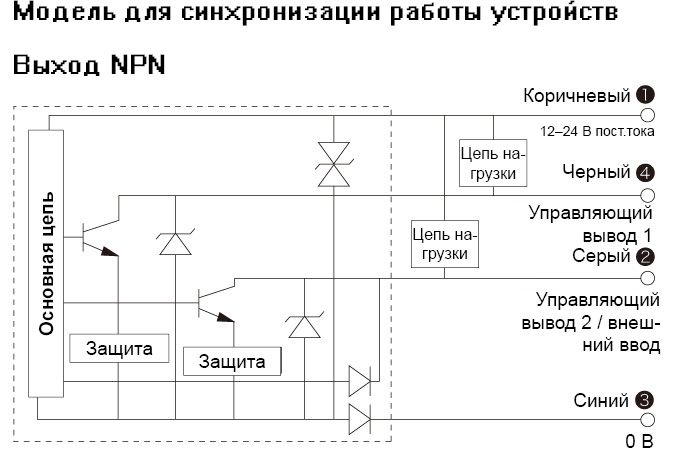

Схемы

Файлы

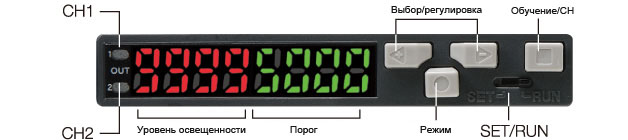

Два четырехразрядных дисплея.

  • Отображение уровня интенсивности света и порогового значения.

Два четырехразрядных дисплея.

6 методов настройки для индивидуальных приложений.

Полная настройка

  • Стандартный метод детектирования для проходящего луча, также применяется для отражательного детектирования.

Полная настройка

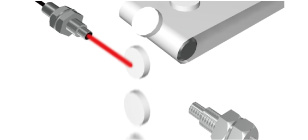

Полностью автоматическая настройка

  • Выполняется при работающем оборудовании.

Полностью автоматическая настройка

Одноточечная настройка

  • Выполняется при отсутствии объекта детектирования.

Одноточечная настройка

Настройка детектирования прозрачных/стеклянных объектов

  • Идеально подходит для детектирования стекла, пленки, пластика или любых прозрачных материалов.

Настройка детектирования прозрачных/стеклянных объектов

Двухточечная настройка

  • Стандартный режим детектирования для диффузного типа.
  • Можно выполнять точную регулировку.

Двухточечная настройка

Настройка зоны

  • Аналогична режиму настройки области детектирования.
  • Удобна при перемещении конвейера к датчику и от него.
  • Можно детектировать зону +/- 10% от каждой заданной точки.

Настройка зоны

Контур SAM - функция ASC (автоматическая регулировка чувствительности)

  • Функция ASC специально разработана инженерами Optex FA.  Усилитель D2RF контролирует изменение уровня света и автоматически перенастраивает пороговое значение. Линза и /или отражатель могут загрязняться со временем. Обычно после очистки линзы/отражателя требовалось перенастраивать пороговое значение. Датчик D2RF не требует выполнения этой операции. Просто необходимо очистить линзу и подождать три секунды без объекта для детектирования. Датчик автоматически сбросит пороговое значение на новое. В этом состоит принцип работы контура SAM.
  • После очистки уровень поступающего света возрастет. Контр SAM рассчитывает текущий пороговый уровень на основе увеличения интенсивности света. Функция доступна только в прозрачном режиме детектирования.

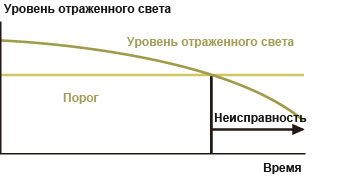

Традиционный датчик

  • Загрязнение линзы в конце концов приведет к неисправности датчика.

Традиционный датчик

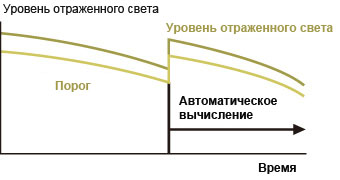

Серия D2RF. Контур SAM

  • Пороговое значение автоматически вернется к заданному уровню после очистки линзы.

Серия D2RF Контур SAM

Функция APC (автоматический контроль мощности)

  • Функция APC обеспечивает точность детектирования даже при изменениях температуры окружающей среды.
  • Функция APC позволяет поддерживать постоянный уровень мощности излучения за счет регулирования поступления тока в оптический элемент.
  • Функция APC может быть включена и отключена.

Уровень светового излучения.

Категория IP66 и IP50, два типа.

  • Если датчик применяется рядом с водой или в условиях высокой влажности.
  • Модель D2RF-T имеет категорию защиты IP66.

Категория IP66 и IP50, два типа.

Высокая скорость отклика: 60 мкс.

  • Оба выхода можно настроить для работы с такой скоростью.
  • Такое время отклика доступно в 5 режимах настройки.

Высокая скорость отклика 60 мкс.

Длительное стабильное детектирование.

  • Стандартный 3-элементый светодиод теряет яркость со временем. Это приводит к уменьшению чувствительности датчика. В новом датчике Optex FA типа D2RF используется 4-элементный светодиод для обеспечения длительного срока службы. Зеленый светодиод в датчике D2GF типа "Glan N2" обеспечивает наилучшую производительность для детектирования отметок с зеленым источником света.

Предотвращение перекрестных помех

  • Оба выхода можно настроить для работы с такой скоростью.
  • Такое время отклика доступно в 5 режимах настройки.

Предотвращение перекрестных помех

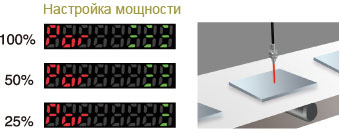

  3-х шаговая регулировка мощности излучения светодиода.

  • Работа с высокоотражающими объектами приводит к насыщению усилителя, затрудняя настройку. Это также может произойти, если оптический кабель установлен слишком близко к объекту. Когда усилитель насыщен из-за чрезмерной интенсивности отраженного света, уровень мощности излучающего светодиода может уменьшаться на 50 или 25 процентов.

 :Регулировка мощности светодиода - 3-шаговая регулировка мощности излучения светодиода.

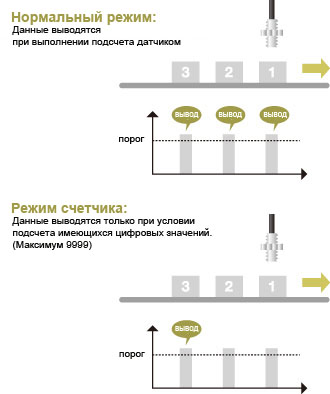

  Режим счетчика

Усилитель D2RF оснащен встроенным счетчиком. Он облегчает подсчет деталей, например 10 шт. в упаковке. Выходной сигнал передается только когда датчик посчитает нужное количество. Необходимо просто запрограммировать число деталей для подсчета.

Режим счетчика

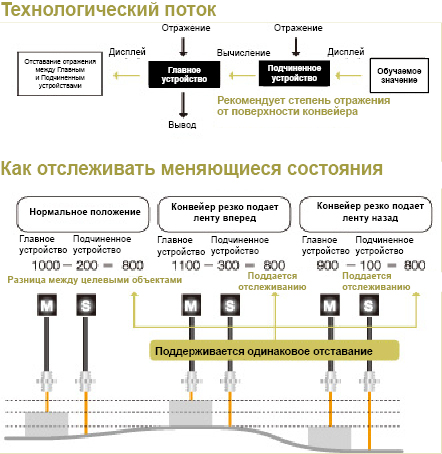

  Режим дифференциального детектирования

  • Вибрации конвейера всегда затрудняют стабильное детектирование. Датчик D2RF-T позволяет решить эту проблему с использованием режима дифференциального детектирования. Главный и вспомогательный усилители рассчитывают разницу между отражением от фона и объекта (см. рис. ниже).
  • Независимо от того, насколько поверхность конвейера движется вверх и вниз, датчик D2RF-T может следить за такими изменениями и надежно детектировать объекты.

 :Режим дифференциального детектирования

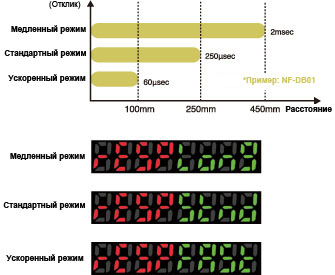

 Настраиваемое время отклика

  • Время отклика влияет на расстояние детектирования. Датчик D2RF-T позволяет выбрать три опции (большое расстояние, стандартный отклик и быстрый отклик) в зависимости от нужного расстояния.
  • В режиме большого расстояния увеличивается мощность для максимального расстояния детектирования со временем отклика 2 мс.
  • В режиме быстрого отклика расстояние детектирования меньше, но время отклика короче - 60 мкс.

Время отклика влияет на расстояние детектирования.

  Автоматическая настройка

  • Функция дает возможность усилить или ослабить избыточный уровень мощности усилителя в плохих условиях детектирования (при плохой освещенности, низкой чувствительностью или в насыщенном состоянии).
  • Автоматическая настройка идеально подходит, когда требуется немного лучшее избыточное усиление или при детектировании темных объектов с помощью диффузных отражательных волоконных кабелей.

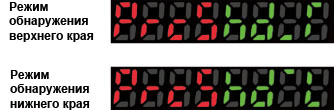

  Детектрирование краевых значений

  • Выходной сигнал датчика подается при неожиданном увеличении или уменьшении уровня освещения. Эта функция предназначена для детектирования объектов независимо от влияния пыльной окружающей среды.

Выходной сигнал датчика подается при неожиданном увеличении или уменьшении уровня освещения.

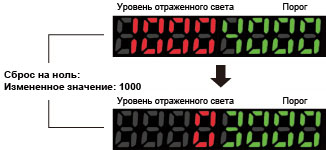

 Установка на нуль

  • Дисплей датчика может быть установлен на нуль.Это можно использовать при регулировке значений дисплеев главного и вспомогательного приборов (для одинаковых показаний).
  • Также значение на нуль следует устанавливать при прерывании излучения.

Установка на нуль

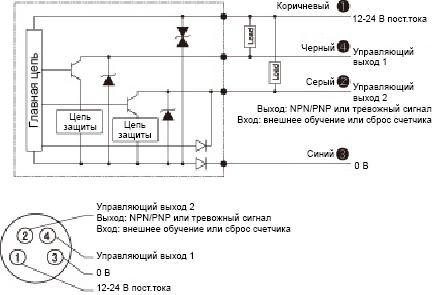

Два независимых выхода с индивидуальной настройкой

  • Второй выход можно настроить как дополнительный вход для настройки.

Два независимых выхода. Каждый выход может быть настроен по отдельности.

  • Каждый выход можно настроить на работу при включении/выключении освещения. Также, для каждого выхода по отдельности можно настроить пороговый уровень, настройки таймера и т.д. Аналоговый выход (D2RF-TAN/P) выдает сигнал 4 ~ 20 мА (серый провод), а цифровой выход - NPN (или PNP) (черный провод). Второй выход можно настроить как сигнальный (самодиагностика). Также можно выполнить настройку для работы в виде внешнего входа для настройки или входя для сброса счетчика, если используется функция счетчика.

Внешний вход для настройки (CH2)

  • Можно сконфигурировать вход для дистанционной настройки, если выход канала 2 (CH2) задан как вход.
  • При использовании дистанционной настройки с подключенными усилителями, все приборы будут выполнять функцию настройки одновременно.
  • (Эта функция отсутствует для аналогового типа датчиков).

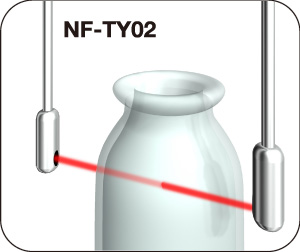

Детектирование бутылок в химической среде (полная настройка)

Детектирование бутылок в химической среде (полная настройка)

Датчик NF-TY02 может использоваться для детектирования бутылок в химической среде. Полная настройка облегчает конфигурирование датчика D2RF.

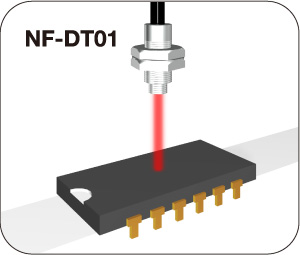

Подсчет электронных компонентов (одноточечная настройка)

Подсчет электронных компонентов (одноточечная настройка)

Конфигурирование датчика D2RF осуществляется легко с помощью функции одноточеченой настройки диффузного волоконного кабеля NF-DT01 для детектирования и подсчета электронных компонентов.

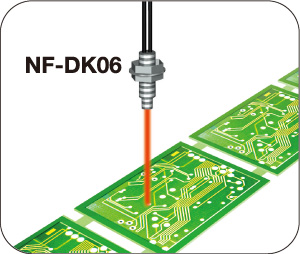

Детектирование плат ПК (двухточечная настройка)

Детектирование плат ПК (двухточечная настройка)

Конфигурирование датчика D2RF осуществляется легко с помощью функции двухточеченой настройки диффузного волоконного кабеля NF-DK06 для детектирования плат ПК.

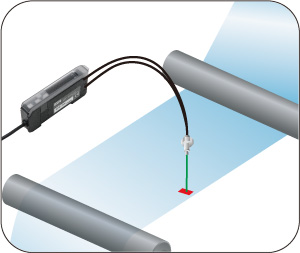

Детектирование отметок на листе

Детектирование отметок на листе

Стабильное детектирование отметок на листе с помощью датчика серии D2GF с волоконным кабелем диффузного типа.







Модель Стандартное Датчик маркировки Аналоговый
Автономный тип
Тип IP50 Кабель NPN / PNP D2RF-TN / TP D2GF-TN / TP D2RF-TAN / TAP
Разъем M8 4 вывода, NPN / PNP D2RF-TCN4 / TCP4 D2GF-TCN4 / TCP4 Нет
Тип IP66 Кабель NPN / PNP D2RF-2TN / 2TP D2GF-2TN / 2TP D2RF-2TAN / 2TAP
Разъем M8 4 вывода, NPN / PNP D2RF-2TCN4 / 2TCP4 D2GF-2TCN4 / 2TCP4 Нет
Разъем M8 3 вывода, NPN / PNP D2RF-2TCN3 / 2TCP3 D2GF-2TCN3 / 2TCP3 Нет
Сетевой тип
Главный датчик Кабель NPN / PNP D2RF-TMN / TMP D2GF-TMN / TMP Нет
Разъем M8 4 вывода, NPN / PNP D2RF-TMCN4 / TMCP4 D2GF-TMCN4 / TMCP4 Нет
Вспомогательный датчик Кабель NPN / PNP D2RF-TSN / TSP D2GF-TSN / TSP Нет
Разъем M8 4 вывода, NPN / PNP D2RF-TSCN4 / TSCP4 D2GF-TSCN4 / TSCP4 Нет
Источник излучения Красный светодиод Зеленый светодиод Красный светодиод
Время отклика 60 мкс (режим быстрого отклика), 250 мкс (стандартный режим), 2,0 мс (режим большого расстояния)
Автоматическая система контроля APC / ASC
Контроль мощности светодиода 3 шага: 100%, 50% и 25%
Функции таймера Задержка включения/выключения/одно считывание 1-9999 мс (шаг 1 мс)
Регулировка чувствительности Настройка + точная настройка
Выходной индикатор Выход (оранжевый) 1CH / 2CH станд. Выход (оранжевый)
Цифровой индикатор 7-сегментный светдиодный, 4-разрядный красного цвета, 4-разрядный зеленого цвета
Режим обучения Полная настройка/одноточечная/двухточечная/полностью автоматическая/дифференциальная/настройка зоны/настройка прозрачного режима
Управляющий выход 2CH, открытый коллектор NPN или PNP, 30В-, макс. 100 мА 1CH, NPN или PNP
Параллельная установка До 16 комплектов
Предотвращение перекрестных помех До 4 комплектов
Режим работы СВЕТЛО / ТЕМНО выбирается
Режим детектирования Режим большого расстояния, стандартный, режим быстрого отклика,
Дисплей Стандартный дисплей, а также: столбцы, %, eco (выкл., только режим работы)
Внешний вход Настройка/сброс счетчика
Напряжение питания От 10 до -24 В-, включая 10% пульсации
Потребляемая мощность 45 мА макс. (24 В)
Защита контура Перегрузка по току, обратная полярность, замыкание
Время прогрева 100 мс
Рабочая температура/влажность От -25 до 55 ℃, от 35 до 85% отн. вл.
Температура/влажность хранения От -40 до 70 ℃, от 35 до 85% отн. вл.
Освещенность в окр. среде Солнечный свет 10000 лк, высокочастотная лампа 3000 лк
Степень защиты IEC, IP50 (кроме автономных типов с категорией IP66)
Соответствие техническим нормам EC, CE
Ударопрочность IEC 68, 50G
Вес С кабелем 21 г, с разъемом M8 23 г
Заводские настройки Время отклика (стандартное), выходной сигнал (включение света), таймер (выкл.), APC (выкл.)

- Независимые настройки между каналами CH1 и CH2 доступны при конфигурировании порогового значения. Настройка таймера и срабатывания при включении/выключении освещения.

- Температура окружающей среды ограничена 50°c при подключении более 4 усилителей параллельно.
