Серия LS
  • 2D лазерный датчик смещения
  • Революция в управлении профилями
  • Линейность +/-0,1% F.S.
  • Период выборки = 0,5 мс (макс. скорость)

Описание

Применения

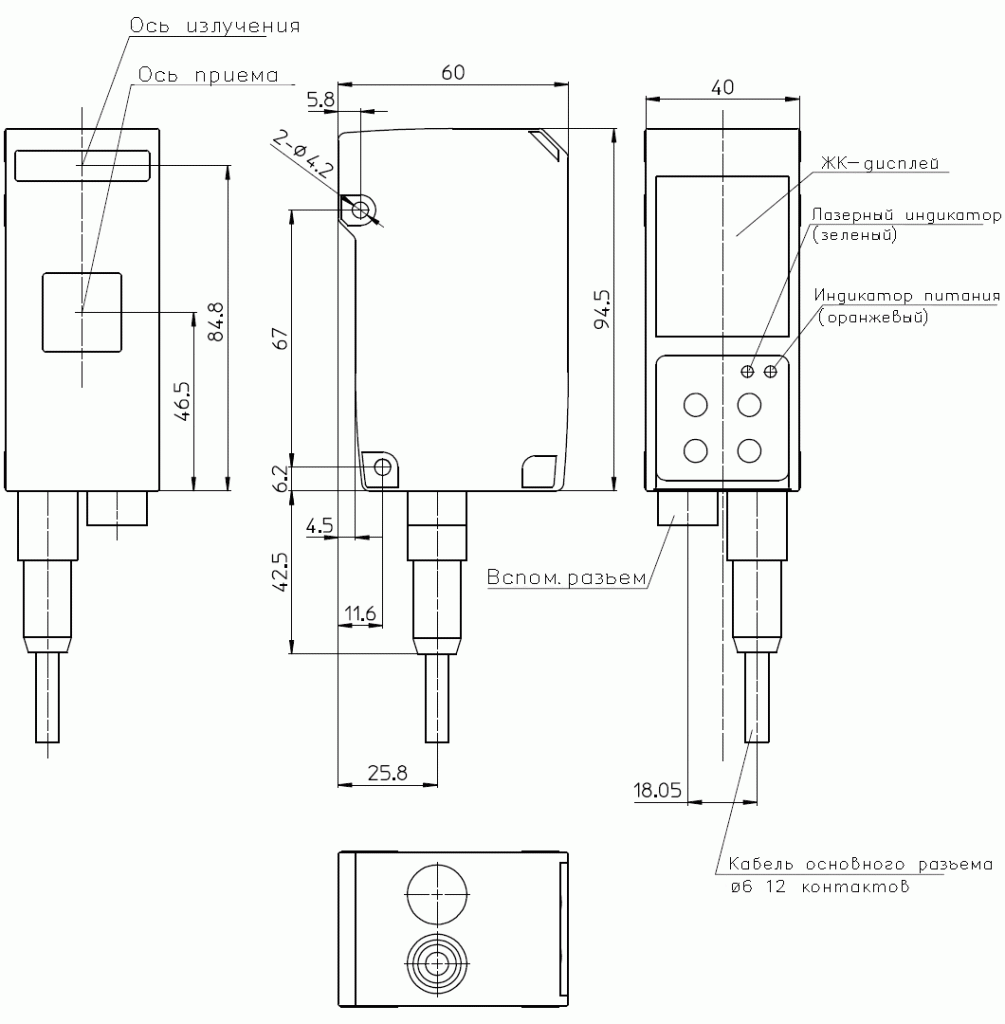

Размеры

Характеристики

Файлы

Видео

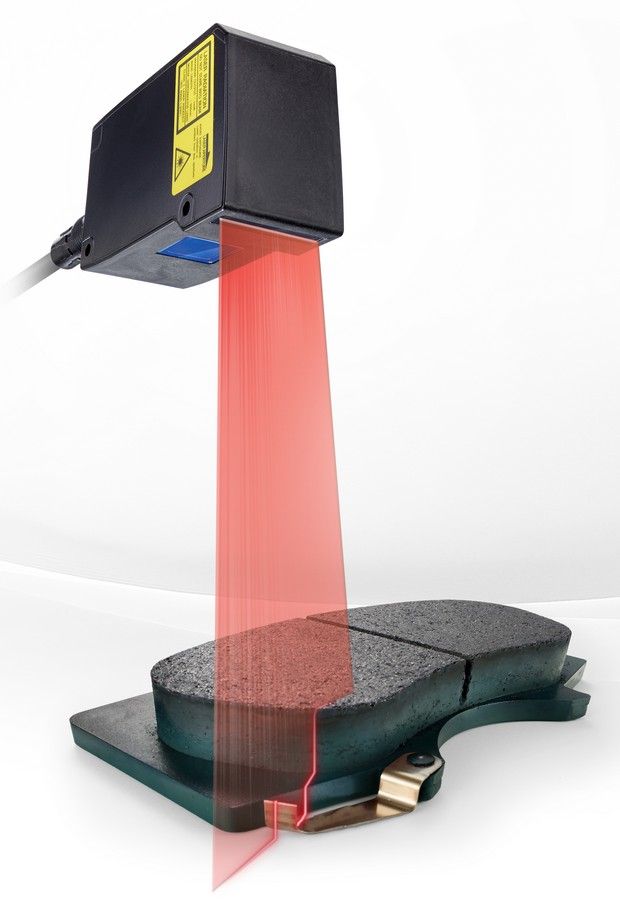

Линейный луч обеспечивает высокоскоростное, высокоточное измерение высоты и ширины


Теперь можно выполнять профильные измерения в широком диапазоне производственных линий для обеспечения контроля качества деталей и материалов. За счет великолепной высокоскоростной производительности и соотношения цены и качества, датчики серии FASTUS LS можно использовать в высокоточных приложениях двумерных измерений, что невозможно при применении лазерных датчиков смещения с точечным лучом. Датчик серии LS - это датчик измерения профиля нового поколения, открывающий новые возможности в сфере измерения компонентов.

Воспроизводимость:
2 мкм / Высота (ось Z)

Разрешение:
25 мкм / Ширина (ось X)

Линейность:
+/-0,1% F.S.

Период снятия измерений:
Макс. скорость = 0,5 мс
Общий период снятия измерений = 5 мс

Специализированная система обеспечивает высокую скорость, имеет компактный размер и малую стоимость

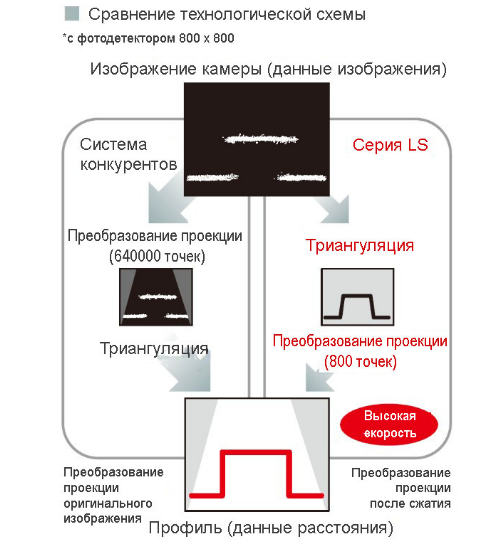

За счет использования математической операции, известной как проекционное преобразование (снятого изображения в расстояние), можно измерять высоту и ширину с высокой степенью точности. Кроме того, использование специализированного метода проекционного преобразования после триангуляции – в отличие от систем конкурентов, в которых преобразование выполняется по каждому пикселю, – позволяет значительно уменьшить пропускаемый поток данных и обеспечить высокоскоростное измерение. Модуль обработки сохранил малые размеры для создания компактного недорогого продукта.

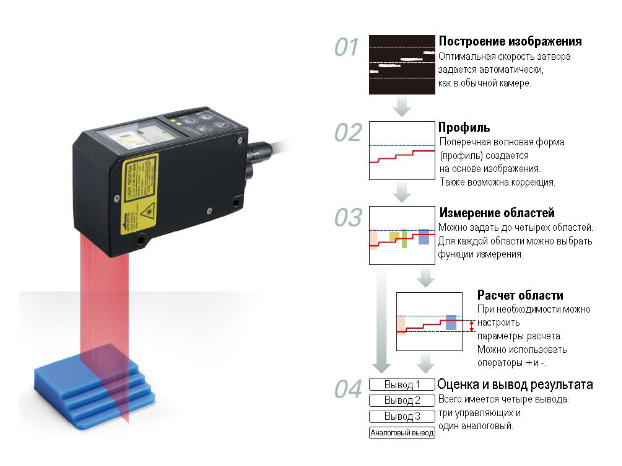

Простота настройки

Датчик серии LS можно настроить за четыре простых шага: формирование изображения, профиль, измерение области и расчет, оценка результата и вывод.


Функции стабильного высокоточного измерения

Автоматическая функция

Просто установите рабочую деталь и нажмите на кнопку “Auto Adjust” (Автоматическая регулировка) для автоматической настройки оптимальной скорости затвора в соответствии с количеством света от детали.


Функция коррекции профиля

Датчики серии LS имеют функцию коррекции профиля, с помощью которой можно регулировать смещение положения детали по отношению к записанному эталонному изображению по высоте, положению и наклону. Коррекция профиля эффективна для производственных линий, на которых детали не остаются неподвижными.

Profile correction function


Четыре режима камеры
В датчиках серии LS имеются четыре режима камеры для стабильной регистрации изображений: стандартный режим высокого разрешения; высокоскоростной режим, в котором изображение захватывается в четыре раза быстрее, чем при стандартной скорости; режим расширенного динамического диапазона (HDR), в котором увеличивается диапазон яркости; и режим снижения уровня шума (NR).

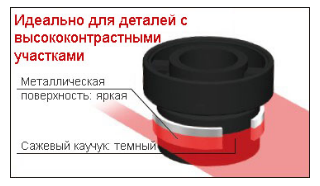

Режим HDR (режим расширенного динамического диапазона)

В режиме HDR формируется составное изображение из двух изображений с разной скоростью работы затвора. Эта функция полезна для деталей с высококонтрастными участками, например, зеркальными металлическими поверхностями.

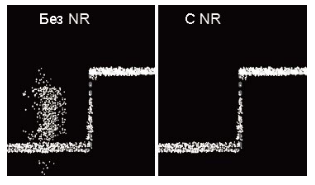

Режим NR mode (снижения уровня шума)

В режиме NR формируется составное изображение за счет усиления контрастности изображения ярких участков и их комбинирования с изображениями темных участков. С помощью этой функции можно уменьшить уровень шума (например, естественного освещения).


Простое в настройке программное обеспечение, LS Navigator (в комплекте)

В комплекте с датчиками серии LS поставляется программное обеспечение, позволяющее легко настроить их с компьютера.
- Простая конфигурация маски и участков измерений
- Все настройки конфигурируются через протокол RS-485
- Профили также можно выводить с высокой точностью
- Нет необходимости в наличии дорогостоящих специальных дисплеев
* Требуется отдельный кабель для соединения с ПК (дополнительно)
* Возможность изменения внешнего вида и компоновки окна.

Easily Configurable PC Software

Easily Configurable PC Software

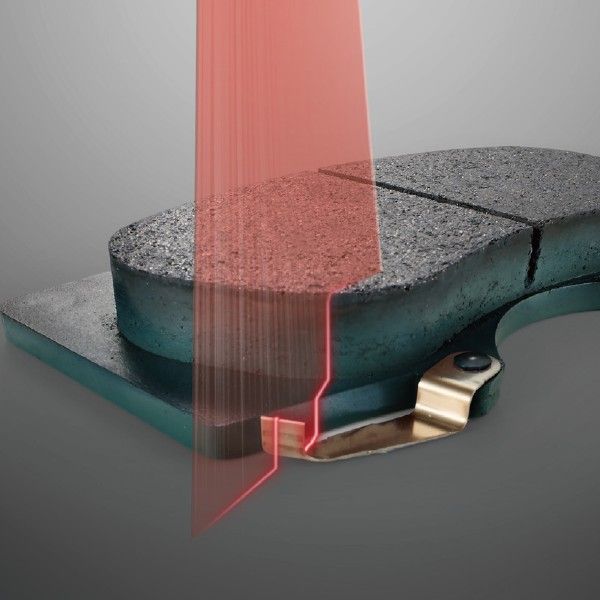

Измерение высоты компонентов тормозных колодок


Измерение положения (высоты) края индикатора износа колодки (PWI), металлической детали, которая указывает на износ тормоза, по отношению к поверхности тормоза.

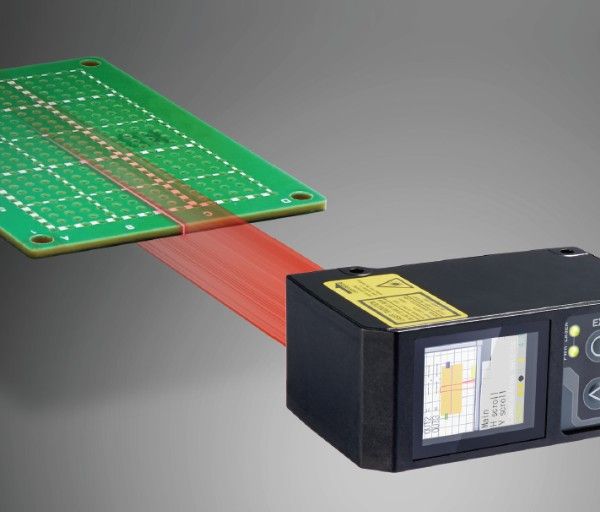

Детектирование двойной подачи плат


По сравнению с предыдущими системами, в которых датчик смещения устанавливался над и под платами для измерения толщины, один датчик серии LS может проводить измерения сбоку, что обеспечивает простоту установки и проектирования линии.

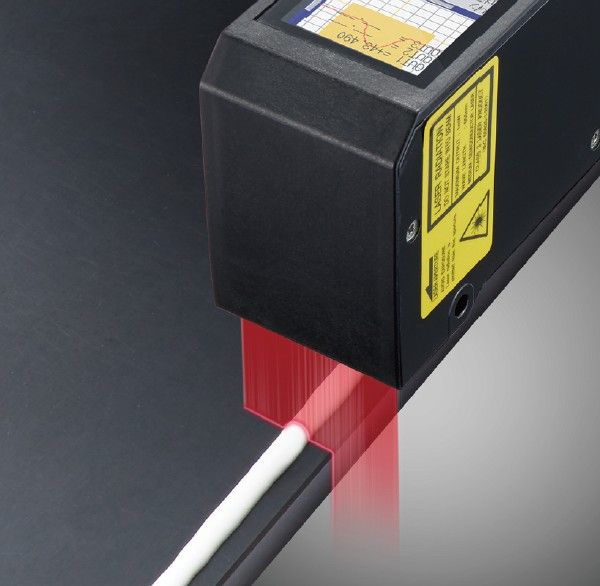

Проверка положения нанесения/количества герметика


При измерении ширины и высоты герметика после нанесения можно немедленно получить данные о правильности его количества и положения.

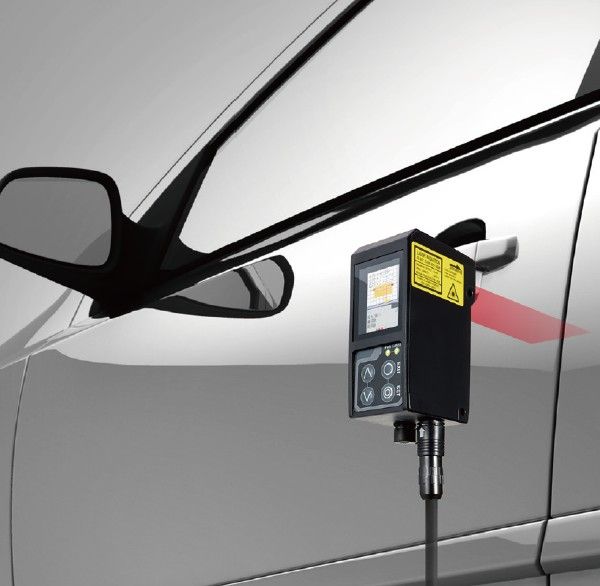

Проверка разницы уровня/зазора между автомобильными дверьми


Быстрые бесконтактные измерения разницы зазора и уровня между дверьми и шасси автомобиля для проверки точности их установки.

МодельLS-100CN
Диапазон измерений100+/-25 мм
Ширина поля обзора (на рабочем расстоянии)17 мм (при 75 мм) – 27 мм (при 125 мм)
Источник освещенияКрасный лазер, 655 нм, макс. 1 мВт
Класс лазераIEC/JIS: класс 2, FDA: класс II
Размер точки (*1)0,3 x 32 мм
Линейность (ось Z)+/-50 мкм (±0,1%F.S.)
Воспроизводимость (ось Z) (*2)2 мкм
Разрешение (ось X) (*3)25 мкм
Период снятия измеренийСтандартное значение: 5 мс (при измерении во всем поле обзора в режиме "Hi-res"), макс. скорость: 0,5 мс
ДисплейТочечно-матричный дисплей
ИндикаторыИндикатор питания (зеленый), индикатор лазерного излучения (зеленый)
Внешний вводВыбирается из банка, триггер, сохранение, сброс, прекращение и смещение лазерного излучения
Управляющий вывод3 NPN выхода с открытым коллектором, макс. 100 мА/30 В пост. тока (макс. остаточное напряжение: 1,8 В)
Аналоговый выводОт 4 до 20 мА, вне диапазона измерений: 24 мА (макс. импеданс нагрузки: 300 Ом)
Коммуникационный интерфейсRS-485 полудуплексный (от 9,6 кбит/с до 4,0 Мбит/с)
Температурный дрейф (типовое значение)+/-0,05%F.S. на градус Цельсия
Питание12 ... 24 В пост. тока (+10%, -5%, включая пульсацию)
Потребляемый ток (*4)Макс. 180 мА
Степень защитыIP67
Рабочая температура / влажностьОт -10 до 40 / от 35 до 85% RH (без конденсации или замерзания)
Температура / влажность храненияОт -20 до 60 / от 35 до 85% RH (без конденсации или замерзания)
Рабочая освещенностьСолнечный свет: макс. 10000 лк, высокочастотная лампа: макс. 3000 лк (лампа накаливания)
Устойчивость к вибрацииОт 10 до 55 Гц; двойная амплитуда 1,5 мм; 2 часа в каждом из направлений по X, Y и Z
Устойчивость к ударамПрибл. 50G (500 м/с2), 3 раза в каждом из направлений по X, Y и Z
МатериалКорпус: оцинкованный, литой и PC, крышки лазерного эмиттера и приемника: стекло
ВесПрибл. 300 г

Модель вывода PNP - LS-100CP

*1 Определено по усилию 1/e2 (13,5%) в центре. На датчик может влиять присутствие освещения, отличного от освещения в рамках размера пятна, и наличие сильно отражающего объекта вблизи зоны детектирования.
*2 Среднее измерение высоты белой детали с центральной шириной 5 мм, сглаживание осуществляется 8 раз, скользящее среднее - 32 раза (с настройками по умолчанию).
*3 С расстоянием измерения 75 мм.
*4 Напряжение источника питания: 24 В пост. тока, не включая тока нагрузки управляющего вывода и включая аналоговый вывод.
