Серия J3
  • Датчик маркировки J3M с кнопкой настройки.
  • Оптика узкого поля обзора обеспечивает проецирование пятна диаметром 3,0 мм (отражательный тип JR3-100).
  • Пятно проецирования 1,5 мм для типа BGS.
  • Заполненный эпоксидной смолой корпус обеспечивает защиту от вибраций.

Описание

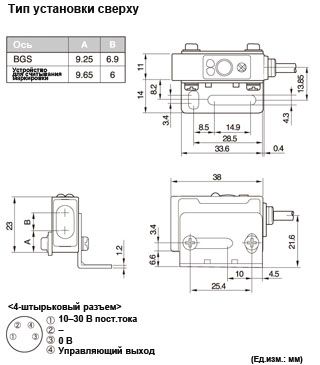

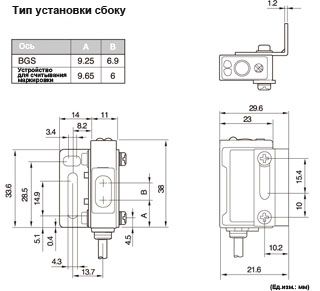

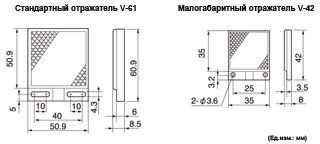

Размеры

Характеристики

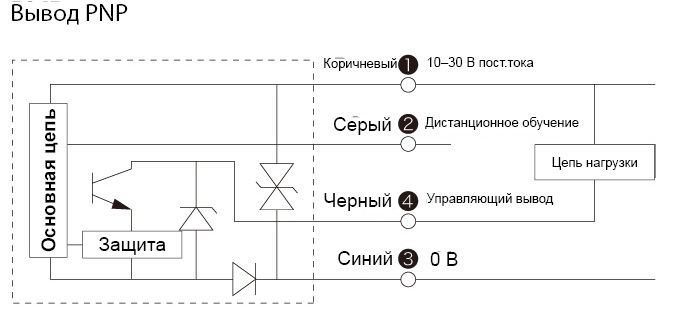

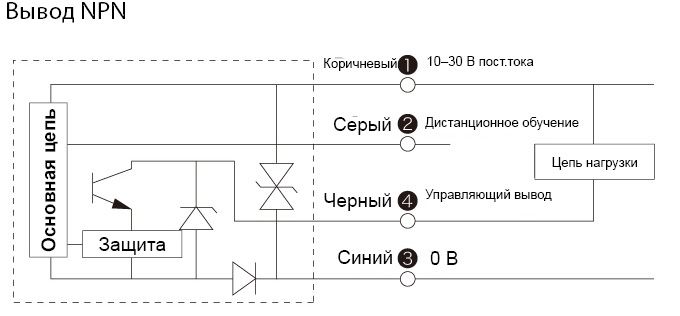

Схемы

Файлы

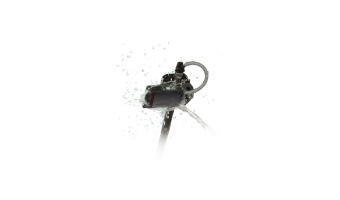

Степень защиты IP67

  • Кроме устойчивости к вибрациям эпоксидное наполнение обеспечивает класс защиты IP67.

IP67

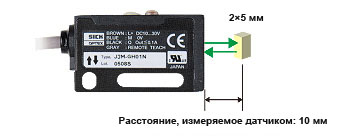

  • Быстрый отклик 200 мс, расстояние детектирования 10±2 мм (датчик контрастной метки типа J3M)
  • Современный зеленый светодиод с материально-вещественным составом GlanN2.
  • Наилучший датчик для считывания контрастной метки.

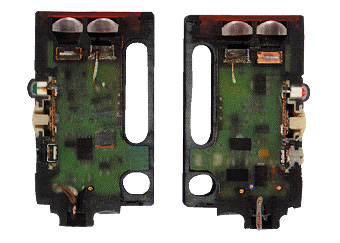

Полная герметичность

Полная герметичность

  • Категория IP67 обеспечивается наполнением корпуса датчика эпоксидной смолой.
  • Ударопрочность 100G защищает датчик от механических вибраций.

Полная герметичность

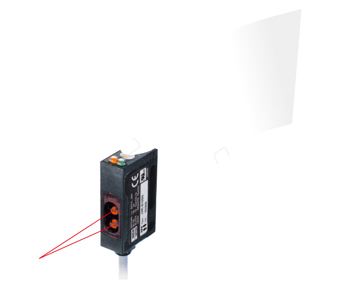

Настройка при нажатии одной кнопки.

  • Встроенный микрокомпьютер обеспечивает удобство настройки датчика.
  • Также функция дистанционной настройки позволяет настроить датчик удаленно.

Настройка при нажатии одной кнопки.

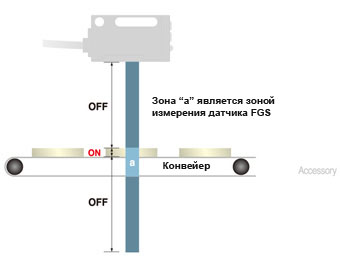

BGS-S/H15: Встроенная функция FGS

  • Датчики BGS-S15 и BGS-H15 могут работать как датчики FGS (датчики подавления переднего фона).
  • Функция FGS позволяет детектировать поверхность конвейера и использует ее как отражатель, датчик детектирует плоские и/или тонкие объекты на конвейере.
  • Может использоваться стандартный диффузный датчик, но регулировка чувствительности иногда затруднительна, функция FGS обеспечивает удобство настройки. Датчик работает как отражение от рефлектора, но без отражателя.

BGS-S/H15 : Встроенная функция FGS

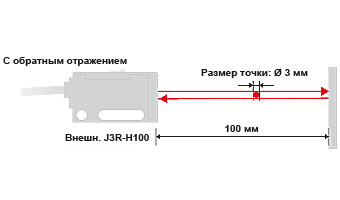

Идеален для детектирования небольших объектов

Идеален для детектирования небольших объектов

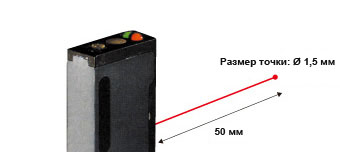

Малый размер пятна φ 1,5 мм (BGS-3JH05)

  • Малый размер пятна системы детектирования BGS.

Малый размер пятна φ 1,5 мм (BGS-3JH05)

Модель Датчик контрастной метки Отражение от рефлектора / Узкое поле обзора Подавление заднего фона (BGS)
Кабель NPN J3M-GH(S)01N J3R-GH(S)100N BGS-3JH(S)05N
PNP J3M-GH(S)01P J3R-GH(S)100P BGS-3JH(S)05P
Разъем NPN J3M-GH(S)01CN J3R-GH(S)100CN BGS-3JH(S)05CN
PNP J3M-GH(S)01CP J3R-GH(S)100CP BGS-3JH(S)05CP
(Примечание) *H = головка, S = боковая сторона
Рабочий диапазон 10 +/- 2 м 0,05 - 1 м 15 - 50 мм/18%
Потребляемая мощность 40мА макс.
Время отклика 0,2 мс
Гистерезис Нет
Мин. детектируемый объект Прибл. 2 x 5 мм на расст. 10 мм 1 мм на расст. 100 мм Диам. 0,5 мм на расст. 150 мм
Источник излучения Зеленый красный светодиод со специальной фокусирующей линзой Красный
Задержка отключения 40 мс фикс.
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Регулировка чувствительности Настройка
Дистанционная настройка Есть
Ударопрочность 100G (1,000 м/С²), оси X-Y-Z, 3 раза
Примечания Выбирается при включении/отключении освещения
Рабочая температура От -25 до 55 oC
Рабочая влажность От 35 до 95% отн. вл.
Условия хранения От -40 до 70 oC, от 35 до 95% отн. вл.
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Сопротивление изоляции Мин. 20 МОм /500 В-
Сертификаты соответствия JIS, CE, C UЯ
(JIS C4525) 1 мкс, 300 В
Тест Feilen Уровень 3
Защита VDE Класс 3
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Степень защиты IP67
Материал Корпус: ПБТ, Линза:ПММА
Руководство по эксплуатации серии J3Скачать (130,29 Кб)
Каталог серии J3Скачать (938,18 Кб)
Технические данные: J3M-GH(GS)01Скачать (187,72 Кб)
Технические данные: J3M-GH(GS)01Скачать (33,74 Кб)
Технические данные: J3M-GH(GS)01Скачать (33,05 Кб)
Технические данные: J3M-GH(GS)01Скачать (32,86 Кб)
Технические данные: J3M-GH(GS)01Скачать (29,40 Кб)
Технические данные: J3R-H(S)100Скачать (36,63 Кб)
Технические данные: J3R-H(S)100Скачать (35,25 Кб)
Технические данные: J3R-H(S)100Скачать (34,90 Кб)
Технические данные: J3R-H(S)100Скачать (39,10 Кб)
Технические данные: J3R-H(S)100Скачать (30,80 Кб)
Технические данные: BGS-3JH(JS)05Скачать (46,09 Кб)
Технические данные: BGS-3JH(JS)05Скачать (33,02 Кб)
Технические данные: BGS-3JH(JS)05Скачать (46,04 Кб)
Технические данные: BGS-3JH(JS)05Скачать (28,52 Кб)
Технические данные: BGS-3JH(JS)05Скачать (29,15 Кб)
