Серия NF

Обзор волоконных датчиков

  • Волоконно-оптический датчик включает усилитель и волоконно-оптический кабель.
  • Волоконный кабель выбирается в зависимости от применения.
  • Optex предлагает более 80 различных кабелей для работы в режиме проходящего луча и диффузного типа.

Описание

Применения

Характеристики

Файлы

Использование волоконной оптики

  • Ограниченное пространство
  • Малый размер и гибкость волокон позволяет точно позиционировать датчик в ограниченном пространстве.

Высокотемпературные приложения

  • Волоконно-оптические датчики выдерживают повышенные температуры, которые в некоторых случаях достигают 300°F.

Сильные вибрации и удары

Малая масса волокон позволяет им выдерживать экстремальные вибрации и механические удары.

Шумные среды

Волокна - это не электронные механические компоненты, полностью защищенные от электрических помех.

Коррозионные и влажные среды

Специальные волокна устойчивы к агрессивным веществам, воздействию влаги и даже многократной промывки.

Уникальные формы и технические характеристики объектов

Оптоволоконные чувствительные головки могут быть сконструированы и оптимально "подогнаны" под физические и оптические требования конкретного приложения.

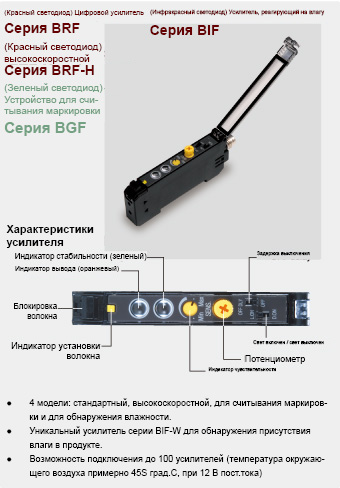

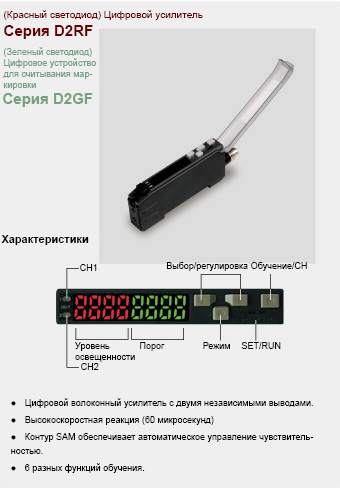

Усилители

  • Усилитель содержит электронику, светодиоды передачи/приема сигнала и представляют собой механический интерфейс для волокна. Усилители серии D2RF герметичны, имеют категорию защиты IP67 .
  • Они могут устанавливаться на направляющие стандарта DIN на оборудовании или в корпусе централизованного управления.

Усилители OPTEX FA для волокон серии NF

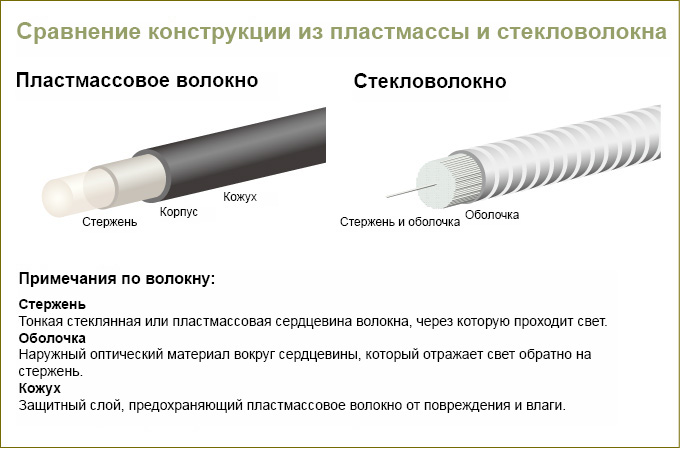

Волокна

  • Оптоволоконные кабели не электронные, пропускают свет, состоят из оптического стекла или пластиковых нитей в оболочке. Волокна служат в качестве световода, они используются для передачи света и его возврата обратно к усилителю. Стекловолокна сформированы в пучки, в то время как пластмассовые волокна обычно упаковываются в виде мононитей с защитной оболочкой из полиэтилена, поливинилхлорида, оплеткой из нержавеющей стали или другого материала. Чувствительные головки волоконно-оптических кабелей могут иметь большое разнообразие форм и конфигураций.

Пластиковые волоконно-оптические кабели

Пластиковые волоконно-оптические кабели наилучшим образом подходят для общего применения и при необходимости сгибания (например, с радиусом изгиба R=2): их можно обрезать до нужной длины по месту использования, и они дешевле, чем стекловолоконные кабели.

Характеристики:

  • Дешевизна и возможность обрезания до нужной длины во время установки.
  • Сгибаются для установки точно в том месте, где это требуется.
  • Специальные модели с высокой гибкостью.
  • Специальные оплетки, устойчивые к коррозии, ударам и истиранию.
  • Удобство подгонки под Ваше уникальное приложение.

Стекловолоконные кабели

Стекловолоконные кабели наилучшим образом подходят для использования в сложных условиях - при высокой температуре, воздействии агрессивных материалов и влаги.

Характеристики:

  • Множество сложных требований к детектированию.
  • Для неблагоприятных условий окружающей среды, например, высоких температур до 300°C (572°F), воздействия корродирующих веществ и избыточной влаги.
  • Выдерживают сильные удары и вибрацию.
  • Не восприимчивы к электрическим помехам.
  • Оплетка обычно гибкая из нержавеющей стали, но может быть из ПВХ или другой гибкой трубки.
  • Удобство подгонки под ваше уникальное приложение.

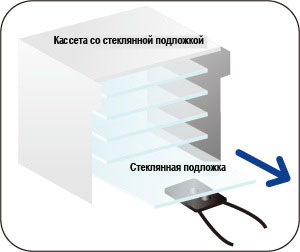

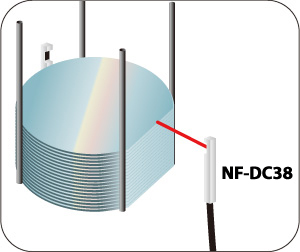

Детектирование стеклянных подложек

Детектирование стеклянных подложек

Стеклянные подложки можно детектировать с помощью отражающего типа волоконного кабеля NF-DC38.

Детектирование уровня жидкости

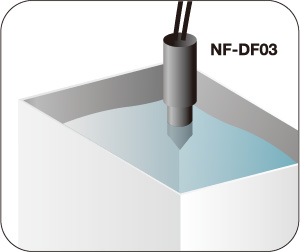

Детектирование уровня жидкости

Уровень жидкости можно детектировать с помощью контактного типа волоконного кабеля NF-DF03.

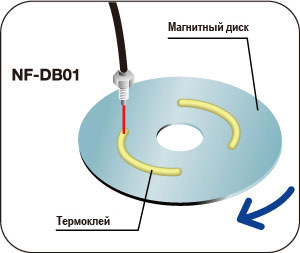

Детектирование термоклея на магнитном диске

Детектирование термоклея на магнитном диске

Термоклей на магнитном диске можно детектировать с помощью диффузного типа волоконного кабеля NF-DB01.

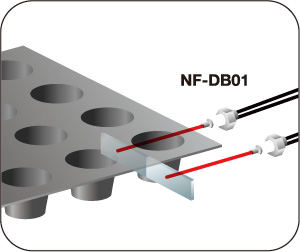

Позиционирование лотков

Позиционирование лотков

Волоконный кабель диффузного типа NF-DB01 можно использовать для позиционирования лотков.

Детектирование стеклянных подложек

Детектирование стеклянных подложек

Стеклянные подложки можно детектировать с помощью отражающего типа волоконного кабеля NF-DC38.

Детектирование положения пластин

Детектирование положения пластин

Кремниевые пластины можно детектировать узким лучом с помощью волоконного кабеля типа NF-TG02.

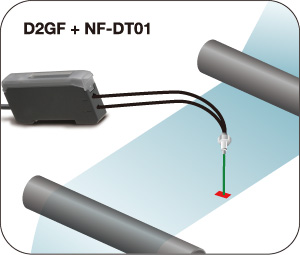

Детектирование отметок на листе

Детектирование отметок на листе

Отметки на листе можно детектировать с помощью комбинации волоконного усилителя с зеленым излучением D2GF и волоконным кабелем диффузного типа NF-DT01.

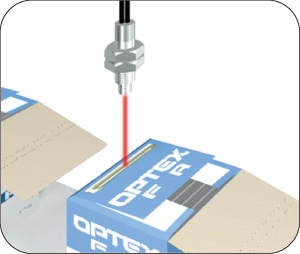

Наличие клея для холодного/горячего склеивания на упаковке

Наличие клея для холодного/горячего склеивания на упаковке

Клей можно детектировать с помощью диффузного типа волоконного кабеля NF-DB01.

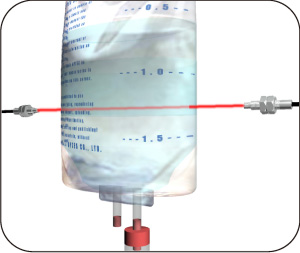

Капельницы

Капельницы

Капельницы можно детектировать с помощью комбинации инфракрасного волоконного усилителя, например, BIF или D3IF и стекловолоконного кабеля с проходящим лучом типа NF-TW01.

Вода в темных бутылках

Вода в темных бутылках

Воду в темных бутылках можно детектировать с помощью комбинации инфракрасного волоконного усилителя, например, BIF или D3IF и диффузного стекловолоконного кабеля типа NF-DW01.

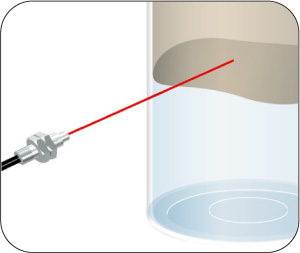

Проверка уровня воды

Проверка уровня воды

Уровень воды можно детектировать с помощью комбинации инфракрасного волоконного усилителя, например BIF или D3IF и диффузного стекловолоконного кабеля типа NF-DW01.

Платы после нагрева

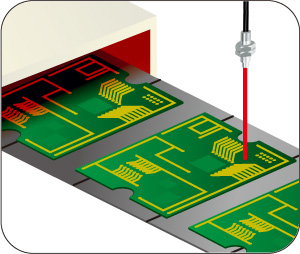

Платы после нагрева

Печатные платы можно детектировать с помощью волоконного кабеля диффузного типа.
Возможно использование высокотемпературного волоконного кабеля.

Диски в печи

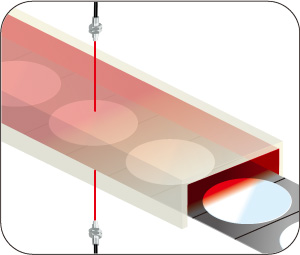

Диски в печи

Диски в печи можно детектировать с помощью волоконного кабеля с проходящим лучом.Возможно использование высокотемпературного волоконного кабеля.

Металлы после нагрева

Металлы после нагрева

Нагретый металл можно детектировать с помощью волоконного кабеля с проходящим лучом.
Возможно использование высокотемпературного волоконного кабеля.

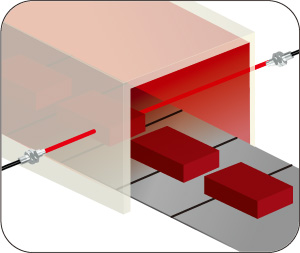

Кирпичи в печи

Кирпичи в печи

Кирпичи в печи можно детектировать с помощью волоконного кабеля с проходящим лучом.
Возможно использование высокотемпературного волоконного кабеля.

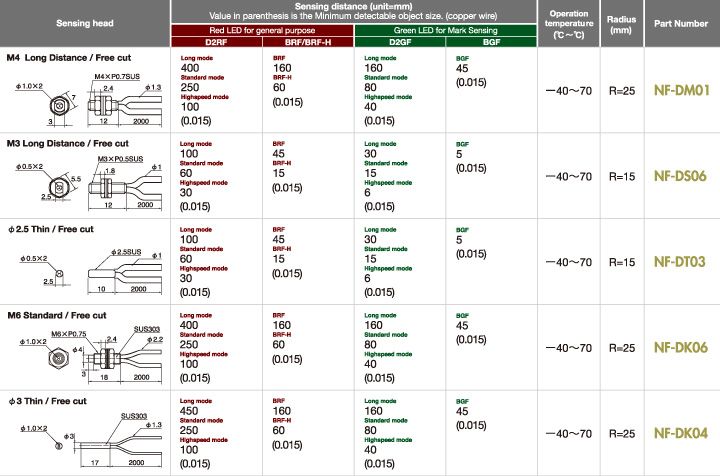

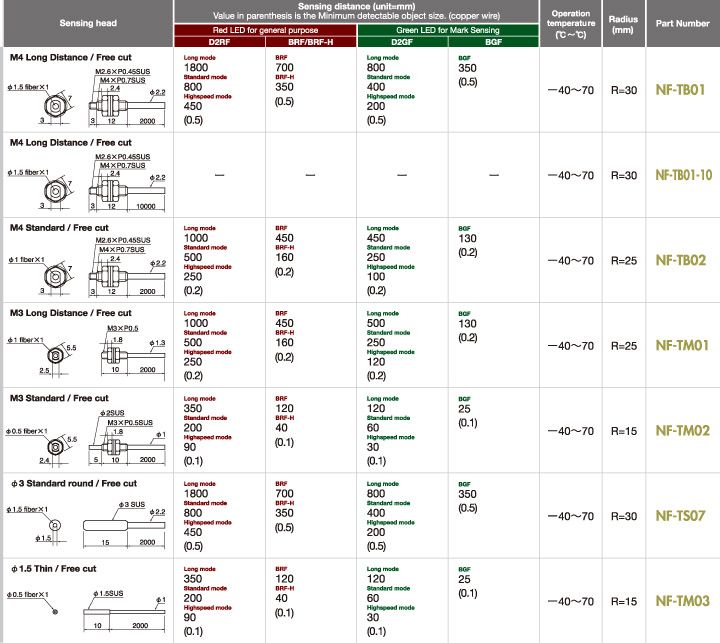

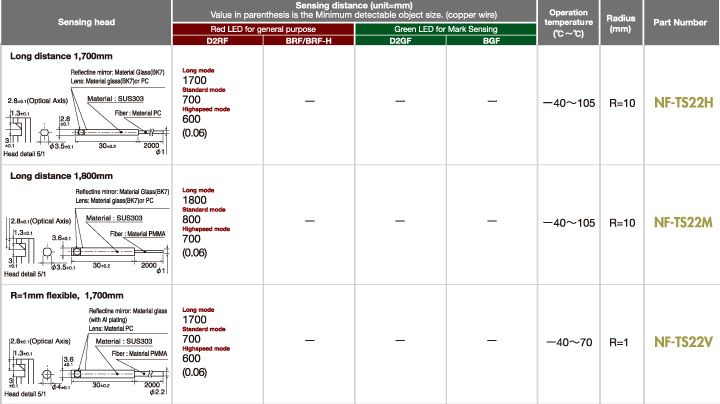

Стандартный тип

Стандартный тип:

Акриловое моноволокно с радиусом изгиба от 15 до 25 мм.

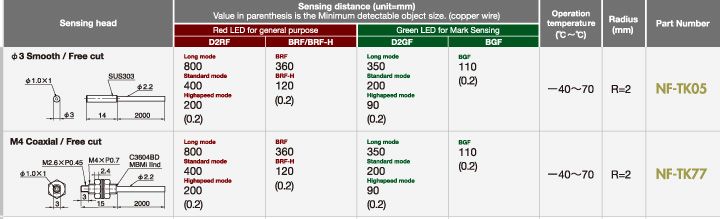

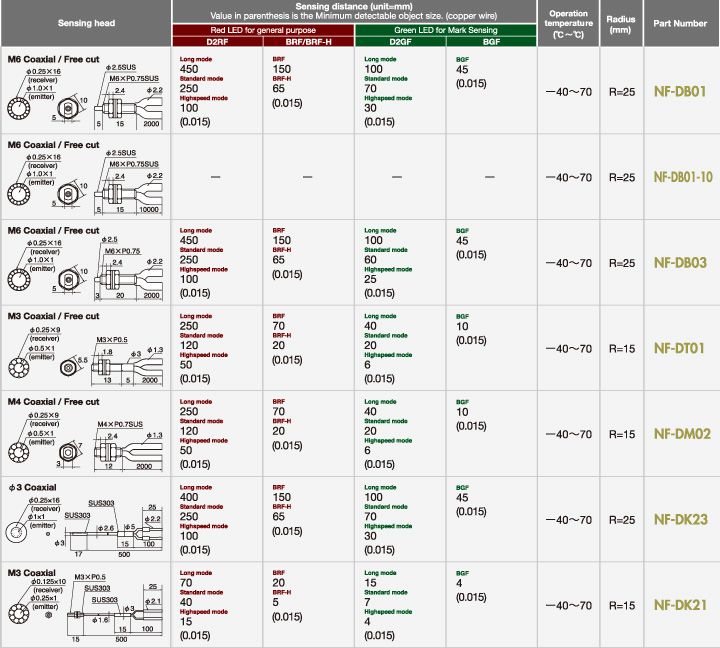

Коаксиальный тип

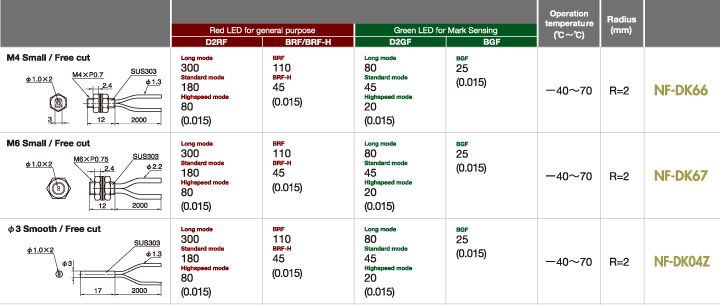

Коаксиальный тип:

Для жесткой привязки к объекту.

Многожильный кабель

Многожильный кабель:

Многожильный кабель в оболочке и оплетке.

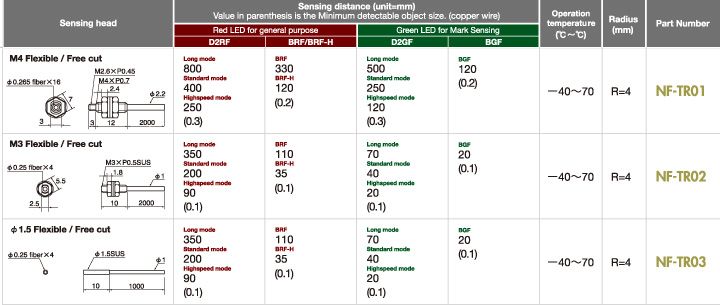

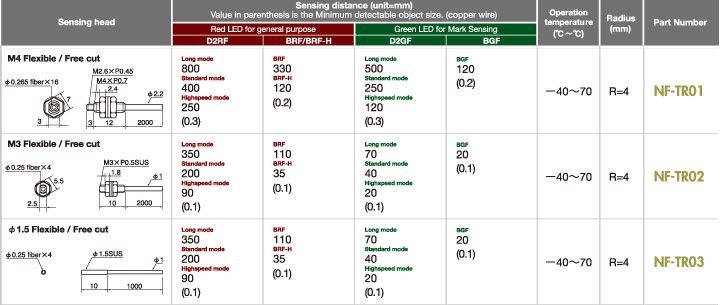

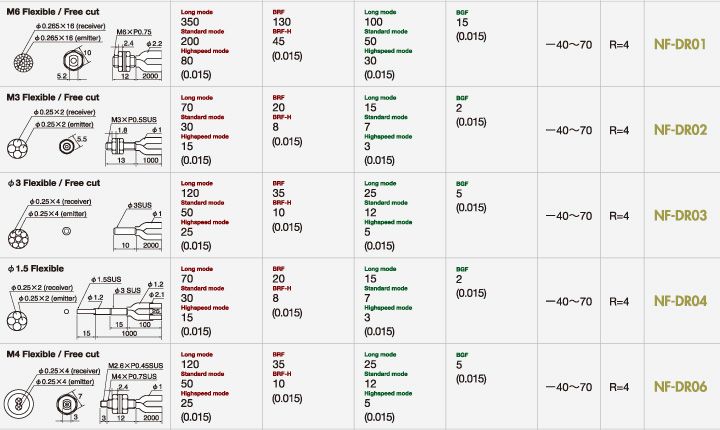

Гибкий тип

Гибкий тип:

Допускается несколько изгибов радиуса 2 - 4 мм.

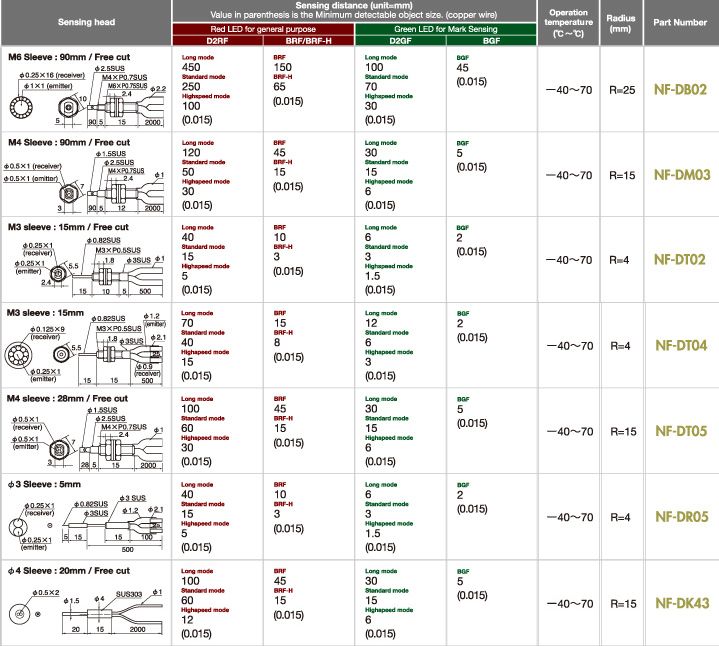

Соединительный тип

Соединительный тип:

Длинный наконечник, который можно изгибать для фокусировки на объекте.

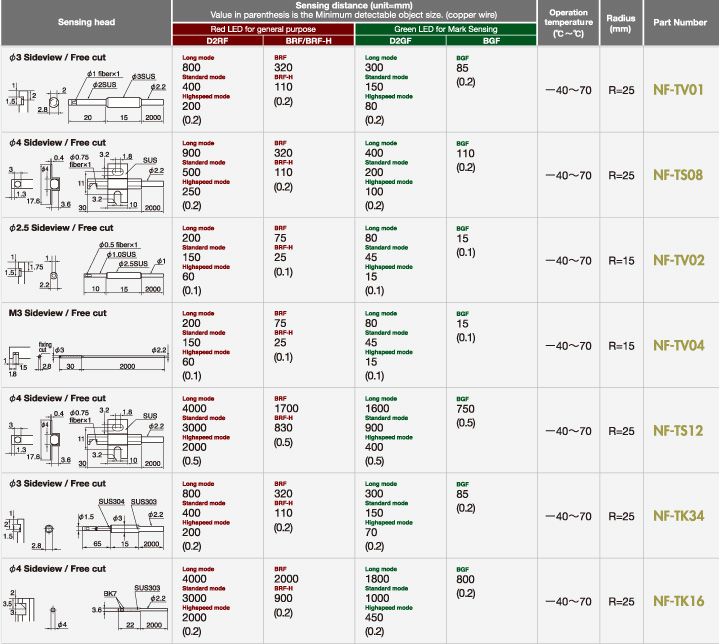

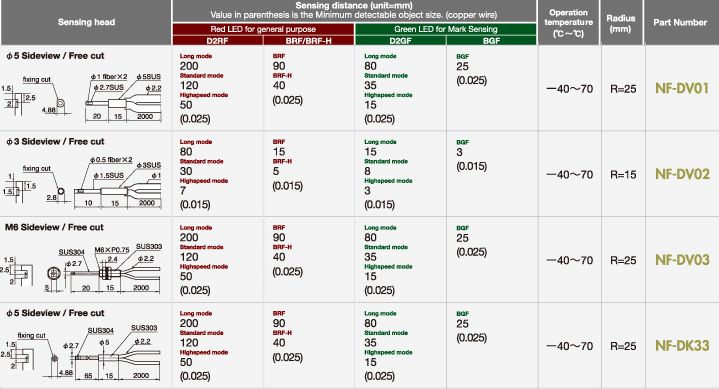

Профильный тип

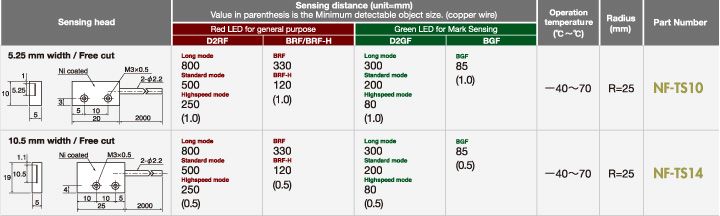

Профильный тип

Волоконный кабель с наконечником под углом 90 градусов

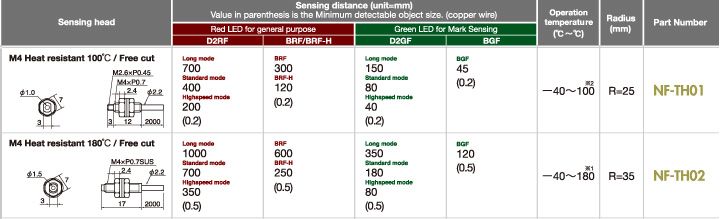

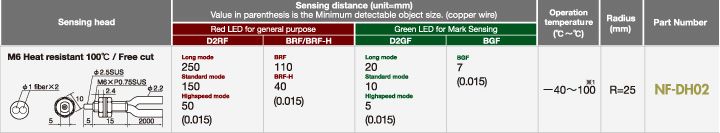

Высокотемпературный тип

Высокотемпературный тип:

Устойчив к высоким температурам без потери передаваемого сигнала и сжатия волокна.

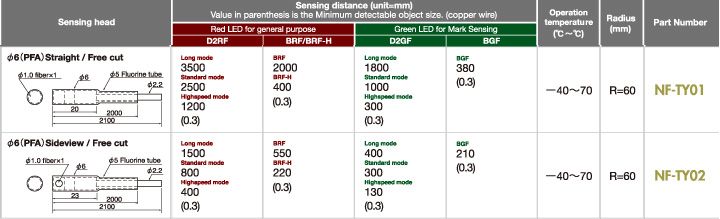

Химически устойчивый тип

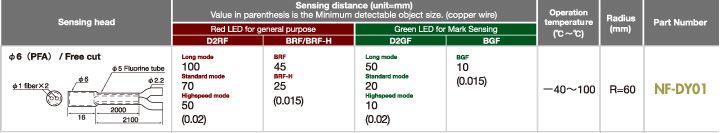

Химически устойчивый тип:

В отличие от акриловых волокон, оболочка защищает волокно от воздействия химической среды.

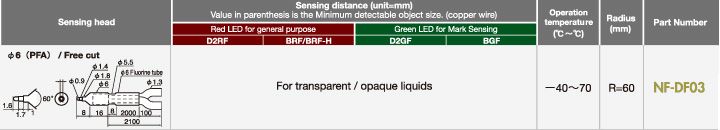

Тип для детектирования жидкости

Тип для детектирования жидкости:

Для регистрации уровня жидкости

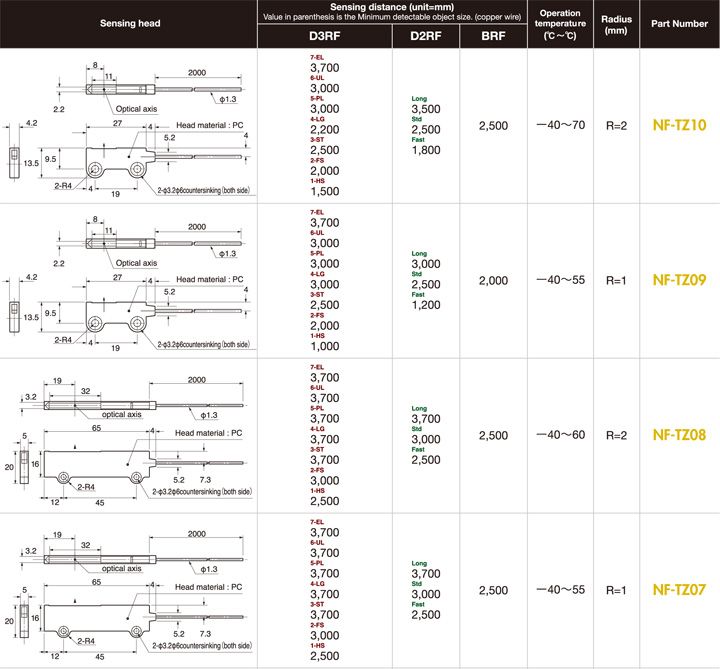

Массивный тип

С широким лучом:

Для приложений, требующих детектирования в определенной зоне

Структурирование

Структурирование:

Для приложений по структурированию
