Фотоэлектрические датчики

Серия C

  • Заполненный эпоксидной смолой корпус обеспечивает виброустойчивость.
  • Модели с разъемом М12 и встроенным кабелем
  • Прочный никелированный латунный корпус.

Серия C

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

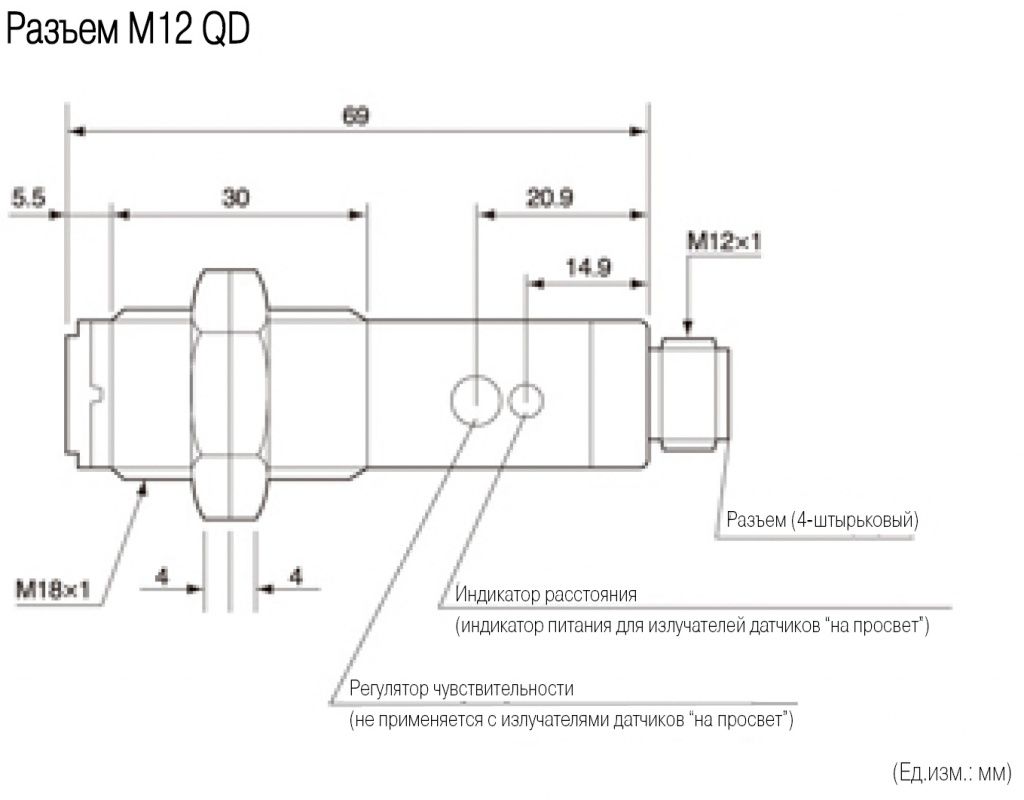

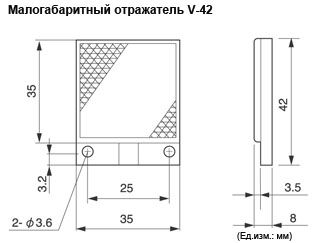

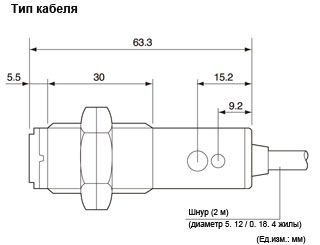

Размеры

Характеристики

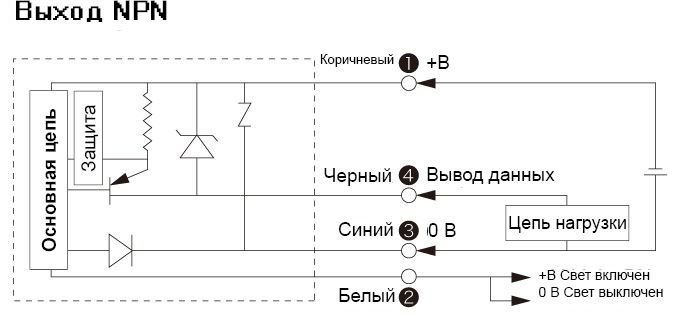

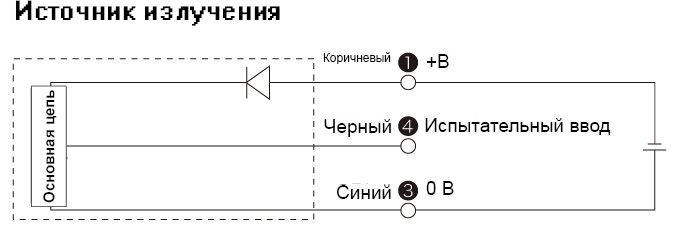

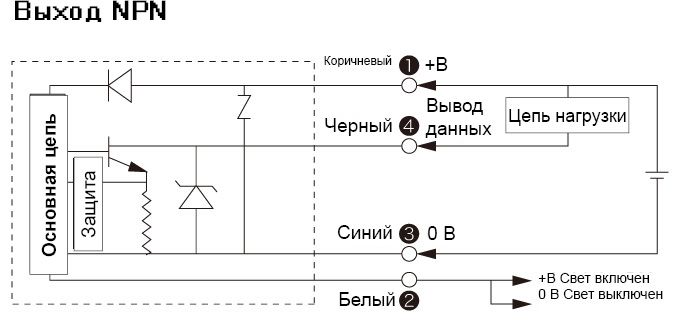

Схемы

Файлы

Никелированный латунный корпус

  • Устойчив к вибрациям и повреждениям от воздействия химических веществ.
  • Лучшая производительность по сравнению с датчиками с пластмассовыми корпусами в отношении прочности и устойчивости к воздействию химических веществ, масла и механических вибраций.

Отражательный тип CRDF со встроенным поляризационным фильтром.

  • Луч можно повернуть на 90 градусов при использовании дополнительных боковых крепежей.

тип T000 для CTD-1500, CDR-300 тип T110 для CDD-11 тип T400 для CDD-40

Опциональные разъемы - прямые и под углом 90-градусов

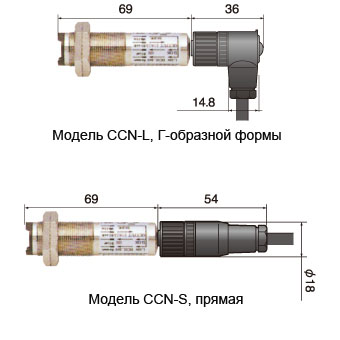

Угловая модель CCN-L, прямая модель CCN-S

Позиционирование деревянных пластин

Позиционирование деревянных пластин

Датчики серии C можно легко устанавливать в отверстия M18.
Это эффективный способ установки для конвейера.
Например, для детектирования деревянных пластин на конвейере.

Подсчет пищевых упаковок

Подсчет пищевых упаковок

Необходимо только отверстие M18 для установки датчика серии C в технологическую линию.
Например, для детектирования упаковок на конвейере.

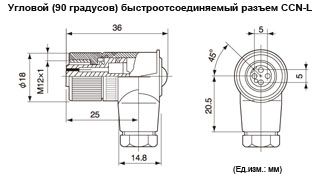

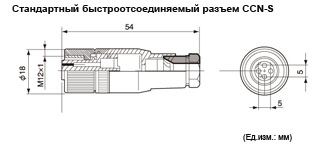

cseries_dimensions05.jpg cseries_dimensions06.jpg
Модель Однопроходной Отражение от рефлекотора
Отражательный с поляризационным фильтром
Диффузный
11 см
Диффузный
40 см
Кабель NPN CTD-1500N CRD-300N CRDF-100N CDD-11N CDD-40N
PNP CTD-1500P CRD-300P CRDF-100P CDD-11P CDD-40P
Разъем NPN CTD-1500CN CRD-300CN CRDF-100CN CDD-11CN CDD-40CN
PNP CTD-1500CP CRD-300CP CRDF-100CP CDD-11CP CDD-40CP
Рабочий диапазон 15 м 3 м 1 м 11 см 40 см
Время отклика 1,5 мс макс.
Режим работы СВЕТЛО/ТЕМНО выбирается
Гистерезис нет 10% макс.
Источник излучения ИК Красный ИК
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Сертификаты соответствия JIS / C4525, CE, UL
Потребляемая мощность 40мА макс. 30мА макс.
Рабочая температура/влажность От -25 до 55 oC, от 35 до 95% отн. вл.
Регулировка чувствительности Однооборотный потенциометр
Степень защиты IEC 144 IP66
Ударопрочность 50G (500 м/С2), оси X-Y-Z, 3 раза
Материал Корпус: BSBM+Ni, линза: PC

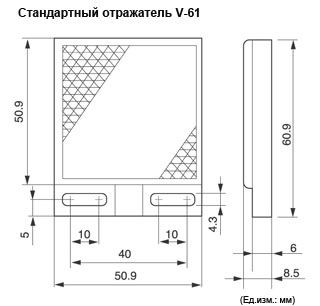

Материал V-61
Руководство по эксплуатации серии ССкачать (783,42 Кб)
Каталог серии ССкачать (716,28 Кб)
Техническое описание серии CRD-300Скачать (56,68 Кб)
Техническое описание серии CRD-300Скачать (55,83 Кб)
Техническое описание серии CRD-300Скачать (56,55 Кб)
Техническое описание серии CRDF-100Скачать (58,85 Кб)
Техническое описание серии CRDF-100Скачать (58,13 Кб)
Техническое описание серии CRDF-100Скачать (56,86 Кб)
Техническое описание серии CTD-1500Скачать (62,52 Кб)
Техническое описание серии CTD-1500Скачать (55,95 Кб)
Техническое описание серии CTD-1500Скачать (56,58 Кб)
Техническое описание серии CDD-11Скачать (56,04 Кб)
Техническое описание серии CDD-11Скачать (56,92 Кб)
Техническое описание серии CDD-11Скачать (56,41 Кб)
Техническое описание серии CDD-40Скачать (56,08 Кб)
Техническое описание серии CDD-40Скачать (62,71 Кб)
ЧертежиСкачать (438,72 Кб)
