Датчики расстояния

Серия CD5

  • CD5 - это хорошо сбалансированный лазерный датчик смещения с высоким разрешением, высокой стабильностью и функционалом.
  • Высокое разрешение и линейность в своем классе +/-0,05% F.S. для керамического объекта
  • 9 моделей с различными техническими характеристиками.
  • Групповые вычисления с результатом от 3 головок, подключенных к одному контроллеру.
  • Головка может выполнять измерения без контроллера. Можно контролировать и получать измерения через RS422.

Серия CD5

<< В раздел «Датчики расстояния »

Описание

Применения

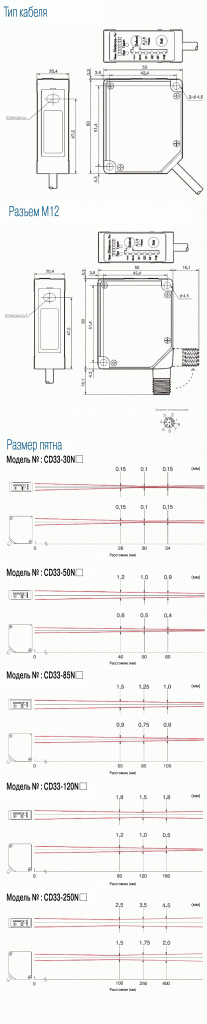

Размеры

Характеристики

Файлы

Видео

К контроллеру можно подключить до 3 головок датчика.

  • Возможность измерения толщины и разницы уровней с помощью одного контроллера.
  • Эта функция позволяет измерять толщину объекта, даже если он качается.

К контроллеру можно подключить до 3 головок датчика. Возможность измерения толщины и разницы уровней с помощью одного контроллера.

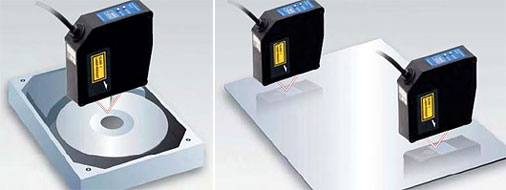

Зеркальный тип

  • позволяет измерять смещение или толщину зеркального объекта, такого как диск (HDD), стекло, металлическая поверхность и т.д.

Отражательный тип позволяет измерять смещение или толщину зеркального объекта, такого как диск (HDD), стекло, металлическая поверхность и т.д.

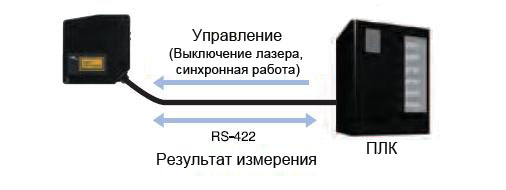

Головка может выполнять измерения без контроллера.

  • Головка имеет базовые измерительные функции.
  • Можно получать результат измерений через RS422 и управлять входом отключения лазера и синхронным входом без контроллера.

Головка может проводить измерения без контроллера. Головка датчика оснащена основными измерительными функциями.

Разрешение в 5 раз лучше, чем у стандартной модели

Разрешение в 5 раз лучше, чем у стандартной модели

Измерение высоты печатных плат с разрешением в 5 раз лучше, чем у стандартной модели.

Высочайший уровень линейности в данном классе

Высочайший уровень линейности в данном классе

Измерение высоты деталей с высочайшей линейностью в данном классе.

Высокая точность и стабильность в большом пятне

Высокая точность и стабильность в большом пятне

Контроль натяжения листа на рулоне при измерении положения листа на буферном элементе за счет широкого пятна головки CD5.

Высочайший уровень точности в диапазоне

Высочайший уровень точности в диапазоне

Измерение ширины металлического объекта с высочайшим уровнем точности для такого большого диапазона: 500 мм.

Самый большой диапазон в промышленности

Самый большой диапазон в промышленности

Измерение положения металлопроката в самом большом диапазоне в промышленности - 2000 мм.

Измерение толщины стекла

Измерение толщины стекла

Измерение толщины стекла с помощью головок CD5 отражательного типа.


Головки датчика

Тип с узким пятном класс FDA II CD5-30 CD5-85
Тип с узким пятном класс FDA II CD5-30 CD5-85
Диапазон измерений 30 +/- 5 мм 85 +/- 20 мм 350 +/- 100 мм 500 +/- 200 мм
Источник излучения (Тип с узким пятном) Красный полупроводниковый лазер, 650 нм, макс. 1 мВт
(Тип с широким пятном) Красный полупроводниковый лазер, 658 нм, макс. 1 мВт
Линейность (*2)
±0,08% F.S.
(F.S.=10 мм)
±0,05% F.S.
(F.S.=40 мм)
±0,08% F.S.
(F.S.=200 мм)
±0,08% F.S.
(F.S.=400 мм)
Разрешение (*2) 0.2 мкм 1 мкм 5 мкм 10 мкм
Период выборки (*3) 100, 200, 400, 800, 1600, 3200 мкс
Температурный дрейф (*4)
±0,01% F.S.
(F.S.=10 мм)
±0,01% F.S.
(F.S.=40 мм)
±0,01% F.S.
(F.S.=200 мм)
±0,01% F.S.
(F.S.=400 мм)
Последовательный интерфейс (*5) RS-422 9.6 ~ 1843.2 кбит/с
Источник питания 12 ~ 24 В- ±10% или от контроллера CD5A-N/P
Потребляемая мощность макс. 45 мА (24 В-)
Светодиодный индикатор (лазер) Зеленый = лазерное излучение
(измерение)
Оранжевый = в пределах ±5% от центра расстояния измерения
Красный = ближняя сторона в пределах расстояния измерения
Зеленый = дальняя сторона в пределах расстояния измерения
Мигающий красный/зеленый = вне диапазона измерения
Степень защиты IP67
Рабочая температура/влажность От -10 до 50 от 35 до 85% отн. вл. (без конденсации)
Температура/влажность хранения От -20 до 60 от 35 до 85% отн. вл. (без конденсации)
Освещенность окр. среды Лампа накаливания = макс. 3000 лк (лампа накаливания)
Виброустойчивость От 10 до 55 Гц / 1,5 мм для XYZ 2 часа
Ударопрочность 50G (500 м/с2) XYZ 3 раза
Кабель Удлинение до 50 м с помощью удлинителя
Удлинитель DSL-1212-G02M (2 м), DSL-1212-G05M (5 м)
Материал Корпус: Алюминиевое литье под давлением
Вес Прибл. 250 г включая 500 мм кабель

Условия для данных технических характеристик: Температура: 23, Источник питания: 24 В-, Период выборки: 100 мкс (CD5-W350/-W500/-W2000: 800 мкс) кол-во раз усреднения: 256, целевой объект: Алюминиевое зеркало (отражательный тип), белая керамика (диффузный тип)

*1 Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна.
На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.
*2 кол-во раз усреднения: 4096
*3 По умолчанию: CD5-(W)30/-(W)85: 100 мкс, CD5-W350/-W500: 800 мкс
*4 Стандартные данные
*5 Без контроллера. Настройка по умолчанию 9,6 кбит/с, ниже приведена скорость интерфейса без потери данных.
100 мкс 921,6 кбит/с, 200 мкс: 460,8 кбит/с, 400 мкс: 230,4 кбит/с, 800 мкс: 115,2 кбит/с, 1600 мкс: 57,6 кбит/с, 3200 мкс: 38,4 кбит/с

Головка датчика (отражательный тип)

Тип продукции CD5-L25 CD5-LW25
Диапазон измерений 25 +/- 1 мм
Источник излучения Красный полупроводниковый лазер, 650 нм, макс. 0.39 мВт, класс FDA II
Размер пятна (*1) 25 × 35 мкм 100 × 700 мкм
Линейность (*2) ±0,08% F.S. (F.S.=2 мм)
Разрешение (*2) 0.02 мкм
Период выборки (*3) 100, 200, 400, 800, 1600, 3200 мкс
Температурный дрейф (*4) ±0,01% F.S. (F.S.=2 мм) ±0.05% F.S./ (F.S.=2 мм)
Последовательный интерфейс (*5) RS-422 9.6 ~ 1843.2 кбит/с
Источник питания 12 ~ 24 В- ±10% или от контроллера CD5A-N/P
Потребляемая мощность макс. 45 мА (24 В-)
Светодиодный индикатор (лазер) IP67
(измерение)
Оранжевый = в пределах ±5% от центра расстояния измерения
Красный = ближняя сторона в пределах расстояния измерения
Зеленый = дальняя сторона в пределах расстояния измерения
Мигающий красный/зеленый = вне диапазона измерения
Степень защиты IP67
Рабочая температура/влажность От -10 до 50 от 35 до 85% отн. вл. (без конденсации)
Температура/влажность хранения От -20 до 60 от 35 до 85% отн. вл. (без конденсации)
Освещенность окр. среды Лампа накаливания = макс. 3000 лк (лампа накаливания)
Виброустойчивость От 10 до 55 Гц / 1,5 мм для XYZ 2 часа
Ударопрочность 50G (500 м/с2) XYZ 3 раза
Кабель Удлинение до 50 м с помощью удлинителя
Удлинитель DSL-1212-G02M (2 м), DSL-1212-G05M (5 м)
Материал Корпус: Алюминиевое литье под давлением
Вес Прибл. 250 г включая 500 мм кабель

Условия для данных технических характеристик: Температура: 23, Источник питания: 24 В- Кол-во раз усреднения: 256, целевой объект: Алюминиевое зеркало (отражательный тип)

*1 Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна.
На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.
*2 кол-во раз усреднения: 4096
*3 По умолчанию: 100 мкс
*4 Стандартные данные
*5 Без контроллера. Настройка по умолчанию 9,6 кбит/с, ниже приведена скорость интерфейса без потери данных.
100 мкс 921,6 кбит/с, 200 мкс: 460,8 кбит/с, 400 мкс: 230,4 кбит/с, 800 мкс: 115,2 кбит/с, 1600 мкс: 57,6 кбит/с, 3200 мкс: 38,4 кбит/с

Головка датчика (Очень большой диапазон)

Тип продукции CD5-W2000
Диапазон измерений 2000 +/- 500 мм
Источник излучения Красный полупроводниковый лазер, 658 нм, макс. 5 мВт, класс FDA IIIa
Размер пятна (*1) 2100 × 7800 мкм
Линейность (*2) ±0,1% F.S. (F.S.=1000 мм)
Разрешение (*2) 30 мкм
Период выборки (*3) 100, 200, 400, 800, 1600, 3200 мкс
Температурный дрейф (*4) ±0.05% F.S./ (F.S.=1000 мм)
Последовательный интерфейс (*5) RS-422 9.6 ~ 1843.2 кбит/с
Источник питания 12 ~ 24 В- ±10% или от контроллера CD5A-N/P
Потребляемая мощность макс. 45 мА (24 В-)
Светодиодный индикатор (лазер) Зеленый = лазерное излучение
(измерение)
Оранжевый = в пределах ±5% от центра расстояния измерения
Красный = ближняя сторона в пределах расстояния измерения
Зеленый = дальняя сторона в пределах расстояния измерения
Мигающий красный/зеленый = вне диапазона измерения
Степень защиты IP67
Рабочая температура/влажность От -10 до 50 от 35 до 85% отн. вл. (без конденсации)
Температура/влажность хранения От -20 до 60 от 35 до 85% отн. вл. (без конденсации)
Освещенность окр. среды Лампа накаливания = макс. 3000 лк (лампа накаливания)
Виброустойчивость От 10 до 55 Гц / 1,5 мм для XYZ 2 часа
Ударопрочность 50G (500 м/с2) XYZ 3 раза
Кабель Удлинение до 50 м с помощью удлинителя
Удлинитель DSL-1212-G02M (2 м), DSL-1212-G05M (5 м)
Материал Корпус: Алюминиевое литье под давлением
Вес Прибл. 450 г включая 500 мм кабель

Условия для данных технических характеристик: Температура: 23, Источник питания: 24 В-, Период выборки: 800 мкс
Кол-во раз усреднения: 256, целевой объект: Белая керамика (диффузный тип)

*1 Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна. На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.
*2 кол-во раз усреднения: 4096
*3 По умолчанию: 800 мкс
*4 Стандартные данные
*5 Без контроллера. Настройка по умолчанию 9,6 кбит/с, ниже приведена скорость интерфейса без потери данных.
100 мкс 921,6 кбит/с, 200 мкс: 460,8 кбит/с, 400 мкс: 230,4 кбит/с, 800 мкс: 115,2 кбит/с, 1600 мкс: 57,6 кбит/с, 3200 мкс: 38,4 кбит/с

Технические характеристики для выхода каждого типа

Тип 2 управляющих выхода + аналоговый 4-20 мА + аналоговый 0-10 В 1 управляющий выход +RS422 I/F
Напряжение питания 12-24 В- (-5%, +10%) 18-24 В- (-5%, +10%) 12-24 В- (-5%, +10%)
Потребляемый ток (24 В-) макс. 55мА макс. 85 мА включая аналоговый выход макс. 55мА
Выход Управляющий выход 1 Открытый коллектор NPN/PNP 100 мА макс./30 В- (остаточное напряжение макс. 1,8 В)
Управляющий выход 2 Открытый коллектор NPN/PNP 100 мА макс./30 В- (остаточное напряжение макс. 1,8 В)
Аналоговый выход   4-20 мА 0-10 В
Кабель Диам.: 5 мм 5 жил 2 м AWG24 (ПВХ) Диам.: 5 мм 6 жил 2 м AWG24 (ПВХ) Диам.: 5 мм 8 жил 2 м AWG24 (ПВХ)
Разъем M12 8 выводов
