Серия CVS1-R

  • Датчик цвета с простой настройкой
  • Датчик цвета "все в одном".
  • Высокая скорость: 0,6 - 22 мс.
  • Стабильное детектирование цвета за счет расчета тона каждого пикселя.

Серия CVS1-R

<< В раздел «Видеодатчики»

Описание

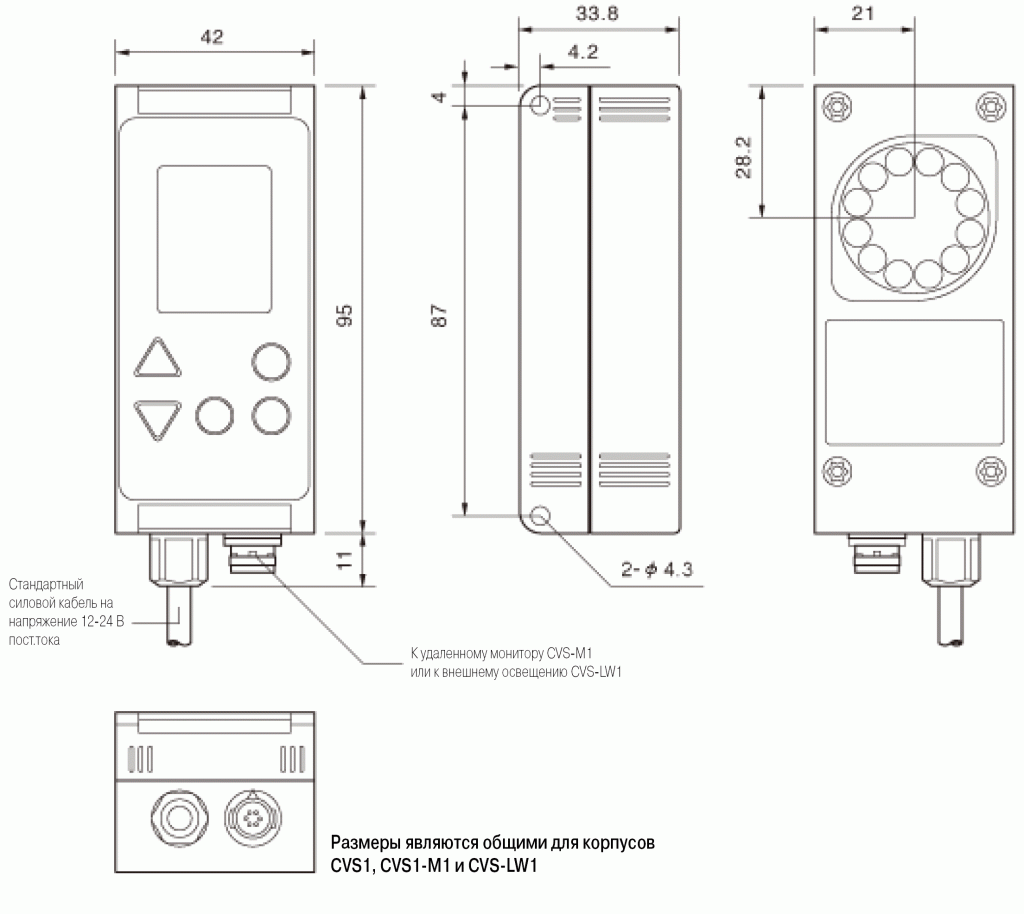

Размеры

Характеристики

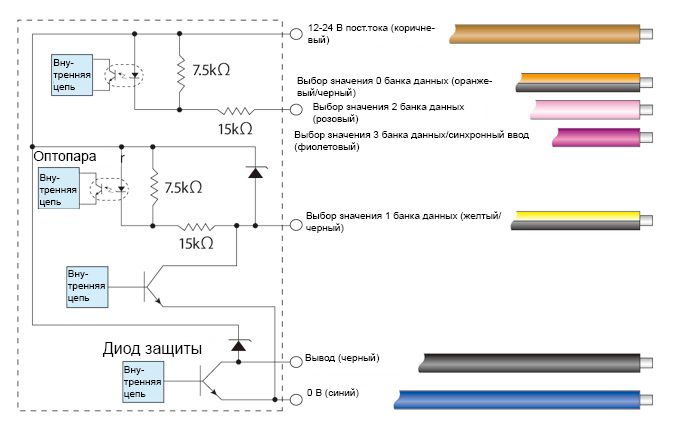

Схемы

Файлы

Линейка широкого диапазона

  • CVS1-N20-R Стандартный тип
  • CVS1-N10-R Тип детектирования в большом диапазоне
  • CVS1-N40-R Тип макро
  • CVS1-N21-R Тип детектирования в узком поле

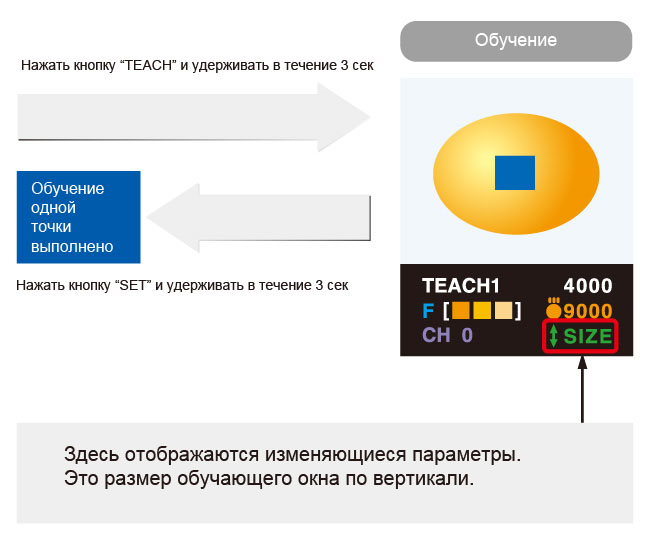

Простая регулировка порогового значения

  • Удобное изменение чувствительности к цвету и порогового значения с помощью нажатия кнопок.

Простая регулировка порогового значения

Функция масштабирования

  • возможность масштабировать часть объекта.
  • возможность проверять 16 элементов объекта, эффективно изменяя параметры банка.

Режим одного порогового значения

  • Детектирование в случае, когда область с совпадающим цветом превосходит пороговое значение.

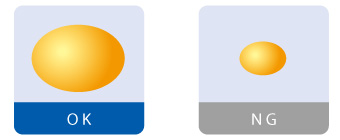

Режим двух пороговых значений

Режим двух пороговых значений

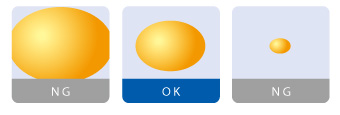

  • Детектирование в случае, когда область с совпадающим цветом находится между двух пороговых значений.

Режим двух пороговых значений

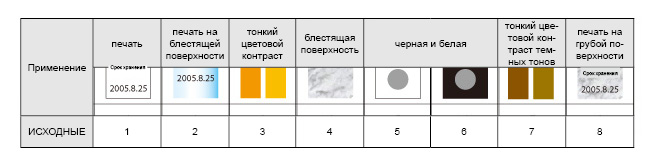

Настройка в зависимости от приложения

  1. Задать "начальную" настройку в соответствии с таблицей ниже.
  2. Параметры будут заданы автоматически для данного приложения.

Настройка в зависимости от приложения

Высокая скорость: 0,6 - 22 мс

  • Новый процессор изображений обеспечивает высокую скорость проверки.

До 16 банков

  • 16 банков в одном корпусе.

Стабильность проверки

  • Расчет цветового оттенка каждого пикселя для предотвращения неправильной проверки.

Широкий диапазон охвата

  • Можно выбрать 4 диапазона проверки/поля обзора в соответствии с условиями проверки объекта.

Высокая производительность

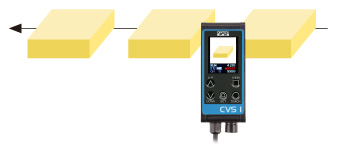

Настройка во время работы линии

  • CVS1-R обеспечивает выходной сигнал с заданными параметрами даже во время выполнения настройки. Нет необходимости останавливать линию.

Настройка во время работы линии

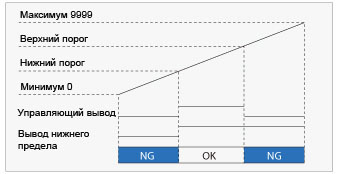

Более низкий предельный выход

  • Можно видеть, когда выход негодной продукции меньше нижнего порогового значения или выше верхнего порогового значения.

Более низкий предельный выход

Датчик CVS1easy-R имеет два отдельных блока обработки, поэтому можно менять его параметры во время обработки изображений без задержки.

Принцип высокой скорости

  • Выполняется расчет цветового тона каждого пикселя, что позволяет предотвратить неправильную проверку из-за внешнего освещения и изменения яркости.
  • Стабильная проверка и возможность настройки CVS1-R как для фотоэлектронного датчика.

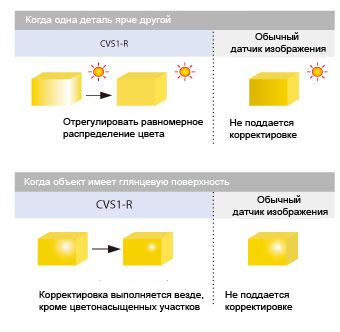

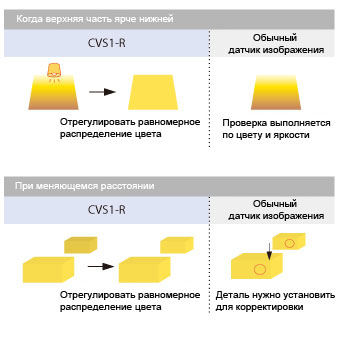

Стабильность проверки

  • Выполняется расчет цветового тона каждого пикселя, что позволяет предотвратить неправильную проверку из-за внешнего освещения и изменения яркости.
  • Стабильная проверка и возможность настройки CVS1-R как для фотоэлектронного датчика.

Стабильность проверки

Стабильность проверки

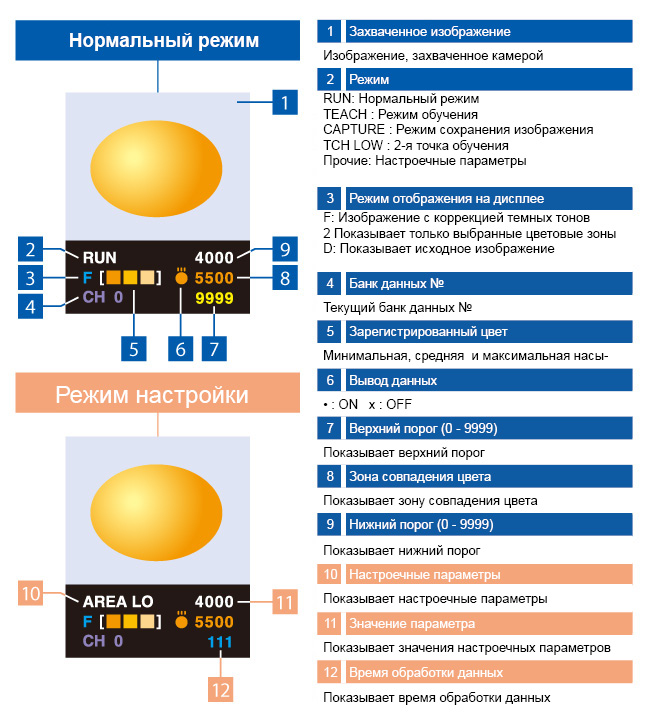

Дисплей

  • Два режима: Нормальный/Настройка

Дисплей

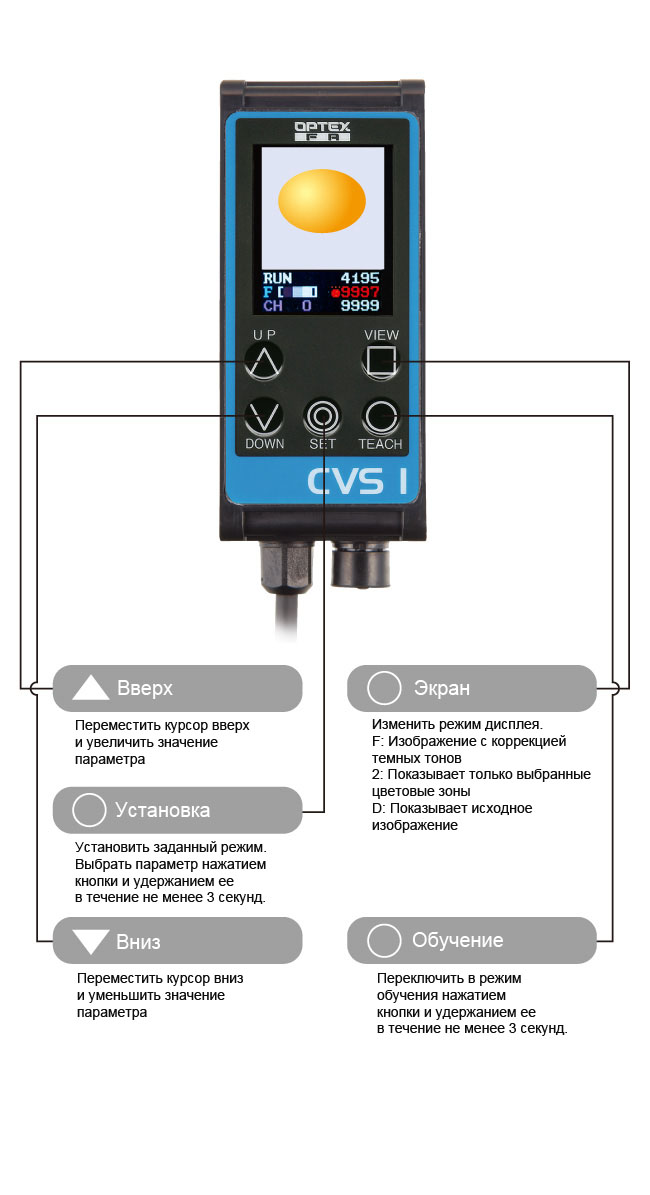

Переключатели

Переключатели

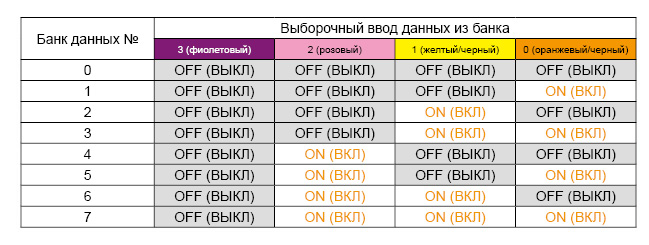

Таблица банка

Таблица банка

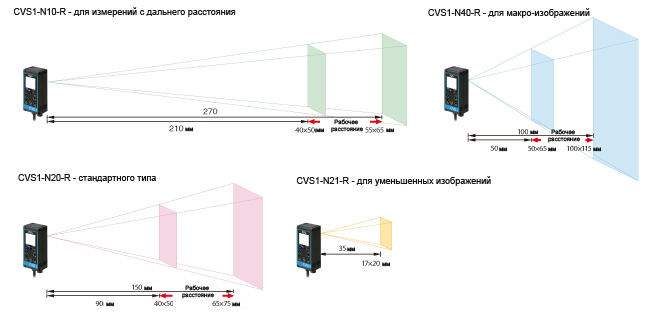

Поле обзора

Поле обзора

Модель CVS1-N10-R CVS1-N20-R CVS1-N21-R CVS1-N40-R
CVS1-P10-R CVS1-P20-R CVS1-P21-R CVS1-P40-R
Угол детектирования 10° 20° 40°
Рабочее расстояние От 210 до 270 мм От 90 до 150 мм От 31 до 39 мм От 50 до 100 мм
Поле обзора От 40 x 50 мм до 55 x 65 мм От 40 x 50 мм до 65 x 75 мм 17 x 20 мм (±10%) От 50 x 65 мм до 100 x 115 мм
Источник излучения Белый светодиод, 12 шт., встроенные
Датчик изображения 330000 пикселей, датчик цветных изображений CMOS
Напряжение питания От 12 до 24 В- ± 10%
Потребляемая мощность макс. 120 мА / 24 В-
Разрешение От 8 x16 до 200 x 240
Срок службы светодиода Прибл. 50000 ч (при нормальной температуре и влажности. Уменьшение уровня яркости на 1/2 от начального уровня)
Время отклика от 0,6 до 22 мс
Выходной сигнал Выход: открытый коллектор NPN или PNP x 2 (один - "выход нижнего предельного значения", выбирается банк входа №1) макс.100 мА остаточное напряжение 1,0 В или меньше
Вход 4 x банка / 1 x синхронный / 1 x внешняя настройка / 1 x выход нижнего предельного значения (всего 4)
Рабочая температура От 0 до 40℃ (без конденсации)
Рабочая влажность От 35 до 85% отн. вл.
Температура/влажность хранения От -20 до 70℃/ от 35 до 95 % отн.вл. (без конденсации)
Устойчивость к ударам/вибрациям От 10 до 55 Гц амплитуда 1,5 мм / 50G (500 м/с²:)
Материал Корпус: ABS / Дисплей и линза:акрил или поликарбонат
Защита конструкции IP67
Вес Прибл.180 г (включая кабель)
