Серия C-R

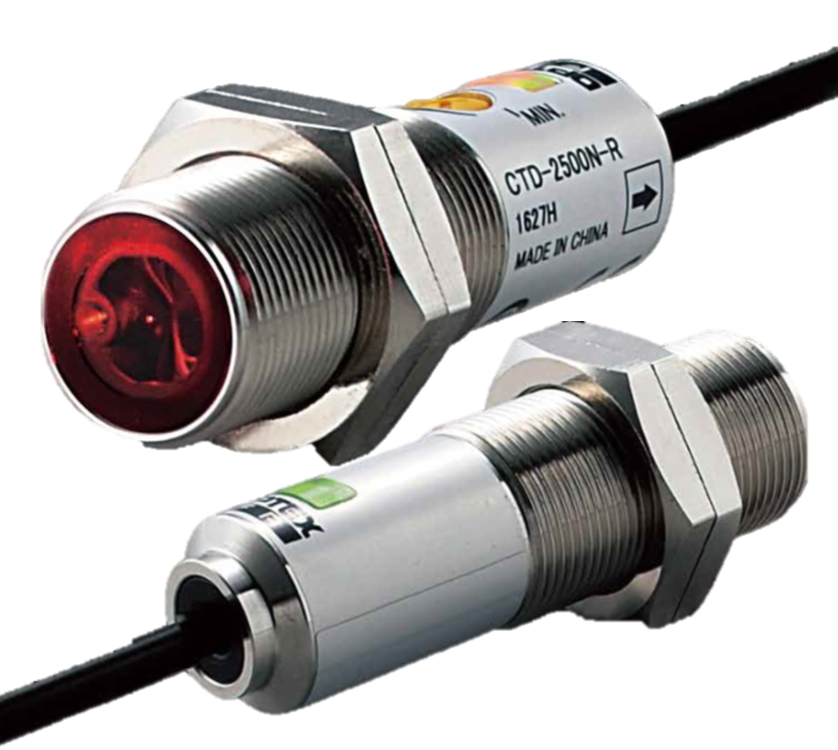

Лучший в своем классе надежный и мощный цилиндрический датчик с резьбой M18

  • Большое расстояние срабатывания
  • Цельнометаллический корпус из латуни
  • Простое выравнивание даже при больших расстояниях

Описание

Размеры

Характеристики

Схемы

Файлы


Цилиндрический фотоэлектрический датчик обнаружения на большой рабочий диапазон  -  надежный в работе и простой в установке и эксплуатации.



Новый датчик серии  C- R имеет гораздо более высокую производительность в сравнении с классическими моделями, и является более простым в использовании.

Это новое поколение фотоэлектрических датчиков обнаружения, имеющих высокую производительность, экономичность и надежность, как того требуют цилиндрические датчики.


Большой рабочий диапазон

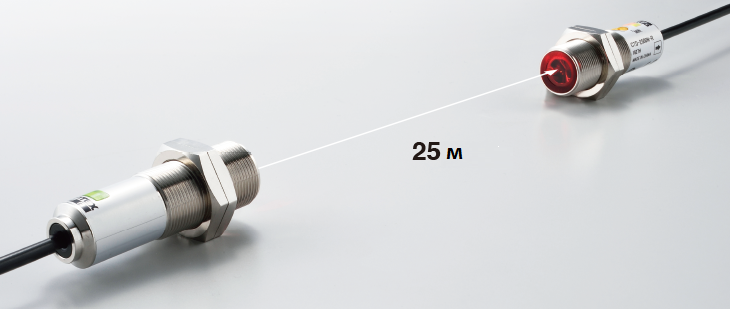

Датчик C-R серии имеет самую большую для однопроходных датчиков дистанцию обнаружения   - 25 м! Он удовлетворяет требованиям  задач обнаружения на больших дистанциях.



Высокая защита от вибрации

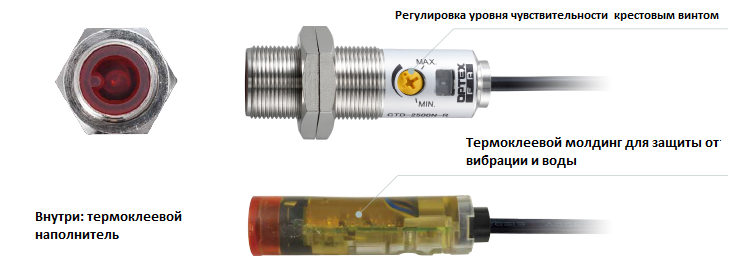

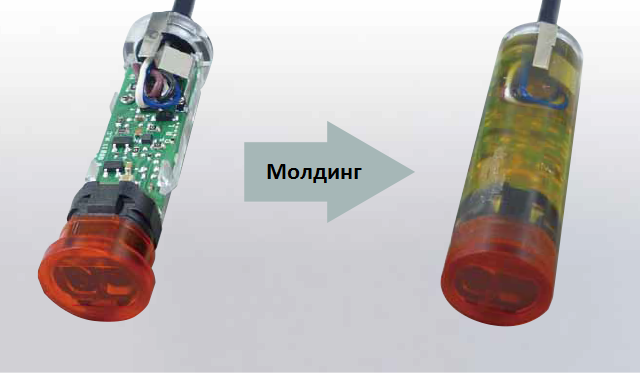

Термоклеевой молдинг

Водонепроницаемый

Степень защиты IP67

Термоклеевой молдинг обеспечивает высокую устойчивость к вибрации до 100 Гц, 8 часов. (подробнее см. Руководство).

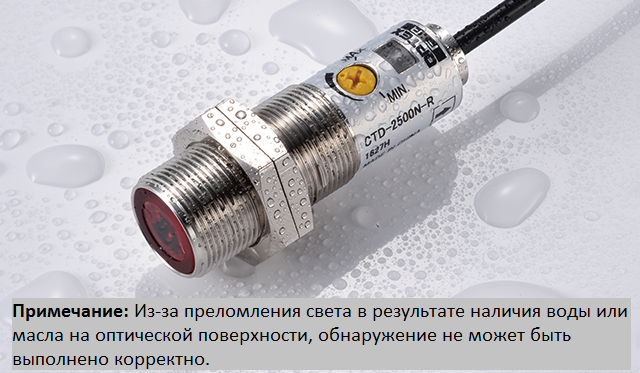

Серия C-R удовлетворяет требованиям на водонепроницаемость со степенью защиты IP67. Может использоваться на рабочих местах или  в производственном оборудовании, подвергающемуся воздействию воды, в частности, в пищевой промышленности и на производстве напитков.

Цельный металлический корпус из латуни

Прочная конструкция.
В классических моделях наконечник и торец корпуса датчика сделаны из пластмассы. Высокая надежность датчика новой C-R серии достигается за счет использования  цельного металлического корпуса.

Простое выравнивание даже на больших расстояниях.

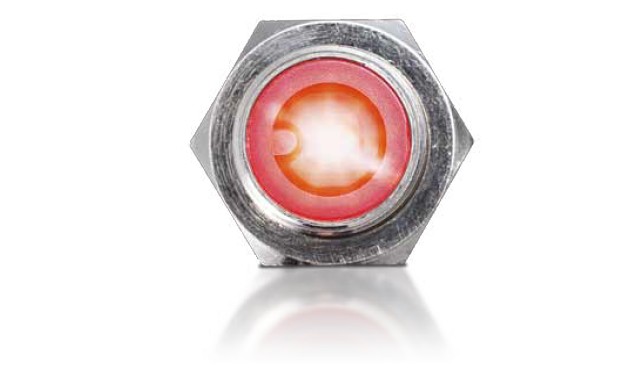

Видимый красный светодиод




В качестве источника света для быстрого выравнивания  во всех моделях датчиков используется красный светодиод. Видимое пятно светового луча существенно сокращает время, необходимое для настройки датчика. Кроме того, отличная четкость светового пятна улучшает видимость по сравнению с классическими моделями.

Встроенный индикатор видимости выходного луча излучателя

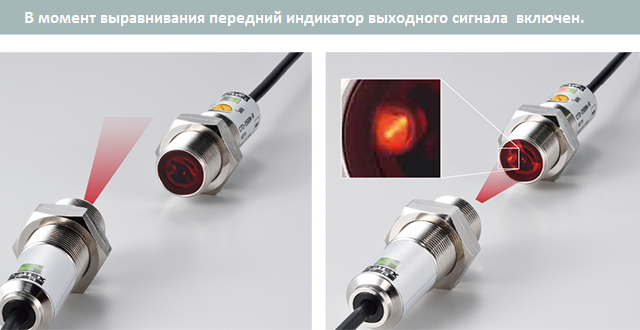

Индикатор видимости выходного луча излучателя оборудован не только на корпусе приемника, но и в  оптическом окне. В процессе наведения светового луча излучателем, индикатор принимаемого света виден в окне со стороны излучателя, что позволяет настроить датчик одним оператором.

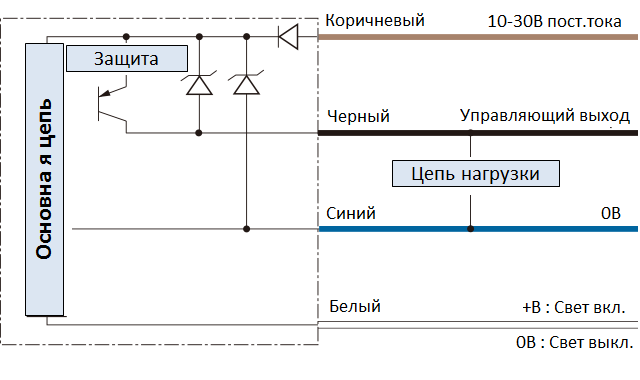

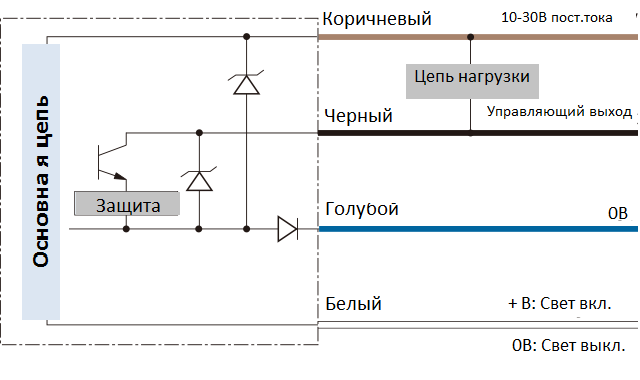

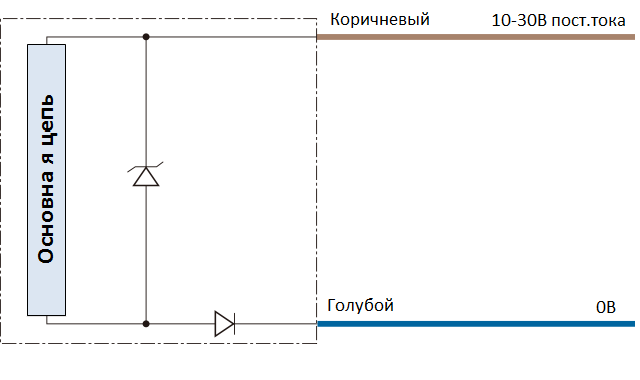

Принципиальная схема

 NPN выход      Источник излучения

 PNP выход

  • Технические характеристики могут быть изменены без предварительного уведомления.
  • Технические характеристики и техническая информация, не упомянутые на сайте, указаны в руководстве по эксплуатации
  • Все предупреждения и меры предосторожности приведены в инструкции.

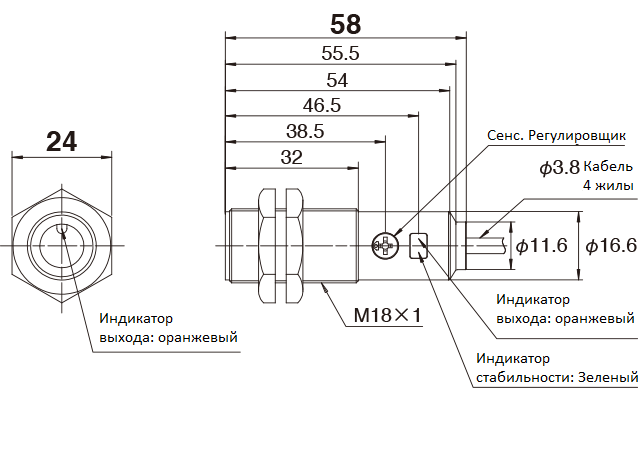

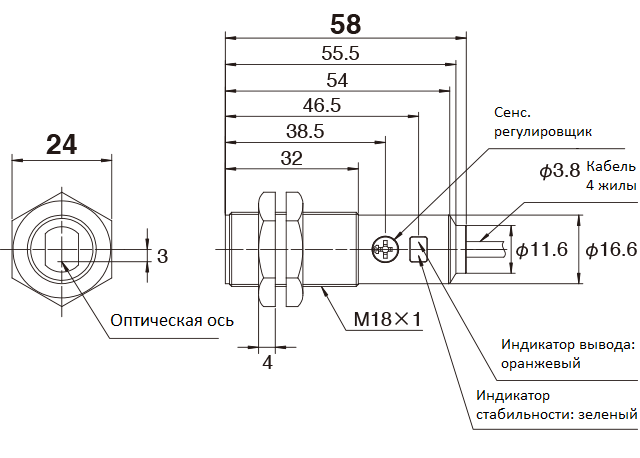

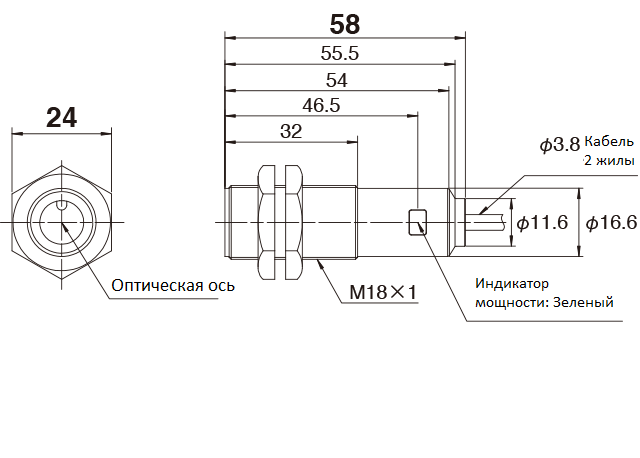

Размеры

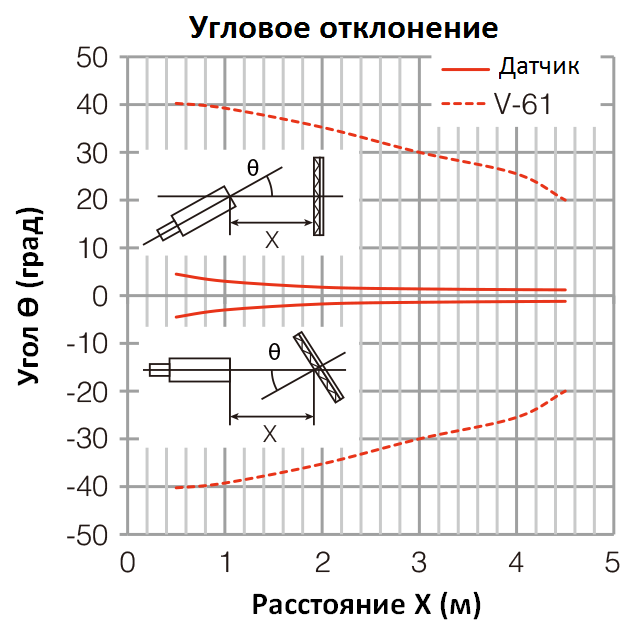

Тип с отражением от рефлектора, Диффузный тип, Тип с фокусировкой  Излучатель

 Приемник


Отражатели


Стандартный тип: V-61
Дистанция срабатывания: 0,01 ~ 4м
Малый Тип: V-42
Дополнительный отражатель
Дистанция срабатывания: 0.01 ~ 2.4м

Миниатюрный Тип: P45A
Дополнительный отражатель
Дистанция срабатывания: 0,01 ~ 1,4м



Модель



Однопроходной

C отражением от рефлектора

Диффузный

С фокусировкой

CTD-2500N-R (NPN)

CTD-2500P-R (PNP)

CRD-400N-R (NPN)

CRD-400P-R (PNP)

CDD-100N-R (NPN)

CDD-100P-R (PNP)

CDD-11N-R (NPN)

CDD-11P-R (PNP)

Тип кабеля

CTD-2500(N/P)-R

CRD-400(N/P)-R

CDD-100(N/P)-R

CDD-11(N/P)-R

Рабочая дистанция *

25 м

0.01 -  4 м

0 - 1 м

0 - 110 мм

Источник света

Инфракрасный светодиод

Размер светового пятна (прибл.)

φ1600мм / 25м

φ240мм / 4м

φ70мм / 1м

φ5мм / 110мм

Напряжение питания

10 – 30 В постоянного тока включая 10%с пульсаций


Потребление тока

Излучатель: 20 мA макс.




25 мA макс.




30 мA макс.




25 мA макс.

Приемник: 25 мA макс.

Время отклика

500 μs макс.

Управляющий выход

Открытый коллектор NPN/PNP 100 мA макс. / 30 В пост. тока макс. (Остаточное напряжение 1,8 В макс.)

Режим работы

СВЕТЛО/ТЕМНО выбирается с помощью провода управления

Регулировка чувствительности

Однооборотный потенциометр

Индикатор

Выходной индикатор  (Оранжевый светодиод) / Индикатор стабильности (зеленый светодиод)

Устойчивость к вибрации

10 - 100 Гц; макс.1.5 мм (p-p), макс.150 м/s2, по каждой оси X, Y, Z  в течение 8 часов

Ударопрочность

Прибл. 50 G (500 м/с2), по каждой оси X, Y, and Z по 3 раза

Рабочая температура /влажность

-25 … 55℃/35 … 85% отн. влажность(без конденсации или замерзания)

Температура хранения / влажность

-30 …70℃/35 …95% отн. влажность(без конденсации или замерзания)

Директивы/Стандарты

Директива на электромагнитную совместимость

 (2014/30/EU) / IEC 60947-5-2 : 2007/A1 : 2012

Класс защиты / Материал

IEC 60529 : IP67 / Корпус : латунь никелированная, передняя крышка : полиметакрилат


Примечание*

  • Отражение от рефлектора : Отражатель V-61
  • Диффузный: Белая бумага 90% 200x200 мм
  • С фокусировкой: Белая бумага 90% 100x100 мм

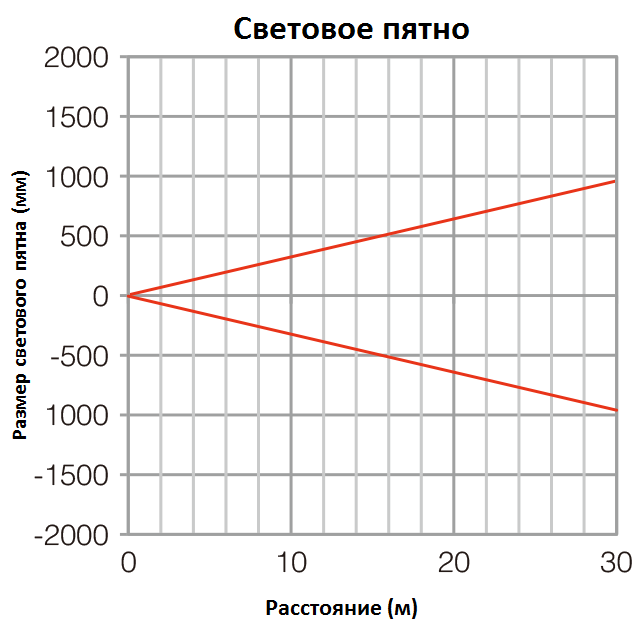

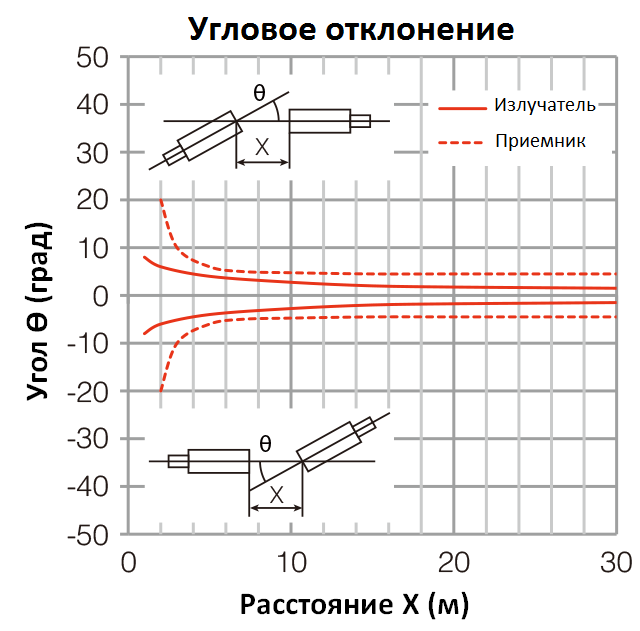

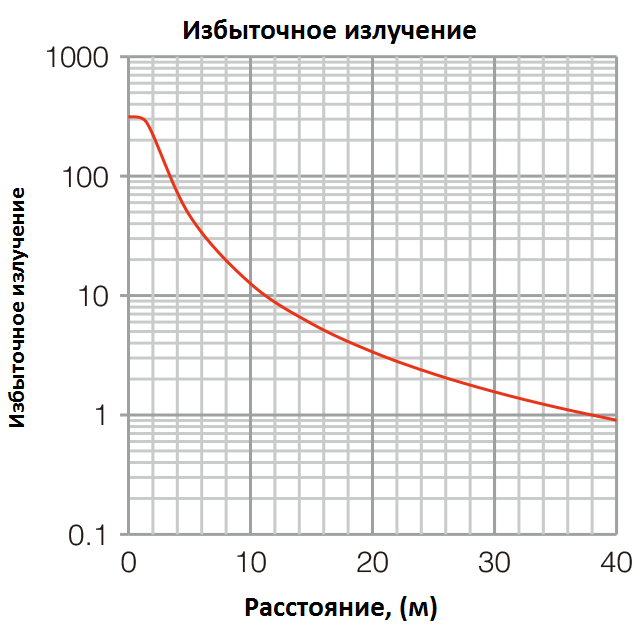

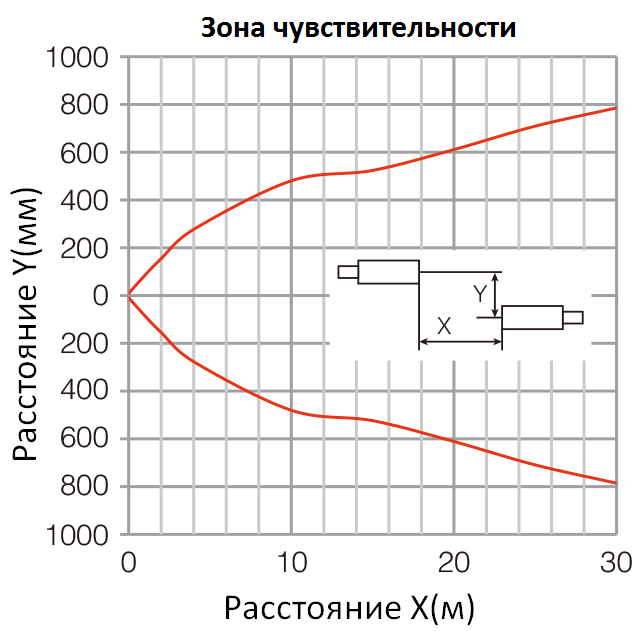

CTD-2500(N/P)-R




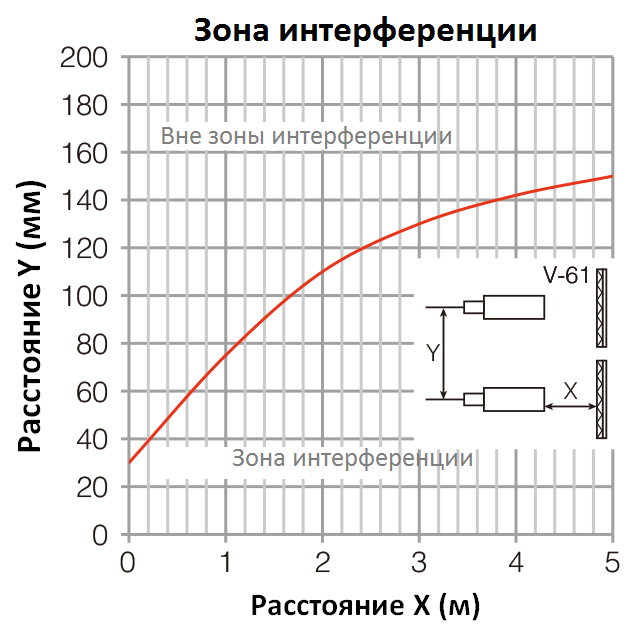

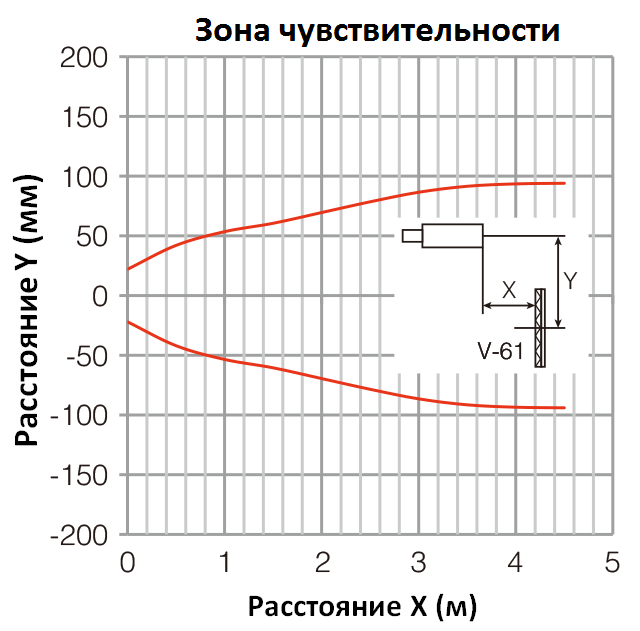

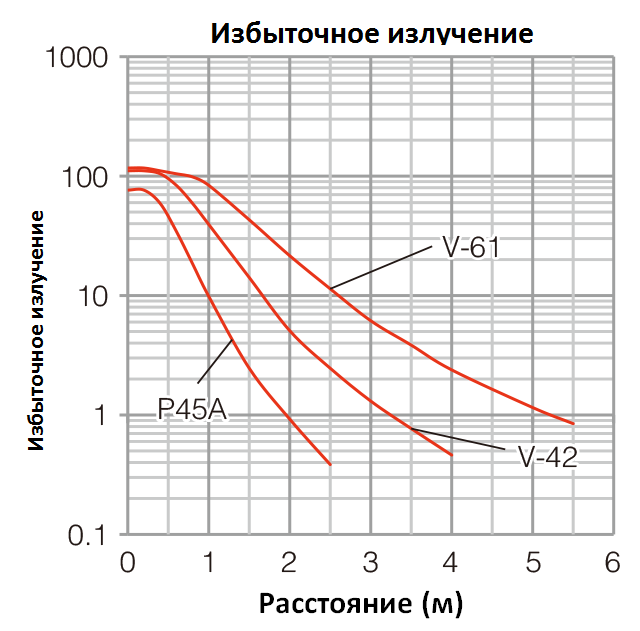

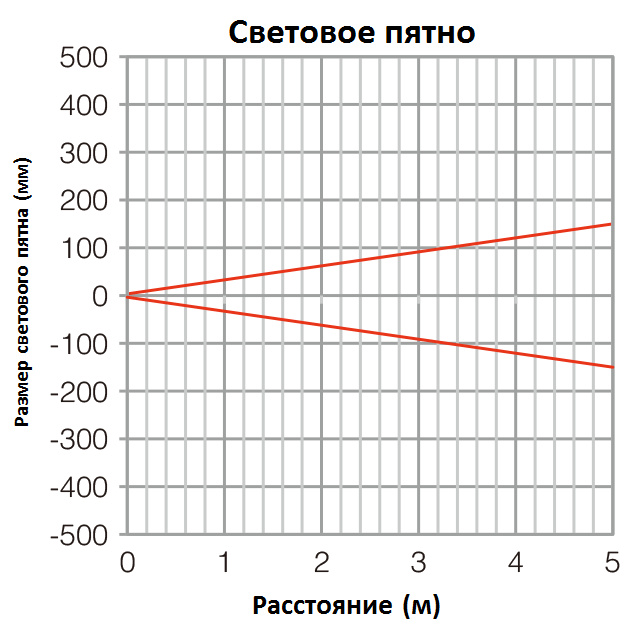

CRD-400(N/P)-R




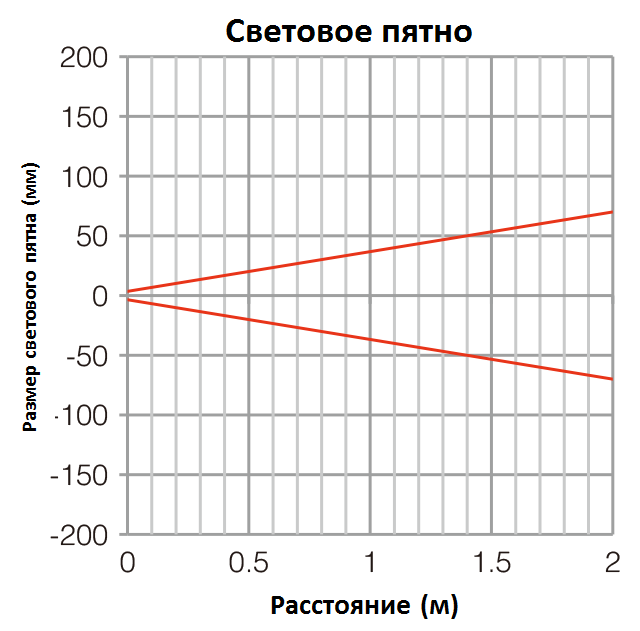

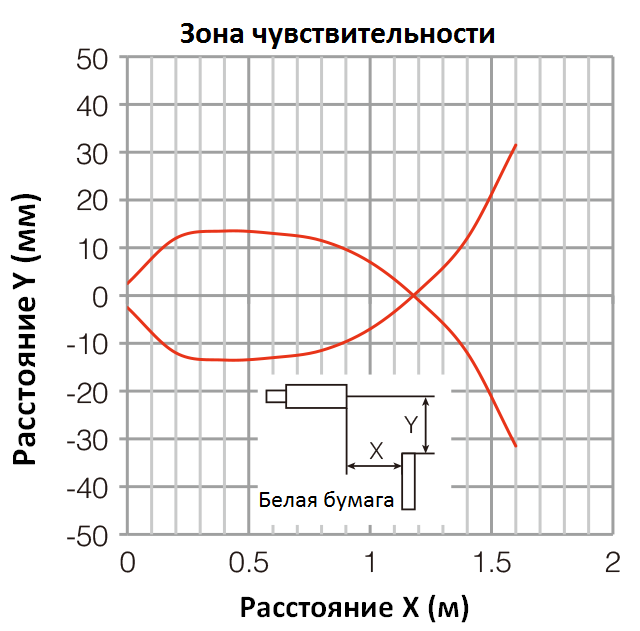

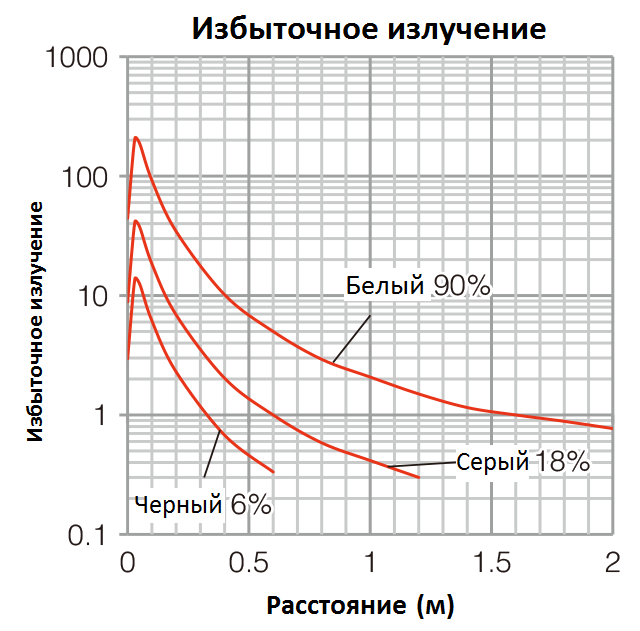

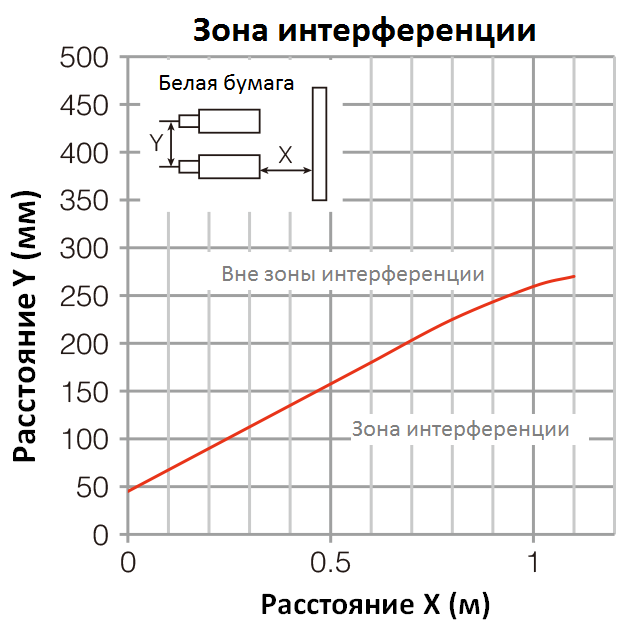

CDD-100(N/P)-R



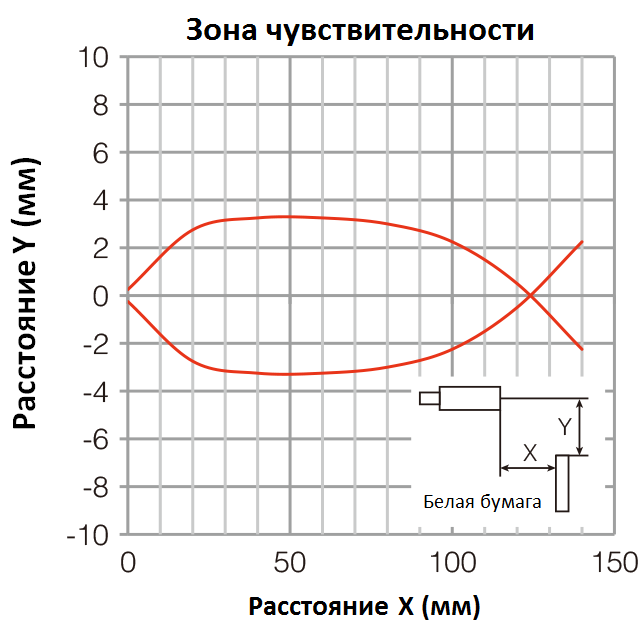

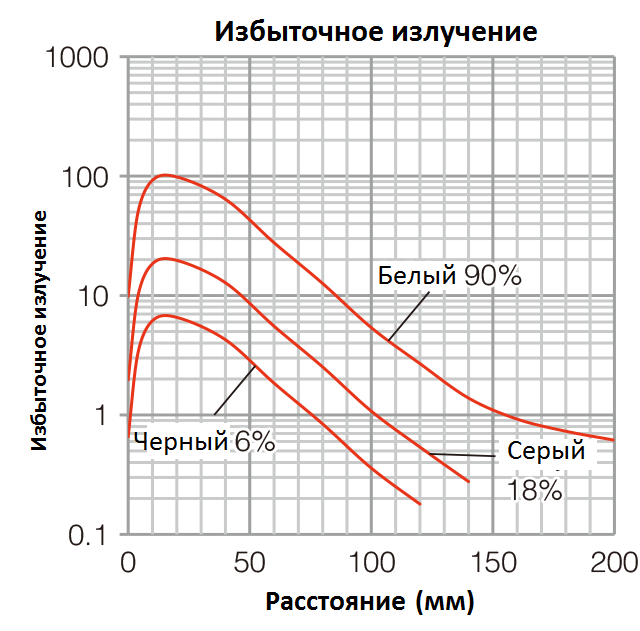

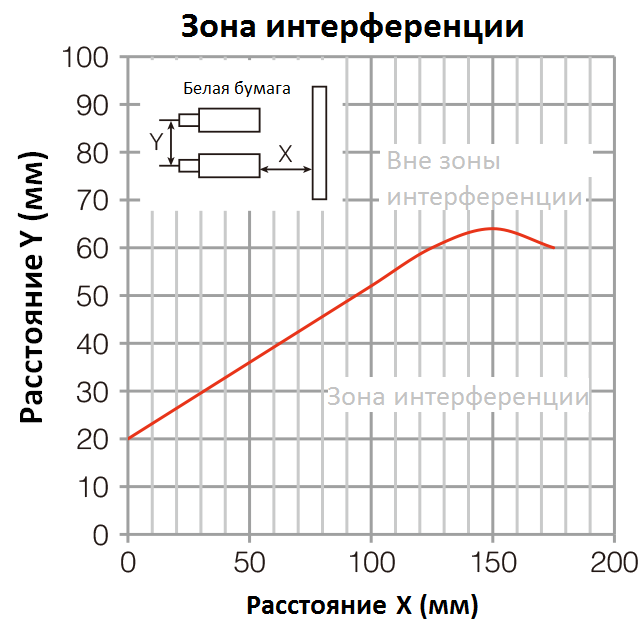

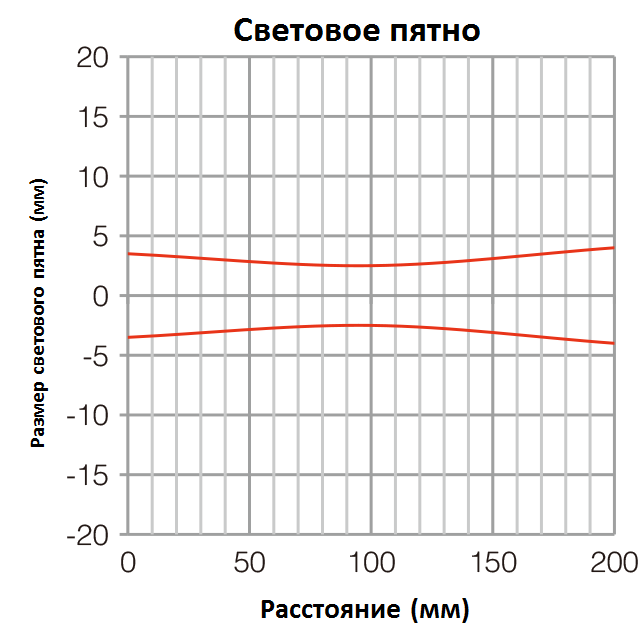

CDD-11(N/P)-R







Каталог фотоэлектрических датчиков серии C-R Optex FAСкачать (888,05 Кб)
Руководство по эксплуатации серии C-R Optex FAСкачать (590,31 Кб)
Лифлет (обзор моделей и цены)Скачать (811,46 Кб)
Техническое описание серии C-RСкачать (1,05 Мб)
