Датчики расстояния

Серия CDA

Контроллер для датчиков расстояния

Дистанционная настройка и вычисления


Установки для датчиков серии CD22 могут регулироваться через контроллер серии CDA. Дистанционная настройка позволяет устанавливать датчики серии CD22 в зонах со сложным доступом.
При работе с двумя датчиками перемещения серия CDA может также измерять разницу уровней и толщину с минимальным программированием.

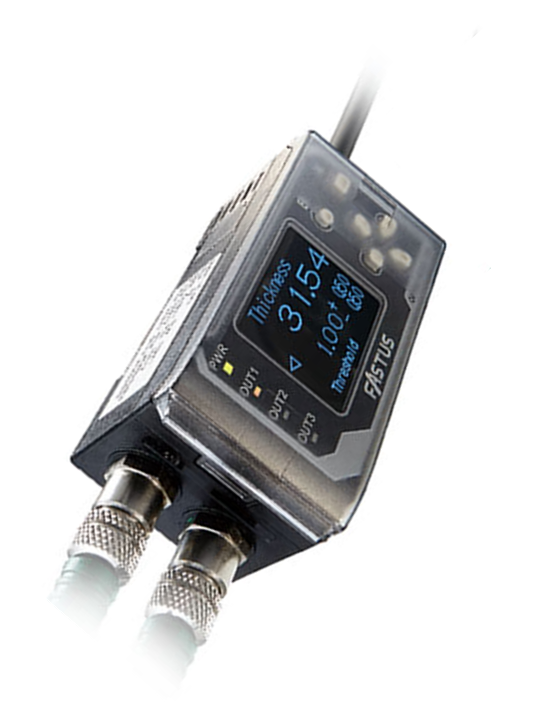

Серия CDA

<< В раздел «Датчики расстояния »

Описание

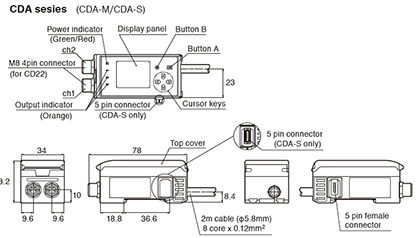

Размеры

Характеристики

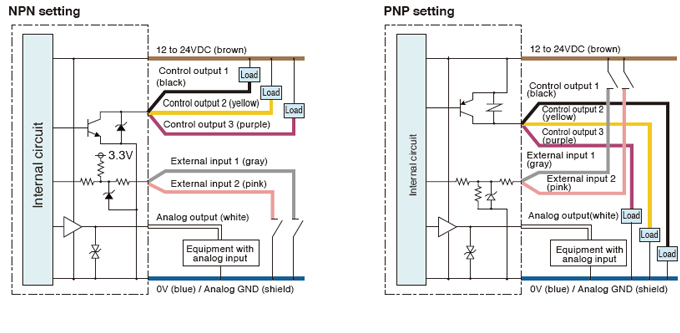

Схемы

Файлы



• Возможность подключения 2-х датчиков CD22
• Четко читаемый дисплей (OLED)
• Выбор языка: английский / японский





Автоматическое определение модели и кол-ва подключенных устройств в GX Works2 (MELSOFT от Mitsubishi Electric FA)



 GX Works2

Для интеллектуальных сенсорных решений Mitsubishi Electric's (iQSS). Вы можете управлять датчиками по CC-Link через GX Works2.

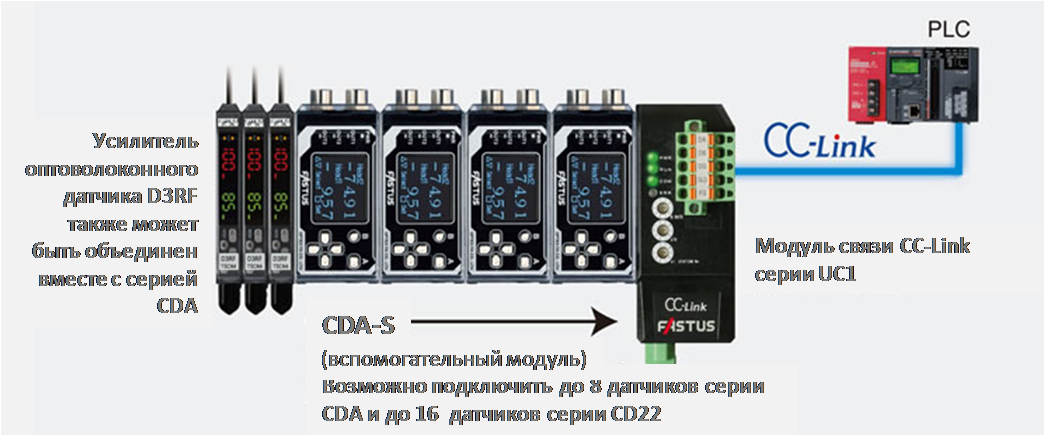

 Конфигурация системы

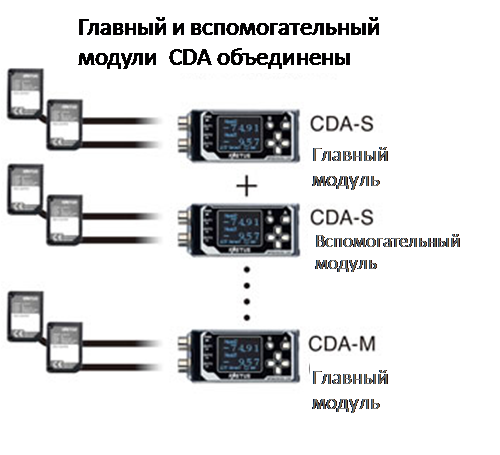

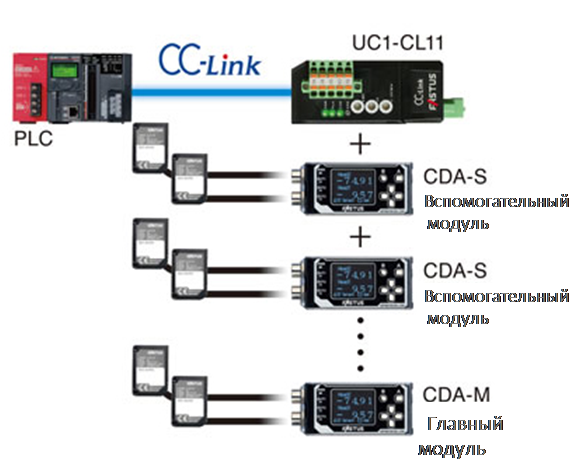

CDA + CD22                                                           CDA + UC1 + CD22

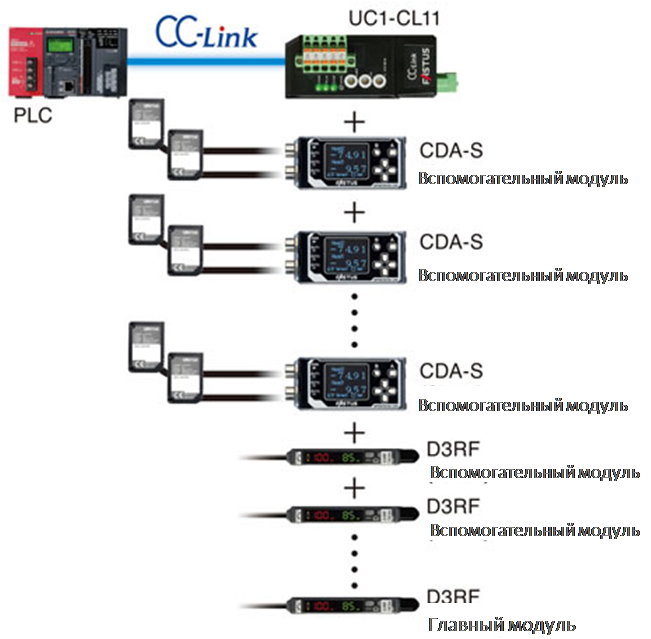

CDA + UC1 + CD22 + D3RF






Модель

Главный модуль

Вспомогательный модуль

CDA-M

CDA-S

Головка датчика
(серия CD22)

Макс. кол-во

2 х CD22-ХХ-485M12

Соединение

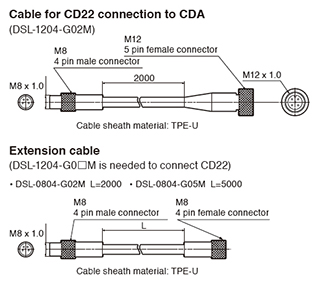

DSL-1204-G02M (усилитель: M8 4pin / датчик: M12 5pin, не включен)

Кол-во подсоединяемых устройств

до 8

Питание

12~24 В пост. тока ±10% вкл. пульсацию (питание должно быть подано на подчиненное устройство)※

Потребляемый ток

100мА макс.. /12В пост. тока

Дисплей

128 × 96 пикс.

Индикатор

Питание: Красный / Зеленый, Выход 1~ 3: Оранжевый

Аналоговый выход

4~20мА, макс. сопротивление нагрузки: 300 Ом

Управляющий выход

3 NPN/PNP открытый коллектор, 30В пост. тока 100мА макс.. (остаточное напряжение 1.8В макс.)

Внешний выход

2 входа

Кабель

2 м (φ5.8мм)

Рабочие условия

Рабочая температура/Влажн.

-20~50℃ / 35~85% без подморозки и конденсата

Температура хранения/Влажн.

-20~60℃ / 35~85% без подморозки и конденсата

Вибростойкость

10~55Гц, двойная амплитуда 1.5мм, X,Y,Z в течение 2 часов

Ударопрочность

500м/с2 (прим. 50G), X,Y,Z 3 раза по каждой оси

Цепь защиты

от обратной полярности

Класс защиты

IP50

Материал

Поликарбон

Вес

170 г



Каталог CDA серии (eng)Скачать (5,24 Мб)
Каталог серии CDA (Rus)Скачать (730,98 Кб)
Руководство пользователя по серии CDA (eng)Скачать (14,27 Мб)
