Серия S
  • Функция BGS в небольшом корпусе
  • Отражательный тип со встроенным поляризационным фильтром.
  • Ударопрочность 100G.
  • Все типы QD подходят для отверстий M8.

Описание

Применения

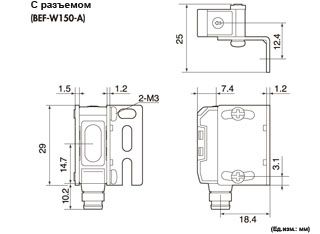

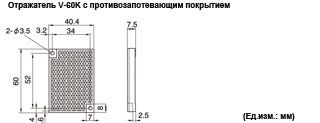

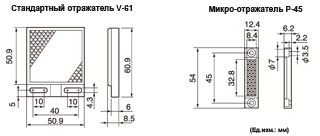

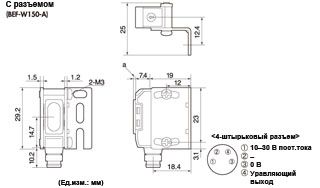

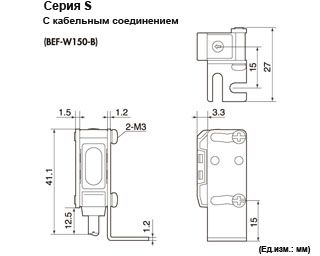

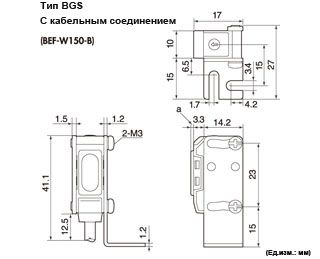

Размеры

Характеристики

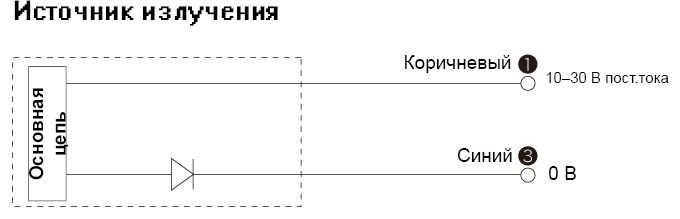

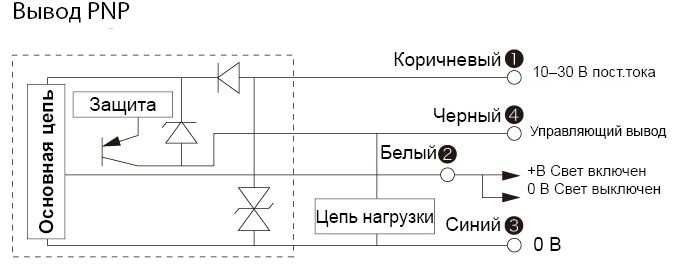

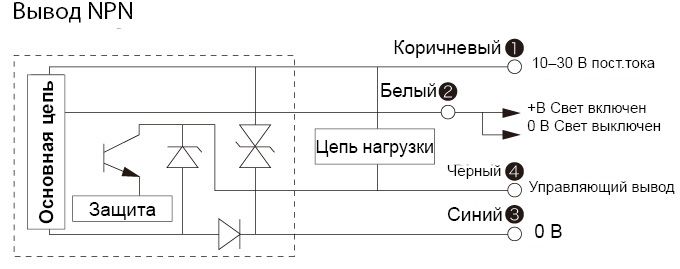

Схемы

Файлы

Миниатюрные датчики типа BGS (BGS-S08 и S03)

  • Размер всего 17×10×20 мм.
  • Идеальны для использования в производственном оборудовании, например в машинах по обработке печатных плат.

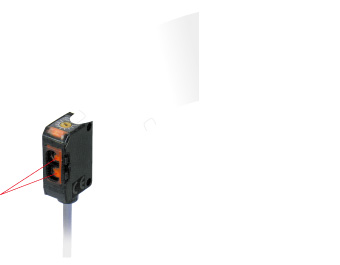

Очень маленькие датчики типа BGS (BGS-S08 и S03), размер всего 17×10×20 мм.

Высокая жесткость конструкции для обеспечения ударопрочности 100G / IP67

  • Прочная конструкция для обеспечения устойчивости к механическим ударам.

Высокая жесткость конструкции для обеспечения ударопрочности 100G / IP67

Высокая скорость отклика 0,5 мс

  • Высокая скорость отклика даже для прозрачных объектов.

Высокая скорость отклика 0,5 мс

BGS-S03, диаметр пятна 1,5 мм на расстоянии 30 мм

BGS-S03, диаметр пятна 1,5 мм на расстоянии 30 мм

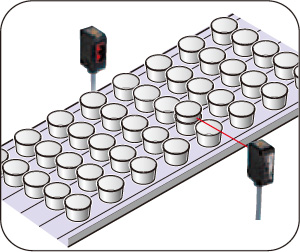

Двойная подача стаканчиков для мороженого (ST-400)

Двойная подача стаканчиков для мороженого (ST-400)

Стабильное детектирование сдвоенных стаканчиков для мороженого за счет небольшого пятна луча.
Установка в ограниченном пространстве.

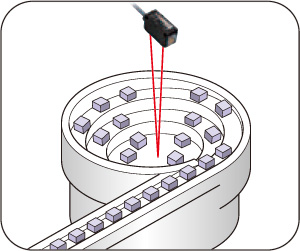

Подача деталей (BGS-S08)

Подача деталей (BGS-S08)

Можно проверять наличие деталей в конвейере подачи с помощью датчиков BGS-S08 за счет функции подавления фона.





Модель Однопроходной Отражение от рефлектора Диффузный BGS
Кабель NPN ST-400N SR-150N SD-20N BGS-S08N BGS-S03N
PNP ST-400P SR-150P SD-20P BGS-S08P BGS-S03P
Разъем NPN ST-400CN SR-150CN SD-20CN BGS-S08CN BGS-S03CN
PNP ST-400CP SR-150CP SD-20CP BGS-S08CP BGS-S03CP
Рабочий диапазон 4 м 1,5 м 200 мм От 10 до 80 мм От 10 до 30 мм
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Потребляемая мощность 30 мА 20 мА макс.
Гистерезис - 20% макс. 10% макс.
Мин. детектируемый объект φ6 Прозрачный объект φ45 мм Прозрачный объект
-
Время отклика 0,5 мс макс.
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Режим работы СВЕТЛО / ТЕМНО выбирается
Регулировка чувствительности 1-однооборотный потенциометр 5-однооборотный потенциометр
Светодиодный индикатор Красный
Рабочая температура/влажность От -25 до +55 ℃, от 35 до 85% отн. вл.
Степень защиты IP67
Освещенность в окр. среде Солнечный свет:10000 лк макс. Лампа накаливания: 3000 лк макс.
Ударопрочность 100G (1000 м/С2), оси X-Y-Z, 3 раза
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Подключение "Кабель: Длина кабеля 2 м φ3,5 мм (опционально можно использовать более длинный кабель длиной 5 м) Разъем: M8 × 4-контактный разъем"
Руководство по эксплуатации серии SСкачать (873,83 Кб)
Каталог серии SСкачать (841,95 Кб)
Каталог серии SСкачать (870,08 Кб)
Технические данные: SD-20Скачать (959,83 Кб)
Технические данные: SD-20Скачать (52,82 Кб)
Технические данные: SD-20Скачать (53,71 Кб)
Технические данные: SD-20Скачать (51,95 Кб)
Технические данные: SR-150Скачать (54,48 Кб)
Технические данные: SR-150Скачать (52,70 Кб)
Технические данные: SR-150Скачать (52,72 Кб)
Технические данные: SR-150Скачать (53,63 Кб)
Технические данные: SR-150Скачать (52,10 Кб)
Технические данные: SR-Q50Скачать (53,28 Кб)
Технические данные: SR-Q50Скачать (53,24 Кб)
Технические данные: SR-Q50Скачать (53,80 Кб)
Технические данные: SR-Q50Скачать (53,29 Кб)
Технические данные: SR-Q50Скачать (37,69 Кб)
Технические данные: SR-Q50Скачать (53,15 Кб)
Технические данные: SR-Q50Скачать (53,80 Кб)
Технические данные: ST-400Скачать (53,80 Кб)
Технические данные: ST-400Скачать (52,07 Кб)
Технические данные: ST-400Скачать (53,05 Кб)
Технические данные: ST-400Скачать (52,57 Кб)
Технические данные: ST-400Скачать (51,99 Кб)
Технические данные: ST-400+SlitСкачать (55,01 Кб)
Технические данные: ST-400+SlitСкачать (52,97 Кб)
Технические данные: ST-400+SlitСкачать (53,57 Кб)
Технические данные: ST-400+SlitСкачать (53,57 Кб)
Технические данные: ST-400+SlitСкачать (52,57 Кб)
Технические данные: ST-400+SlitСкачать (51,99 Кб)
Технические данные: BGS-S08Скачать (54,83 Кб)
Технические данные: BGS-S08Скачать (85,66 Кб)
Технические данные: BGS-S08Скачать (52,85 Кб)
Технические данные: BGS-S08Скачать (52,67 Кб)
Технические данные: BGS-S08Скачать (52,79 Кб)
Технические данные: BGS-S08Скачать (77,53 Кб)
Технические данные: BGS-S08Скачать (53,72 Кб)
Технические данные: BGS-S08Скачать (52,34 Кб)
Чертежи серии SСкачать (1000,54 Кб)
