Оптоволоконные датчики

Серия D1RF


Интеллектуальный и гибкий

  • Функция Teach-In + Дисплей

  • Степень защиты: IP66
  • Монтажные отверстия для винтов M3

Серия D1RF

<< В раздел «Оптоволоконные датчики»

Описание

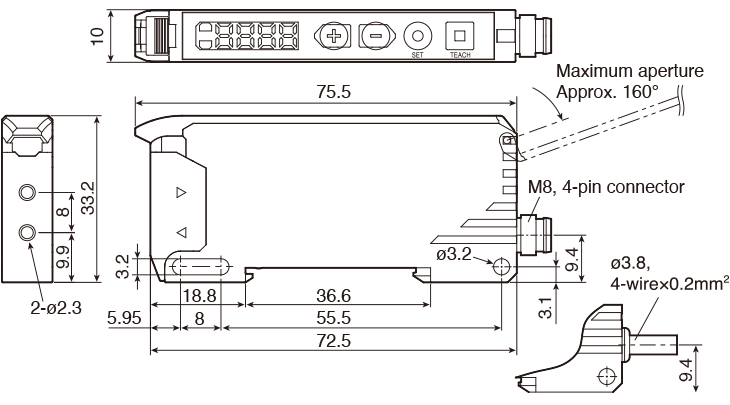

Размеры

Характеристики

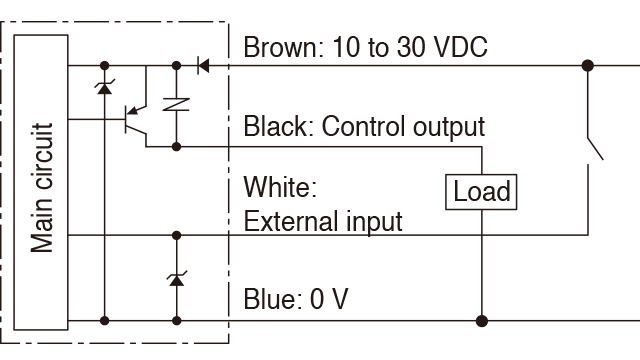

Схемы

Файлы

Серия D1RF: Функция обучения + дисплей

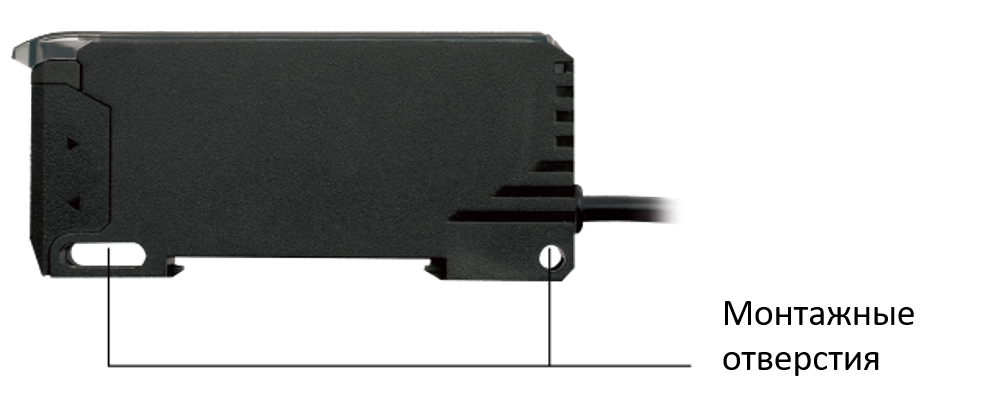

Отверстия под винты M3 позволяют монтировать усилитель без DIN-рейки или кронштейна.

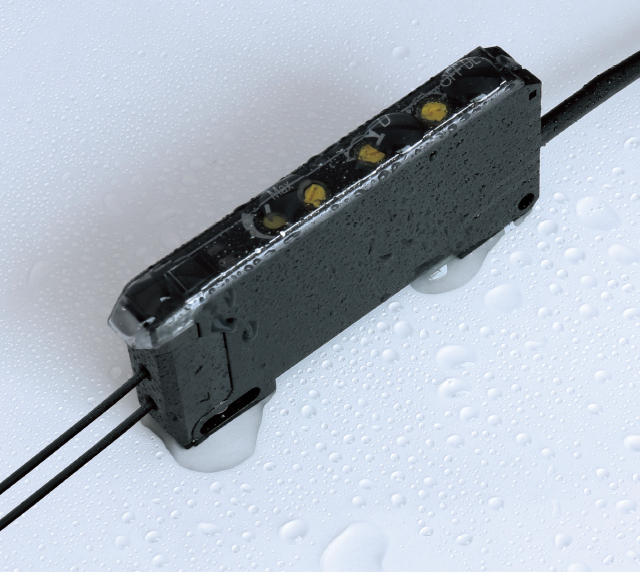

Степень защиты: IP66

Благодаря защите IP66, нестандартной для оптоволоконных усилителей, датчик можно использовать в составе оборудования, контактирующего с водой


Модели c кабелем или разъемом

Доступны как экономичные модели с кабелем, так и модели с разъемом, не требующие прокладки кабеля при замене датчиков.

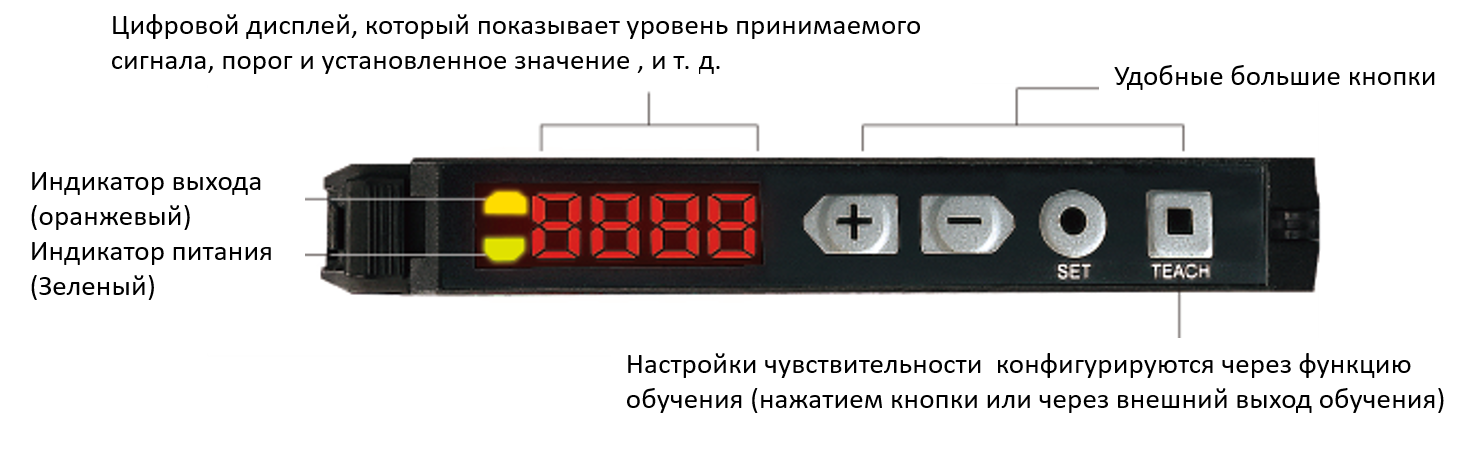

Удобная панель управления


Возможно переключение времени отклика

Можно переключить время отклика между стандартными 250 мкс и высокоскоростным откликом 50 мкс.

Это полезно при обнаружении мелких деталей, перемещающихся с высокой скоростью.


Функция снижения мощности излучаемого света

Возможно переключение между тремя уровнями мощности излучаемого света. Поскольку интенсивность принятого света может быть скорректирована за счет уменьшения мощности излучаемого сигнала, эта функция необходима при обнаружении на малых расстояниях и при обнаружении прозрачных или небольших объектов.



Переключаемый выход NPN/PNP

Благодаря наличию переключаемого управляющего выхода можно NPN/PNP можно уменьшить кол-во моделей в ЗИП и избежать ошибок при заказе датчиков.

Функция таймера

Функция таймера позволяет выбрать время задержки включения, выключения и однократного срабатывания. Время задержки можно устанавливать с шагом 1 мс в диапазоне от 1 до 9999 мс.







Модельный ряд

Тип

Профиль

Вход /Выход

Время отклика

Модель

(в скобках указан тип коннектора)

NPN

PNP

Функция обучения Teach-In + Дисплей


Управляющий выход

Внешний вход для обучения

250 мкс / 50 мкс

D1RF-T
(D1RF-TC)

Спецификация

Модель



Модель с функцией обучения Teach-in и цифровым дисплеем

Тип кабеля

D1RF-T

Тип соединения

D1RF-TC

Источник света

Красный светодиод

Время отклика

250 мкс / 50 мкс

Регулировка чувствительности

Обучение, тонкая настройка с помощью кнопок +/-

Индикаторы

Индикатор выхода: оранжевый, индикатор питания: зеленый

Цифровой дисплей

7-сегментный, 4-значный дисплей: уровень принимаемого света / порог / заданное значение

Управляющий выход *

Переключаемый NPN/PNP, Открытый коллектор, 300 В / 100 мА, Остаточное напряжение 1,8 В макс.

Внешний вход

Внешнее обучение

Функция таймера

ВЫКЛ /ВКЛ Задержка /ВЫКЛ Задержка /Одноразовый, от 1 до 9999 мс

Режим вывода

СВЕТЛО /ТЕМНО на выбор

Cхема защиты

Защита от переполюсовки, Максимальная токовая защита 30 В.

Тип соединения

Тип кабеля: 4-проводный 2-метровый кабель, Тип разъема: M8, 4-пин

Номинал

Напряжение питания *

10-30 В пост. тока (включая пульсацию 10%)

Потребляемый ток

40 мА макс.

Директивы

EMC

EMC Директива (2014/30/EU)

Окружающая среда

RoHS Директива (2011/65/EU), China RoHS (MIIT Order No.32)

Стандарты

EN 60947-5-2

Стандарты компании

Сопротивление шума: уровень Feilen 3 очищен

Экологическое

сопротивление

Окружающая темп. / Влажность

От -25 до + 55 ° С / 35-85% (без замерзания или конденсации)

Температура хранения / влажность

От -40 до + 70 ° C / от 35 до 95% (без замерзания или конденсации)

Окружающая освещенность

Солнечный свет: 10 000 лк или менее, Лампа накаливания: 3000 лк или меньше

Виброустойчивость

От 10 до 55 Гц; Двойная амплитуда 1,5 мм; 2 часа в каждом из направлений X, Y и Z

Ударопрочность

50 G (500 м / с2), 3 раза в каждом из направлений X, Y и Z

Степень защиты

IP66

Материал

Корпус, крышка: ПК

Вес

Модель с кабелем: прибл. 66 г, модель с разъемом: прибл. 22 г

В комплекте

Инструкция по эксплуатации


* Зависит от количества близко расположенных усилителей.

  • от 1 до 2 единиц: от -25 до -55 ℃, напряжение питания: 30 В, выходной ток: 100 мА.

  • от 3 до 10 единиц: от -25 до -55 ℃, напряжение питания: 24 В, Выходной ток: 100 мА.

  • от 11 до 16 единиц: от -25 до -55 ℃, напряжение питания: 24 В, выходной ток: 20 мА.


Аксессуары

Монтажный кронштейн




BEF-WLL180


Соединительный кабель

JCN-S
M8 Прямой тип

JCN-S : 2 м
JCN-5S : 5 м
JCN-10S : 10 м



JCN-L

M8 угловой тип

JCN-L : 2 м
JCN-5L : 5 м
JCN-10L : 10 м

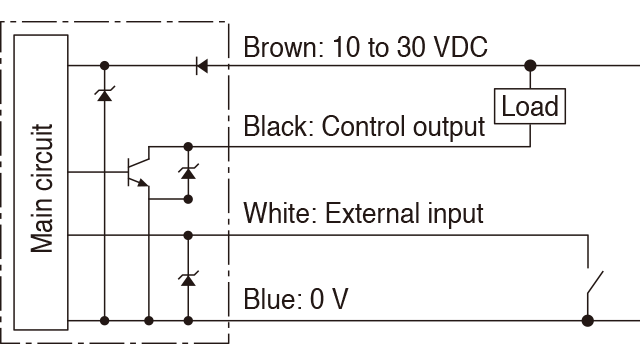

NPN Тип


 PNP тип


Каталог серии Optex D1RFСкачать (6,27 Мб)
Руководство по эксплуатации серии Optex D1RFСкачать (7,90 Мб)
