Серия CS

Монтаж в ограниченном пространстве

Диапазон измерения температуры: от -40 до 500 °C / от 0 до 1000 °C

Самый компактный датчик в своем классе.
  • Термостойкая сенсорная головка, способная выдерживать до 180 °C (356 °F)
  • Самый высокий в отрасли уровень водонепроницаемости
  • Компактный корпус, обеспечивающий хороший обзор и работоспособность



Описание

Применения

Размеры

Характеристики

Схемы

Файлы

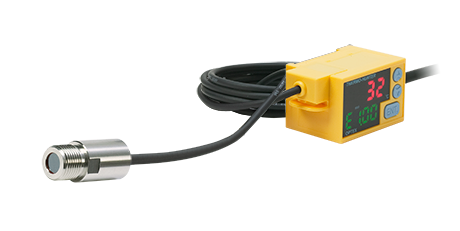

Самый компактный датчик, идеально подходящий для монтажа в ограниченном пространстве/

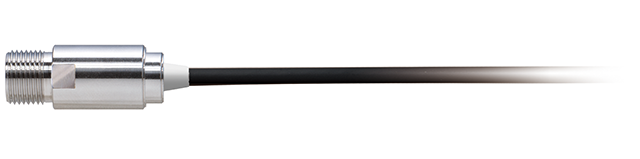

Ультракомпактная головка датчика M12 (ø14) × 30 мм.

Позволяет устанавливать термометр на практически любом оборудовании и производственных линиях.


Компактный корпус, обеспечивающий хороший обзор и работоспособность.

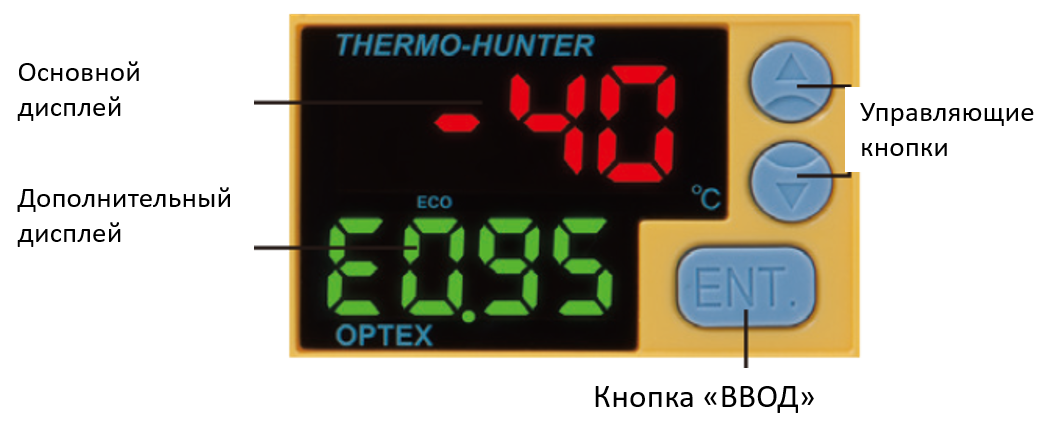

Легко читаемый 7-сегментный большой цифровой дисплей. Крупные, интуитивно понятные кнопки упрощают работу.


Головка датчика с термозащитой до 180 °C (356 °F)

Головка датчика и кабель защищены от перегрева до 180 °C (356 °F).  Нет необходимости водоохлаждения даже в высокотемпературных средах.
Модели для измерения низкой и средней температуры имеют термозащиту до 100 °C (212 °F).

Самый высокий уровень водонепроницаемости

В тяжелых условиях производственных линий вода и пыль могут привести к сбою в работе датчика, поэтому устойчивость к воздействию окружающей среды является обязательной.

Серия CS имеет защиту IP69K в соответствии с немецким стандартом DIN40050-9.

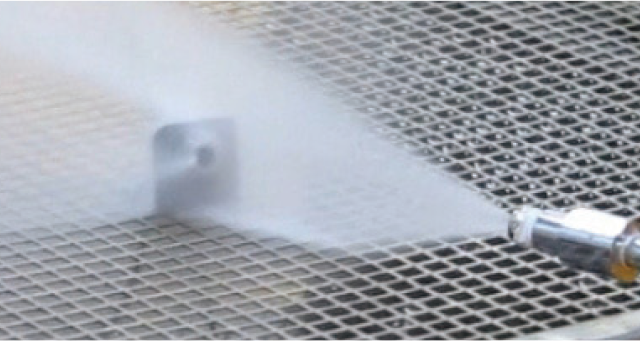

 Защита IP69K гарантирует надежность использования серии CS  даже при мойке под высоким давлением.


2-х точечная функция обучения для простой регулировки температуры

 Серия CS теперь оснащена 2-точечной обучающей функцией. Установка верхнего и нижнего пределов измерений упрощает настройку отображения желаемых значений.




Различные режимы измерения

  • Функция банка данных
Настройки могут быть сохранены независимо для 1-4 банков данных.
  • Функция масштабирования выхода
Диапазон температур аналогового выхода (от 4 до 20 мА) может быть установлен по желанию.

Функция триггера


Управление выходом может быть синхронизировано с входным сигналом триггера (синхронизации).
[Внешний триггер / Волновой триггер / MAX, MIN, P-P, УСТ. ЗАПИСИ]

Лазерный маркер для простой настройки (опция)

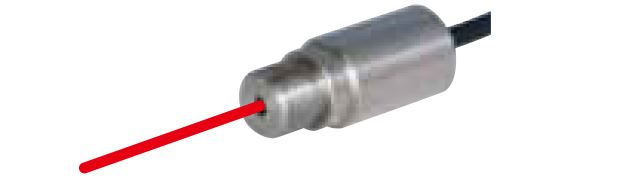

Лазерный маркер обеспечивает простое и точное позиционирование даже для датчика компактного размера.

Повторяющие форму головки датчика, лазерные маркеры существенно упрощают процесс наведения.


Аксессуары

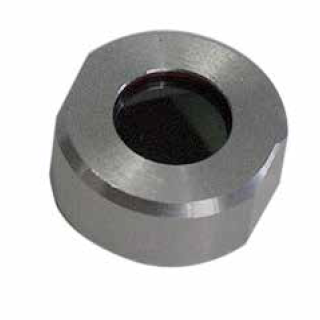

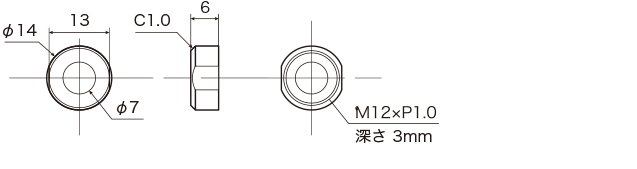

CF объектив CS-CF01

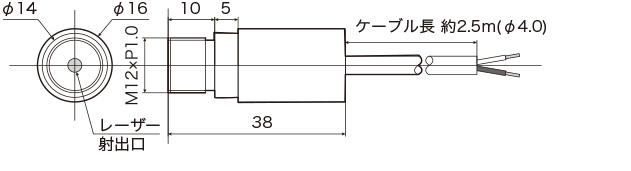

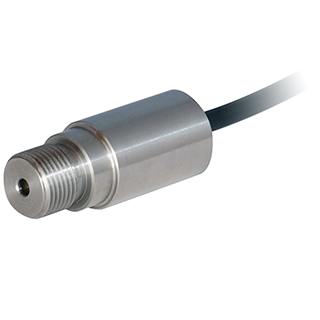

Лазерный маркер CS-LDP

Лазерный маркер обеспечивает простое и точное позиционирование даже для датчика компактного размера. Повторяющие форму головки датчика, лазерные маркеры существенно упрощают процесс наведения.

  • Лазерный луч

В этом продукте используется лазер класса 2, соответствующий IEC 60825-1. Используйте продукт в соответствии со стикером ниже.

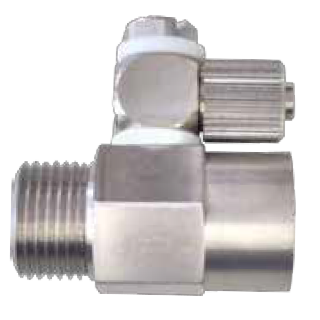

Труба воздушной очистки CS-AP1

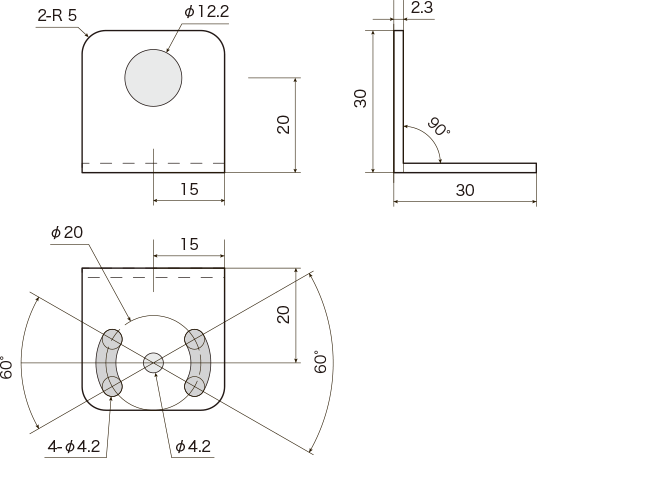

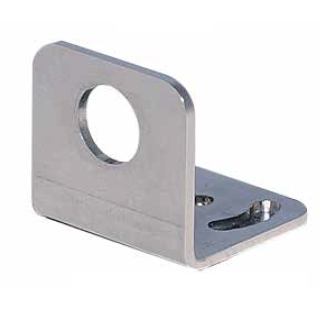

Монтажный кронштейн (для головки датчика) CS-FB12

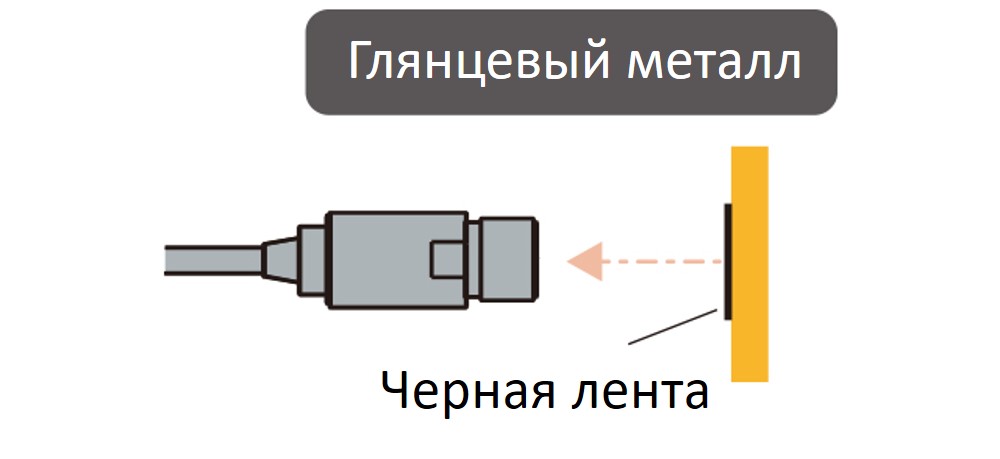

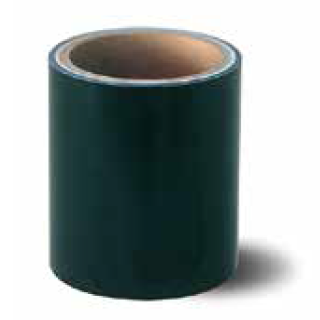

Черная лента для глянцевых объектов HB-250

При креплении к поверхности объекта с неизвестной излучательной способностью или к поверхности глянцевого объекта эта лента обеспечивает коэффициент излучения 0,95 для точного бесконтактного измерения температуры.
При использовании ленты установите коэффициент излучения на ε = 0,95. Лента изготовлена из материала, стойкого к нагреву до 250 °C (482 °F).
Общая площадь: 60 мм × 2000 мм

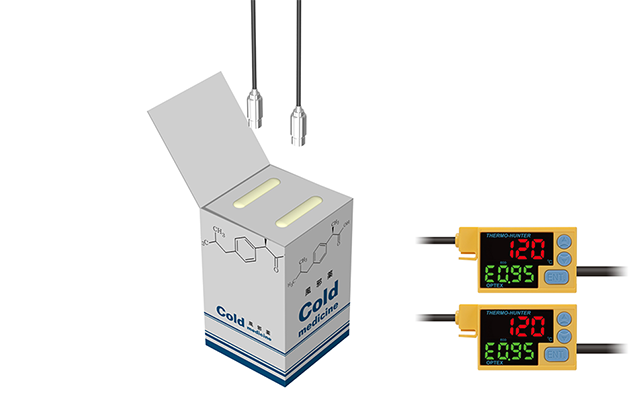

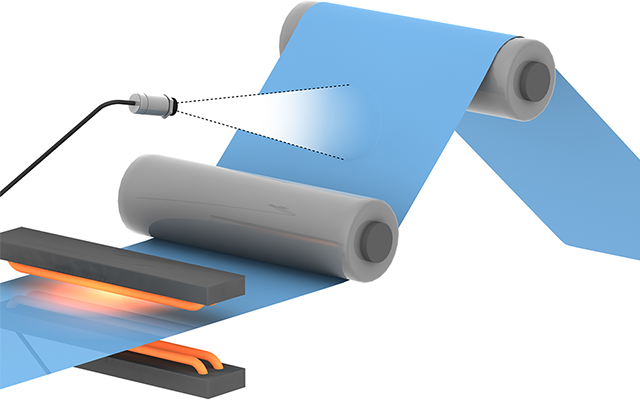

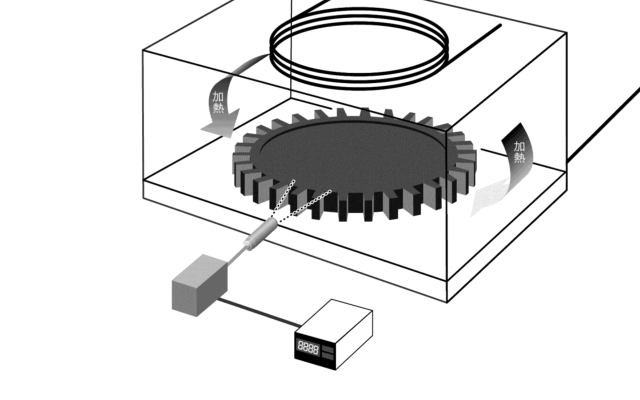

  • Контроль температуры при формовке цепных блоков (звездочек)

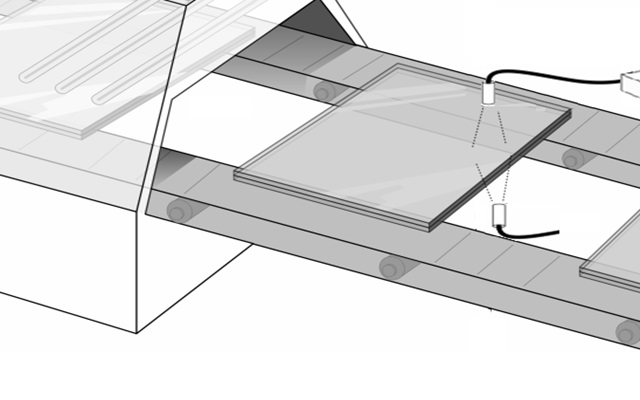

  • Управление температурой при соединении панелей

  •      Измерение температуры сырцовых пластичных листов

  •  Инспекция горячего расплава

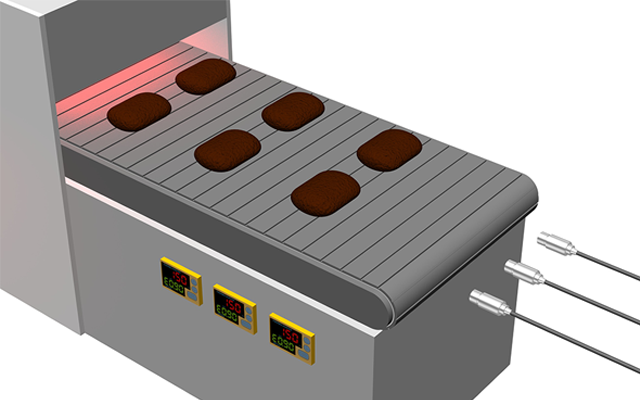

  •       Контроль температуры листового железа в машинах для приготовления гамбургеров








Усилитель

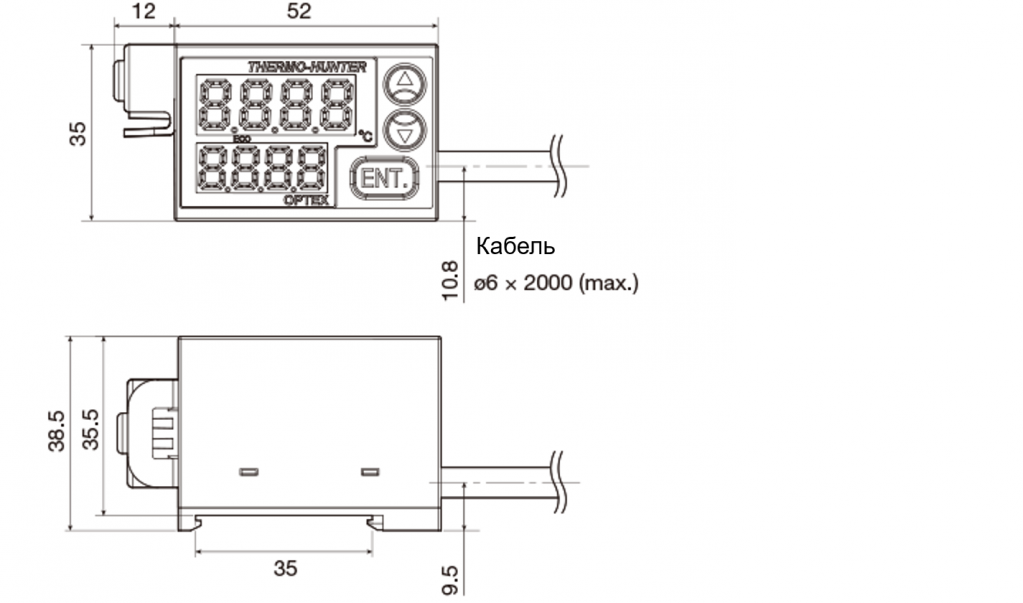

dimension_02 rus.png

Головка датчика

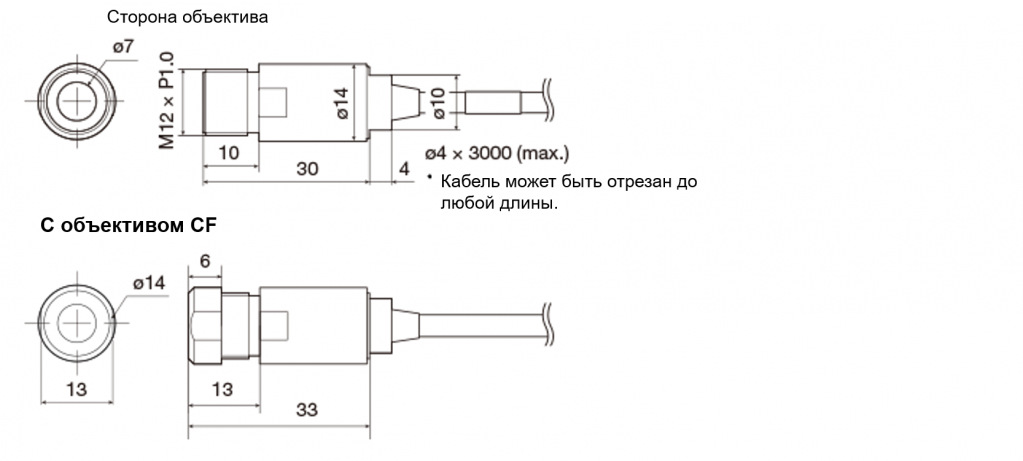

dimension_01 rus.png

Объектив CF  CS-CF01


Лазерный маркер CS-LDP

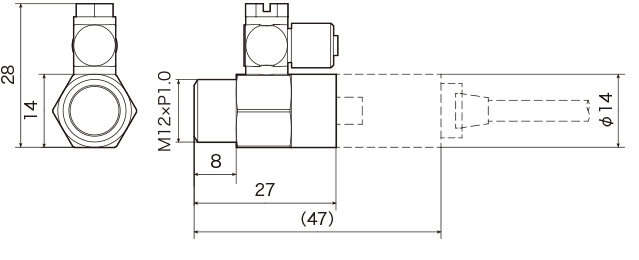

Труба воздушной очистки CS-AP1


Монтажный кронштейн (для головки датчика) CS-FB12



Обозначение типов моделей




Модель

Низко- и среднетемпературные модели

(стандарт)

Высокотемпературные модели

(термостойкая головка)

CS-30TAC

CS-40TAC

CS-30TAC-HT

CS-40TAC-HT

Диапазон измерения

−40 до 500°C (−40 до 932°F)

0 до 1000°C (32 до 1832°F)

Поле обзора

ø30/500 мм
(22:1)

ø40/500 мм
(15:1)

ø30/500 мм
(22:1)

ø40/500 мм
(15:1)

Оптика

Силиконовые линзы

Чувствительный элемент /

спектральный отклик

Термоэлемент / от 8 до 14 мкм

Время отклика

150 мс / 90% отклик

150 мс / 90% отклик

Точность * 1

-40 до 0 °C (от -40 до 32 °F): ± 3 °C (5,4 °F),

1 до 200 °C (от 33,8 до 392 °F): ± 2 °C (3,6 °F),

От 201 до 1000 °C (393,8 до 1832 °F): ± 1% от показания

От 0 до 200 °C (от 32 до 392 °F): ± 2 °C (3,6 °F),

От 201 до 1000 °C (393,8 до 1832 °F): ± 1% от показания

Повторяемость

До 200 °C (392 °F): ± 1,0 °C (1,8 °F), 201 °C (393,8 °F) или более: ± 0,5% от показания

Регулировка коэффициента излучения

0.1 до 1.2

Разрешение экрана

с шагом 1 °C

Аналоговый выход

Выход

4 до 20 мA

Разрешение

С шагом 0.5 °C

Точность

±0.5% или ±1.0 °C (1.8 °F)

Время обновления

10 мс

Допустимая нагрузка

250 Ом

полное сопротивление

47 Ом

Управляющий выход

Фото MOS FET × 2 (Передающий контакт × 2)

Емкостная нагрузка

300 мА / 30 В пост. тока или менее

Интерфейс

Цифровой выход

Функции

Функция обучения: 2 точки

Функция выбора времени отклика (DELAY): 1 (0,15 с) до 200 (прибл. 10 с)

Функция масштабирования выхода

Внешний вход

Функция банка данных: 4 банка, синхронизированная функция входного триггера

Функция внешнего триггера, функция запуска волны

Степень защиты

Головка датчика: IP69K, Усилитель: IP40

Виброустойчивость

От 10 до 55 Гц; амплитуда 1,5 мм; 2 часа в каждом из направлений X, Y и Z

Напряжение питания

От 12 до 24 В пост. тока ± 10%

Потребляемый ток

120 мА (при максимальной нагрузке) / 80 мА (в режиме Эко)

Температура окружающей среды

Головка датчика: от 0 до 100 °C (от 32 до 212 °F),

Усилитель: от 0 до 65 °C (от 32 до 149 °F)

Головка датчика: от 0 до 180 °C (от 32 до 356 °F),

Усилитель: от 0 до 65 °C (от 32 до 149 °F)

Влажность окружающей среды

35 до 85% RH (без конденсата)

Температура хранения

0 до 70 °C (от 32 до 158 °F)

Габаритные размеры

Головка датчика: M12 (ø14) × 34 мм, Усилитель: 35 × 52 × 38,5 мм

Вес

Головка датчика: прибл. 100 г (включая кабель 3 м), усилитель: прибл. 200 г (включая кабель 2 м)

Материал

Головка датчика: SUS,

Усилитель: ABS, Кабель датчика: ПВХ (низкотемпературные модели) /

Силиконовая резина (высокотемпературные модели)








Спецификация

*1 Точность измерения в спецификации (строго) ограничена условиями калибровки производителя.
・Технические характеристики могут быть изменены без предварительного уведомления.

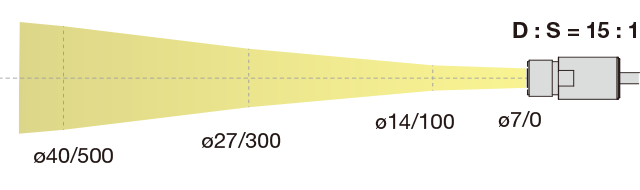

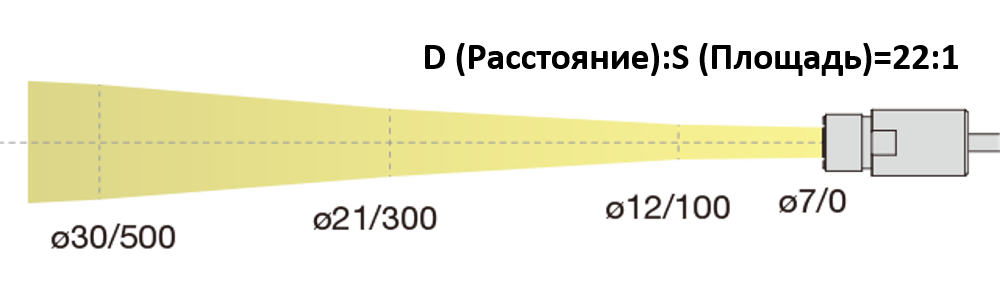

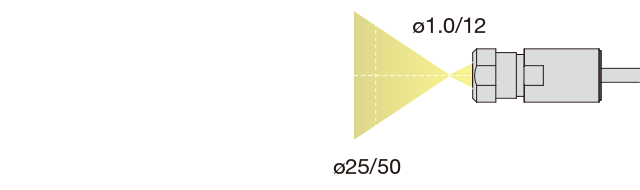

Поле обзора

 (Площадь / расстояние: мм)
·       CS-30TAC / CS-30TAC-HT



·       CS-40TAC / CS-40TAC-HT


  • Поля зрения, указанные выше, предназначены для оптического отклика (энергии) 90%.
  • Размер измеряемого объекта должен быть значительно больше, чем показано на диаграмме выше.

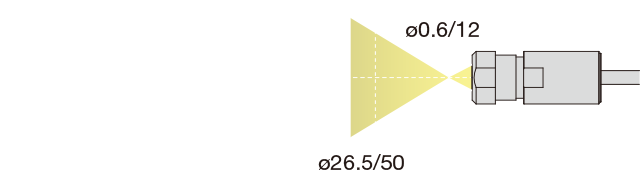

Поле обзора (с установленным дополнительным объективом CF)

(площадь/расстояние: мм)
·       CS-30TAC / CS-30TAC-HT + CF объектив

·       CS-40TAC / CS-40TAC-HT + CF объектив


  • При установленном CF объективе количество света, полученного от объекта измерения, уменьшается на 20-30%. Требуется регулировка коэффициента усиления.
  • Для микроточечного измерения размер измеряемого объекта  должен быть прибл. в 1,5 раза больше, чем поле измерения, показанное на приведенной выше диаграмме.


Меры предосторожности при использовании стационарных термометров

Общие замечания

  • Перед использованием изделия обязательно прочитайте инструкцию.
  • Этот прибор не является термометром для измерения температуры тела. Он не предназначен для использования в медицинской практике.
  • Внезапные изменения температуры окружающей среды могут привести к ошибкам измерения. Убедитесь, что во время использования изделие не подвержено резким изменениям температуры.
  • Не используйте изделие вблизи объектов, генерирующих сильные электромагнитные волны, или в средах с агрессивными или взрывоопасными газами.
  • Используйте с устройством только номинальный источник питания. Использование устройства вне диапазона 12-24 В постоянного тока может привести к неисправности, короткому замыканию, пожару или травме.
  • Не прикасайтесь к объекту измерения. Этот продукт является бесконтактным термометром. Контакт с высокотемпературной поверхностью может привести к деформации, необходимости ремонта и ошибкам измерений.

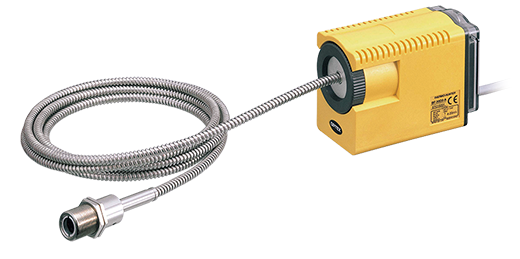

Термометры волоконного типа [модель: BF-30I-A]

Предупреждение:
  • В этом продукте используется стекловолокно. Этот тип волокна очень восприимчив к изгибу, ударам и другим факторам. Обязательно строго придерживайтесь следующих правил использования.
  • Не растягивайте и не сгибайте световод на радиус менее 50 мм (диаметр 100 мм)

Ситуации, где измерение может быть затруднено

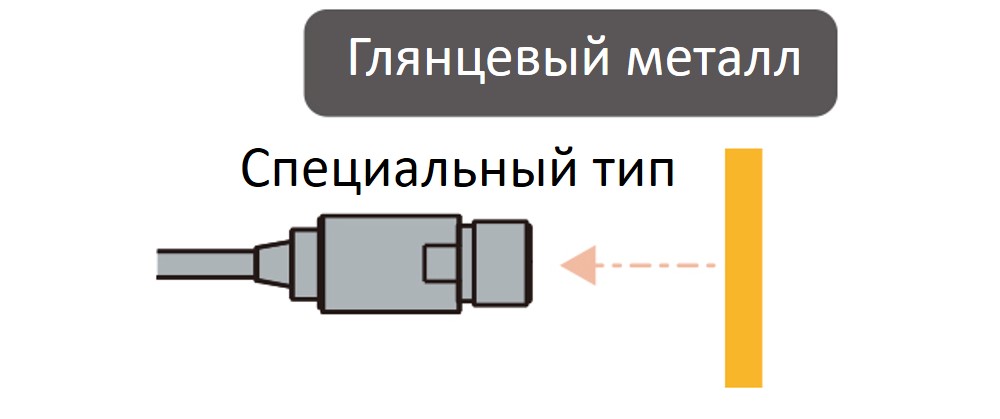

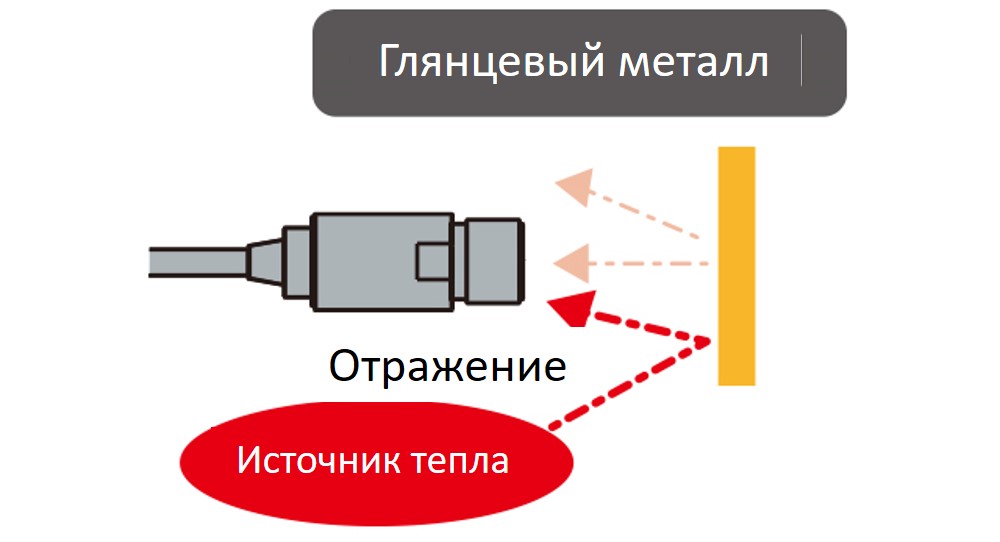

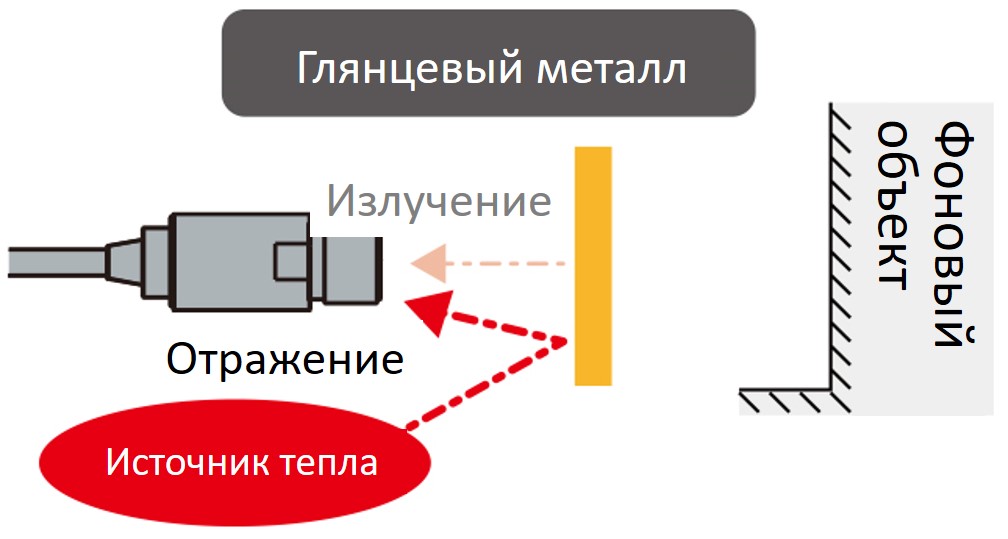

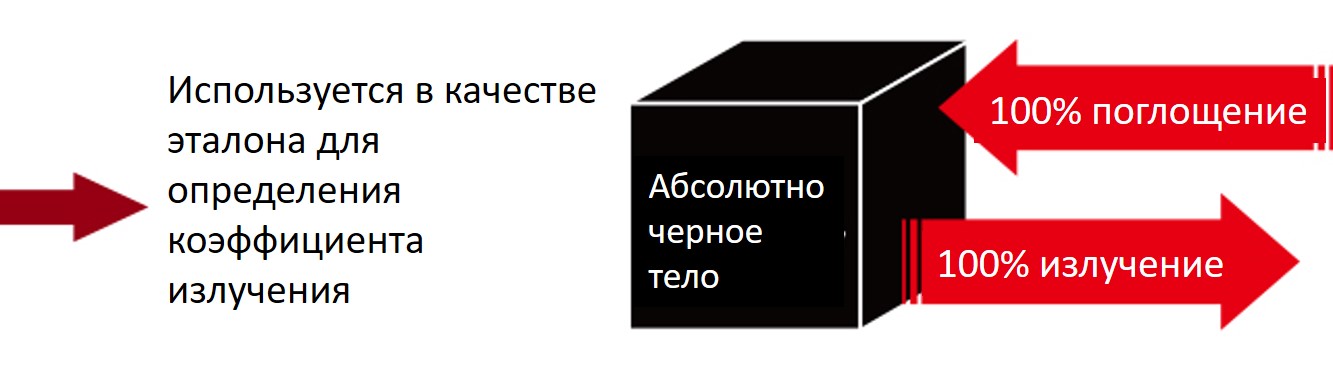

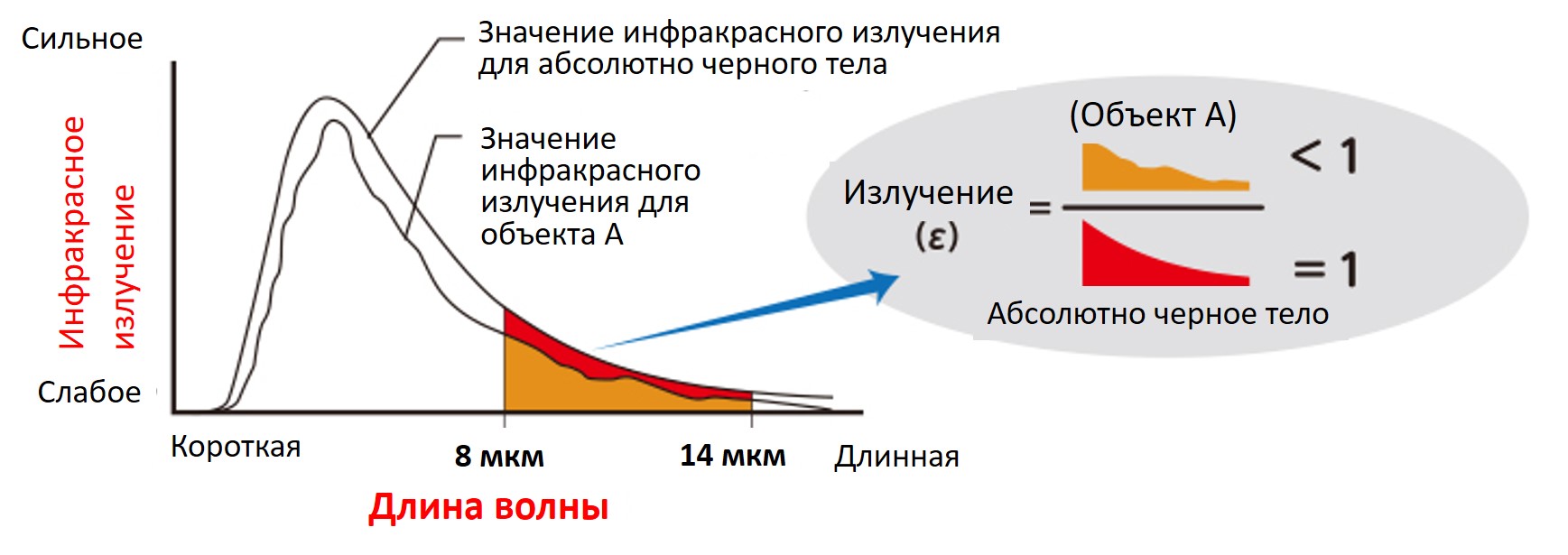

  • При измерении зеркальной поверхности, такой как блестящий металл.
* Произведите измерение с помощью дополнительного аксессуара HB-250 или после создания матовой поверхности с использованием краски или других материалов.

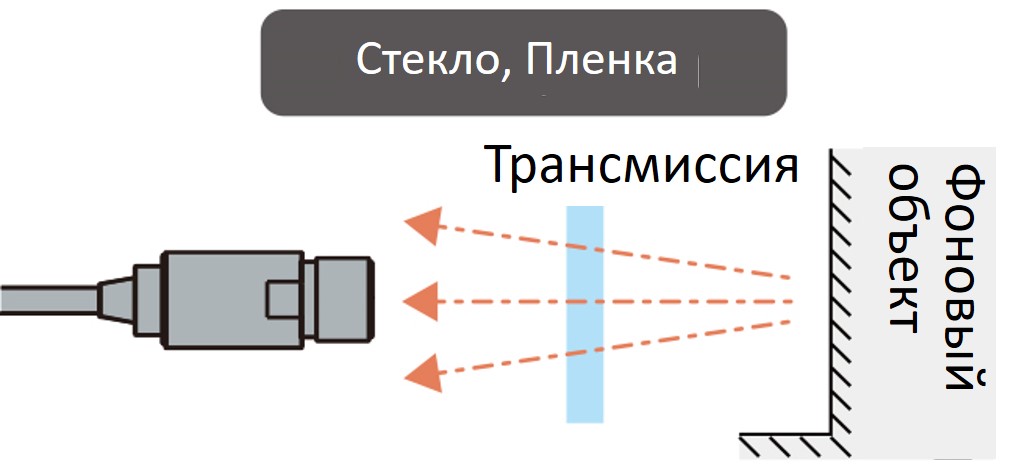

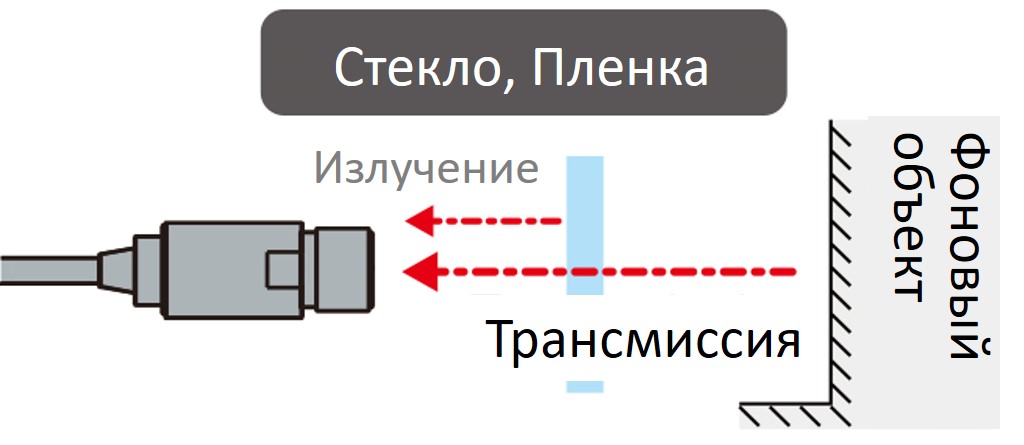

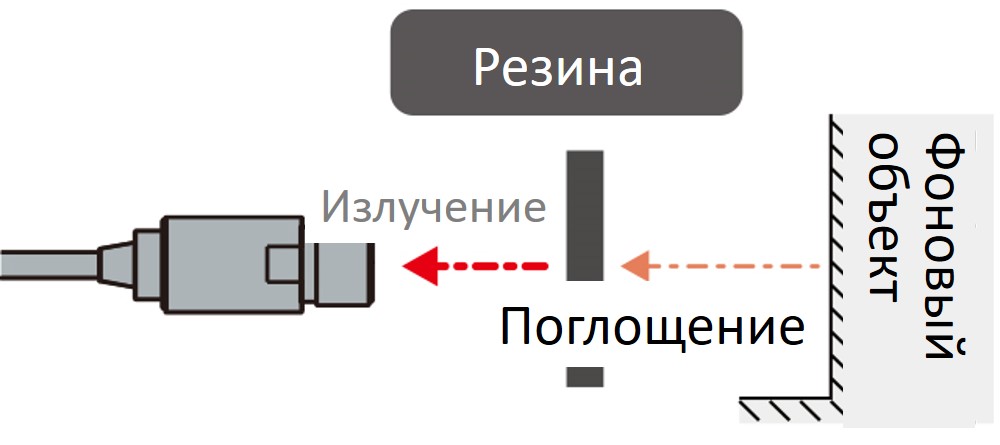

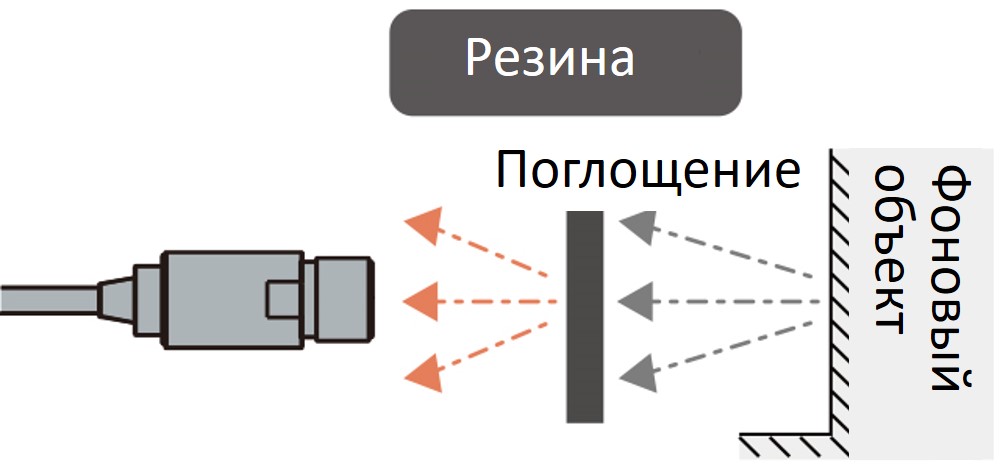

  • При измерении через стекло.

Лазерный луч [Модели с лазерными маркерами / дополнительным оборудованием к серии CS)

  • В этом продукте используется лазер класса 2, соответствующий IEC 60825-1.
  • Используйте продукт в соответствии с указаниями на стикере.

Экспорт

Этикетки с характеристиками лазера

  • Характеристики продукта могут несколько различаться в зависимости от законов и стандартов соответствия страны-экспортера.

Свяжитесь с производителем для получения более подробной информации.


CE маркировка

• Все бесконтактные термометры Optex FA соответствуют стандарту CE.

Гарантия на продукт / Калибровка

  • Гарантия производителя будет действовать в течение одного года с даты покупки.

  • Свяжитесь с производителем для получения информации об услуге калибровки.

Каталог бесконтактных термометров Optex CSСкачать (2,00 Мб)
Руководство по эксплуатации серии Optex CSСкачать (394,91 Кб)
Обзор моделей
