Фотоэлектрические датчики

Серия E

  • Боковой датчик типа Super проецирует луч со стороны шириной 5 мм (0,19 дюймов).
  • Гибкие разъемы M8 имеются для всех моделей.
  • Прочная конструкция. Ударопрочность 100G и класс водонепроницаемости IP67.
  • Заметный светодиодный индикатор виден даже с задней стороны.

Серия E

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

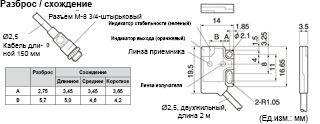

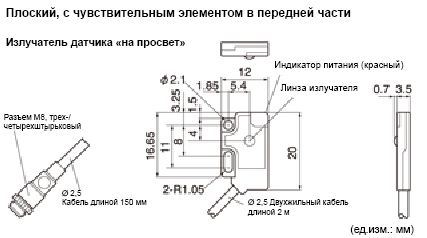

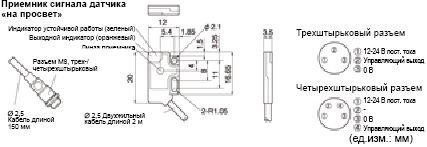

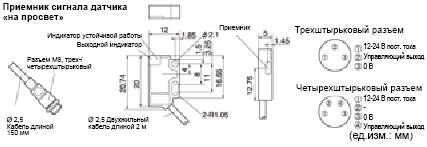

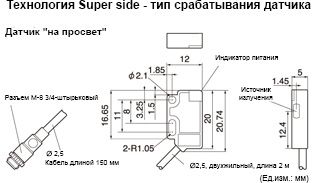

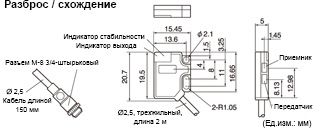

Размеры

Характеристики

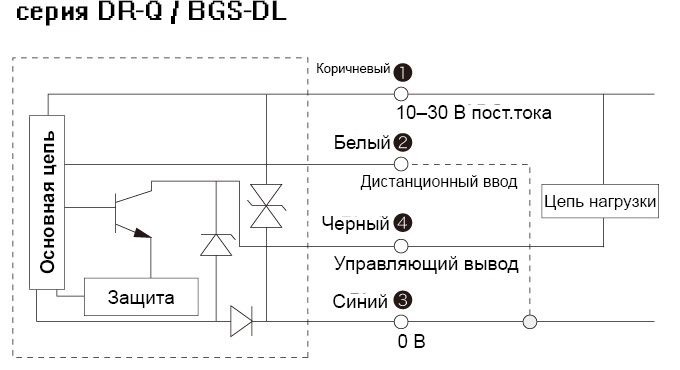

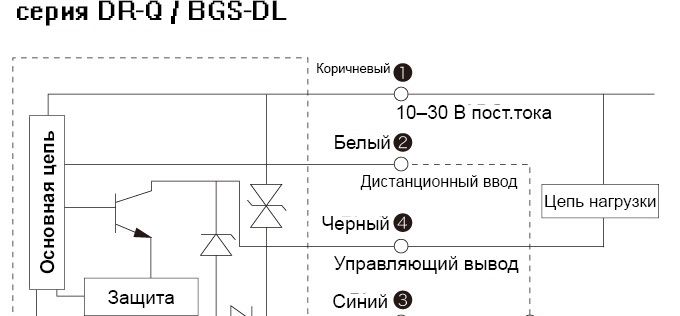

Схемы

Файлы

Видео

2 типа

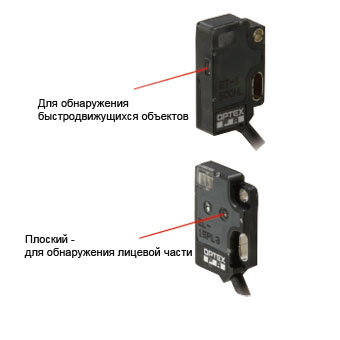

Тип Super с боковым датчиком Плоский тип с датчиком спереди

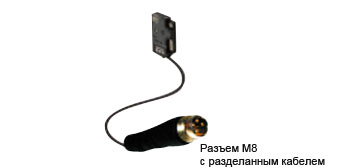

Гибкий разъем M8 для удобства обслуживания.

Гибкий разъем M8l

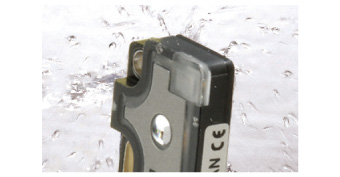

Класс защиты IP67

Соответствует RoHS

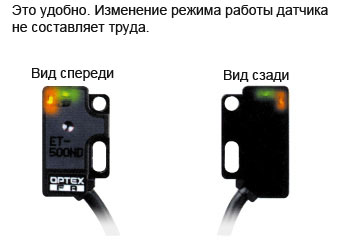

Индикатор работы с задней стороны

Обеспечивает проверку работоспособности датчика. Вид спереди Вид сзади

Универсальные монтажные отверстия.

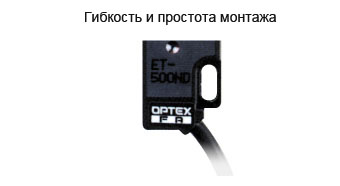

Гибкая простая установка.

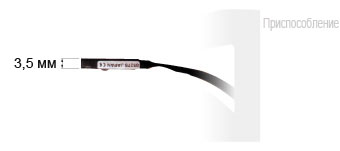

Толщина 3,5 мм (плоский тип)

  • Передний край имеет тонкую конструкцию. Идеально для экономии пространства. (Боковой датчик: 5 мм)

Гибкая простая установка.

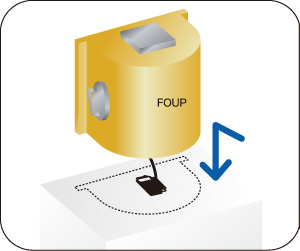

Детектирование наличия FOUP

Детектирование наличия FOUP

Датчики серии E могут устанавливаться в очень узких местах за счет своих малых габаритов.
Например, они пригодны для полупроводниковой промышленности с ограниченным пространством для установки датчиков.

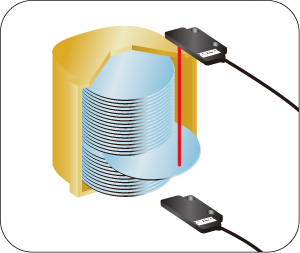

Детектирование пластин, выступающих из кассет

Детектирование пластин, выступающих из кассет

Простота установки в ограниченном пространстве за счет небольших габаритов: толщина 3,5 мм.
Видимый красный светодиод облегчает выравнивание.

Детектирование наличия деталей в линии подачи

Детектирование пластин, выступающих из кассет

Простота установки в ограниченном пространстве за счет небольших габаритов с помощью двух винтов M2:

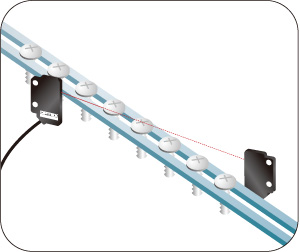

Детектирование винтов на выходе линии подачи

Детектирование винтов на выходе линии подачи

Удобство установки в ограниченном пространстве, узкий позволяет детектировать наличие небольших винтов в линии подачи.




Тип Super, боковой датчик

Модель Диффузный 30 мм Сфокусированный 15 мм Однопроходной луч 500 мм
Тип NPN СВЕТЛО 2 м кабель ED-S30NL EL-S15NL ET-S500NL
Кабель с разъемом M8 - 3 вывода
ED-S30NL3 EL-S15NL3 ET-S500NL3
Кабель с разъемом M8 - 4 вывода
ED-S30NL4 EL-S15NL4 ET-S500NL4
ТЕМНО 2 м кабель ED-S30ND EL-S15ND ET-S500ND
Кабель с разъемом M8 - 3 вывода
ED-S30ND3 EL-S15ND3 ET-S500ND3
Кабель с разъемом M8 - 4 вывода
ED-S30ND4 EL-S15ND4 tT-S500ND4
Тип PNP СВЕТЛО 2 м кабель ED-S30PL EL-S15PL ET-S500PL
Кабель с разъемом M8 - 3 вывода
ED-S30PL3 EL-S15PL3 ET-S500PL3
Кабель с разъемом M8 - 4 вывода
ED-S30NL4 EL-S15NL4 ET-S500PL4
ТЕМНО 2 м кабель ED-S30PD EL-S15PD ET-S500PD
Кабель с разъемом M8 - 3 вывода
ED-S30ND3 EL-S15ND3 ET-S500ND3
Кабель с разъемом M8 - 4 вывода
ED-S30ND4 EL-S15ND4 ET-S500PD4
Напряжение питания От 12 до 24 В- ±10% вкл.10% пульсацию
Потребляемая мощность 20 мА макс. 30мА макс.
Рабочий диапазон 30 мм 2 - 15 мм 500 мм
Размер пятна φ 3 мм при 30 мм φ 2 мм при 15 мм φ 60 мм при 500 мм
Объекты Не регламентирован Непрозрачный объект
Точность повторяемости +/-0,5 мм макс. +/-0,1 мм макс.
Время отклика 0,25 мс (ET), 0,5 мс (ED,EL)
Источник излучения Красный светодиод
Гистерезис 10%
Управляющий выход Открытый коллектор NPN или PNP, 1,8 В - 50 мА 50 мА/24В- макс.
Освещенность в окр. среде / Солнечный свет 10000 лк макс.
Освещенность в окр. среде / Лампа накаливания 3000 лк макс.
Рабочая температура/влажность От -25 до 55 oC, от 35 до 85% отн. вл.
Условия хранения От -40 до 70 oC, от 35 до 95% отн. вл.
Устойчивость к шуму EN60947-5-2:1998 (устойчивость) EN60947-5-2:1998 (излучение)
Виброустойчивость 10 ... 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность 1000 м/С2, оси X-Y-Z по 3 раза каждая
Степень защиты IP67
Время прогрева 100 мс
Светодиодный индикатор Зеленый (стабильная работа), оранжевый (выход), красный (Мощность излучателя: тип ET )
Разъем и кабель 2 м кабель, φ2,5 мм 3 провода (2 провода для излучателя) / Гибкий разъем M8 150 мм
Защита контура Перегрузка по току, обратная полярность, замыкание
Материал PC
Сертификаты соответствия CE

Плоский тип, датчик спереди

Модель Диффузный 100 мм Сфокусированный 8/15/30 мм Проходящий луч 500 мм
Тип NPN СВЕТЛО 2 м кабель ED-100NL EL-30NL EL-15NL EL-08NL ET-500NL
Кабель с разъемом M8 - 3 вывода
ED-100NL3 EL-30NL3 EL-15NL3 EL-08NL3 ET-500NL3
Кабель с разъемом M8 - 4 вывода
ED-100NL4 EL-30NL4 EL-15NL4 EL-15NL4 ET-500NL4
ТЕМНО 2 м кабель ED-100ND EL-30ND EL-15ND EL-08ND ET-500ND
Кабель с разъемом M8 - 3 вывода
ED-100ND3 EL-30ND3 EL-15ND3 EL-08ND3 ET-500ND3
Кабель с разъемом M8 - 4 вывода
ED-100ND4 EL-30ND4 EL-15ND4 EL-08ND4 ET-500ND4
Тип PNP СВЕТЛО 2 м кабель ED-100PL EL-30PL EL-15PL EL-08PL ET-500PL
Кабель с разъемом M8 - 3 вывода
ED-100PL3 EL-30PL3 EL-15PL3 EL-08PL3 ET-500PL3
Кабель с разъемом M8 - 4 вывода
ED-100PL4 EL-30PL4 EL-15PL4 EL-08PL4 ET-500PL4
ТЕМНО 2 м кабель ED-100PD EL-30PD EL-15PD EL-08PD ET-500PD
Кабель с разъемом M8 - 3 вывода
ED-100PD3 EL-30PD3 EL-15PD3 EL-08PD3 ET-500PD3
Кабель с разъемом M8 - 4 вывода
ED-100PD4 EL-30PD4 EL-15PD4 EL-08PD4 ET-500PD4
Напряжение питания От 12 до 24 В- ±10% вкл. 10% пульсацию
Потребляемая мощность 20 мА макс. 30 мА макс.
Рабочий диапазон 100 мм 5 - 30 мм 2 - 15 мм 3 - 8 мм 500 мм
Размер пятна φ60 мм при 100 мм φ20 мм при 30 мм φ10 мм при 15 мм φ10 мм при 8 мм φ140 мм при 500 мм
Объекты Не регламентирован
Время отклика 0,5 мс макс.
Гистерезис Белая бумага: 10% (EL-08 и EL-15),15% (EL-30 и EL-100)
Управляющий выход Открытый коллектор NPN или PNP, 50 мА макс./24 В-
Освещенность в окр. среде Солнечный свет:10000 лк макс., лампа накаливания: 3000 лк макс.
Рабочая температура/влажность От -25 до 55 oC, от 35 до 85% отн. вл.
Температура/влажность хранения От -40 до 70 oC, от 35 до 95% отн. вл.
Устойчивость к шуму EN60947-5-2:1998 (устойчивость) EN60947-5-2:1998 (излучение)
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность 1000 м/С2 , оси X-Y-Z по 3 раза каждая
Степень защиты IP67
Время прогрева 15 мс
Светодиодный индикатор Зеленый (стабильная работа), оранжевый (выход), красный (Мощность излучателя: тип ET)
Режим работы СВЕТЛО / ТЕМНО выбирается
Разъем и кабель 2 м кабель, φ2,5 мм 3 провода (2 провода для излучателя) / Гибкий разъем M8 150 мм
Защита контура Перегрузка по току, обратная полярность, замыкание
Материал PC
Сертификаты соответствия CE
Каталог серии ЕСкачать (1,98 Мб)
Технические данные: ED-100Скачать (37,00 Кб)
Технические данные: ED-100Скачать (38,65 Кб)
Технические данные: ED-100Скачать (37,43 Кб)
Технические данные: ED-100Скачать (74,05 Кб)
Технические данные: EL-08Скачать (35,84 Кб)
Технические данные: EL-08Скачать (37,63 Кб)
Технические данные: EL-08Скачать (36,83 Кб)
Технические данные: EL-08Скачать (69,13 Кб)
Технические данные: EL-15Скачать (35,65 Кб)
Технические данные: EL-15Скачать (37,25 Кб)
Технические данные: EL-15Скачать (36,75 Кб)
Технические данные: EL-15Скачать (66,99 Кб)
Технические данные: EL-30Скачать (36,70 Кб)
Технические данные: EL-30Скачать (38,22 Кб)
Технические данные: EL-30Скачать (39,24 Кб)
Технические данные: EL-30Скачать (69,43 Кб)
Технические данные: ET-500Скачать (917,60 Кб)
Технические данные: ET-500Скачать (36,84 Кб)
Технические данные: ET-500Скачать (37,27 Кб)
Технические данные: ET-500Скачать (76,96 Кб)
Технические данные: Repeatability DataСкачать (24,21 Кб)
Технические данные: Repeatability DataСкачать (24,21 Кб)
Технические данные: Размеры ED-100Скачать (24,02 Кб)
Технические данные: Размеры ED-100Скачать (26,16 Кб)
Технические данные: Размеры EL-08Скачать (24,17 Кб)
Технические данные: Размеры EL-08Скачать (26,29 Кб)
Технические данные: Размеры EL-15Скачать (24,09 Кб)
Технические данные: Размеры EL-15Скачать (26,17 Кб)
Технические данные: Размеры EL-30Скачать (24,07 Кб)
Технические данные: Размеры EL-30Скачать (26,33 Кб)
Технические данные: Размеры ET-500 (излучатель)Скачать (23,49 Кб)
Технические данные: Размеры ET-500 (излучатель)Скачать (25,46 Кб)
Технические данные: Размеры ET-500 (Приемник)Скачать (23,76 Кб)
Технические данные: Размеры ET-500 (Приемник)Скачать (25,64 Кб)
Технические данные: Размеры SlitСкачать (75,77 Кб)
Технические данные: Размеры SlitСкачать (75,21 Кб)
Чертежи серии ЕСкачать (628,14 Кб)
