Бесконтактные термометры

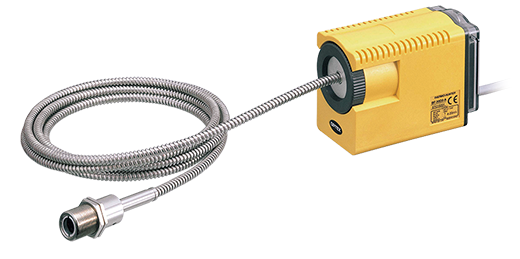

Серия BF

Волоконные термометры Optex BF- высокочастотное устройство волоконного типа

  • Широкий диапазон измерения
  • Простая регулировка излучения: функция обучения
  • Высокоскоростной отклик - 50 мс

Серия BF

<< В раздел «Бесконтактные термометры»

Описание

Размеры

Характеристики

Схемы

Файлы

Масштабирование

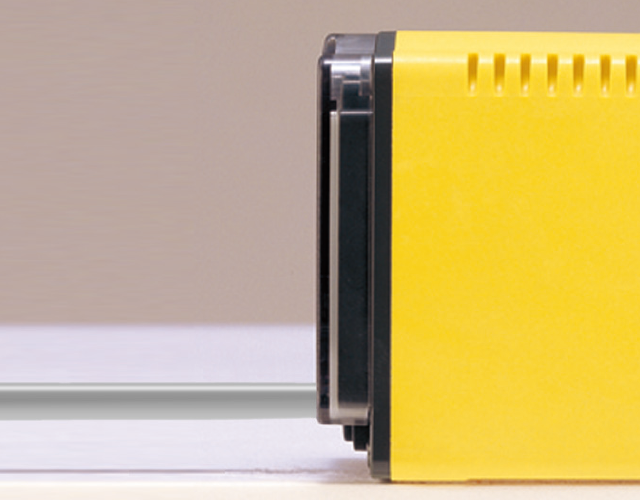

feature_01 BF.pngДиапазон температур аналогового выхода (от 4 до 20 мА) можно задать «под заказчика», что упрощает последующую обработку самописцами и подобным оборудованием.

Термостойкость до 150 °C (302 °F) (головка световода)

Головка световода имеет термостойкую конструкцию, способную выдерживать температуру окружающей среды до 150 °C (302 °F).

Охлаждающее устройство не требуется.

Широкий диапазон измерения

Серия BF подходит для широкого спектра задач, благодаря широкому диапазону измерения от 400 до 1200 °C (от 752 до 2192 °F).

  • Компактная оптоволоконная модель

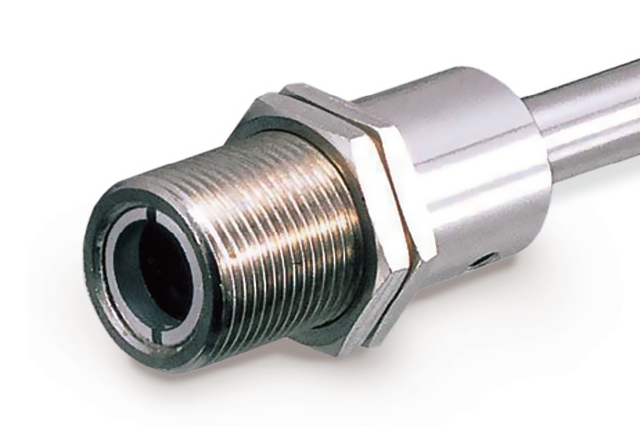

feature_02 BF.png Головка световода с линзой имеет компактную конструкцию M16. Применение световода обеспечивает повышенную надежность. Эта конструкция идеально подходит для встраивания в машины и различное оборудование.
  • Простая регулировка излучения: функция обучения
Серия BF оснащена функцией TEACH, позволяющей пользователям автоматически вычислять и сохранять уровень излучения, вводя значение температуры.

Функция обучения значительно сокращает время настройки параметров.

  • Высокоскоростной отклик -  50 мс

Высокоскоростной отклик серии BF позволяет отслеживать относительно быстро движущиеся измеряемые объекты.

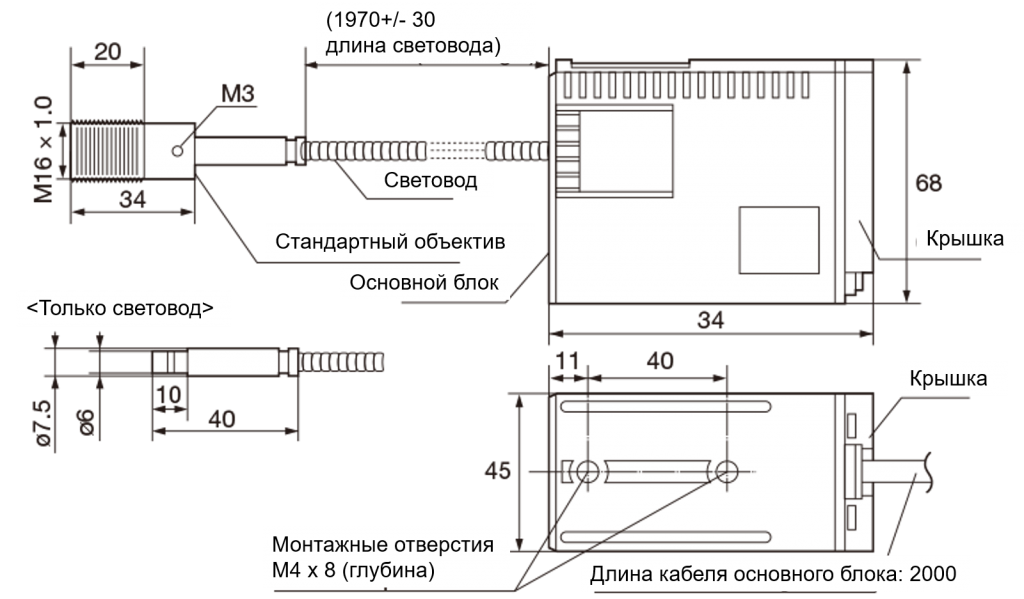

Основной блок и световод (BFL-30 / со стандартным объективом)

dimension_01 BF rus.png

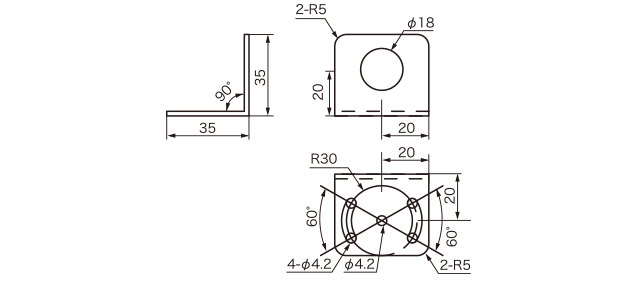

Кронштейн для крепления объектива (в комплекте)

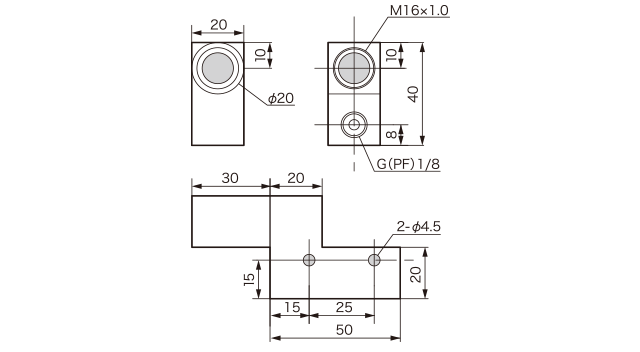

Воздухоочиститель BF-AP2


Модель

BF-30I-A

Диапазон измерений

400 - 1200°C (752 -2192°F)

Поле обзора

ø30 мм/1000 мм (со стандартным объективом)

Оптика

Инфракрасное стекловолокно

Чувствительный элемент /

спектральный отклик

InGaAs / 1,2 до 2,6 мкм

Время отклика

50 мс / 90% ответ

Точность * 1 (ε 1,0)

± 2% от показаний

Повторяемость

±1°C (1.8°F)

Разрешение экрана

1°C (33.8°F)

Аналоговый выход

4 - 20 мA

Выходное разрешение

от 0,1 до 0,5 °C (от 32,2 до 32,9 °F)

(диапазон выхода: от 100 до 800 °C (от 212 до 1472 °F))

Коэффициент излучения (ε)

регулировка

0.10 -1.20

Выбор времени отклика

(DELAY)

1 - 200

Напряжение питания /

Потребляемый ток

от 12 до 24 В пост. тока ± 10% / 100 мА или менее

(при максимальной нагрузке)

Температура окружающей среды

от 0 до 50 °C (от 32 до 122 °F) (основной блок),

0 до 150 °C (от 32 до 302 °F) (головка световода)

Влажность окружающей среды

от 35 до 85% относительной влажности (без конденсации)

Температура хранения

-10 до + 60 °C (от 14 до 140 °F)

Виброустойчивость

от 10 до 55 Гц; амплитуда 1,5 мм; 2 часа в каждом

из направлений X, Y и Z

Водонепроницаемость

IP65

Материал

[Основной блок] Кольцо/корпус: заполненный стеклом

PBT, задняя часть: PSF, крышка: ПК;

Волоконно: SUS; Крепление объектива: BS / никелевое покрытие

Директивы

EMC

Директива EMC (2014 / 30 / EU)

Окружающая среда

Директива RoHS (2011 / 65 / EU, Китай RoHS (MIIT

Приказ № 32)

Применяемые стандарты

EN 60825-1

Вес

около 500 г

Комплектность

Монтажный кронштейн × 1, крепежный винт (M4) × 2,

Крепежная гайка крепления объектива (M16) × 2



*1 Точность измерения в спецификации (строго) ограничена условиями калибровки производителя.
Технические характеристики могут быть изменены в целях улучшения продукта без предварительного уведомления.

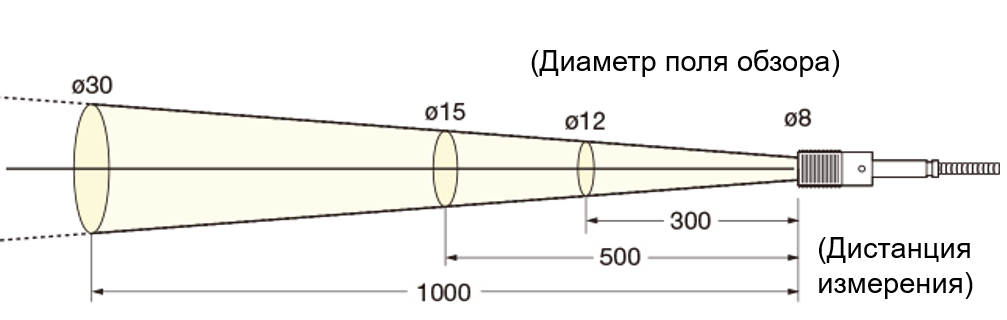

Поле обзора

(мм)

  • BFL-30 стандартный объектив
area_01 rus.png

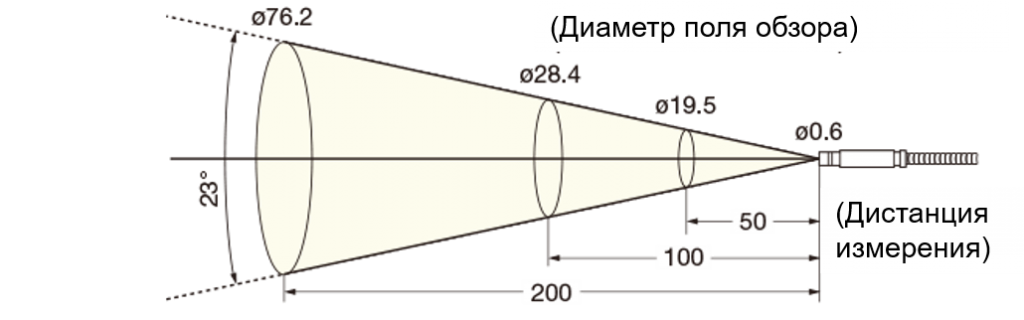

  • Без прикрепленного объектива (только световод)

area_02 rus.png
  • При поставке устройство откалибровано на стандартный объектив.
  • При использовании дополнительного объектива или только световода необходимо выполнить настройку TEACH / ε (излучение).
  • Поле зрения, указанное выше, представляет собой расчетные диаметры с оптическим откликом 90%.
  • Размер измеряемого объекта должен быть значительно большим, чем диаметры, показанные на приведенной выше диаграмме.

Аксессуары

Воздухоочиститель BF-AP2

Воздушный обдув поверхности линзы помогает предотвратить налипание пыли и грязи.

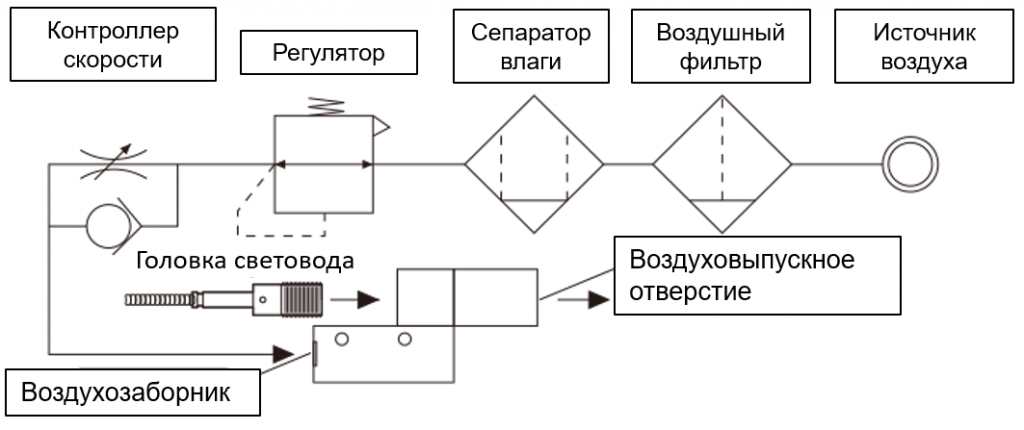

Пример трубопровода:

option_info_01a rus.png

Спецификация

Температура окружающей среды

0 - 150°C (32- 302°F)

Расход воздуха

50 - 150 нл/мин.

Температура воздуха

0 - 50°C (32 - 122°F)

Давление воздуха

0,2 МПа или менее (в пределах измерительного воздуха)

Размер светового пятна

G (PF) 1/8

Вес

около 80 г

Материал

Алюминий

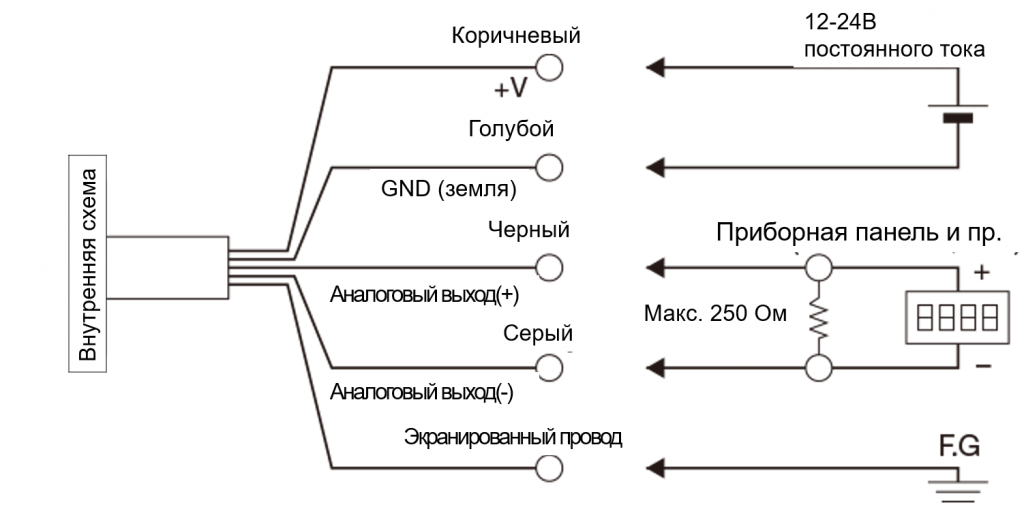

BF-30I-A

circuit_01 bf rus.png

Меры предосторожности при использовании стационарных термометров

Общие замечания:

  • Перед использованием изделия обязательно прочитайте инструкцию.
  • Этот прибор не является термометром для измерения температуры тела. Он не предназначен для использования в медицинской практике.
  • Внезапные изменения температуры окружающей среды могут привести к ошибкам измерения. Убедитесь, что во время использования изделие не подвержено резким изменениям температуры.
  • Не используйте изделие вблизи объектов, генерирующих сильные электромагнитные волны, или в средах с агрессивными или взрывоопасными газами.
  • Используйте с устройством только номинальный источник питания. Использование устройства вне диапазона 12-24 В постоянного тока может привести к неисправности, короткому замыканию, пожару или травме.
  • Не прикасайтесь к объекту измерения. Этот продукт является бесконтактным термометром. Контакт с высокотемпературной поверхностью может привести к деформации, необходимости ремонта и ошибкам измерений.

Термометры волоконного типа [модель: BF-30I-A]

Предупреждение:
  • В этом продукте используется стекловолокно. Этот тип волокна очень восприимчив к изгибу, ударам и другим факторам. Обязательно строго придерживайтесь следующих правил использования.
  • Не тяните за волокно.
  • Не создавайте изгибов радиусом менее 50 мм (диаметр 100 мм).
Ситуации, где измерение может быть затруднено:

  • При измерении зеркальной поверхности, такой, как блестящий металл.
* Произведите измерение после присоединения дополнительного аксессуара HB-250 или после создания матовой поверхности с использованием краски или др.
  • При измерении через стекло.
Лазерный луч [Модели с лазерными маркерами / дополнительным оборудованием к серии CS)

  • В этом продукте используется лазер класса 2, соответствующий IEC 60825-1.
  • Используйте продукт в соответствии с указаниями на стикере.

Экспорт

Этикетки с характеристиками лазера

• Характеристики продукта могут несколько отличаться в зависимости от законов и стандартов соответствия страны-экспортера.

Свяжитесь с производителем для получения более подробной информации.

Laser class.png

CE маркировка

  • Все бесконтактные термометры Optex FA соответствуют стандарту CE.


Гарантия на продукт / Калибровка

  • Гарантия производителя действительна в течение одного года с даты покупки.
  • Свяжитесь с производителем для получения информации об услуге калибровки.



Каталог бесконтактных термометров Opex BFСкачать (719,09 Кб)
Руководство по эксплуатации серии Optex BFСкачать (657,64 Кб)
