Серия CD33
  • CD33 идеально подходит для встроенного использования с производственным оборудованием.
  • Аналоговый выход (4-20 мА или 0-10 В) и 2 транзисторных управляющих выхода.
  • Автономная конструкция позволяет работать без контроллера.
  • Модель RS422 I/F позволяет проводить измерения в любом диапазоне.

Описание

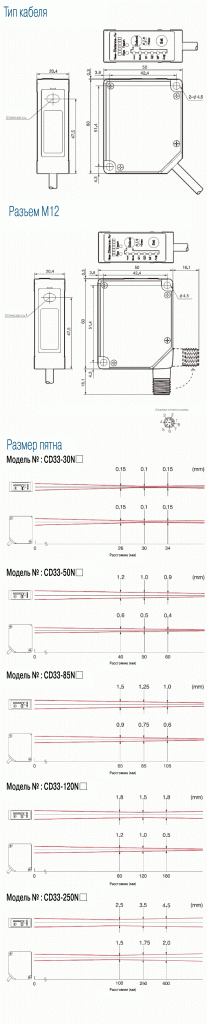

Размеры

Характеристики

Файлы

Видео

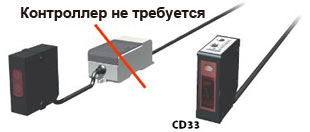

Не требуется отдельного контроллера

  • благодаря малому весу, всего 65 г,
  • CD33 идеально подходит для установки на оконечные устройства роботов.

Не требуется отдельного контроллера, благодаря малому весу, всего 65 г, CD33 идеально предназначен для установки на оконечные устройства роботов.

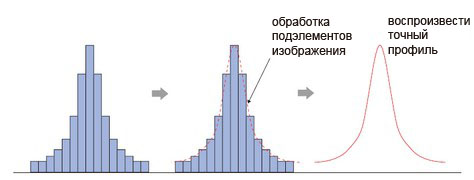

Цифровая обработка подпикселей

  • позволяет разделить один пиксель на небольшие элементы, обеспечивая точность измерений, воспроизводя истинные параметры поступающего светового излучения.

Цифровая обработка подпикселей позволяет разделить один пиксель на небольшие элементы, обеспечивая точность измерений, воспроизводя истинные параметры поступающего светового излучения.

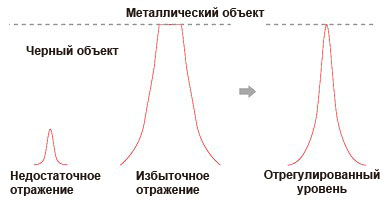

Электронный затвор высокого разрешения

  • Эта функция  поддерживает постоянный уровень в соответствии с отражением и обеспечивает стабильное детектирование пикового уровня даже на нестабильной поверхности.

Головка может проводить измерения без контроллера. Головка датчика оснащена основными измерительными функциями.

Простота настройки и эксплуатации

  • Используются только две кнопки (SET и SELECT). Светодиодный индикатор отображает настраиваемую функцию.

Для настройки и эксплуатации используются только две кнопки (SET и SELECT). Светодиодный индикатор отображает настраиваемую функцию.


Технические характеристики для каждого диапазона измерений (диффузный тип)

Модель Кабель 2 дискретных выхода + аналоговый 4-20 мА CD33-30NA/PA CD33-50NA/PA CD33-85NA/PA
2 дискретных выхода + аналоговый 0-10 В CD33-30NV/PV CD33-50NV/PV CD33-85NV/PV
2 дискретных выхода CD33-30N/P CD33-50N/P CD33-85N/P
1 дискретный выход +RS422 I/F CD33-30N-422/P-422 CD33-50N-422/P-422 CD33-85N-422/P-422
Разъем 2 дискретных выхода + аналоговый 4-20 мА CD33-30CNA/CPA CD33-50CNA/CPA CD33-85CNA/CPA
2 дискретных выхода + аналоговый 0-10 В CD33-30CNV/CPV CD33-50CNV/CPV CD33-85CNV/CPV
2 дискретных выхода CD33-30CN/CP CD33-50CN/CP CD33-85CN/CP
1 дискретный выход +RS422 I/F CD33-30CN-422/CP-422 CD33-50CN-422/CP-422 CD33-85CN-422/CP-422
Дискретный выход N: открытый коллектор NPN, P: открытый коллектор PNP
Диапазон измерений (полный масштаб) 30±4 мм (8 мм) 50±10 мм (20 мм) 85±20 мм (40 мм)
Источник излучения Красный полупроводниковый лазер, 650 нм, макс. 1 мВт, класс FDA II
Размер пятна (*1) Близкое расстояние 0,15 X 0,15 мм 0,6 X 1,2 мм 0,9 X 1,5 мм
Среднее расстояние 0,1 X 0,1 мм 0,5 X 1,0 мм 0,75 X 1,25 мм
Большое расстояние 0,15 X 0,15 мм 0,4 X 0,9 мм 0,6 X 1,0 мм
Линейность (*2) ±0,1% F.S.
Разрешение (*3) Быстр. 4 мкм 8 мкм 15 мкм
Другое 2 мкм 5 мкм 10 мкм
Температурный дрейф ±0,08% F.S.
Время отклика Быстр. (усреднение: 1) 1 мс + время для выбора чувствительности
Стандарт. (усреднение: 16) 8.5 мс + время для выбора чувствительности
Высокое разрешение (усреднение: 64) 32.5 мс + время для выбора чувствительности
Время для выбора чувствительности 4 мс макс.
Светодиодный индикатор Индикатор расстояния Индикатор в виде столбчатой диаграммы
Выходной индикатор Вкл. состояние: Оранжевый
Сетепень защиты IP67
Рабочая температура/влажность От -10 до 45 от 35 до 85% отн. вл. (без конденсации)
Температура/влажность хранения От -20 до 60 от 35 до 85% отн. вл. (без конденсации)
Освещенность окр. среды Лампа накаливания = макс. 3000 лк (лампа накаливания)
Виброустойчивость От 10 до 55 Гц / 1,5 мм для XYZ 2 часа
Ударопрочность 50G (500 м/с2) XYZ 3 раза
Материал Корпус: ПБТ, Переднее окно: ПММА
Вес Кабель Прибл. 65 г без кабеля
Разъем Прибл. 70 г

Модель Кабель 2 дискретных выхода + аналоговый 4-20 мА CD33-120NA/PA CD33-250NA/PA
2 дискретных выхода + аналоговый 0-10 В CD33-120NV/PV CD33-250NV/PV
2 дискретных выхода CD33-120N/P CD33-250N/P
1 дискретный выход +RS422 I/F CD33-120N-422/P-422 CD33-250N-422/P-422
Разъем 2 дискретных выхода + аналоговый 4-20 мА CD33-120CNA/CPA CD33-250CNA/CPA
2 дискретных выхода + аналоговый 0-10 В CD33-120CNV/CPV CD33-250CNV/CPV
2 дискретных выхода CD33-120CN/CP CD33-250CN/CP
1 дискретный выход +RS422 I/F CD33-120CN-422/CP-422 CD33-250CN-422/CP-422
Дискретный выход N: открытый коллектор NPN, P: открытый коллектор PNP
Диапазон измерений (полный масштаб) 120±60 мм (120 мм) 250±150 мм (300 мм)
Источник излучения Красный полупроводниковый лазер, 650 нм, макс. 1 мВт, класс FDA II
Размер пятна (*1) Близкое расстояние 1,2 X 1,8 мм 1,5 X 2,5 мм
Среднее расстояние 1,0 X 1,5 мм 1,75 X 3,5 мм
Большое расстояние 0,5 X 0,8 мм 2,0 X 4,5 мм
Линейность (*2) ±0,1% F.S. ±0,3% F.S.
Разрешение (*3) Быстр. 45 мкм 100 мкм
Другое 30 мкм 75 мкм
Температурный дрейф ±0,08% F.S.
Время отклика Быстр. (усреднение: 1) 1 мс + время для выбора чувствительности 1.5 мс + время для выбора чувствительности
Стандарт. (усреднение: 16) 8.5 мс + время для выбора чувствительности 13 мс + время для выбора чувствительности
Высокое разрешение (усреднение: 64) 32.5 мс + время для выбора чувствительности 49 мс + время для выбора чувствительности
Время для выбора чувствительности 4 мс макс. 6 мс макс.
Светодиодный индикатор Индикатор расстояния Индикатор в виде столбчатой диаграммы
Выходной индикатор Вкл. состояние: Оранжевый
Степень защиты IP67
Рабочая температура/влажность От -10 до 45 от 35 до 85% отн. вл. (без конденсации)
Температура/влажность хранения От -20 до 60 от 35 до 85% отн. вл. (без конденсации)
Освещенность окр. среды Лампа накаливания = макс. 3000 лк (лампа накаливания)
Виброустойчивость От 10 до 55 Гц / 1,5 мм для XYZ 2 часа
Ударопрочность 50G (500 м/с2) XYZ 3 раза
Материал Корпус: ПБТ, Переднее окно: ПММА
Вес Кабель Прибл. 65 г без кабеля
Разъем Прибл. 70 г

*1 Типичное значение. Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна.
На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.
*2 кол-во раз усреднения: 64 (высокое разрешение) , Объект: Белая керамика
*3 Середина диапазона измерений. Объект: Белая керамика

Технические характеристики для каждого диапазона измерений (зеркальный тип)

Модель Кабель
1 дискретный выход +RS422 I/F
CD33-L30N-422/P-422 CD33-L50N-422/P-422 CD33-L85N-422/P-422
Разъем
1 дискретный выход +RS422 I/F
CD33-L30CN-422/CP-422 CD33-L50CN-422/CP-422 CD33-L85CN-422/CP-422
Близкий фокус N: открытый коллектор NPN, P: открытый коллектор PNP
Диапазон измерений (полный масштаб) 26.3±2 мм (4 мм) 47.3±5 мм (10 мм) 82.9±10 мм (20 мм)
Источник излучения Красный полупроводниковый лазер, 650 нм, макс. 1 мВт, класс FDA II
Размер пятна (*1) Близкое расстояние 0,15 X 0,15 мм 0,6 X 1,2 мм 0,9 X 1,5 мм
Среднее расстояние 0,1 X 0,1 мм 0,5 X 1,0 мм 0,75 X 1,25 мм
Большое расстояние 0,15 X 0,15 мм 0,4 X 0,9 мм 0,6 X 1,0 мм
Линейность (*2) ±0,2% F.S.
Разрешение (*3) 1 мкм 2.5 мкм 5 мкм
Температурный дрейф ±0,08% F.S.
Время отклика Быстр. (усреднение: 1) 1 мс + время для выбора чувствительности
Стандарт. (усреднение: 16) 8.5 мс + время для выбора чувствительности
Высокое разрешение (усреднение: 64) 32.5 мс + время для выбора чувствительности
Время для выбора чувствительности 4 мс макс.
Светодиодный индикатор Индикатор расстояния Индикатор в виде столбчатой диаграммы
Выходной индикатор Вкл. состояние: Оранжевый
Степень защиты IP67
Рабочая температура/влажность От -10 до 45 от 35 до 85% отн. вл. (без конденсации)
Температура/влажность хранения От -20 до 60 от 35 до 85% отн. вл. (без конденсации)
Освещенность окр. среды Лампа накаливания = макс. 3000 лк (лампа накаливания)
Виброустойчивость От 10 до 55 Гц / 1,5 мм для XYZ 2 часа
Ударопрочность 50G (500 м/с2) XYZ 3 раза
Материал Корпус: ПБТ, Переднее окно: ПММА
Вес Кабель Прибл. 65 г без кабеля
Разъем Прибл. 70 г

*1 Типичное значение. Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна.
На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.
*2 кол-во раз усреднения: 64 (высокое разрешение) , Объект: Белая керамика
*3 Середина диапазона измерений. Объект: Белая керамика

Технические характеристики для выхода каждого типа

Тип 2 дискретных выхода + аналоговый 4-20 мА + аналоговый 0-10 В 1 дискретный выход +RS422 I/F
Напряжение питания 12-24 В- (-5%, +10%) 18-24 В- (-5%, +10%) 12-24 В- (-5%, +10%)
Потребляемый ток (24 В-) макс. 55мА макс. 85 мА включая аналоговый выход макс. 55мА
Выход Дискретный выход 1 Открытый коллектор NPN/PNP 100 мА макс./30 В- (остаточное напряжение макс. 1,8 В)
Дискретный выход 2 Открытый коллектор NPN/PNP 100 мА макс./30 В- (остаточное напряжение макс. 1,8 В)
Аналоговый выход   4-20 мА 0-10 В
Интерфейс   RS422
Кабель Диам.: 5 мм 5 жил 2 м AWG24 (ПВХ) Диам.: 5 мм 6 жил 2 м AWG24 (ПВХ) Диам.: 5 мм 8 жил 2 м AWG24 (ПВХ)
Разъем M12 8 выводов
