Фотоэлектрические датчики

Серия V2

  • Датчики серии BGS с корпусом для работы в жестких условиях.
  • Расстояние детектирования до 100 см (BGS-2V100).
  • Большие линзы обеспечивают точность детектирования.
  • Степень защиты IP67, QD.

Серия V2

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

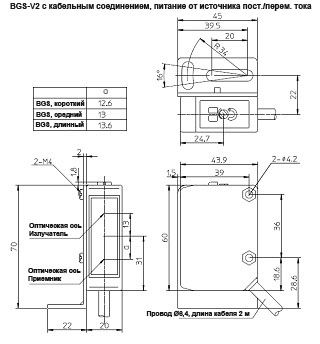

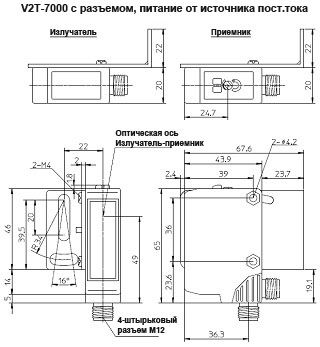

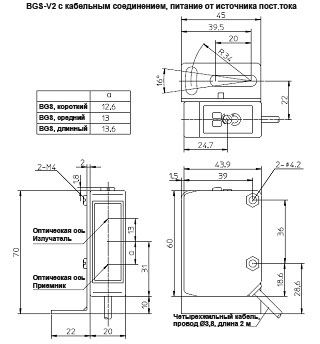

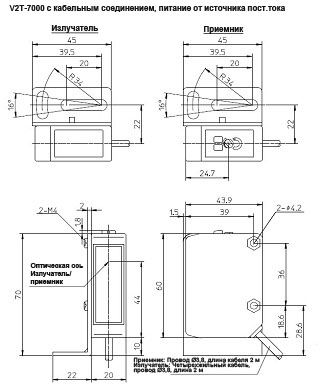

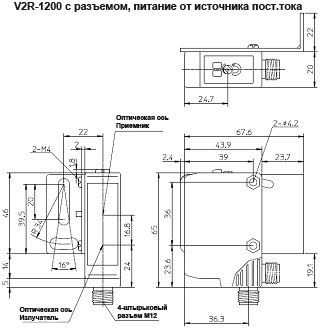

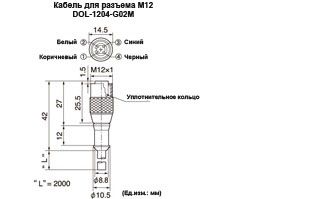

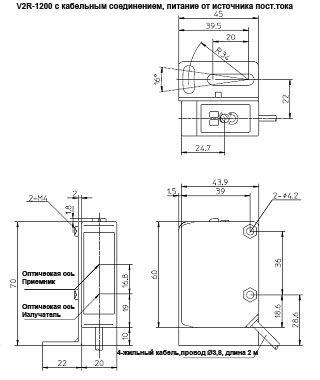

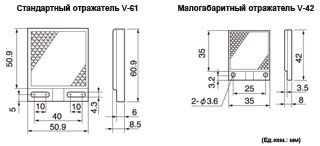

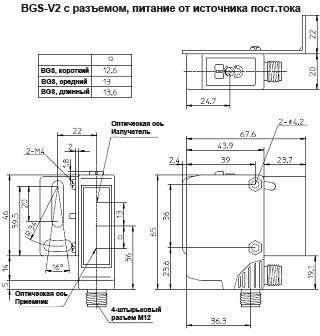

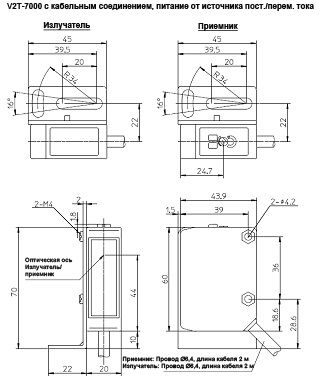

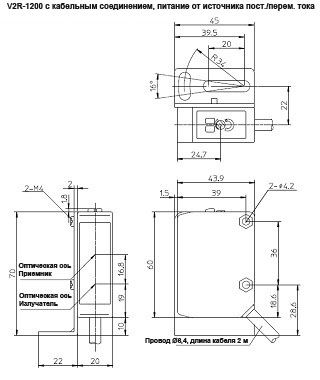

Размеры

Характеристики

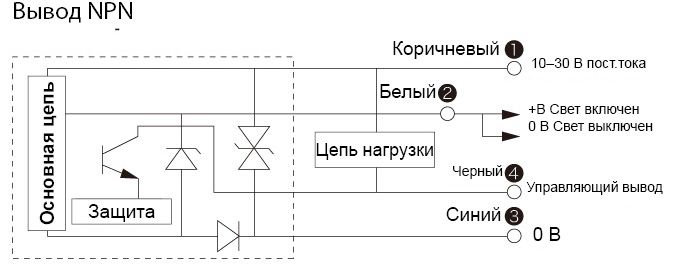

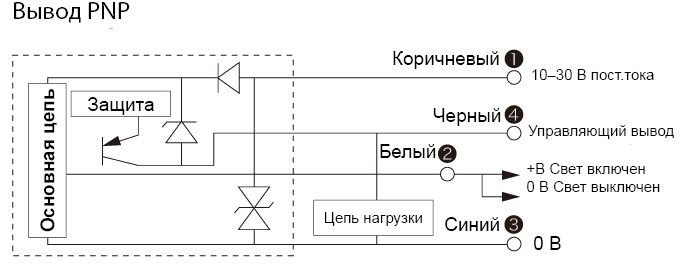

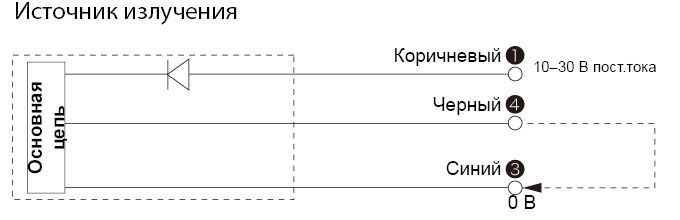

Схемы

Файлы

Датчик идеален для использования в тяжелых условиях.

  • Большая проецирующая и приемная линза обеспечивает мощный луч

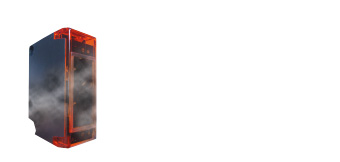

Большая проецирующая и приемная линза обеспечивает мощный луч. Датчик идеален для использования в жестких условиях.

Мертвая зона всего 1 см (отражательный тип)

Мертвая зона всего 1 см

  • Разъем можно поворачивать при монтаже(тип с питанием постоянного тока)
  • Разъем вращается на 90 градусов для обеспечения гибкости при монтаже.
  • Степень защиты IP67 также для разъема.

Разъем можно поворачивать при монтаже.

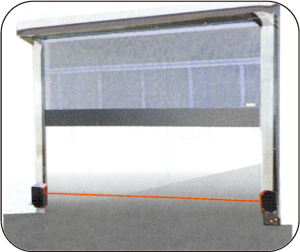

Контроль ворот (V2T-7000)

Контроль ворот (V2T-7000)

С помощью датчиков типа V2T-7000 можно детектировать объекты на расстоянии до 70 м.
Стабильное детектирование объектов под воротами даже в запыленной среде за счет наличия большой линзы, даже при ее загрязнении.

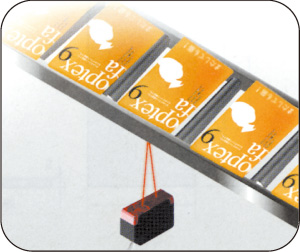

Журналы на роликовом конвейере (BGS-2V50)

Журналы на роликовом конвейере (BGS-2V50)

Датчик типа BGS может детектировать объекты на любом фоне за счет функции подавления фона.

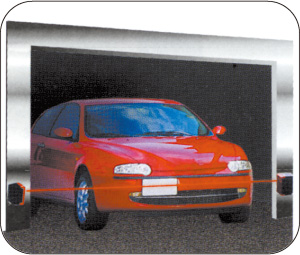

Контроль парковки(V2T-7000)

Контроль ворот (V2T-7000)

С помощью датчиков типа V2T-7000 можно детектировать объекты на расстоянии до 70 м.
Стабильное детектирование автомобилей даже в запыленной среде за счет наличия большой линзы, даже при ее загрязнении.

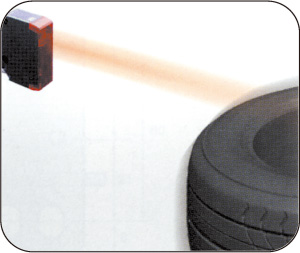

Подсчет покрышек (V2R-1200)

Подсчет покрышек (V2R-1200)

С помощью отражательных датчиков типа V2R-1200 можно детектировать объекты на расстоянии до 12 м.
Стабильное детектирование покрышек даже в запыленной среде за счет наличия большой линзы, даже при ее загрязнении.




МодельТип с релейным выходом
ОднопроходнойОтражение от рефлекотраBGS
КабельV2T-7000V2R-1200BGS-2V100BGS-2V50BGS-2V30
Разъем-----
Расстояние детектирования70 м0,01 - 12 м25 - 100 см15 - 50 см10 - 30 см
Напряжение питания24 - 240 В~ или 24 - 240 В- +/- 10%
ИндикаторВыходной индикатор (оранжевый светодиод) / индикатор стабильности (зеленый светодиод)
Потребляемая мощность3 ВА макс. (класс А)
Регулировка чувствительности2-однооборотный потенциометр
Время отклика15 мс макс.
Управляющий выходРелейный выход 1С, 250 В~, 0,3 А/30 В- 2 А
Гистерезиснет20% макс.5% макс.
Режим работыСВЕТЛО
Источник излученияКрасный светодиод
Устойчивость к шумуIEC 1000-4-2, уровень 4, IEC 1000-4-3, уровень 3, C4525 1000V JIS
Рабочая температура/влажностьОт -25 до +55 ℃, от 35 до 85% отн. вл.
Освещенность в окр. средеСолнечный свет:10000 лк макс. Лампа накаливания: 3000 лк макс.
Ударопрочность50G (500 м/С2), оси X-Y-Z, 3 раза
Степень защитыIP67
Материал корпусаКорпус: Усиленное стекловолокно ABS. Передняя линза: ПХ (ПММА для отражательного типа)

Модель Тип с транзисторным выходом
Однопроходной Отражение от рефлектора BGS
Кабель NPN V2T-7000DN V2R-1200DN BGS-2V100N BGS-2V50N BGS-2V30N
PNP V2T-7000DP V2R-1200DP BGS-2V100P BGS-2V50P BGS-2V30P
Разъем NPN V2T-7000CDN V2R-1200CDN BGS-2V100CN BGS-2V50CN BGS-2V30CN
PNP V2T-7000CDP V2R-1200CDP BGS-2V100CP BGS-2V50CP BGS-2V30CP
Расстояние детектирования 70 м 0,01 - 12 м 25 - 100 см 15 - 50 см 10 - 30 см
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Индикатор Выходной индикатор (оранжевый светодиод) / индикатор стабильности (зеленый светодиод)
Потребляемая мощность 35мА макс.
Регулировка чувствительности 2-однооборотный потенциометр
Время отклика 0.5 мс 3 мс 2 мс
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Гистерезис нет 15% макс. 5% макс.
Режим работы СВЕТЛО / ТЕМНО выбирается
Источник излучения Красный светодиод
Устойчивость к шуму IEC 1000-4-2, уровень 4, IEC 1000-4-3, уровень 3, C4525 1000V JIS
Рабочая температура/влажность От -25 до +55 ℃, от 35 до 85% отн. вл.
Освещенность в окр. среде Солнечный свет:10000 лк макс. Лампа накаливания: 3000 лк макс.
Ударопрочность 50G (500 м/С2), оси X-Y-Z, 3 раза
Степень защиты IP67
Материал корпуса Корпус: Усиленное стекловолокно ABS. Передняя линза: ПХ (ПММА для отражательного типа)
