Фотоэлектрические датчики

Серия DM-18T

  • Датчики серии DM-18T с трехцветным светодиодом и автоматическим выбором цвета
  • Цифровой дисплей для удобства настройки

Серия DM-18T

<< В раздел «Фотоэлектрические датчики»

Описание

Применения

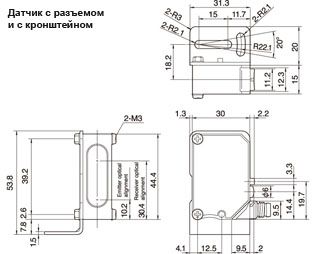

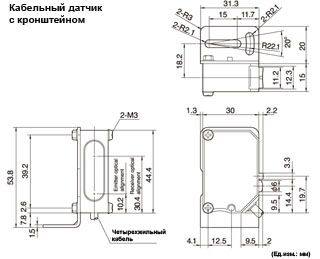

Размеры

Характеристики

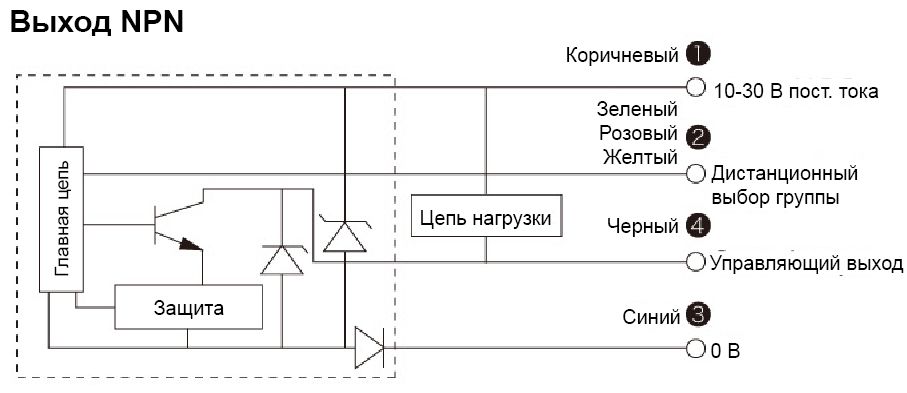

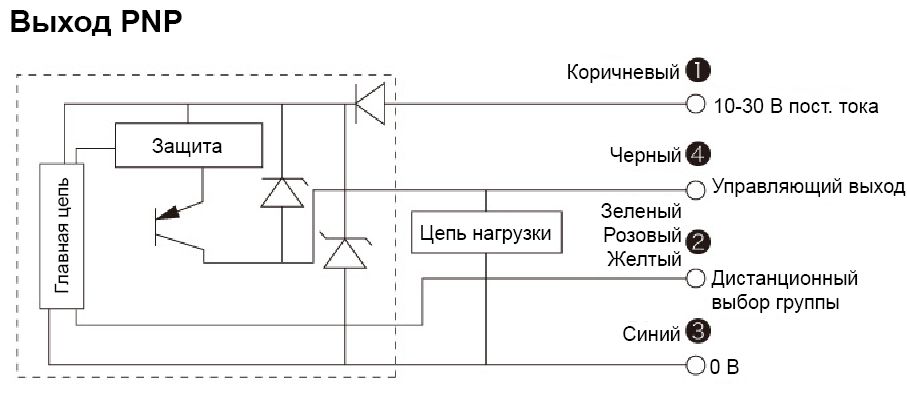

Схемы

Файлы

Автоматический выбор источника излучения RGB

Режим детектирования меток
  • Датчик DM-18T имеет красный, зеленый и синий встроенные светодиоды, микрокомпьютер выбирает нужный в соответствии с цветом объекта.
  • Нет необходимости выполнения этого этапа при первоначальной настройке датчика.
  • Датчик контролирует контраст между фоном и объектом, может детектировать различные цвета.

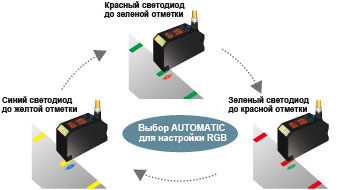

Автоматический выбора цвета RGB

Автоматический выбор источника излучения RGB - режим детектирования отметок

Цветовой режим

  • Для выбора определенного цвета используется трехцветный (RGB) светодиодный элемент.
  • Датчик рассчитывает цветовое соотношение трех цветов.
  • Точность детектирования цвета гарантируется даже при движении объектов по конвейеру.
  • Один датчик может работать в двух режимах: детектирование отметок (режим отметок) или детектирование цвета (цветовой режим)

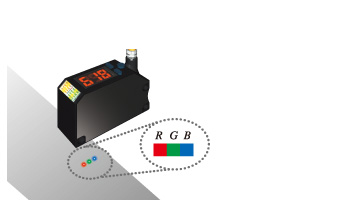

Цветовой режим

Хранение до 8 наборов параметров датчика отметок/цвета

  • Датчик DM-18T может хранить 8 полных наборов параметров (банков) для быстрого переключения между продукцией.
  • Нужный банк можно выбрать дистанционно с помощью трех дистанционных входов.

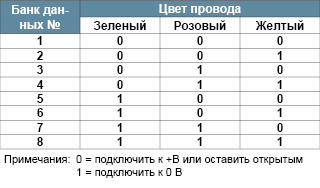

Хранение до 8 наборов параметров датчика отметок/цвета

Кнопка точной настройки

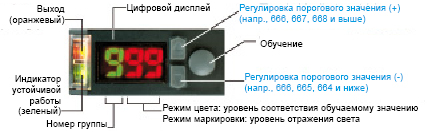

Кнопка точной настройки

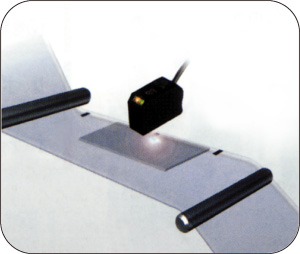

Регистрация отметок на прозрачной пленке

Регистрация отметок на прозрачной пленке

Стабильное детектирование отметок на прозрачной пленке за счет функции регистрации с помощью трех цветов R/G/B.

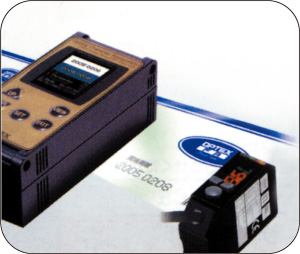

Синхронизация датчика с датчиком изображения CVS

Синхронизация датчика с датчиком изображения CVS

Датчики серии DM-18T используются для активации датчиков изображения, например, серии CVS. Эта комбинация подходит для упаковочных приложений.

Цветная отметка на ламинатной трубе

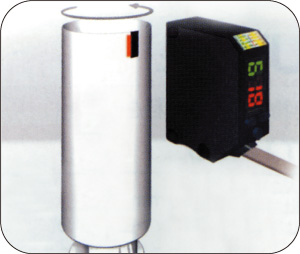

Цветная отметка на ламинатной трубе

Датчики серии DM-18T используются для детектирования отметок на ламинатных трубах для позиционирования объектов.

Отметка на многоцветной печати

Отметка на многоцветной печати

Датчик серии DM-18T могут детектировать отметки на упаковке с многоцветной печатью.

Модель Датчик контрастной метки/цвета
Кабель DM-18TN (или 18TP)
Разъем M8 DM-18TCN (или 18TCP)
Рабочий диапазон 18 +/- 2 мм
Размер пятна 1 X 6 мм/18 мм
Регулировка диапазона Настройка
Напряжение питания От 10 до 30 В-, включая 10% пульсации (p-p)
Потребление электроэнергии 35 мА (12 В), 25 мА (24 В)
Время отклика
Режим контрастной метки: H1/250 с, H2/500 с, L/1200 с
Цветовой режим: H1/800 с, H2/1600 с, L/4000 с
Таймер Задержка включения/выключения/одного считывания (шаг 10 мс: 0-990 мс, шаг 1 с для диапазона 1-10 с)
Источник излучения RGB светодиод
Светодиодный индикатор Выходной индикатор (оранжевый), стабильная работа (зеленый)
Цифровой индикатор 7 сегментов, 3 разряда, красный и зеленый светодиоды
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура/влажность От −25 до 55 ℃, от 35 до -95% отн. вл.
Сопротивление изоляции 20 МОм или более (при 500 В-)
Степень защиты IP67
Устойчивость к шуму IEC, CE
Ударопрочность 50G (500 м/С2), XYZ 3 направления
Освещенность в окр. среде Солнечный свет:10000 лк, лампа накаливания: 3000 лк макс.
Материал Антибактериальный ABS (корпус ), ПММА (линза)
Вес Прибл. 5 г (без кабеля)
Руководство по эксплуатации серии DM-18TСкачать (123,53 Кб)
Каталог серии DM-18TСкачать (10,51 Мб)
Технические данные: DM-18TСкачать (10,32 Кб)
Технические данные: DM-18TСкачать (6,88 Кб)
Технические данные: DM-18TСкачать (6,94 Кб)
Технические данные: DM-18TСкачать (6,89 Кб)
Технические данные: DM-18TСкачать (24,22 Кб)
Технические данные: DM-18TСкачать (54,36 Кб)
Технические данные: DM-18TСкачать (54,09 Кб)
