Оптоволоконные датчики

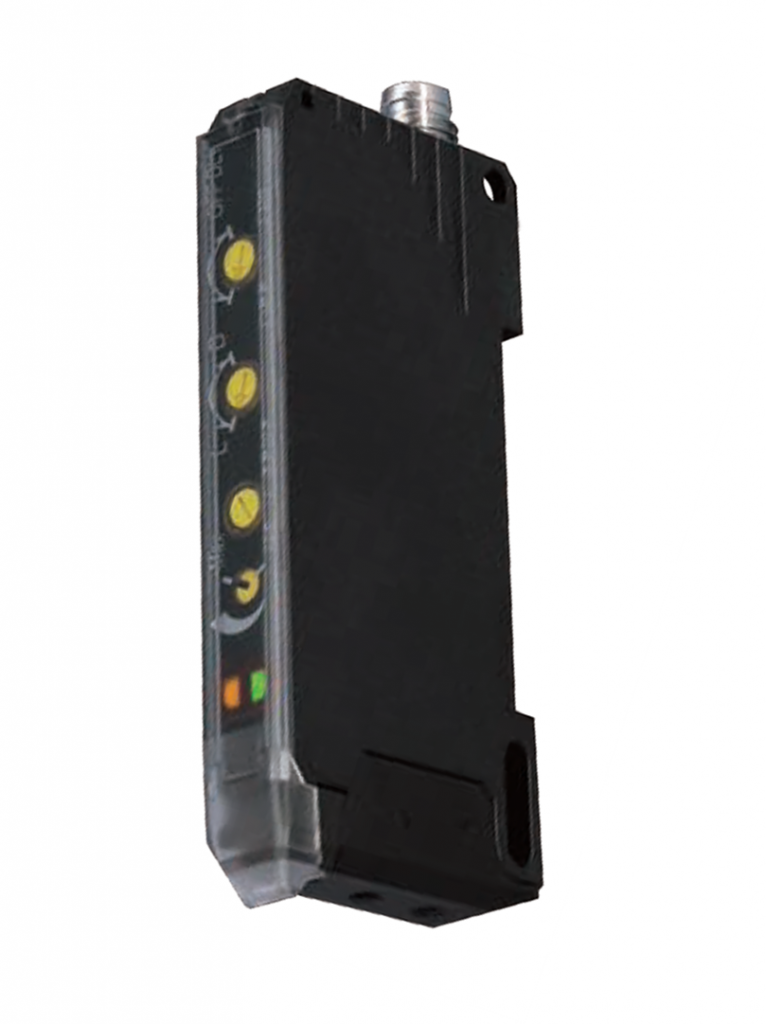

Серия V2RF

Простая и экономичная модель

  • Потенциометр
  • Степень защиты: IP66
  • Монтажные отверстия для винтов M3

Серия V2RF

<< В раздел «Оптоволоконные датчики»

Описание

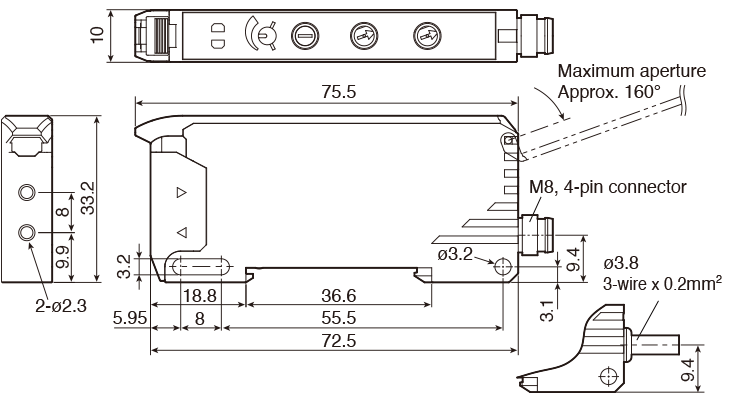

Размеры

Характеристики

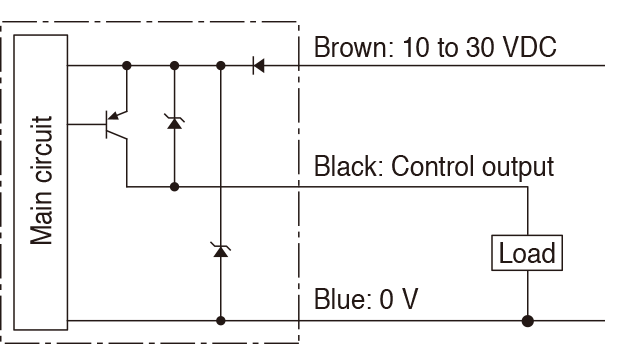

Схемы

Файлы

Серия V2RF с потенциометром

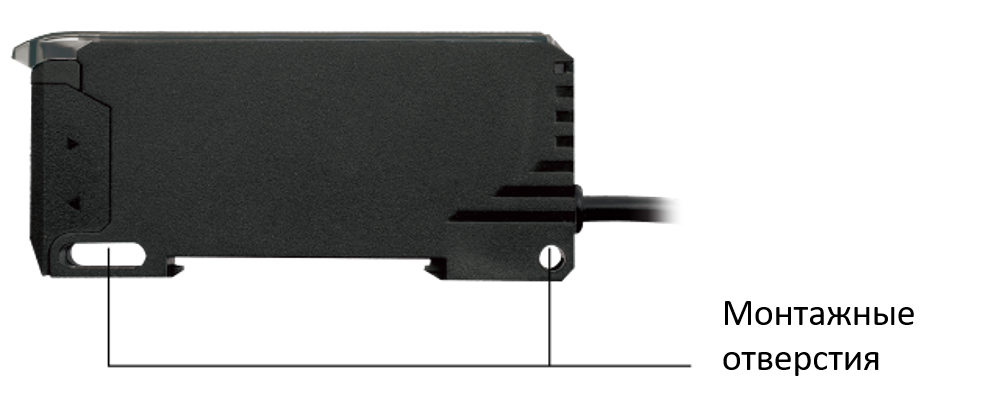

Монтажные отверстия

Отверстия под винты M3 позволяют монтировать усилитель без DIN-рейки или кронштейна.


Степень защиты: IP66

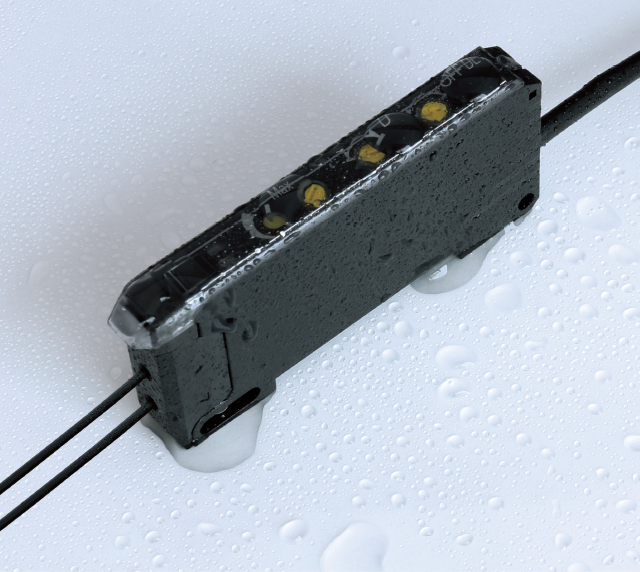

Благодаря защите IP66, нестандартной для оптоволоконных усилителей, датчик можно использовать в составе оборудования, контактирующего с водой.

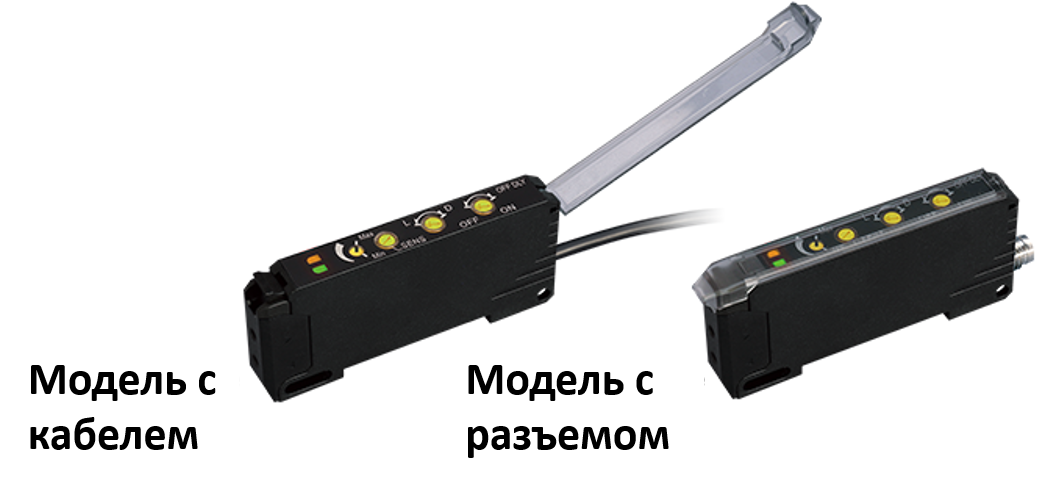

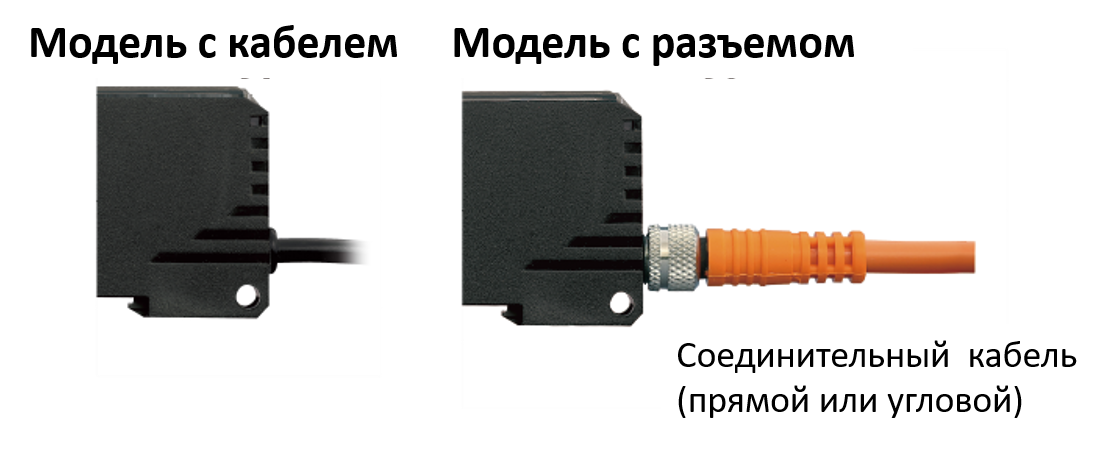

Модели c кабелем или разъемом

Доступны как экономичные модели с кабелем, так и модели с разъемом, не требующие прокладки кабеля при замене датчиков.

Удобная панель управления

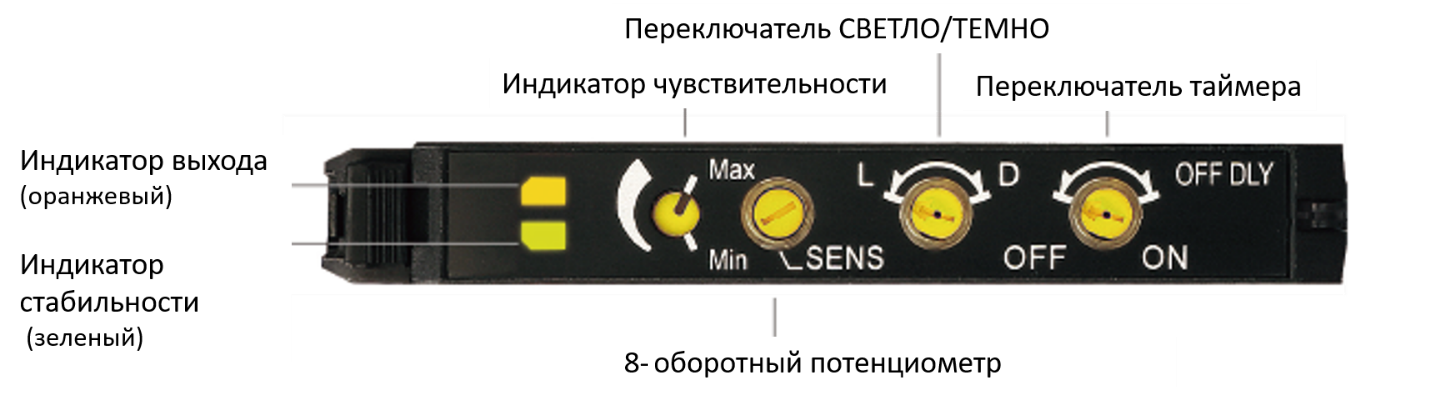

Потенциометр с индикатором

Имеет 8-оборотный потенциометр. Настройка оптимальной чувствительности возможна даже для задач, требующих тонкой регулировки.

Обычно, если потенциометр повернут несколько раз, текущую чувствительность трудно оценить. Серия V2RF оснащена индикатором, который позволяет легко регулировать уровень чувствительности.



Таймер с задержкой отключения

Датчик оснащен таймером задержки выключения, установленным на 40 мс. Расширяя ширину импульса до 40 мс или более, ввод данных возможен даже для устройств, которые не могут принимать короткие ВКЛ/ВЫКЛ сигналы.

Обнаружение на больших расстояниях

Обнаружение в большом рабочем диапазоне у серии V2RF достигается при том же времени отклика 25 мкс, что и у обычных моделей.


Сравнение зон чувствительности



Модель с оптоволоконным блоком

Зона чувствительности обычных моделей

Зона чувствительности V2RF

Сравнение с

обычными моделями

Диффузно-отражающий тип

NF-DS06
(M3, стандарт)

45 мм

60 мм

До 30%

NF-DB07
(M3, коаксиальный)

55 мм

90 мм

До 60%

NF-DH07
(M4, до 200℃)

200 мм

300 мм

До 50%

Тип со сквозным лучом

NF-TB02
(M3, стандарт)

450 мм

610 мм

До 35%

NF-TK05
(φ3, гибкий)

360 мм

540 мм

До 50%

NF-TH12
(M4, до 200℃)

220 мм

410 мм

До 85%

Модельный ряд

Модель

Профиль

Вход /Выход

Время отклика

Модель

(в скобках указан тип коннектора)

NPN

PNP

Потенциометр


Управляющий выход

250 мкс

V2RF-N
(V2RF-CN)

V2RF-P
(V2RF-CP)

* Для моделей с разъемом заказывайте дополнительный соединительный кабель серии JCN.

Спецификация

Модель с потенциометром



Модель с потенциометром

NPN

PNP

С кабелем

V2RF-N

V2RF-P

С разъемом

V2RF-CN

V2RF-CP

Источник света

Красный светодиод

Время отклика

250 мкс

Регулировка чувствительности

8-оборотный потенциометр с индикатором

Индикаторы

Индикатор выхода: оранжевый, индикатор стабильности: зеленый

Управляющий выход*

NPN / PNP(зависит от модели, открытый коллектор, 30 В / 100 мА, Остаточное напряжение 1,8 В макс.

Функция таймера

ВЫКЛ / ВКЛ задержка фиксируется на 40 мс, выбирается переключателем

Режим вывода

СВЕТЛО /ТЕМНО на выбор

Cхема защиты

Защита от переполюсовки, максимальная токовая защита 30 В

Тип соединения

Тип кабеля: 3-проводный 2-метровый кабель, Тип разъема: M8, 4-пин

Номинал

Напряжение питания *

10-30 В пост. тока (включая пульсацию 10%)

Потребляемый ток

30 мА макс.

Директивы

EMC

EMC Директива (2014/30/EU)

Environment

RoHS Директива (2011/65/EU), China RoHS (MIIT Order No.32)

Стандарты

EN 60947-5-2

Стандарты компании

Сопротивление шума: уровень Feilen 3 очищен

Экологическое

сопротивление

Окружающая темп. / Влажность

-25 до +55°C / 35 до 85% (без замерзания или конденсации)

Температура хранения / влажность

-40 до +70°C / 35 до 95% (без замерзания или конденсации)

Окружающая освещенность

Солнечный свет: 10 000 лк или менее, лампа накаливания: 3000 лк или менее

Виброустойчивость

От 10 до 55 Гц; Двойная амплитуда 1,5 мм; 2 часа в каждом из направлений X, Y и Z

Ударопрочность

50 G (500 м / с2), 3 раза в каждом из направлений X, Y и Z

Степень защиты

IP66

Материал

Корпус, крышка: ПК

Вес

Модель с кабелем: прибл. 63 г, модель с разъемом: прибл. 19 г

В комплекте

Инструкция по эксплуатации

* Зависит от количества расположенных вблизи усилителей.

  • от 1 до 2 усиоителей: от -25 до -55 ℃, напряжение питания: 30 В, выходной ток: 100 мА

  • от 3 до 10 усилителей: от -25 до -55 ℃, напряжение питания: 24 В, выходной ток: 100 мА

  • от 11 до 16 усилителей: от -25 до -55 ℃, напряжение питания: 24 В, выходной ток: 20 мА

Аксессуары

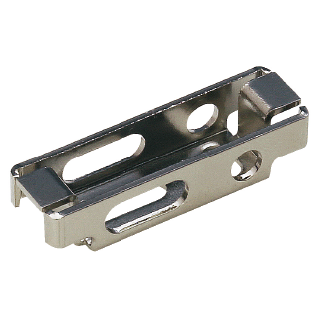

Монтажный кронштейн  BEF-WLL180


Соединительный кабель

JCN-S

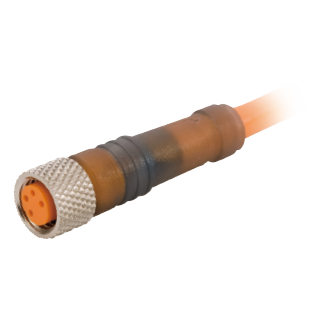

M8 Прямой тип

JCN-S : 2 м
JCN-5S : 5 м
JCN-10S : 10 м

JCN-L

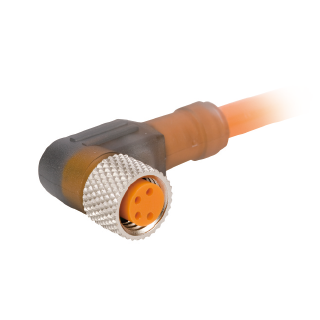

M8 угловой тип

JCN-L : 2 м

JCN-5L : 5 м
JCN-10L : 10 м


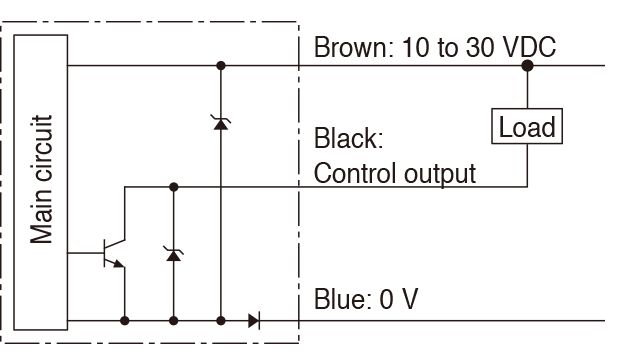

NPN


PNP

Каталог серии Optex V2RFСкачать (6,27 Мб)
Руководство по эксплуатации серии Optex V2RFСкачать (4,75 Мб)
