Видеодатчики

Серия MVS

  • Контроллер MVS обеспечивает функцию чтения штрих-кодов через интерфейс RS232c.
  • Контроллер MVS позволяет изменять и обеспечивает входной сигнал в соответствии со встроенной таблицей кодов.
  • Можно сверять коды со считывателя и коды, распознанные камерой MVS-OCR.

Серия MVS

<< В раздел «Видеодатчики»

Описание

Применения

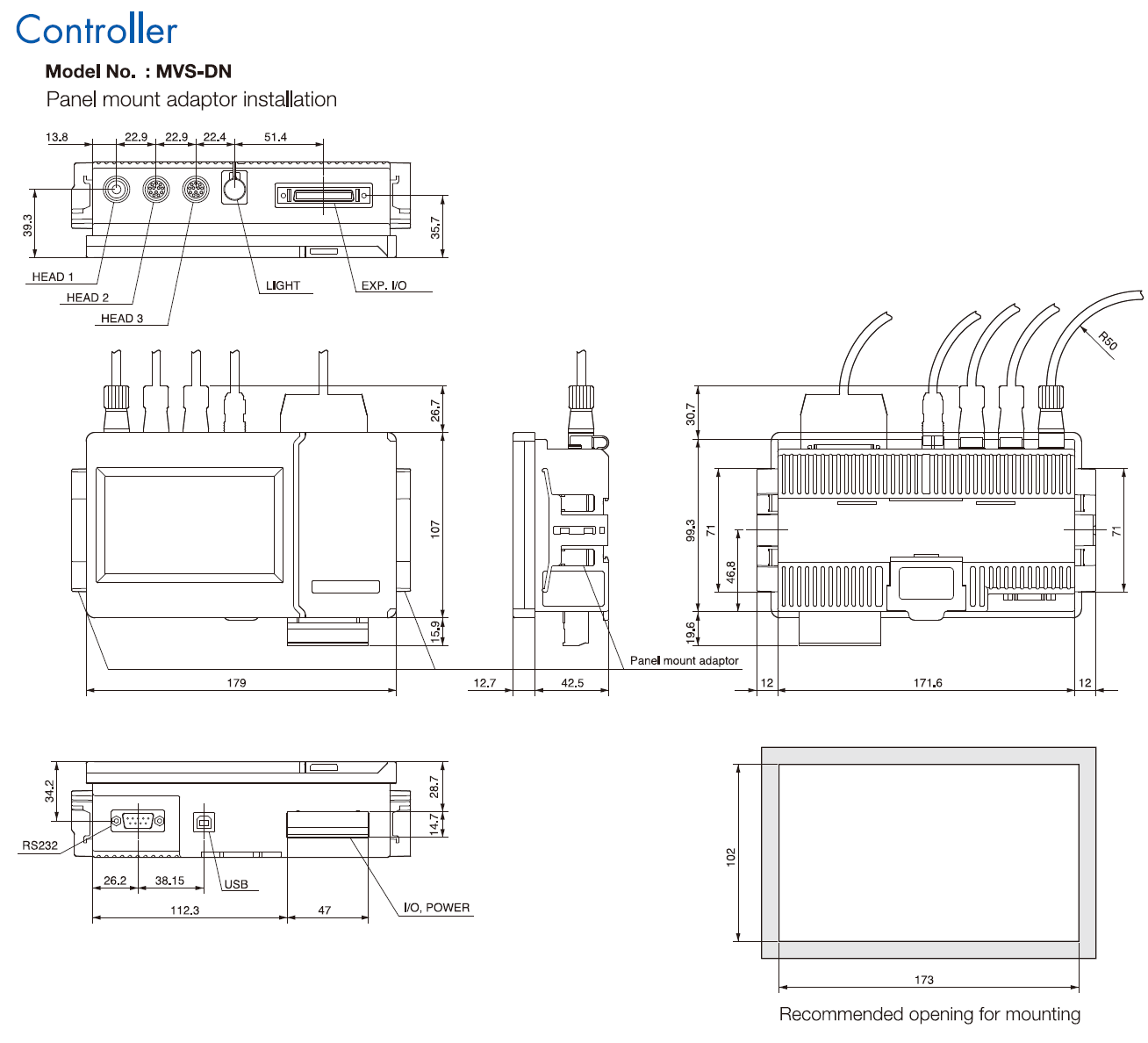

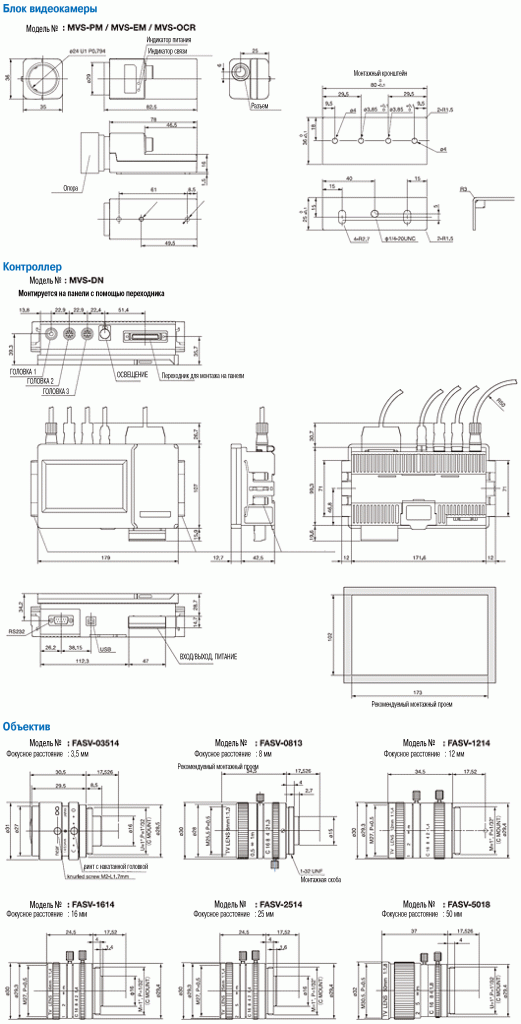

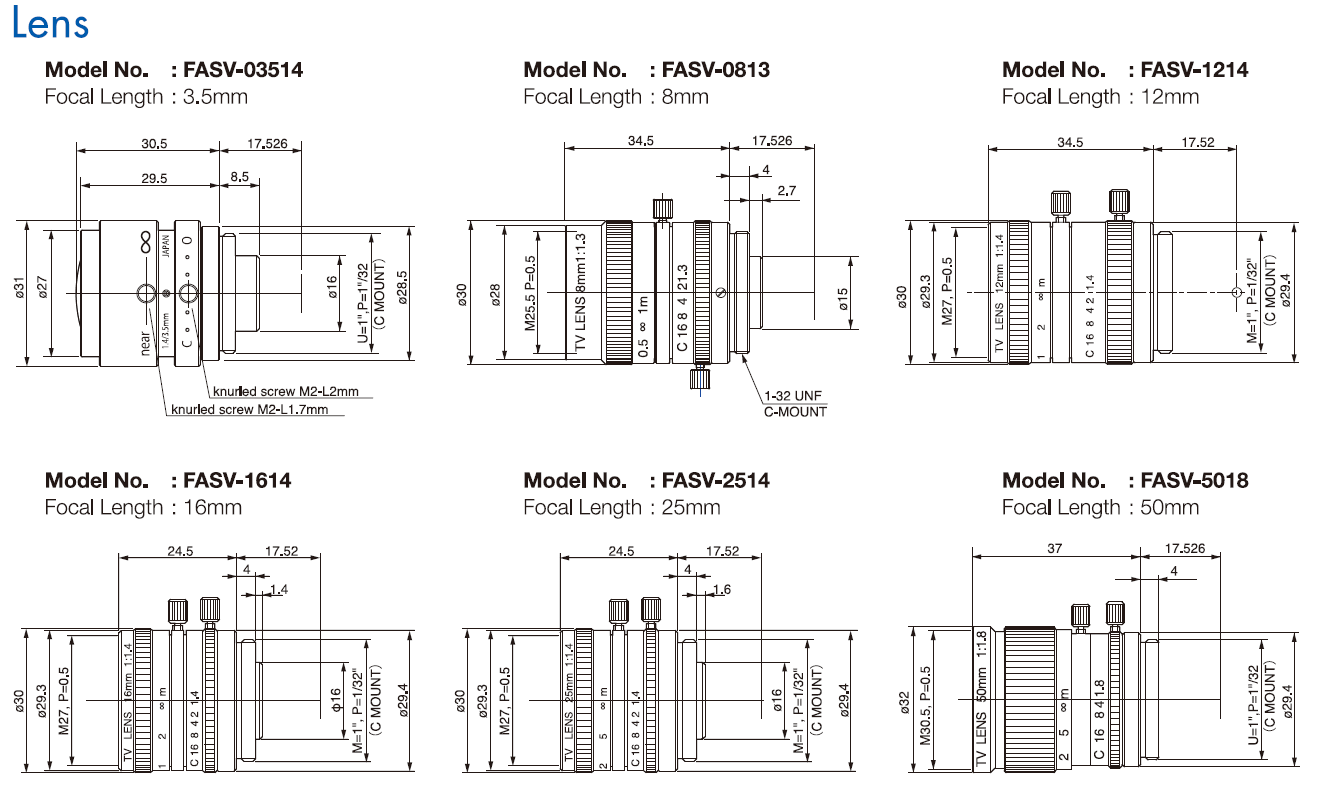

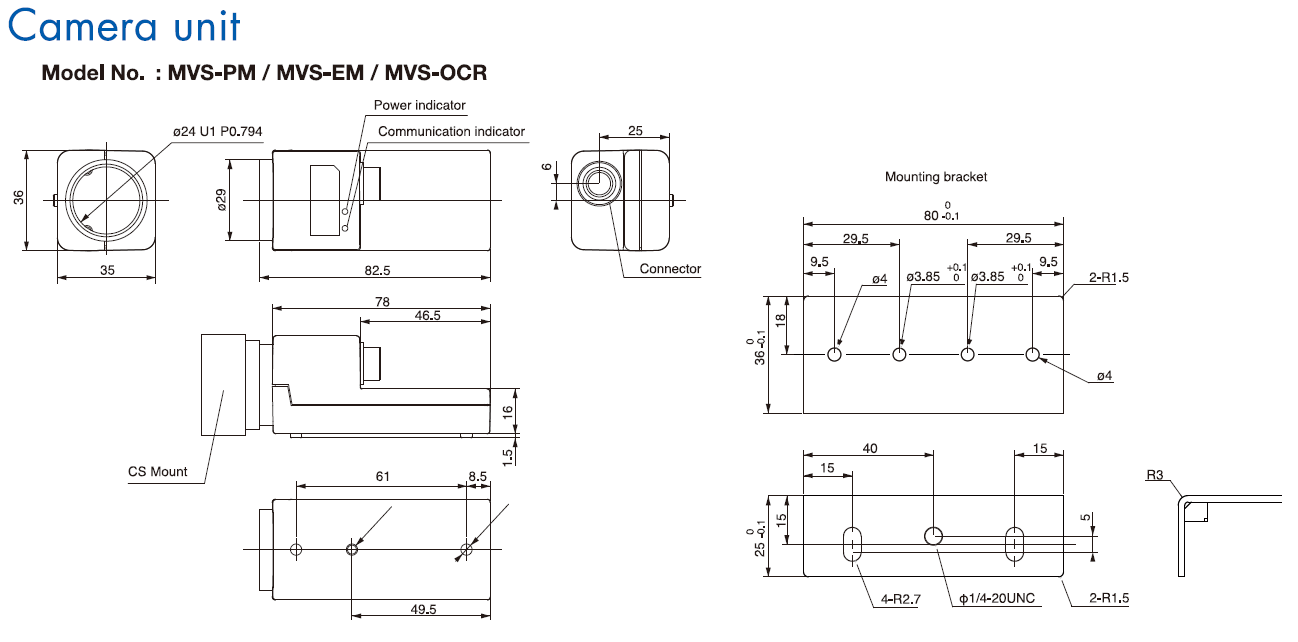

Размеры

Характеристики

Файлы

Высокая производительность, простота установки и низкая стоимость.

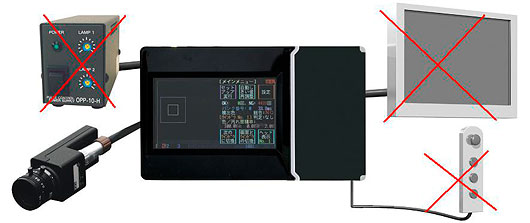

  • Контроллер имеет встроенный сенсорный экран, полноцветный дисплей и 10-кнопочную панель. Источник питания для контролирования внешнего освещения (12 В-, 24 Вт) также встроен в контроллер. Просто подключите камеры и освещение к контроллеру.
  • Нет необходимости наличия консолей, внешнего монитора или отдельного источника питания для освещения.
Переключение банков по считывателю штрих-кодов

Проверка печати и штрих-кодов или 2D-штрих-кодов

Проверка печати и штрих-кодов или 2D-штрих-кодов

16 инспекций проверки для каждой камеры

(камера сопоставления с шаблоном и камера для измерений)

  • Каждая камера имеет максимум 16 инспекций для проверки в одном банке памяти. Каждое окно можно настроить для проверки различных параметров в зависимости от 6 функций проверки.
  • Проверочный выходной сигнал для каждого окна может выводиться через разъем с 50 выводами.

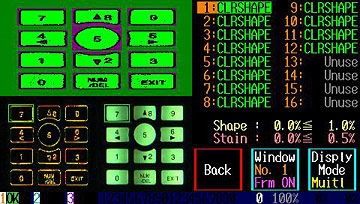

16 окон проверки для каждой камеры (камера сопоставления с шаблоном и камера для измерений)

До 4 окон проверки для камеры оптического распознавания символов

  • Параметры каждого окна проверки можно задать отдельно.
  • До 2 форм даты и времени для одного окна и до 4 форм строк (макс. 4 формы).

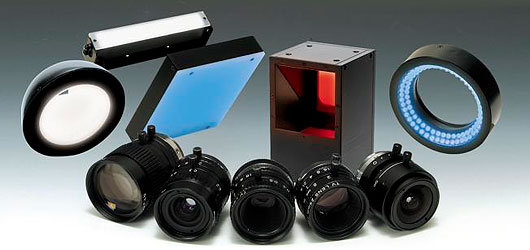

Поддержка от светодиодного освещения для настройки

Банки для одной камеры

  • Можно дистанционно выбрать банк для использования с помощью контроллера, ПЛК или интерфейса RS-232C.
  • Параметры настройки каждого банка хранятся в памяти и могут быть вызваны при повторном включении прибора.

Банки для одной камеры

Детектирование формы и цвета объекта по цветовому шаблону камеры

Цветовой шаблон камеры

Функция детектирования формы и цвета объекта по цветовому шаблону камеры

Позиционирование платы при измерении с помощью камеры

Измерение единиц камеры

Функция позиционирования платы при измерении с помощью камеры

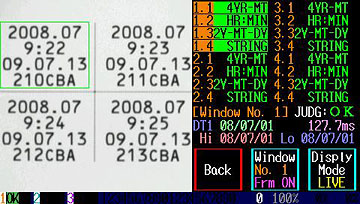

Проверка качества печати камерой оптического распознавания символов

Обработка материалов

Функция проверки качества печати при измерении с помощью камеры оптического распознавания символов

Модель MVS-DN / DP
Напряжение питания
24 В- ±10% (12 В- без внешнего освещения)
Потребляемая мощность
Контроллер: макс. 80 мА / 24 В- с внешним освещением: макс. 1,5 А (потребляемая мощность освещения X 150%)
+ потребляемая мощность всех головок камер
Число камер макс. 3 головки
Выходы
Открытый коллектор NPN/PNP, остаточное напряжение менее 1,0 В. 1 для каждой головки камеры (всего: 6) макс. 100 мА
Вспомогательный выход: Всего 20 макс. 50 мА
Входы Синхронный: 3, вспомогательный: 10
Разъем ввода/вывода
Питание / годный объект / негодный объект / синхронный: Клеммная колодка 12P
Расширение ввода/вывода: IEEE1284 половинный разъем 50P
Выход внешнего освещения 12 В ШИМ-управление (87 кГц, 256 шагов) Выход: 3, всего 24 Вт
Интерфейс связи
USB1.1 (макс. 12 Мбит/с): Стандартный разъем USB
RS232 (макс. 500 кбит/с): D-Sub 9P
Дисплей, устройство управления
TFT ЖК-дитсплей шириной 4,3", сенсорный, переключатели на панели
Индикатор: Питание, светодиоды камер
Точность таймера -45 с. ... +1 мин. 15 с В месяц (стандарт.)
Резервная батарея таймера
Основная: 5 лет с отключенным питанием (стандарт.)
вспомогательный конденсатор: 7,8 лет (станд. с резервным питанием в течение 3 дней)
Рабочая температура/влажность хранения От 0 до 50℃/ от 35 до 85 % отн.вл. (без конденсации)
Температура/влажность хранения От -20 до 70℃/ от 25 до 95 % отн.вл. (без конденсации)
Вибрации, удары Вибрации: 10 ... 55 Гц /1,5 мм, удары: 10G
Сертификация CE (EN55011 класс A, EN61000-4-2~6), RoHS
Материал Поликарбонат
Степень защиты IP20
Вес Прибл. 570 г
Крепление Кронштейн для монтажа на панели

Модель MVS-PM MVS-EM стандартный
Напряжение питания 6В- ±10% (от контроллера)
Потребляемая мощность макс. 100 мА / 24 В- (в контроллер)
Датчик изображения 430000 пикселей, 1/3" CCD датчик цветных изображений
Разрешение 512 X 512 (512 X 256 чересстрочная развёртка обработка)
Размер пикселя В: 6,5 X V: 6,.3 мкм (512 X 512 => 3,33 X 3,23 мм)
Тип линзы Монтаж CS (адаптер C включен в комплект)
Интерфейс связи LVDS (100 Мбит/с) для контроллера (макс. 10 м)
Индикатор Светодиод (питание, статус)
Рабочая температура/влажность хранения От 0 до 50℃/ от 35 до 85 % отн.вл. (без конденсации)
Температура/влажность хранения От -20 до 70℃/ от 25 до 95 % отн.вл. (без конденсации)
Вибрации, удары Вибрации: 10~ 55 Гц /1,5 мм, удары: 15G
Сертификаты соответствия CE (EN55011 класс A, EN61000-4-2~6), RoHS
Материал Алюминий
Степень защиты IP50
Вес Прибл. 90 г
Принадлежности Монтажный адаптер, кронштейн

Модель MVS-PM
Функция обработки изображений - Определение вращения до +/- 180 градусов
- 16 инспекций проверки
- Оценка контура и фона, корреляция по цвету, дифференциальная корреляция, цветовая форма, цветовая зона, пятно
- Варьируемая скорость затвора с непрерывным захватом (до 6 раз)
- Автоматический выбор цвета/черно-белый
- Внешняя настройка (автоматический затвор/пороговое значение/извлечение цвета)

Модель MVS-EM
Функция измерения - Определение вращения до +/- 45 градусов
- 16 инспекций проверки
- Измерение внешнего/внутреннего размера, подсчет числа цветовых границ, измерение положения границ, измерение от границы до границы, измерение шага границ
- Варьируемая скорость затвора с непрерывным захватом (до 5 раз)
- Черно-белый захват изображений
- Внешняя настройка (автоматический затвор/пороговое значение/автоматический выбор функций)

Модель MVS-OCR
Напряжение питания 6В- ±10% (от контроллера)
Потребляемая мощность макс. 100 мА / 24 В- (в контроллер)
Датчик изображения 430000 пикселей, 1/3" CCD датчик цветных изображений
Разрешение 512 X 512 (512 X 256 чересстрочная развёртка обработка)
Размер пикселя В: 6,5 X V: 6,.3 мкм (512 X 512 => 3,33 X 3,23 мм)
Тип линзы Монтаж CS (адаптер C включен в комплект)
Интерфейс связи LVDS (100 Мбит/с) для контроллера (макс. 10 м)
Индикатор Светодиод (питание, статус)
Время отклика Прибл. 45 мс
Рабочая температура/влажность хранения От 0 до 50℃/ от 35 до 85 % отн.вл. (без конденсации)
Температура/влажность хранения От -20 до 70℃/ от 25 до 95 % отн.вл. (без конденсации)
Вибрации, удары Вибрации: 10~ 55 Гц /1,5 мм, удары: 15G
Сертификаты соответствия CE (EN55011 класс A, EN61000-4-2~6), RoHS
Материал Алюминий
Степень защиты IP50
Вес Прибл. 90 г
Принадлежности Монтажный адаптер, кронштейн
Функция обработки изображений - Определение вращения до +/- 180 градусов
- 4 окон проверки
- До 6 строк и до 60 символов в одном окне проверки.
- До 2 дат и 2 времен и 4 строк (всего 4)
- Максимум 250 пользовательских символов в словаре
- Распознавание кода даты/времени: Месяц: 1 символ, дата: 2 символа, часы: 1 символ, минуты: 1 символ.
- Варьируемая скорость затвора с непрерывным захватом (до 6 раз)
- Автоматический выбор цвета/черно-белый
- Внешняя настройка (автоматический затвор/пороговое значение/извлечение цвета)
