Инструменты машинного зрения: Surface FX - Технология выделения признаков

Компания Cognex разработала алгоритм подсветки, который освещает детали с 4 углов. Тени и отражения анализируются для идентификации трехмерных признаков, создавая изображение, на котором выделяются рельефные или вдавленные признаки. Рельефные признаки отображаются белым, а углубленные - черным. Благодаря высококонтрастным изображениям, полученным с помощью технологии SurfaceFX, лучшие в своем классе инструменты машинного зрения Cognex выполняют проверку путем определения местоположения образов, границ, пятен, текста или других признаков.

Определение рельефных или тисненых признаков для обеспечения высокой точности и надежности проверок штампованного текста или кодов.

В технологии выделения признаков Surface FX для создания высококонтрастных изображений используются алгоритмы освещения и программные алгоритмы, повышающие четкость трехмерных изображений на детали.

Эта технология устраняет искажение и помехи от фона поверхности и определяет вдавленные или рельефные признаки и дефекты на деталях, выделяя дефекты поверхности, например, сколы, вмятины, складки, проколы и потертости, а также идентифицируя штампованный текст и коды. Проверка поверхности инструментами машинного зрения In-Sight, например, OCRMax, PatMax Redline, Blob и InspectEdge, начинается после получения четкого изображения.

Технологию SurfaceFX выбирают в большинстве отраслей, включая потребительские товары, автомобильную отрасль и электронику, для:

• выявления дефектов поверхности;
• извлечения трехмерных элементов;
• идентификации деталей;
• отслеживания деталей.

Надежное считывание штампованных кодов на изделиях и упаковке

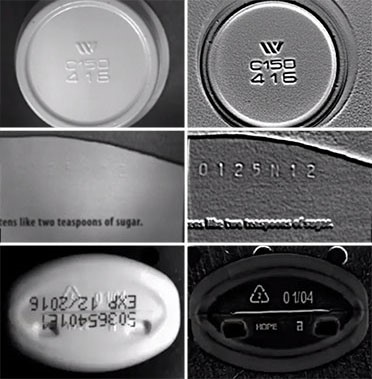

Многие производители используют метод штамповки благодаря его относительно низкой стоимости и надежности маркировки. Тем не менее зачастую обнаружить штампованную информацию достаточно трудно из-за низкого контраста между информацией, нанесенной рельефно или методом тиснения, и упаковочным материалом. Технология SurfaceFX четко выделяет символы или коды, позволяя оптическому считывающему устройству считывать дату, код партии, обозначения или другую информацию.

Surface MAx– когда рекомендуется использование?

• Небольшие поверхностные дефекты
• Сколы, вмятины, морщины, проколы, разрывы
• Дополнительная контрастность гравировка, тиснение, штамповка, травление, рельефы
• Удаление светового шума
• Внешний свет, блики
• Не работает на стекле или любых неотражающих поверхностях

SurfaceMAХ– Как это работает?

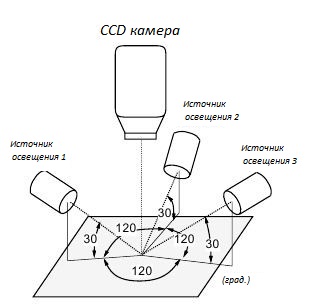

Технология SurfaceMAХ работает по принципу фотометрического стерео, представленного в 1980г. Такая техника для оценки глубины и поверхностных деталей объекта предусматривает анализ одного и того же объекта с разных точек зрения. В создании такого снимка используется камера, контроллер, и, как минимум, три источника освещения, расположенных по кругу, чтобы осветить предмет или поверхность под разными углами. Используя поверхностные отражения /тени от разных угловых световых источников, алгоритм SurfaceMAХ объединяет полученные изображения для определения общей структуры поверхности.
