ЕГАИС: Помарочный учет алкогольной продукции на базе машинного зрения COGNEX

О компании
Cognex

О компании Cognex

Cognex Corporation — ведущий мировой поставщик систем машинного зрения, видеодатчиков и промышленных считывателей идентификационных кодов, используемых при автоматизации производства.

Подробнее

С июля 2018 года Федеральная служба по регулированию алкогольного рынка возлагает на производителей и импортеров алкоголя новые задачи помарочного учета продукции.  По новым требованиям необходимо ввести учет каждой марки при производстве и импорте, осуществлять отгрузку продукции с указанием каждой отгружаемой марки, а также формировать группы продукции (коробка, паллета, набор) под одним определенным штриховым кодом, по которому можно будет определить все уникальные штриховые коды продукции, входящей в состав данной группы.

Кодировка алкогольной продукции.  Помарочный учет алкоголя в ЕГАИС подразумевает учет движения каждой единицы маркируемой алкогольной продукции.  Продукция, произведенная на территории РФ, маркируется федеральными специальными марками (ФСМ). Алкоголь, импортируемый на территорию страны, маркируется акцизной маркой на алкоголь (АМ).

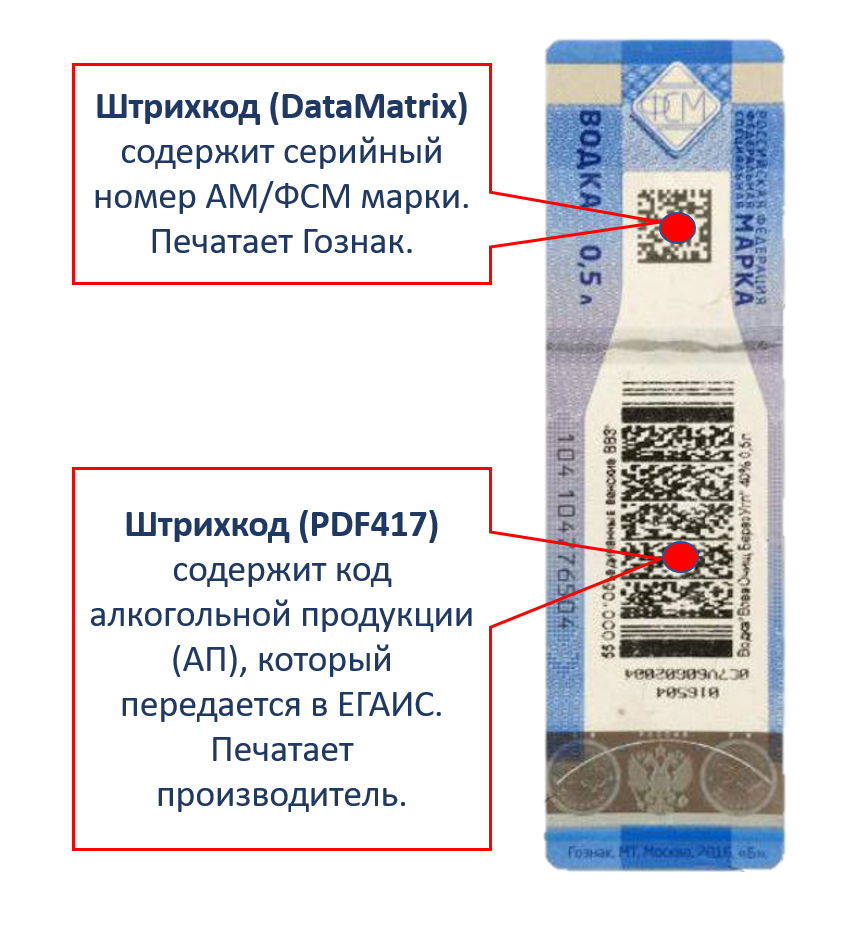

ФСМ/Акцизная марка нового образца (c 2012 г.) содержит два штрихкода. Первый двумерный код формата DataMatrix наносится на Гознаке, содержит серию и номер самой марки и в базу данных ЕГАИС не отправляется. Второй двумерный штрихкод PDF417 на акцизную/федеральную марку наносится производителем или импортером продукции, они же отправляют данные в ЕГАИС. Стековый двумерный штрихкод стандарта PDF417 применяется в России для идентификации личности, сдачи отчётности в государственные органы, верификации билетов и посадочных талонов, идентификации почтовых отправлений, а также - с 2006 г. - для идентификации и учёта алкогольной/спиртосодержащей продукции и обмена данными в системе ЕГАИС.  PDF417 позволяет подтвердить факт легального оборота алкогольной продукции, получив из базы данных следующую информацию:

  • вид, наименование и производитель алкогольной продукции;
  • дата нанесения штрихкода;
  • наименование организации, получившей марку, и даты получения;
  • содержание спирта в продукции;
  • объём потребительской тары.
  • др. уникальную информацию о каждой бутылке

PDF417 подлежит сканированию и отправке в базу данных ЕГАИС для проверки корректности марки при продаже товаров в рознице.

Программное обеспечение. Для предоставления в ЕГАИС информации об объемах производства и реализации алкогольной продукции необходимо специальное программное обеспечение (ПО) - УТМ (универсальный транспортный модуль) и оборудование, позволяющее передавать такую информацию в Росалкогольрегулирование.

Поштучный учет алкоголя позволяет в автоматическом режиме вести учет каждой единицы выпускаемой продукции, а также формировать группы продукции (коробка, паллета, набор) под одним штриховым кодом за счет использования высокотехнологичного оборудования, использующего технологии машинного зрения.

Комплексное решение Cognex для производителей алкогольной продукции

Система поштучной идентификации алкогольной и спиртосодержащей продукции предназначена для автоматизированного считывания кодов, расположенных в акцизной марке и на торце бутылки, а также подготовки информации в формате, предусмотренном в системе учета алкогольной продукции ЕГАИС.

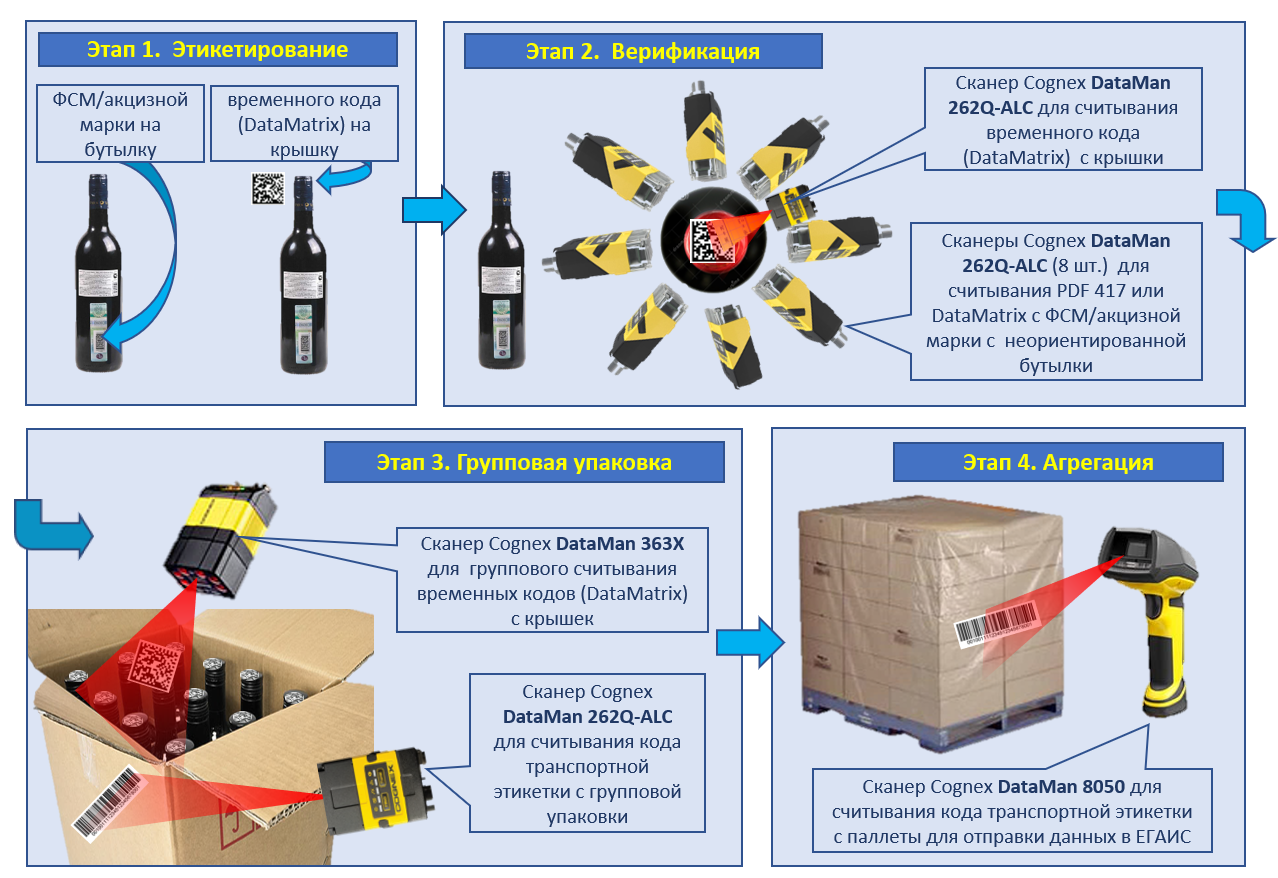

Этап этикетирования. На начальном этапе производства для последующей идентификации на бутылку, движущуюся по конвейеру, в зоне этикетирования наносится акцизная марка (PDF417), а на крышку бутылки - временный код (DataMatrix).

Этап верификации. Двигаясь далее, бутылка попадает в зону верификации, где с помощь 8-ми сканеров Cognex DataMan 262Q-ALC, расположенных по контуру бутылки и одного сканера над ее крышкой происходит считывание и формирование связки кода PDF417 на ФАМ и DataMatrix на крышке бутылки.  При отсутствии значений предусмотрен механизм отбраковки. Предварительное ориентирование/позиционирование бутылок относительно сканера не требуется.

Этап групповой упаковки. По мере накопления бутылок на накопительном столе формируется групповая упаковка бутылок в короб. Групповое сканирование временных кодов DataMatrix с крышек всех бутылок короба производит стационарный сканер Cognex DataMan 363X, который также дает сигнал на распечатку и наклейку транспортной этикетки (штрихкода) на короб. Далее сканер Cognex DataMan 262Q-ALC считывает штрих код короба и сохраняет его в информационной базе производителя.

Этап агрегации. По факту заполнения паллеты коробами с бутылками система формирует штрихкод и распечатывает транспортную этикетку паллеты, хранящую в себе штрихкоды всех коробок. Этикетку с паллеты считывает ручной сканер Cognex серии DataMan 8050.

  • Производительность системы: 12 000 бутылок/час
  • Применимость - бутылка сечением до 100 мм и высотой до 350 мм

После этого данные о произведенной продукции поступают в базу данных ЕГАИС, обеспечивающую помарочный учет Оборудование:

  • Стационарные сканеры Cognex DataMan 262Q-ALC (8 шт.)  для считывания PDF417 или DataMatrix с ФСМ/акцизной марки с неориентированной бутылки
  • Стационарный сканер Cognex DataMan 262Q-ALC для считывания временного кода (DataMatrix) с крышки бутылки на этапе верификации
  • Стационарный сканер Cognex DataMan 363X для группового считывания временных кодов (DataMatrix) с крышек на этапе упаковки
  • Стационарный сканер Cognex DataMan 262Q-ALC для считывания кода транспортной этикетки с групповой упаковки
  • Ручной сканер Cognex DataMan 8050 для считывания кода транспортной этикетки с паллеты для отправки данных в ЕГАИС

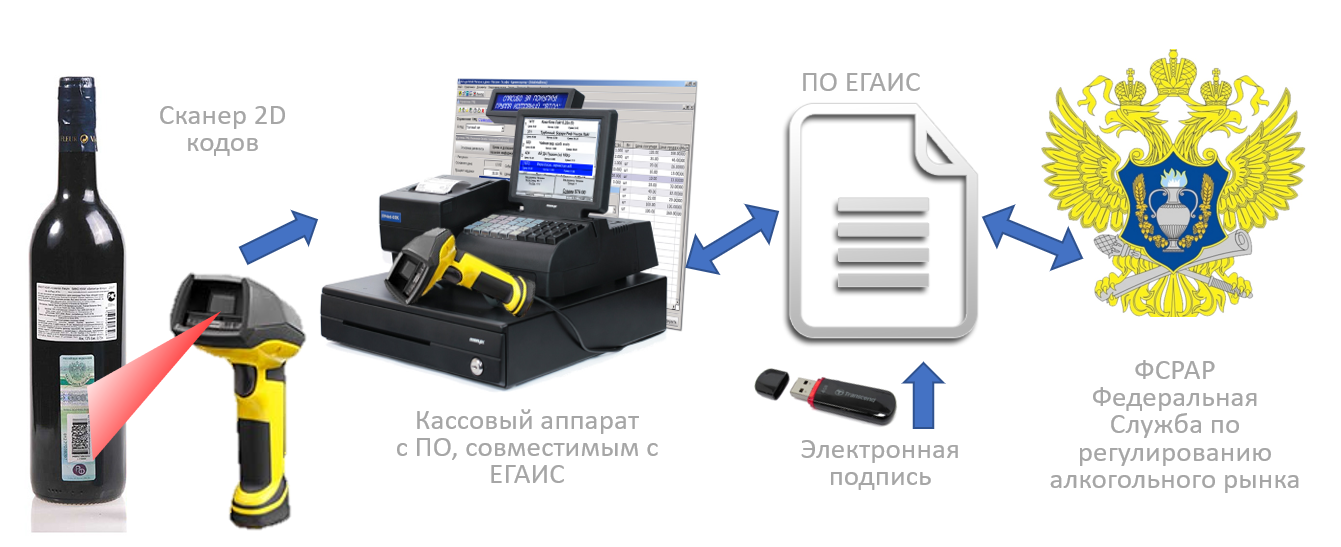

При продаже каждой единицы алкогольной продукции, оклеенной АМ/ФСМ маркой в розничной сети, необходимо сохранять в чеке информацию, содержащуюся на ФСМ либо АМ. Информация, содержащаяся на марке, считывается сканером двумерного штрихкода при продаже и сохраняется в чеке. Данные, сохраненные в чеке, необходимо передавать в центр обработки данных (в ЕГАИС). Отправка данных осуществляется с использованием универсального транспортного модуля (УТМ). На основании данных об алкогольной продукции, проданной по данному чеку, на самом чеке должна быть напечатана информация в виде QR-кода с содержимым, описанным далее. Такой код предназначен для проверки покупателем с использованием смартфона или ПК, подключенного к сети интернет, легальности товара, приобретенного по этому чеку.



Остановимся более подробно на каждой серии сканеров, участвующих в решении задачи помарочного учета алкогольной продукции.

Стационарные и ручные промышленные сканеры COGNEX.

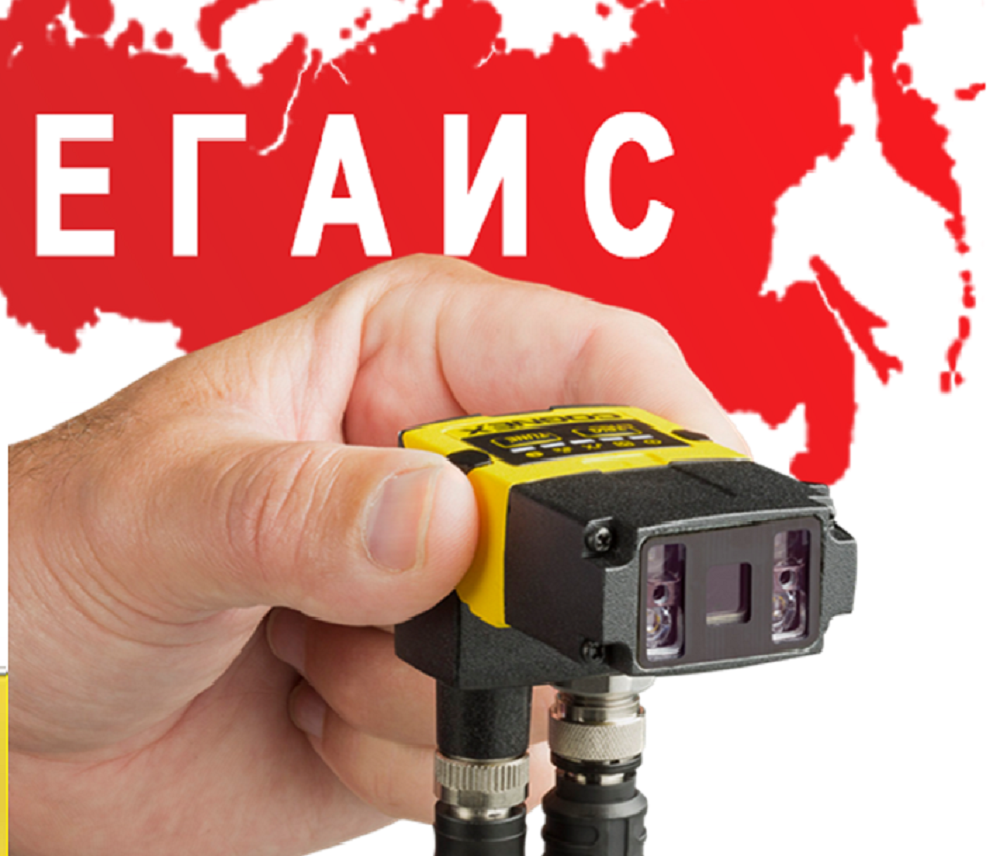

DataMan 262Q-ALC - специализированный сканер Cognex для российского рынка алкогольной продукции.

Стационарные промышленные сканеры 1D и 2D кодов Cognex DataMan 262 на основе анализа изображений отличаются беспрецедентной производительностью, гибкостью и простотой использования при считывании одномерных линейных штрихкодов, двумерных матричных кодов, а также кодов прямой маркировки деталей (DPM). Модели Q этой серии отличаются высокой эффективностью считывания одномерных и двумерных кодов на быстро движущихся объектах и включают технологии 1DMax и ID Quick™.

Характеристики сканера Cognex серии DataMan 262Q-ALC

Виды кодов

Одномерные и многоуровневые коды, всенаправленные одномерные коды, двумерные коды

Алгоритмы считывания

1DMax

Разрешение изображения

1280 x 960 с глобальным затвором

Захват изображений

45 кадров в секунду

Скорость декодирования

45 декодирований в секунду

Варианты объективов

6,2 мм (3-позиционный или жидкостный объектив от 40 до 200 мм), 16 мм (объектив с ручной фокусировкой или жидкостный от 80 мм до 1 м)

Освещение

Модульное/настраиваемое в условиях эксплуатации освещение: четыре отдельно управляемых высокопроизводительных светодиода (красный, белый, синий, инфракрасный), полосовые фильтры и поляризационный фильтр

Связь

Порт RS-232 и интерфейс Ethernet

Габариты

43,1 x 22,4 x 64 мм (линейная версия корпуса)
43,1 x 35,8 x 49,3 мм (угловая версия корпуса)

Степень защиты

IP-65

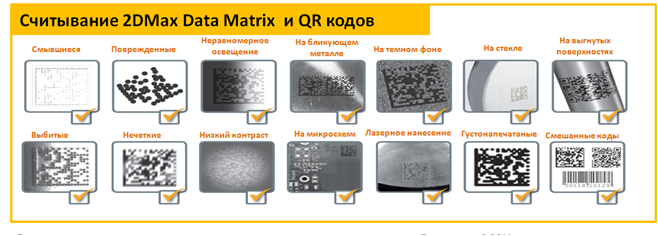

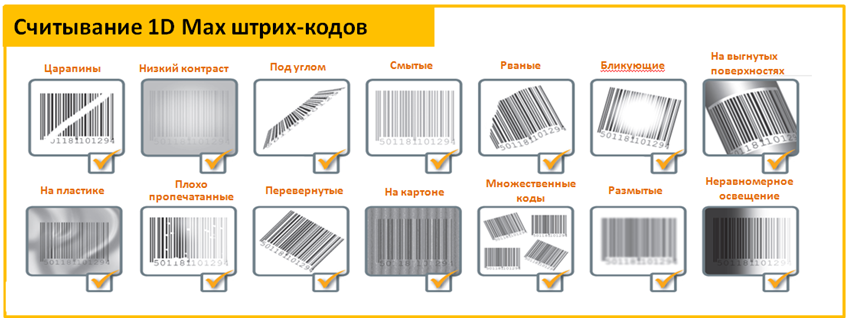

Стационарные считыватели штрихкодов серии DataMan 262 достигают наивысших возможных скоростей считывания благодаря высокоскоростному двухъядерному процессору, использующему новейшие алгоритмы Cognex. Алгоритмы 1DMax™ с Hotbars II™ и 2Dmax® и технологией PowerGrid™ декодируют поврежденные или некачественно напечатанные одномерные и двухмерные коды независимо от качества кода, метода печати или поверхности, на которую он нанесен. Они могут считывать даже двумерные коды без видимых внешних границ или нечитаемых зон. Сканеры можно крепить прямо или под углом, существует также возможность крепления в горизонтальном и вертикальном положении. За счет модульной технологии Cognex считывание кодов с низким разрешением и кодов, находящихся на большом рабочем расстоянии, упрощается подбором необходимых аксессуаров, обеспечивающих формирование наилучшего изображения любого кода.

  • Объектив 16 мм - по сравнению со стандартными объективами 6,2 мм этот объектив может считывать коды меньшего размера и коды, находящиеся на большем рабочем расстоянии.
  • Технология жидкостного объектива - жидкостный объектив позволяет настраивать автоматическую фокусировку без использования подвижных деталей.
  • Мощное встроенное освещение (HPIL) - четыре мощных красных светодиода направляют на код больше света, обеспечивая формирование более качественного изображения. Эта функция особенно важна для считывания кодов на больших расстояниях и высокоскоростных систем.
  • Наполовину поляризованная передняя крышка - 2 поляризованных и 2 неполяризованных светодиода могут быть адаптированы под дополнительное освещение в зависимости от задачи. Поляризованные светодиоды идеально подходят для блестящих зеркальных поверхностей, в то время как неполяризованные светодиоды подойдут для считывания с большого расстояния и высокоскоростных систем. Полностью поляризованные и неполяризованные передние крышки также доступны и легко заменяются.


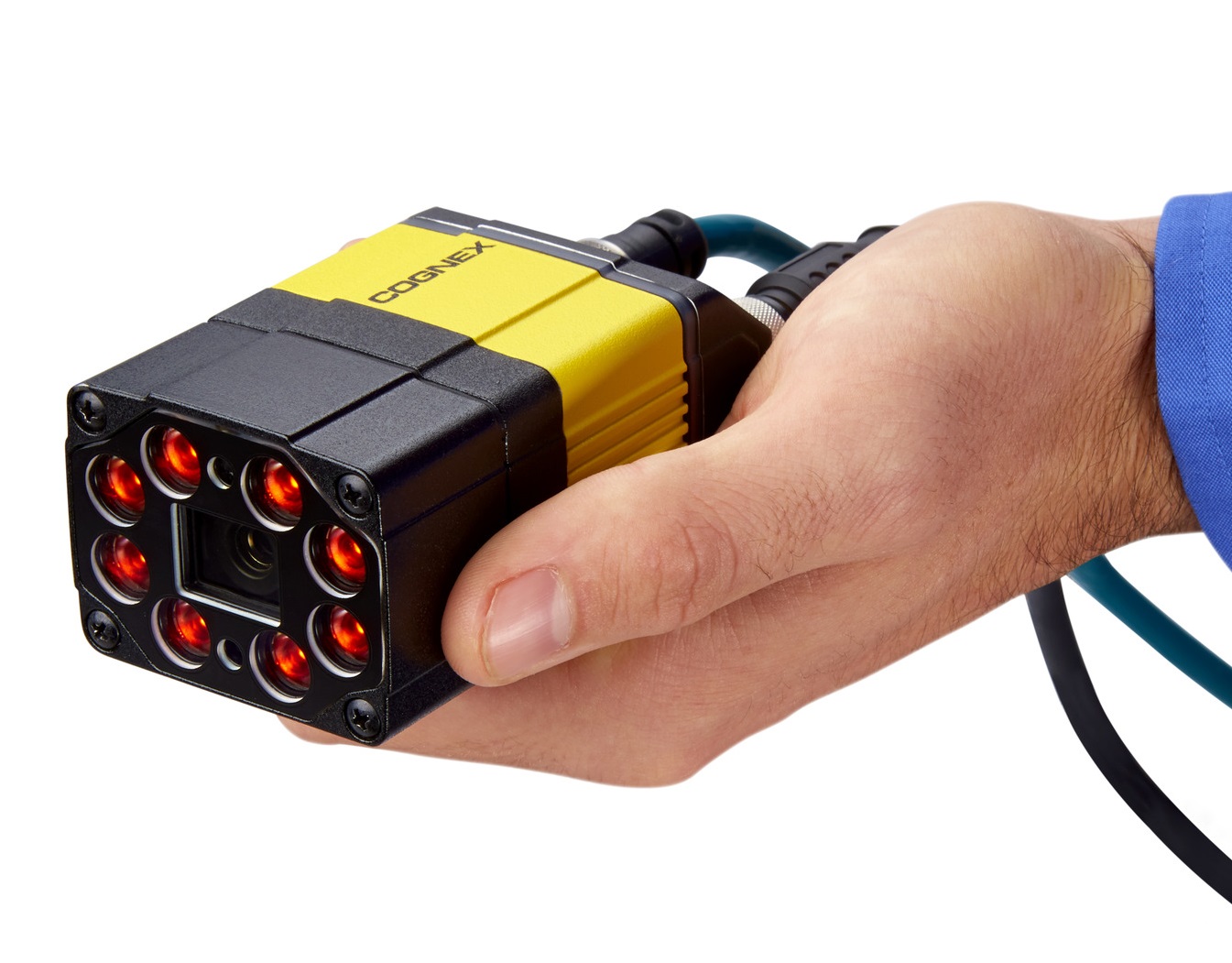

Стационарные промышленные сканеры 1D/2D кодов серии Cognex DataMan 363X

Для группового считывания временных кодов (DataMatrix) с крышек бутылок с алкогольной продукцией на этапе упаковки важно, чтобы сканер был высокопроизводительным, поскольку сканируется большая площадь. Серия мощных сканеров DataMan 363 имеет высокую производительность для задач, требующих чтения сложных 1D/2D кодов, справляясь с множеством символов одномерной линейной и двумерной матричной систем кодирования. DataMan 363 имеет модели с разными способами считывания кодов: только для направленного считывания одномерных штрихкодов (L), только для всенаправленного считывания одномерных штрихкодов (QL), только  для всенаправленного считывания одномерных и двумерных штрихкодов (Q), и для всенаправленной обработки одномерных и двумерных кодов (X). Модель DataMan 363Х помимо способности всенаправленного считывания 1D/2D кодов обладает наивысшим разрешением 1600 x 1200 пикселей.  Сканер Cognex DataMan 360X также включает в себя запатентованную технологию PowerGrid для считывания кодов без видимых внешних границ. Производительная технология ImageMax с жидкостными объективами и освещением высокой мощности обеспечивает улучшенное формирование изображений и повышение процента считывания даже при самых сложных кодах. Технология Xpand™ позволяет увеличить поле обзора для каждого устройства серии DataMan 300 более чем на 50%.

Характеристики сканера Cognex серии DataMan 363X

Виды кодов

Одномерные и многоуровневые штрихкоды, одномерные всенаправленные штрихкоды, почтовые коды, двумерные коды

Алгоритмы

1DMax, 2DMax

Разрешение

1600 x 1200 пикселей.

Захват изображений

Max. 40 кадров/сек.

Скорость декодирования

Max. 30 эл/ сек.

Варианты объективов

Крепление С-mount, крепление S-mount, жидкостный объектив с переменным фокусом

Освещение

интегрированное освещение по методу светлого поля с посегментным управлением, различные варианты контролируемого внешнего освещения;
использование красного, поляризованного красного, инфракрасного, синего, белого цветов.

Передача данных

Ethernet и RS-232

Размеры

73 x 54 x 42 мм, 92 x 54 x 42 мм (с крышкой и освещением).

Степень защиты

IP65

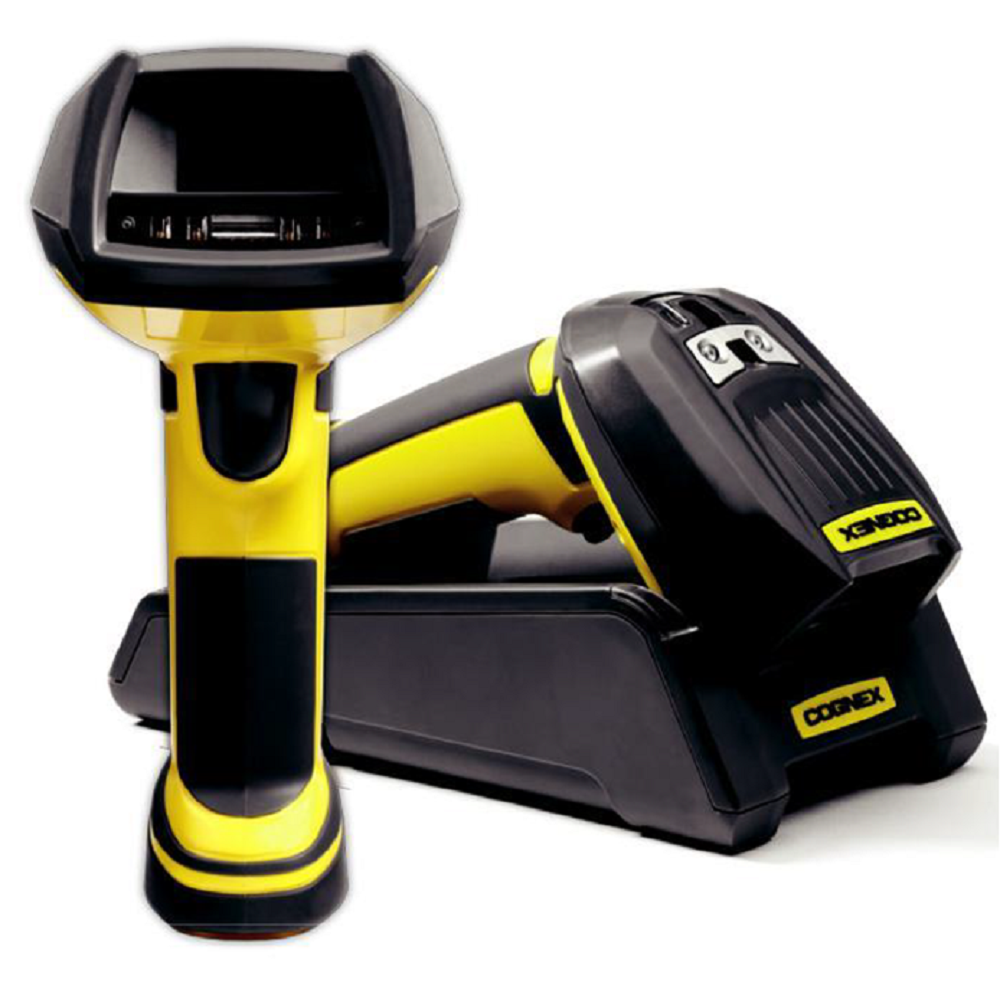

Ручные сканеры штрих и 2D кодов COGNEX DataMan® 8050 считывают 1D/2D штрих-коды с невероятной скоростью и имеют экономичную цену. Серия 8050E сконструирована для работы в самых тяжелых условиях. Благодаря запатентованному алгоритму считывания 2DMax+™ сканеры DataMan обеспечивают максимальную надежность считывания кодов в любых отраслях промышленности - от легко считываемых двумерных кодов на этикетках до сложных кодов прямой маркировки деталей (DPM) на микросхемах, а также пластиковых, керамических, стеклянных и металлических поверхностях. Сканеры успешно обрабатывают даже плохо нанесенные штрихкоды и коды с поврежденными полосами синхронизации. Все модели серии 8050, 8050E и 8050X оснащены технологией 1DMax+ с Hotbars для высокоскоростного одномерного считывания штрих-кодов. DataMan 8050 имеет 2D алгоритмы, оптимизированные для чтения кодов на основе меток. Поддерживаемые двумерные кодировки включают в себя: DataMatrix, QR, MaxiCode, составные коды PDF417, MicroPDF. Промышленные считыватели штрихкодов серии DataMan 8050Е используют съемные модули передачи данных, благодаря чему могут быть сконфигурированы для соответствия определенным типам связи: поддержки проводного соединения через RS-232, USB и Ethernet, а также беспроводного соединения, включая стандарты Bluetooth и Wi-Fi.

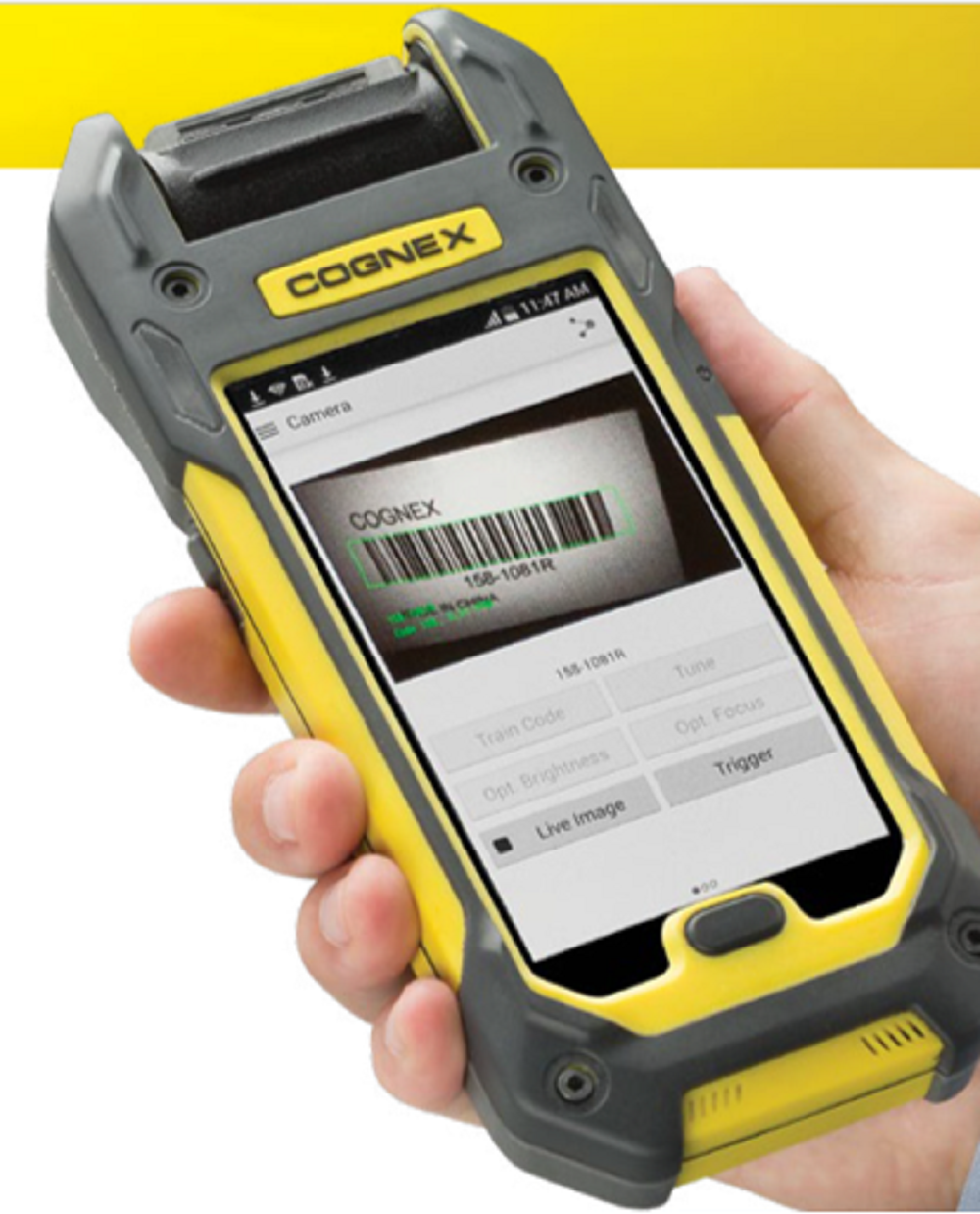

Терминалы сбора данных. Для ускорения проверки акцизных марок, а также для предотвращения ошибок возможно использование специализированных терминалов сбора данных. Терминал оборудован считывателем двумерных штрихкодов, читающим как линейные, так и двумерные коды, в частности используемые на алкогольных акцизных марках.  Сотрудник склада считывает штрихкоды с акцизных марок, отправляет их в ЕГАИС и получает данные об их подлинности. Мобильный терминал Cognex MX-1000 с технологией машинного зрения позволяет использовать новейшие мобильные технологии для выполнения задач по считыванию промышленных штрихкодов. Терминал MX-1000 идеально подходит для считывания штрихкодов на этикетках упаковок и оборудования. Благодаря запатентованному алгоритму считывания 2DMax, мобильные терминалы MX-1000 успешно обрабатывают даже плохо нанесенные штрихкоды и коды с поврежденными полосами синхронизации. Терминалы Cognex поддерживают системы кодирования: DataMatrix, QR-код, MicroQR-код, PDF 417, MaxiCode, код Aztec, MicroPDF417, DotCode. Прочный корпус промышленного исполнения выдерживает до 50 падений на бетонный пол с высоты 2 м. Он герметизирован по стандарту IP65 и поддерживает технологию беспроводной зарядки, а потому нет угрозы износа или повреждения электрических контактов по причине их незащищенности от внешнего воздействия. В терминалах MX-1000 используются новейшие технологии связи, поддерживаемые мобильными устройствами, в том числе технологии 3G, 4G,  4G LTE, Wi-Fi, Bluetooth и многие другие.
