Руководство во выбору цветного освещения Cognex

О компании
Cognex

Cognex Corporation — ведущий мировой поставщик систем машинного зрения, видеодатчиков и промышленных считывателей идентификационных кодов, используемых при автоматизации производства.

Подробнее→

При проектировании системы освещения для интеллектуальной камеры следует учитывать множество факторов.

Одним из таких факторов является выбор соответствующего цвета (длины волны) освещения. Также важно обратить внимание на дополнительные факторы, такие как геометрия освещения, образ, структура и другие элементы, способные оказать влияние на эффективность цветного освещения при выполнении конкретных задач.

Обзор вариантов цветного освещения для интеллектуальных камер

Цвет	Белый	Инфракрасный (ИК)	Красный	Зеленый	Синий	Ультрафиолетовый (УФ)
Длина волны	WHI	850–1050 нм	625–660 нм	530 нм	470 нм	365–395 нм
Преимущества	Включает в себя все длины волн в спектре.	ИК освещение невидимо, поэтому его применение удобно в условиях, где видимые длины волн мешают работникам.	Как правило, самый дешевый вариант с высокой чувствительностью ПЗС-матрицы.		Высокая степень рассеивания.	Освещение с длиной волны 365 нм может вызывать флюоресценцию материалов.
Недостатки	Сложность использования полосно-пропускающего фильтра для устранения помех от окружающего света.	Необходимость двойной проверки чувствительности камеры в связи с отсутствием чувствительности некоторых ПЗС-матриц к ИК-спектру. Для ИК-освещения требуются специальные поляризационные фильтры.Требуется использование ИК-объектива.			Высокая степень рассеивания может приводить к появлению шума на объектах с большим количеством дефектов	Необходимость соблюдения мер предосторожности в условиях, где присутствуют люди
Типичные варианты применения	Задачи для камер с обработкой цветных элементов	Задачи, в которых требуется прохождение света через материал,такой как пластик; при необходимости просвечивания объекта	Любые задачи	Проверка объектов зеленого цвета, таких как печатные платы или полупроводниковые пластины	Задачи, в которых требуется визуализация мелких дефектов с более высоким разрешением	Проверка клея, клеевых составов, краски, ультрафиолетовой краски

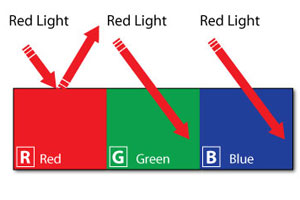

Использование отражения/поглощения цвета для достижения контрастности

Имеет ли деталь определенный цвет?

Если используемая длина волны соответствует цвету объекта,
свет будет отражаться и на бинарном изображении объект будет светлым.

Если используемая длина волны противоположна цвету объекта,
свет будет поглощаться и на бинарном изображении объект будет темным.
