Инструменты машинного зрения: Технологии считывания штрих-кодов

Быстрое и эффективное считывание штрихкодов для автоматической идентификации объектов

Технология промышленного считывания штрихкодов с анализом изображения и идентификацией кодов DPM приобретает все большее значение для различных производственных процессов. В их число входят, в числе прочего: производство деталей, определение уровня детали при традиционной прямой маркировке (DPM), обработка и сортировка документов, отслеживание и контроль потребительских товаров, фармацевтических изделий, пищевой продукции и напитков.

Надежная технология считывания идентификационных кодов может повысить эффективность всех производственных процессов за счет полного отслеживания продукции на протяжении всего производственного цикла. Отказавшись от лазерных сканеров штрихкодов, вы сможете увеличить производительность и снизить производственные затраты, обеспечив следующее:

• Упрощение управления запасами
• Защита от ошибок при сборке
• Использование эффективных стратегий устранения последствий ошибок
• Отслеживание информации об управлении технологическим процессом и качестве продукции
• Количественное определение факторов, тормозящих производственный процесс
• Соблюдение отраслевых стандартов и рекомендаций

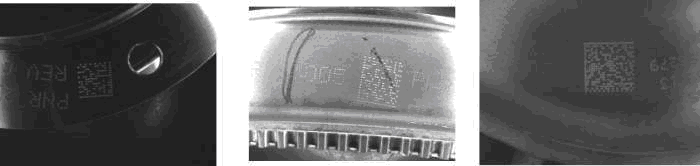

Основной процесс считывания кодов предусматривает три шага: 1) освещение кода, 2) обнаружение кода, и 3) извлечение данных. Выполнить их довольно легко, если код напечатан совершенно четко: черный код на белом фоне. На практике же большую часть кодов распознать довольно сложно:

Считыватели идентификационных кодов Cognex оптимизированы для обеспечения неизменно высоких скоростей считывания штрихкодов 1D и 2D даже в самых сложных случаях при использовании DPM или этикеток. Невозможность считать код может привести к остановке производства или неправильной обработке детали. Наиболее надежное в отрасли считывание кодов обеспечивается лишь при сочетании эффективных алгоритмов с оптимизированными средствами формирования изображения.

Программное обеспечение IDMax® - это передовое средство считывания кодов Data Matrix, основанное на запатентованной технологии Cognex PatMax®. Технология IDMax позволяет устройствам распознавать коды даже при значительном повреждении внешнего вида, которое может произойти при снижении качества кода прямой маркировки детали (DPM) в связи с различиями в типах материалов и поверхностей. Технология IDMax используется в устройствах DataMan® 100/200X, 750 и всех моделях серии 7500, а также в системах In-Sight® 5110, 5410 и 5610.

Программное обеспечение IDQuick™ гарантирует высокоскоростное и высокопроизводительное считывание кодов 1D и 2D высокого качества, а также малоконтрастных кодов на равномерном фоне. Технология IDQuick предусмотрена во всех моделях устройств DataMan.

Помимо описанных выше алгоритмов, переносные считыватели DataMan 7500 оснащаются системой встроенного освещения UltraLight®, обеспечивающей оптимальное освещение для работы с любыми материалами и поверхностями.

Освещение методом темного поля для точечной и лазерной маркировки DPM	Контроль сектора для механически обработанных поверхностей	Рассеянное освещение методом светлого поля для этикеток и маркировки с хорошей контрастностью	Рассеянное внеосевое освещение для изогнутых и сильно отражающих поверхностей
