В основе инструментов обработки изображений In-Sight лежит технология извлечения и обработки элементов изображений для последующего анализа данных и принятия решений. Рассмотрим более подробно некоторые из них. Инструменты работы с пятнами предназначены для обнаружения элементов с аналогичными тенями шкалы серого. Инструмент работы с пятнами очень полезен для количественной оценки размеров дефектов или для определения местоположения элементов с повторяющейся формой. Этот инструмент можно использовать при работе с монохромными и цветными изображениями для количественного анализа величины конкретного присутствующего цвета. Инструменты работы с контуром предназначены для обнаружения темных и светлых переходов на детали. Результаты, полученные с помощью этого инструмента, можно использовать для измерения расстояний, а также для проверки посредством подсчета количества найденных контуров. Инструменты работы с контуром также можно использовать для обнаружения и измерения окружностей и дуг. Инструмент InspectEdge предназначен для отслеживания контура детали для проверки на наличие дефектов. Инструменты для выявления дефектов, таких как Flex Flaw и Surface FX, предназначены для проверки контуров и поверхности деталей. Эти новейшие технологии способны адаптироваться к изменениям освещения и внешнего вида деталей. Усовершенствованный алгоритм подсветки отделяет признаки от фона. Инструменты построения гистограмм предназначены для проверки или мониторинга элементов деталей на основе яркости.

В основе инструментов обработки изображений In-Sight лежит технология извлечения и обработки элементов изображений для последующего анализа данных и принятия решений.  Рассмотрим более подробно некоторые из них.



Инструменты работы с пятнами предназначены для обнаружения элементов с аналогичными тенями шкалы серого. Инструмент работы с пятнами очень полезен для количественной оценки размеров дефектов или для определения местоположения элементов с повторяющейся формой. Этот инструмент можно использовать при работе с монохромными и цветными изображениями для количественного анализа величины конкретного присутствующего цвета.



Инструменты работы с контуром предназначены для обнаружения темных и светлых переходов на детали. Результаты, полученные с помощью этого инструмента, можно использовать для измерения расстояний, а также для проверки посредством подсчета количества найденных контуров. Инструменты работы с контуром также можно использовать для обнаружения и измерения окружностей и дуг. Инструмент InspectEdge предназначен для отслеживания контура детали для проверки на наличие дефектов.



Инструменты для выявления дефектов, таких как Flex Flaw и Surface FX, предназначены для проверки контуров и поверхности деталей. Эти новейшие технологии способны адаптироваться к изменениям освещения и внешнего вида деталей. Усовершенствованный алгоритм подсветки отделяет признаки от фона.

  Инструменты построения гистограмм предназначены для проверки или мониторинга элементов деталей на основе яркости.


Инструменты идентификации на основе  алгоритмов считывания штрихкодов 1DMax и 2DMax+ помогают достичь наивысших скоростей считывания одно- и двухмерных штрихкодов, включая расшифровку трудночитаемых двухмерных кодов прямой маркировки деталей (DPM).



Инструменты фильтрации изображений предназначены для выделения или удаления элементов деталей перед дополнительной обработкой с помощью других инструментов машинного зрения.



Инструменты оптического распознавания символов OCR/OCV разделяют на сегменты, выделяют и запоминают шрифты для оптического распознавания символов (OCR) и проверки оптически распознаваемых символов (OCV) на изображении. Инструмент с возможностью обучения шрифтам точно считывает неконтрастные или неравномерно расположенные символы на сложном фоне.



Инструменты сопоставления образов на основе технологии Cognex сопоставления геометрических образов - PatMax RedLine, гарантируют непревзойденную точность и надежность, даже в условиях изменения вращения, масштабирования и освещения.



Геометрические инструменты предназначены для измерения критических размеров детали с помощью простого и интерактивного интерфейса. Для измерения углов, дуг, диаметров и расстояний от точки до линии применяется реальная калибровка, обеспечивающая точные и повторяемые результаты

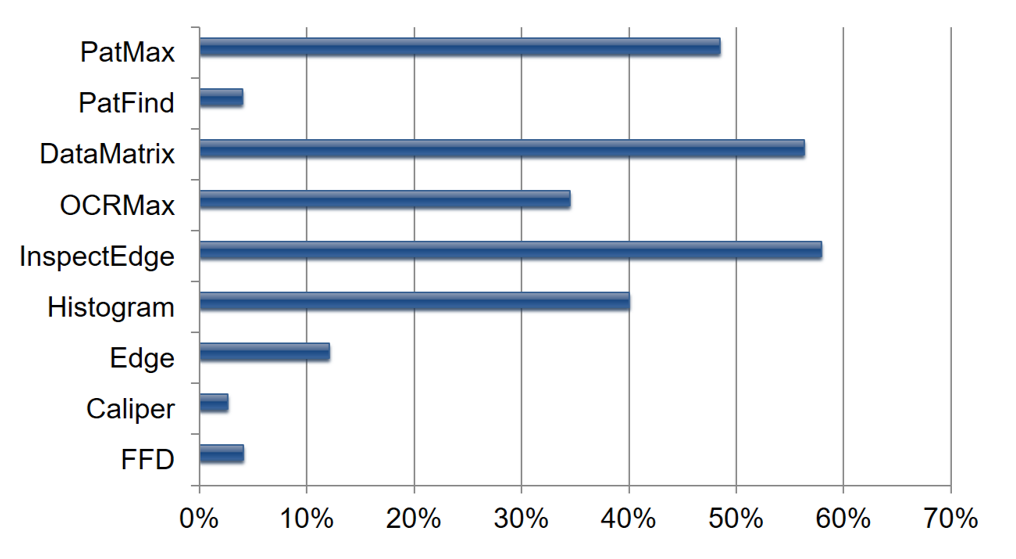

Общая производительность In-Sight Gen II в сравнении с сериями In-Sight 5100/5400/7000 Gen I

~ 30% прироста производительности в инструментах

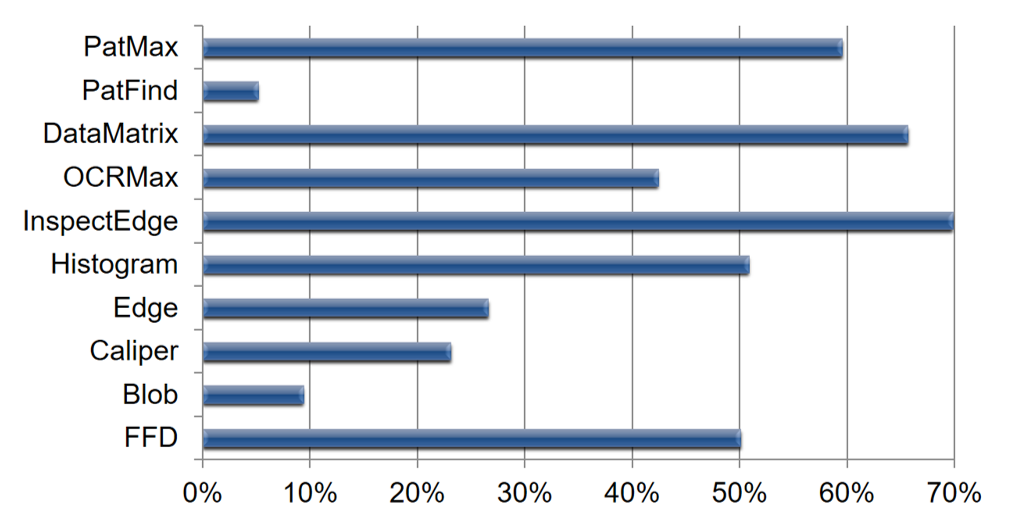

Сравнение производительности модели In-Sight 7802 (2 Мпикс) нового поколения GII и модели In-Sight 5403 GI

Увеличение быстродействия на 40%

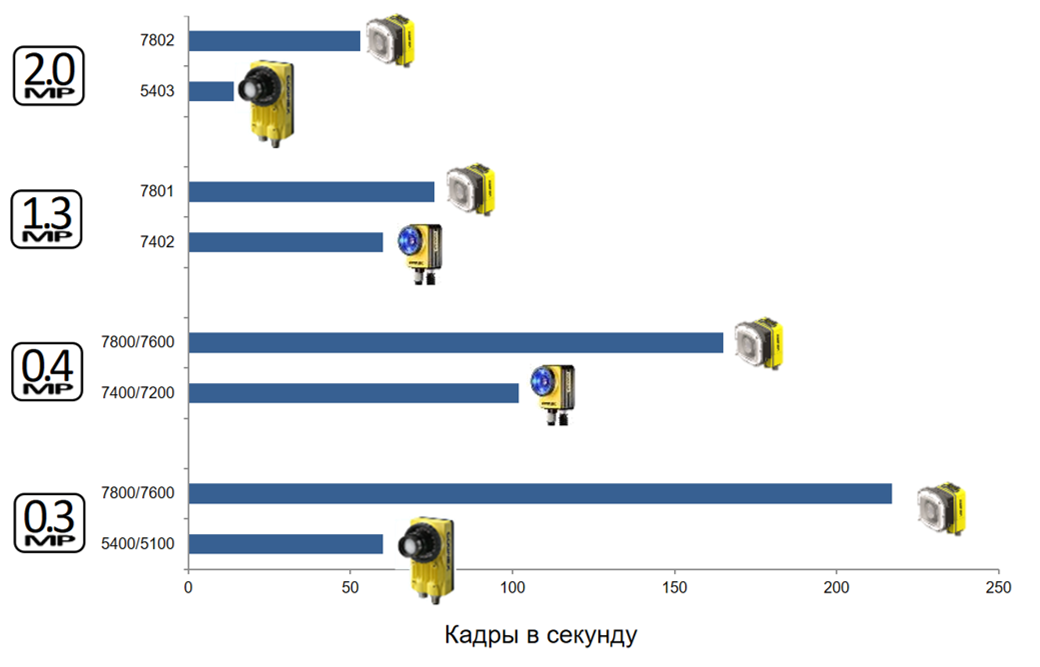

Производительность In-Sight 7000 GII - Увеличение количества кадров в секунду
