СИСТЕМА КРУГОВОЙ ИНСПЕКЦИИ  И КОНТРОЛЯ ПРОДУКЦИИ


round control img1.pngРешение для интеграторов и производителей алкогольной, фармацевтической продукции и бытовой химии


Возможные функции инспекции

  • Отсутствующая этикетка
  • Некорректная этикетка
  • Непропечатки текста высотой 1 мм
  • Скошенная этикетка от +/- 0,5 мм (по всей поверхности)
  • Отстающие края этикетки
  • Уровень налива
  • Некорректная позиция крышки
  • Контроль укупорки (логотип, печать, позиция)
  • Считывание маркировки, штрих-кодов
  • Контроль видимых дефектов

 Описание системы

Система круговой комплексной инспекции решает задачи контроля продукции на предмет проверки корректности ее этикетирования, маркировки, видимых дефектов.

Состав системы:

  • Камера машинного зрения, 1-8 шт.
  • Подсветка (зависит от размеров зоны контроля)
  • Система креплений
  • ПО и алгоритмы
Преимущества
  • Камеры машинного зрения высокого разрешения§Инновационные алгоритмы анализа изображения
  • Широкий выбор инспекционных инструментов
  • Архив фото дефектной продукции на внешнем сервере
  • Поддержка сетевых промышленных протоколов
  • Разграничение прав доступа к системе
  • Интуитивно понятный интерфейс
  • Интеграция в существующую линию
  • Простота обслуживания и настройки, возможность доработки функционала под требования Заказчика
  • Привлекательная цена

Комплектация  системы

Компоненты

Описание

Варианты моделей

camera Cam cic.jpg

Камера

Промышленная камера машинного зрения Cognex,  ч/б или цветная

CAM-CIC-300-120-G

CAM-CIC-1300-60-GC

CAM-CIC-1300-60-G

CAM-CIC-1300-60-GC

CAM-CIC-2000-60-G

CAM-CIC-5000-24-G

CAM-CIC-5000-24-GC

CAM-CIC-10MR-10-G

CAM-CIC-10MR-10-GC

CAM-CIC-2900-4-G

CAM-CIC-2900-4-GC

CAM-CIC-4KL-24-G

Возможность подключения до 8 камер с различными характеристиками с использованием одного сетевого интерфейса


Карта

Сетевая карта захвата изображения

CFG-8704E-100

CFG-8704E-200


Контроллер

Готовый промышленный модуль на основе ПК с предустановленным ПО

COG-VC5-120-000

Поддержка сетевых промышленных протоколов, дискретных

входов и выходов, RS интерфейса


Подключение

Кабель сетевой, экранированный, GigE, 10м

CGE-CBL-SHLD-10M

Кабель питания и  ввода/вывода, 10 м

CGE-IO-CBL-ACE-10M


Освещение

Подсветка SVL 300 мм, линейная, белый свет

Под условия заказчика

ПО

          VisionPro (8.4 SR3 и выше)

Минимальный комплект для интеграции

   Задачи инспекции:
  • контроль положения
  • контроль кодов
  • контроль текстовой маркировки

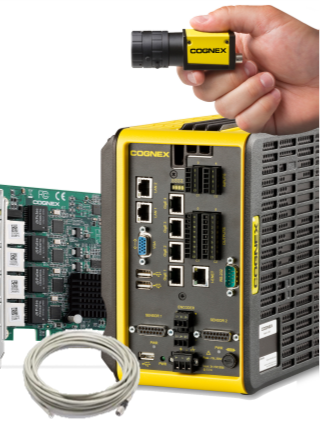

В комплект системы входят:

  • Промышленная  ч/б камера, 1280x1024 пкс, 60 кадров/с, глобальный затвор, 1/1.8’’ C-mount с объективом (4 шт.)
  • Сетевая карта захвата изображения для ПК (1 шт.)
  • Комплект кабелей для подключения камер (4 шт.)
  • Блок питания (1шт.)
  • Лицензия ПО с готовыми алгоритмами анализа изображений  (1шт.)

* Для работы системы необходим ПК, освещение объекта контроля и  система креплений

 min comp.png

Цена: 10 380 евро с НДС



На комплектацию и цену индивидуального решения  влияют:
  • уровень инспекции
  • выбранные модели камер
  • тип лицензии ПО (PLUS, MAX)

Сервис и поддержка (доп. услуги):

  • Адаптация ПО под условия заказчика
  • Пуско-наладочные работы (монтаж и настройка оборудования и ПО, тестирование, обучение персонала)
  • Техническая поддержка в течение 1 года с даты ввода в эксплуатацию

Документация:
